Flink(十)：TaskManager 内存简介

一、简介

          Flink  TaskManager（也称为 worker）执行作业流的 task，并且缓存和交换数据流，TaskManager 负责执行用户代码。根据实际需求为 TaskManager 配置内存将有助于减少 Flink 的资源占用，增强作业运行的稳定性。

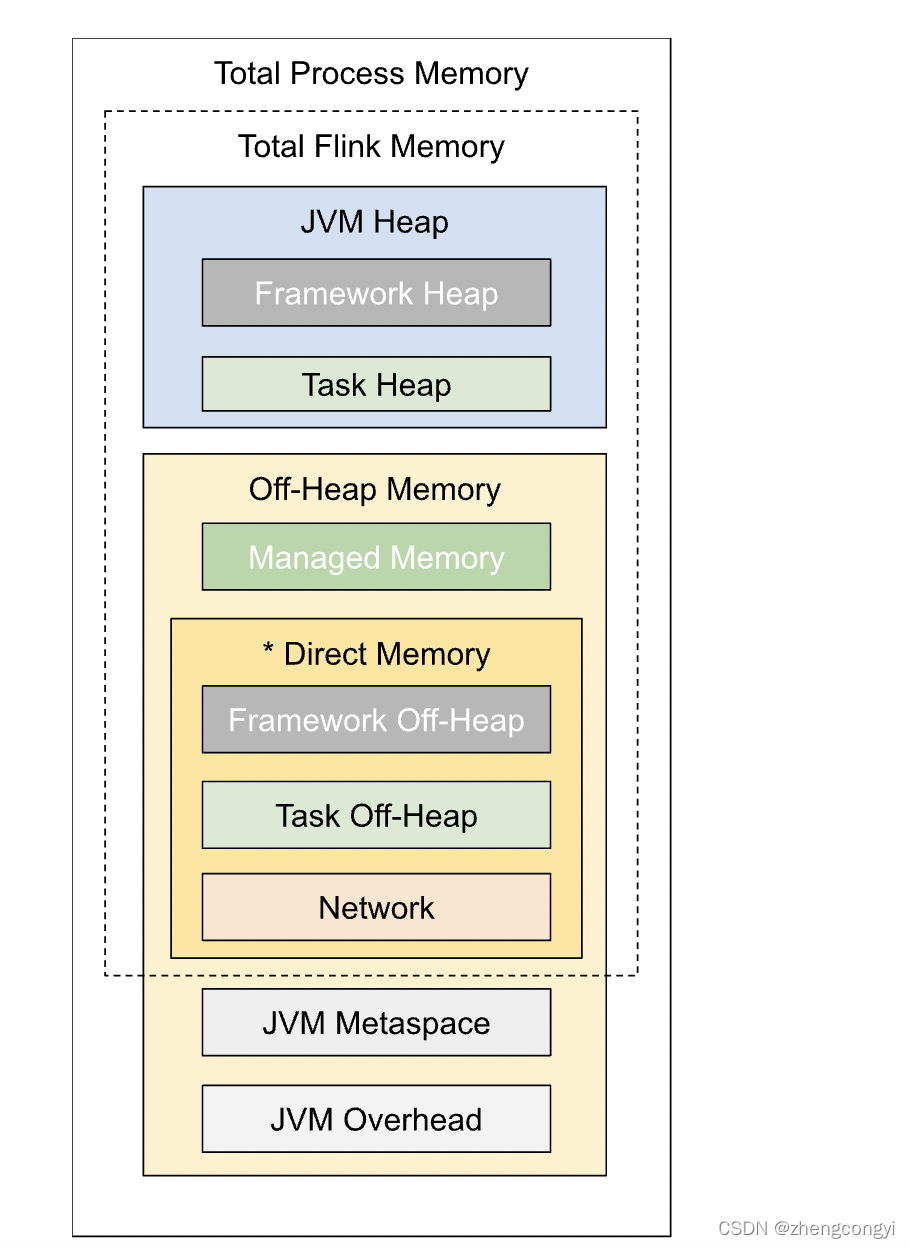

二、TaskManager内存模型简介

说明：

组成部分	配置参数	描述
框架堆内存（Framework Heap Memory）	taskmanager.memory.framework.heap.size	用于 Flink 框架的 JVM 堆内存通常情况下，不建议对框架堆内存和框架堆外内存进行调整 默认128M
任务堆内存（Task Heap Memory）	taskmanager.memory.task.heap.size	用于 Flink 应用的算子及用户代码的 JVM 堆内存，任务堆内存是由 Total Flink Memory -（ Framework Heap Memory、Framework Off-Heap Memory、Task Off-Heap Memory、Managed Memory 、 Network Memory）
托管内存（Managed memory）	taskmanager.memory.managed.size taskmanager.memory.managed.fraction	由 Flink 管理的用于排序、哈希表、缓存中间结果及 RocksDB State Backend 的本地内存 taskmanager.memory.managed.fraction默认是0.4*总内存
框架堆外内存（Framework Off-heap Memory）	taskmanager.memory.framework.off-heap.size	用于 Flink 框架的堆外内存（直接内存或本地内存）（进阶配置），默认128M
任务堆外内存（Task Off-heap Memory）	taskmanager.memory.task.off-heap.size	用于 Flink 应用的算子及用户代码的堆外内存（直接内存或本地内存） 默认值为 0，不使用堆外内存
网络内存（Network Memory）	taskmanager.memory.network.min taskmanager.memory.network.max taskmanager.memory.network.fraction	用于任务之间数据传输的直接内存（例如网络传输缓冲）。该内存部分为基于Flink 总内存的受限的等比内存部分。这块内存被用于分配网络缓冲， taskmanager.memory.network.min：网络缓存的最小值，默认 64MB； taskmanager.memory.network.max：网络缓存的最大值，默认 1GB； taskmanager.memory.network.fraction：默认Flink 总内存*0.1，若根据此比例算出的内存量比最小值小或比最大值大，就会限制到最小值或者最大值
JVM Metaspace	taskmanager.memory.jvm-metaspace.size	Flink JVM 进程的 Metaspace 默认值 256MB
JVM 开销	taskmanager.memory.jvm-overhead.min taskmanager.memory.jvm-overhead.max taskmanager.memory.jvm-overhead.fraction	用于其他 JVM 开销的本地内存，例如栈空间、垃圾回收空间等。该内存部分为基于进程总内存的受限的等比内存部分

三、TaskManager内存运用场景

   1、任务堆内存（Task Heap Memory）

       用于 Flink 应用的算子及用户代码的 JVM 堆内存。默认值：

Total Flink Memory -（ Framework Heap Memory、Framework Off-Heap Memory、Task Off-Heap Memory、Managed Memory 、 Network Memory）

  2、堆外内存（Task Off-heap Memory）

        在Flink应用的代码中调用了Native的方法，需要用到off-heap内存，这些内存会分配到Off-heap堆外内存中，大部分情况下是不用，堆外内存有优点，也有缺点。默认为0

  3、托管内存（Managed memory）

     托管内存是由 Flink 负责分配和管理的本地（堆外）内存。 以下场景需要使用托管内存：

• 流处理作业中用于 RocksDB State Backend。
• 流处理和批处理作业中用于排序、哈希表及缓存中间结果。
• 流处理和批处理作业中用于在 Python 进程中执行用户自定义函数。

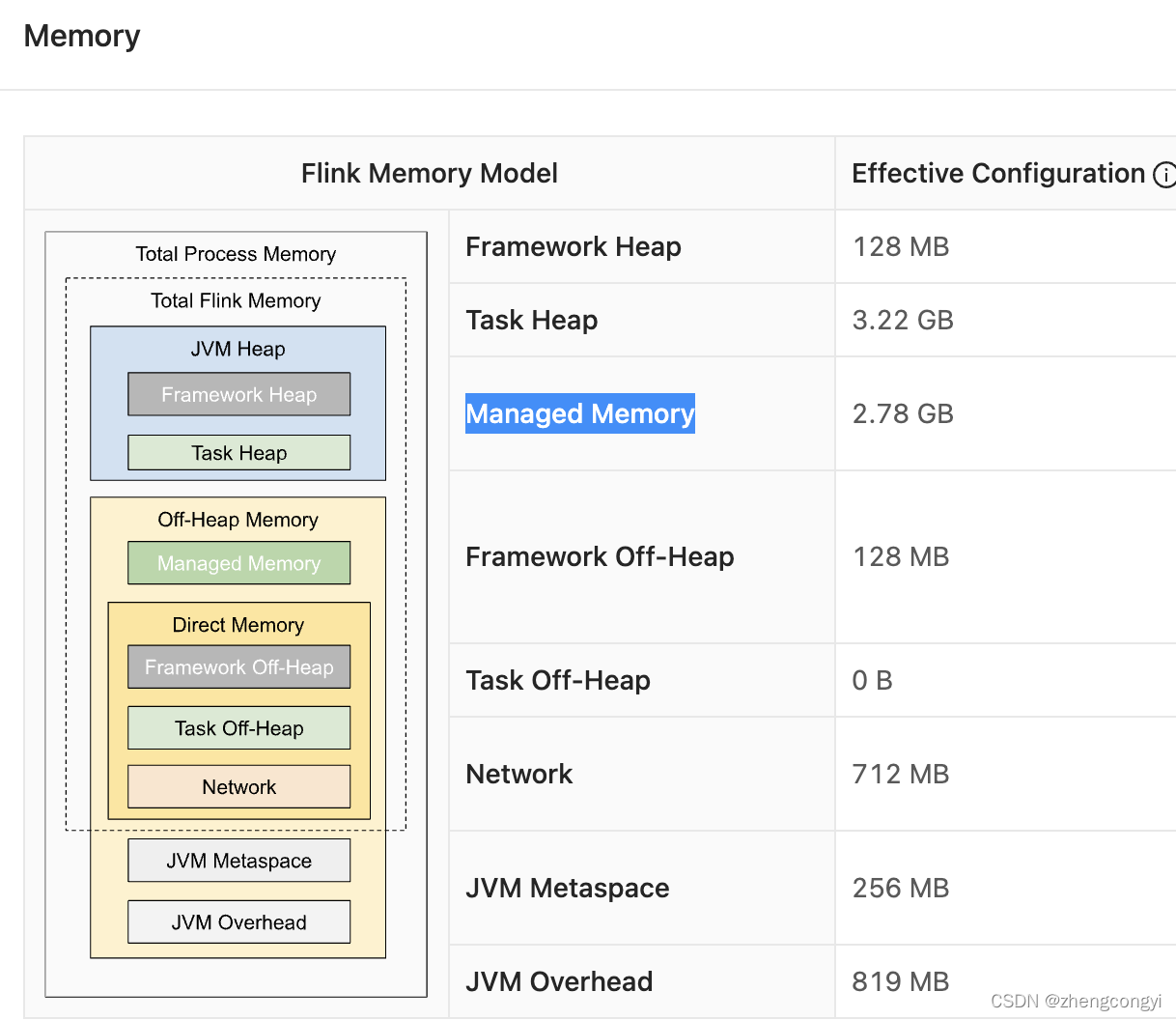

4、配置-Dtaskmanager.memory.process.size=8192m，可以清晰查看实际分配的情况
