MATLAB计算多组分化工物料平衡

1.多组分化学反应平衡

对于两组分A和B反应生成C和D的化学反应A+B→C+D，在稳态下，反应器中的物料平衡可以通过以下方程来描述：

F_A0 * C_A0 + F_B0 * C_B0 = F_A * C_A + F_B * C_B + F_C * C_C + F_D * C_D

其中：

F_A0 和 F_B0 是组分A和B的进料流量

C_A0 和 C_B0 是组分A和B的进料浓度

F_A, F_B, F_C, 和 F_D 是反应器出口处组分A, B, C, 和 D的流量

C_A, C_B, C_C, 和 C_D 是反应器出口处组分A, B, C, 和 D的浓度

在理想情况下，如果反应完全进行且没有副反应，那么出口处A和B的浓度应该为零（C_A = 0, C_B = 0），而C和D的浓度则是根据反应的化学计量学来确定的。然而，在实际情况中，反应可能不完全，或者存在副反应，所以出口处所有组分的浓度都需要考虑。

但是，由于我们没有具体的反应动力学信息和反应条件（如温度、压力、催化剂等），我们不能直接计算出口浓度。相反，我们通常需要根据实验数据或更复杂的反应模型来估计这些值。

不过，如果我们假设反应是完全的，并且没有副反应，那么物料平衡方程可以简化为：

F_A0 * C_A0 + F_B0 * C_B0 = F_C * C_C + F_D * C_D

进一步假设反应器的体积是恒定的，且没有体积变化（即F_A0 + F_B0 = F_C + F_D），那么我们可以进一步简化方程。但是，这些假设可能不适用于所有情况。

在没有更多信息的情况下，我们可以编写一个MATLAB函数来计算给定进料和反应程度下的出口浓度。但是，请注意，这个函数将需要额外的信息，如反应程度或出口流量的分配。

2.MATLAB代码及结果

clear all;clc;close all;

%% 设定化学反应各参数

% 给定的进料条件

F_A0 = 1; % A的进料流量 (mol/s)

C_A0 = 1; % A的进料浓度 (mol/L)

F_B0 = 1; % B的进料流量 (mol/s)

C_B0 = 1; % B的进料浓度 (mol/L)



% 反应器体积

V_reactor = 10; % (L)



% 不同的反应程度

conversions = linspace(0, 1, 100); % 从0到1，生成100个点



% 初始化出口浓度数组

C_C_out = zeros(size(conversions));

C_D_out = zeros(size(conversions));



% 计算每个反应程度下的出口浓度

for i = 1:length(conversions)

    [C_C_out(i), C_D_out(i)] = balancefun(F_A0, C_A0, F_B0, C_B0, V_reactor, conversions(i));

end

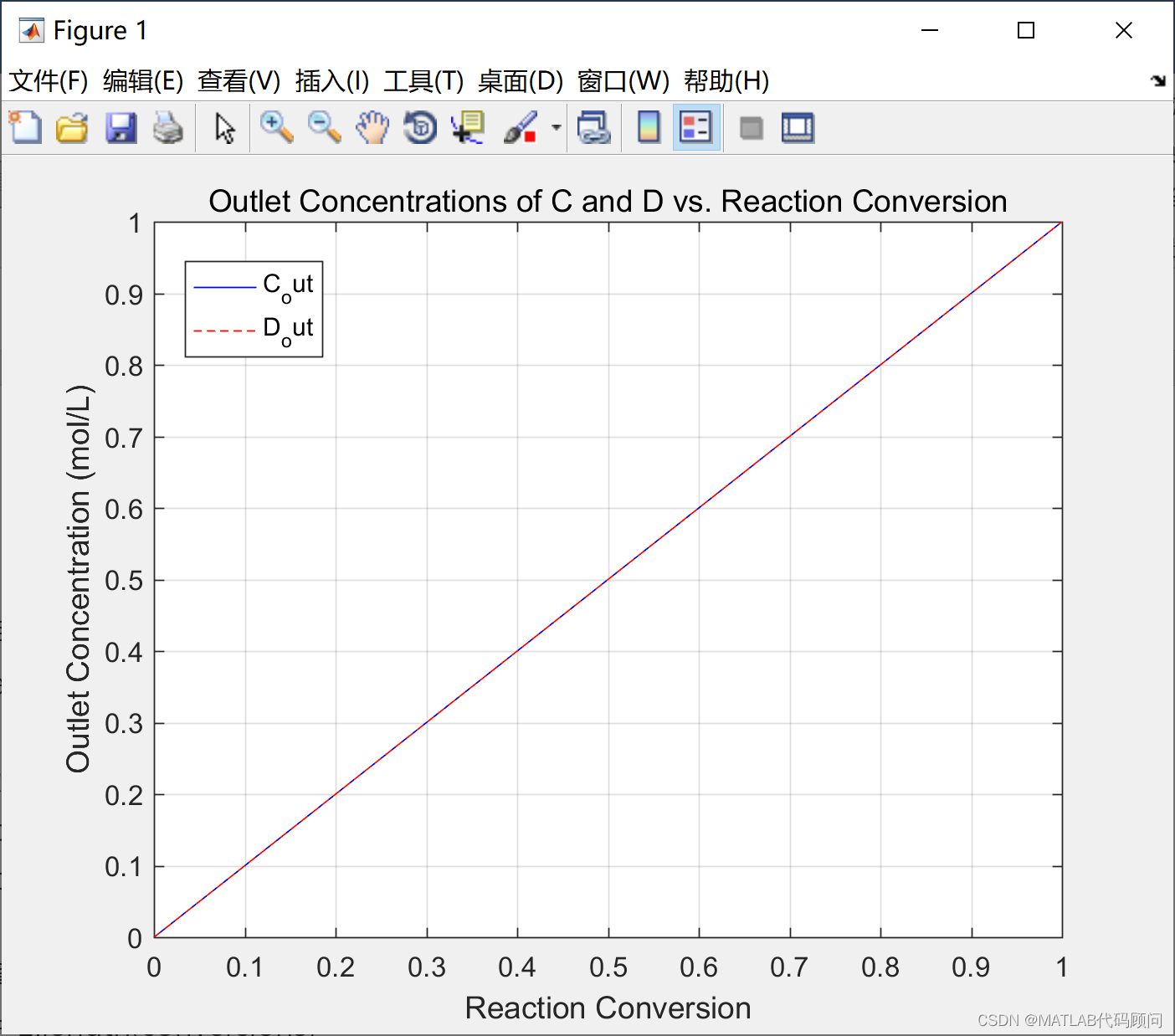

% 绘制结果

figure; % 创建新图形

plot(conversions, C_C_out, 'b-', conversions, C_D_out, 'r--'); % 绘制C和D的出口浓度曲线

xlabel('Reaction Conversion'); % x轴标签

ylabel('Outlet Concentration (mol/L)'); % y轴标签

title('Outlet Concentrations of C and D vs. Reaction Conversion'); % 图形标题

legend('C_out', 'D_out'); % 添加图例

grid on; % 添加网格线

function [C_C, C_D] = balancefun(F_A0, C_A0, F_B0, C_B0, V_reactor, conversion)

% F_A0, F_B0: 进料流量 A和B (mol/s)

% C_A0, C_B0: 进料浓度 A和B (mol/L)

% V_reactor: 反应器体积 (L)

% conversion: 反应程度 (0到1之间，1表示完全反应)

% 计算总进料流量和总摩尔数

F_total = F_A0 + F_B0; % 总流量 (mol/s)

n_total = F_total * V_reactor; % 总摩尔数 (mol)

% 计算反应的A和B的摩尔数

n_reacted = conversion * min(F_A0 * V_reactor, F_B0 * V_reactor); % 反应的摩尔数 (mol)

% 计算出口处C和D的摩尔数（假设完全转化为C和D）

n_C = n_reacted; % 生成的C的摩尔数 (mol)

n_D = n_reacted; % 生成的D的摩尔数 (mol)

% 计算出口处C和D的浓度（假设体积不变）

C_C = n_C / V_reactor; % 出口浓度C (mol/L)

C_D = n_D / V_reactor; % 出口浓度D (mol/L)

end
