MIDI 转3.5mm音频接口连接方式

一、根据“TRS”（tip-ring-sleeve）接口用于MIDI设备时应当如何连线，并且描述了通过TRS接口连接实现MIDI通信所需的电路以及线缆规格。

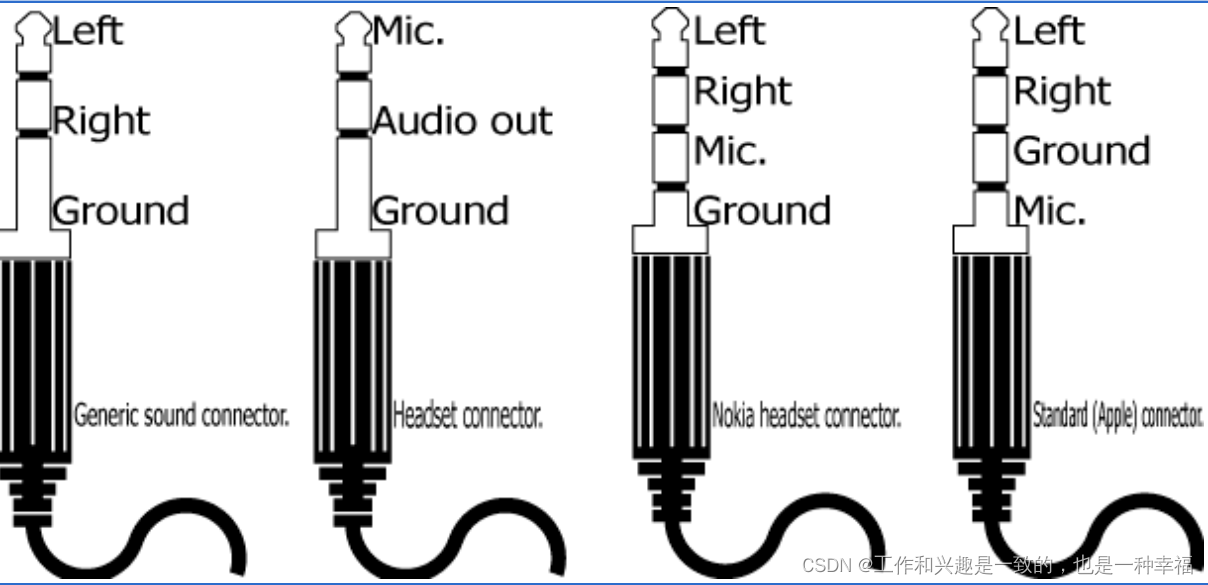

近年来设备趋向于小型化，在此类设备上放置传统的MIDI DIN接口越来越困难。众多制造商选择用2.5毫米或3.5毫米的“TRS”接口替代。为了避免设备间不兼容的问题，所以需要为此制定规范。本规范通过定义TRS输出接口以及MIDI线缆连接规格，从而确保TRS-MIDI和传统的DIN- MIDI设备之间更好的交互性。

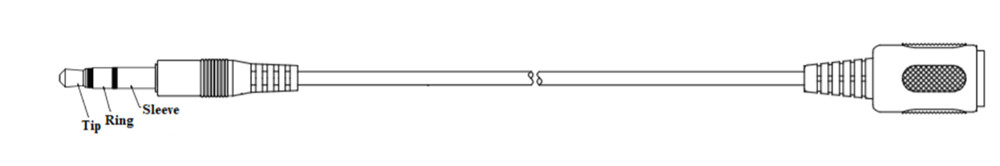

图1

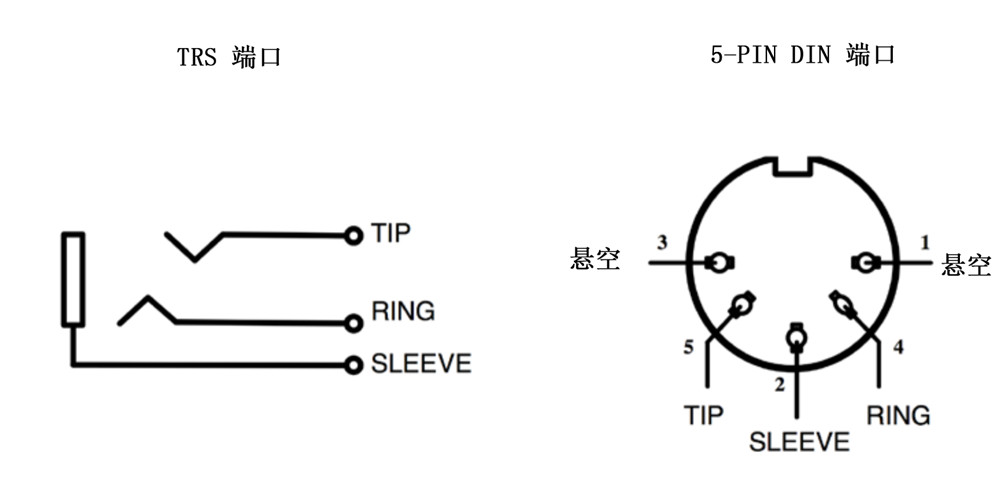

图2

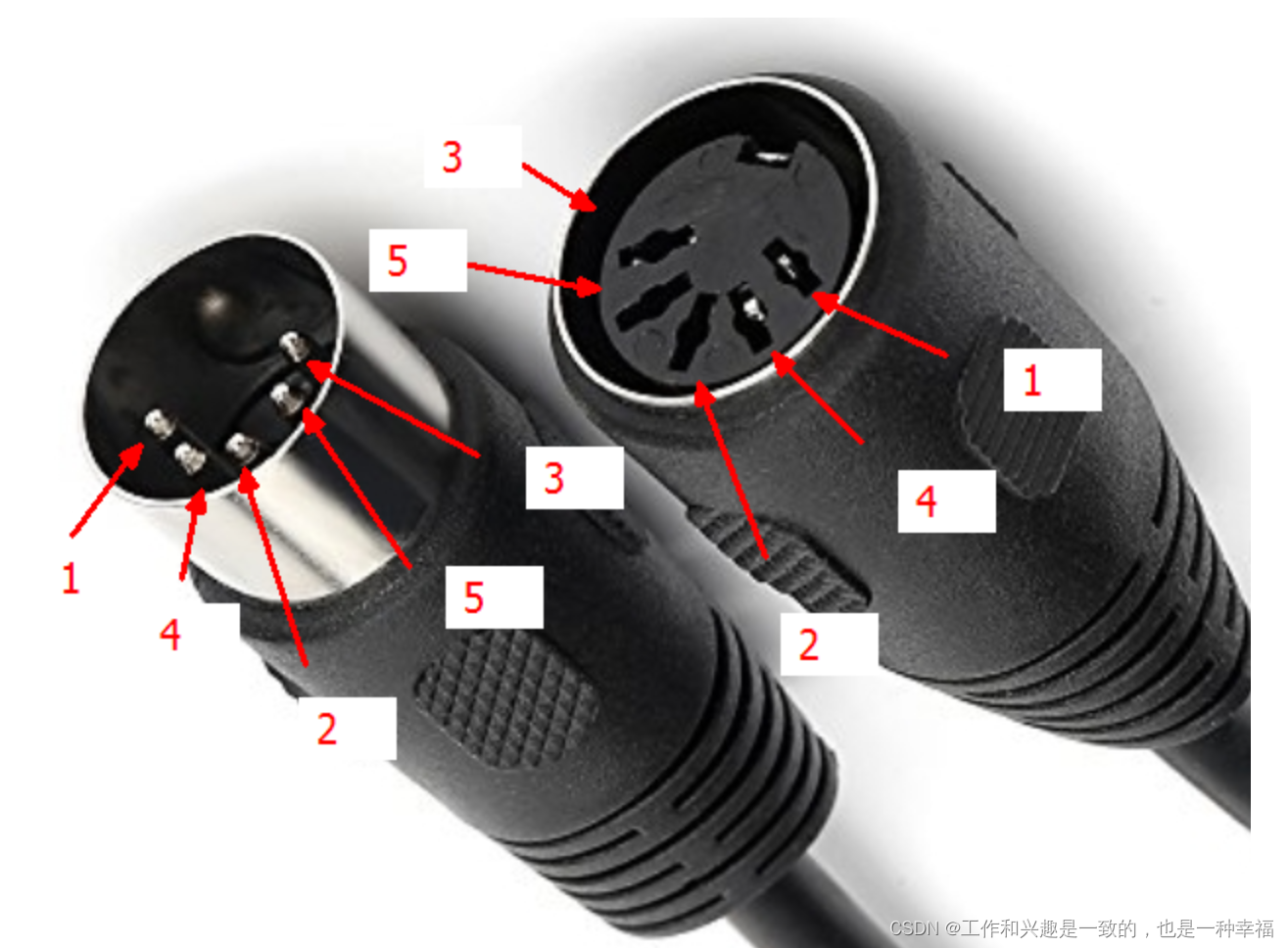

MIDI公对公线的引脚定义



MIDI Cable Wiring
First Connector    Cable    Second Connector
Pin 1    No Connection （不连接）
Pin 2    Shield （接地）
Pin 3    No Connection （不连接）
Pin 4    Voltage Reference Line （参考电压）
Pin 5    Data Line （数据，低电平有效）


3、MIDI电路

光电耦合器可以用典型的6N137、6N138、6N139。

4、信号逻辑

上述原理图中的UART信号位于逻辑层。当它处于空闲状态时，它处于一个逻辑高的状态。每个字节都有一个起始位(总是0)，然后是8个数据位，然后是一个停止位(总是高)。MIDI不使用奇偶校验位。

5、从输出到输入

发送逻辑高电平，在输出端，pin 4通过一个小电阻被拉高，而pin 5是缓冲的UART传输线路。在输入端，这些线与光电隔离器中LED的阳极和阴极相连。由于UART的输出在不传输时是高的，所以4和5都处于相同的电压，没有电流流过LED，因此没有被照亮。当LED暗时，光电晶体管关闭，而UART则通过拉升接收电压，从而产生一个逻辑电路。

当UART开始传输一个字节时，起始位将拉引脚5拉低，电流通过LED，照亮它。当LED灯打开时，光电晶体管打开，将其拉起，将UART的输入拉到地面，并发出一个零信号。

我们应该注意到LED是发射电路的一部分。电流从发射机流出，穿过LED，再回到发射机，形成电流回路(如图蓝色所示)。发射机与接收机之间没有实际的电气连接，只有光隔离器内的光路。这有助于避免地环路。

总结上文，我们可以搜索到很多MIDI相关的电路图，但是他们都没有说明究竟是公头还是母座，无论接公头还是母头，针脚标号都是一样的，4脚都是作为参考电压，5脚用于数据，有数据时电位下拉形成回路。

6、MIDI大5芯已经不能适应当下越做越小的电子设备，新的MIDI接口将由3.5mm耳机接口取代，最新公布的规范定义了3.5mm母座转MIDI大5芯母座的接法
