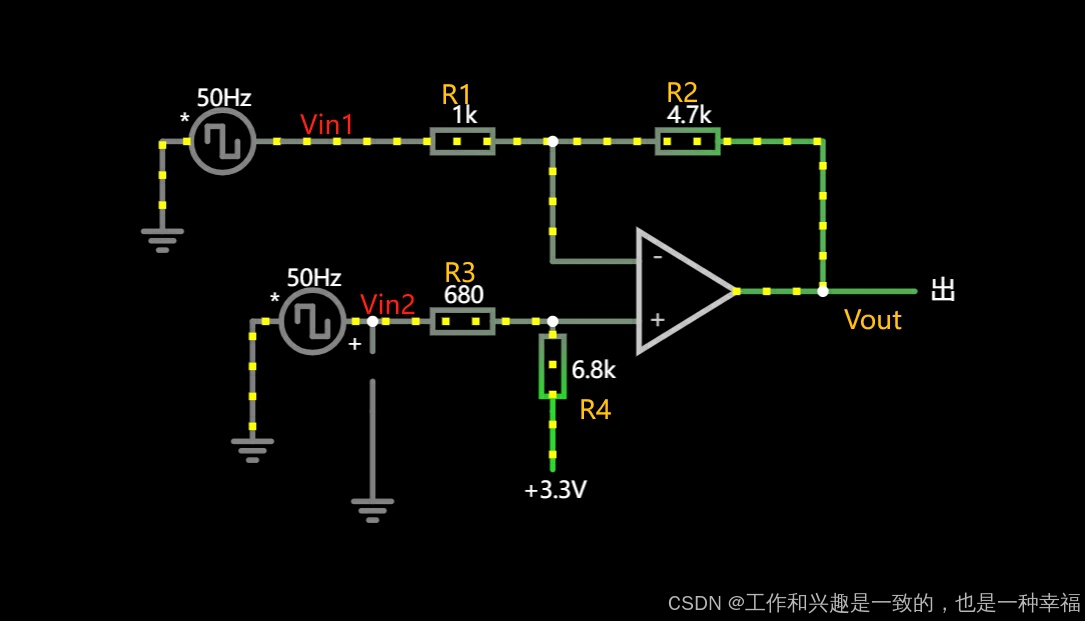

单电源差分放大电路之一

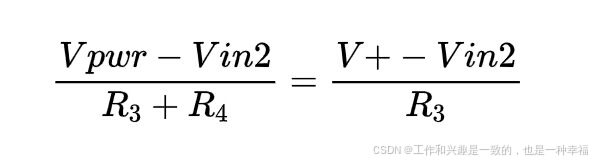

  1. 利用运放虚断原理可以得到:

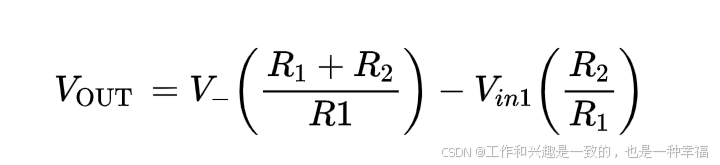

  2. 整理公式得到:

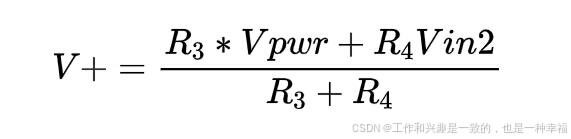

  3. 由于运放虚短原理所以:

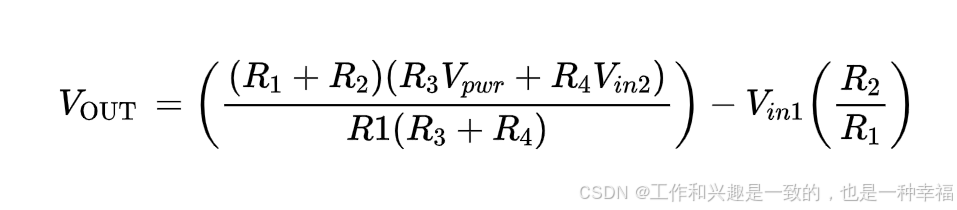

  4. 把V+带入公式整理得:
  5. 再整理得到

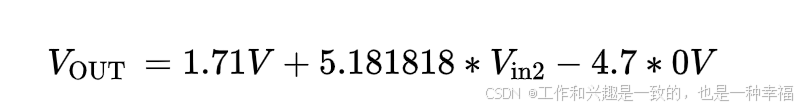

  6. 举例当Vpwr=3.3V,Vin1接GND,上面电阻的阻值带入则得到

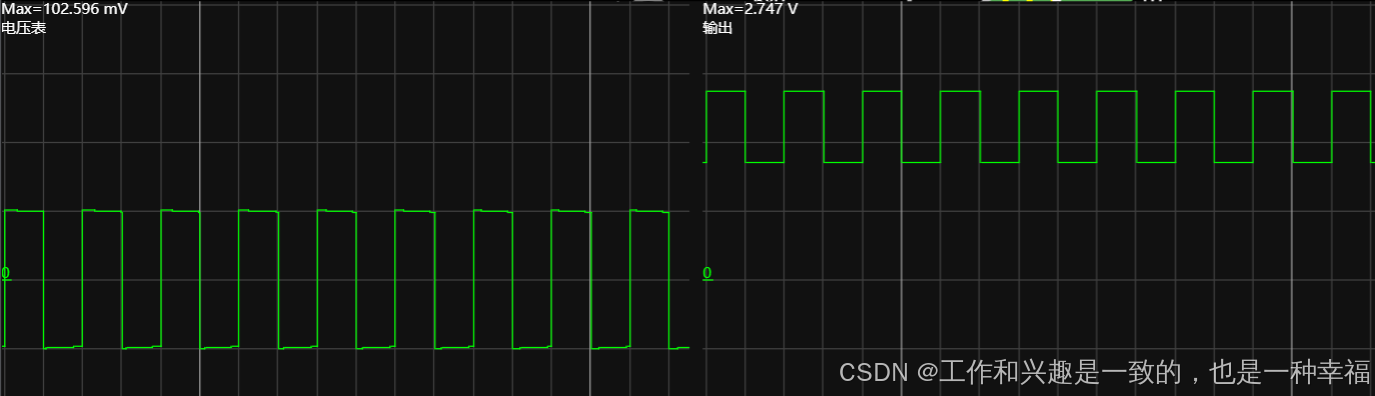

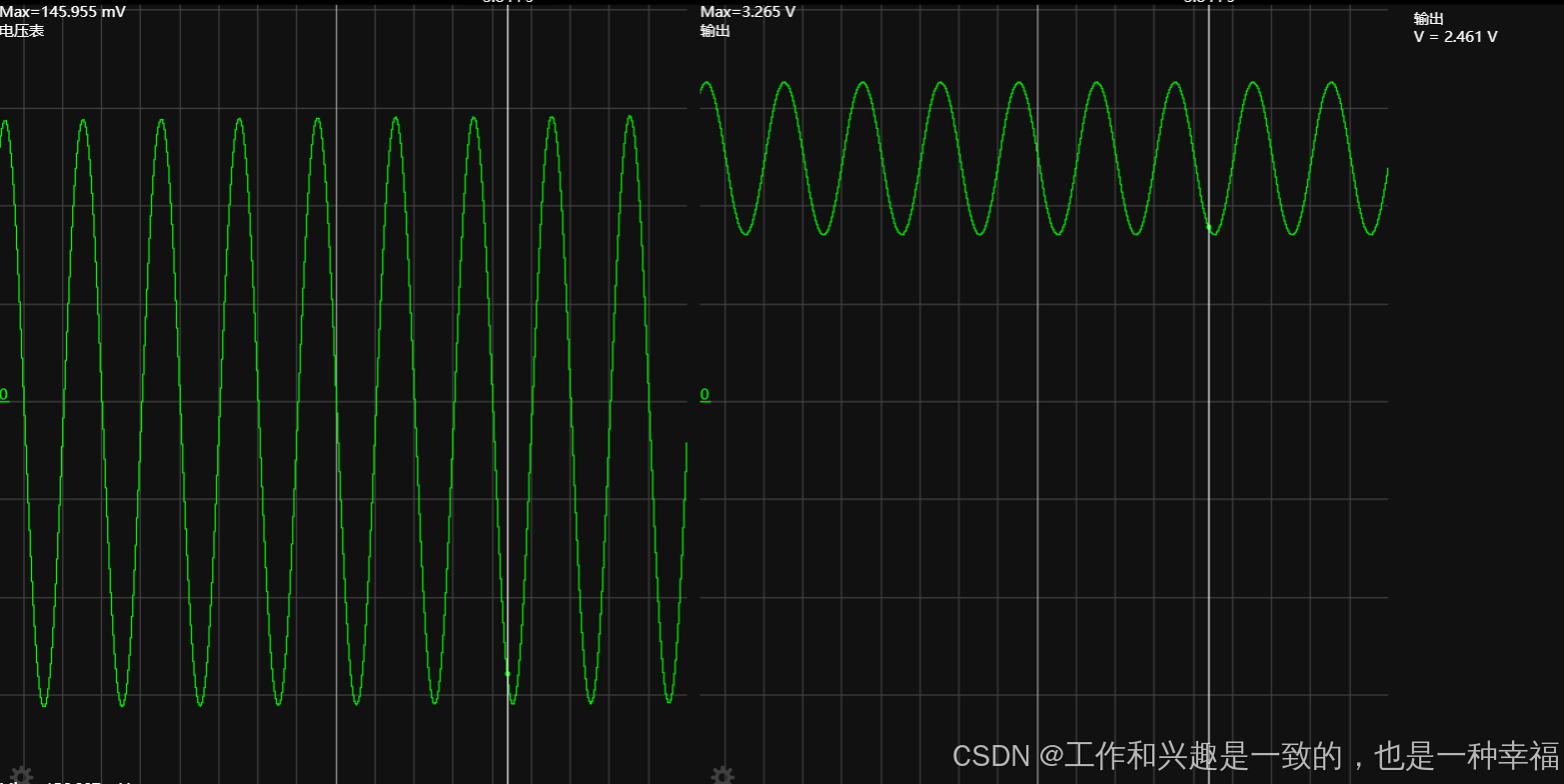

  7. 对于单电源运放差分放大应用很方便,和仿真结果完全一致
