基于51单片机的智能报警器系统设计(ADC0832,LCD1602,上下限)原理图 PCB 仿真 源代码及proteus 软件

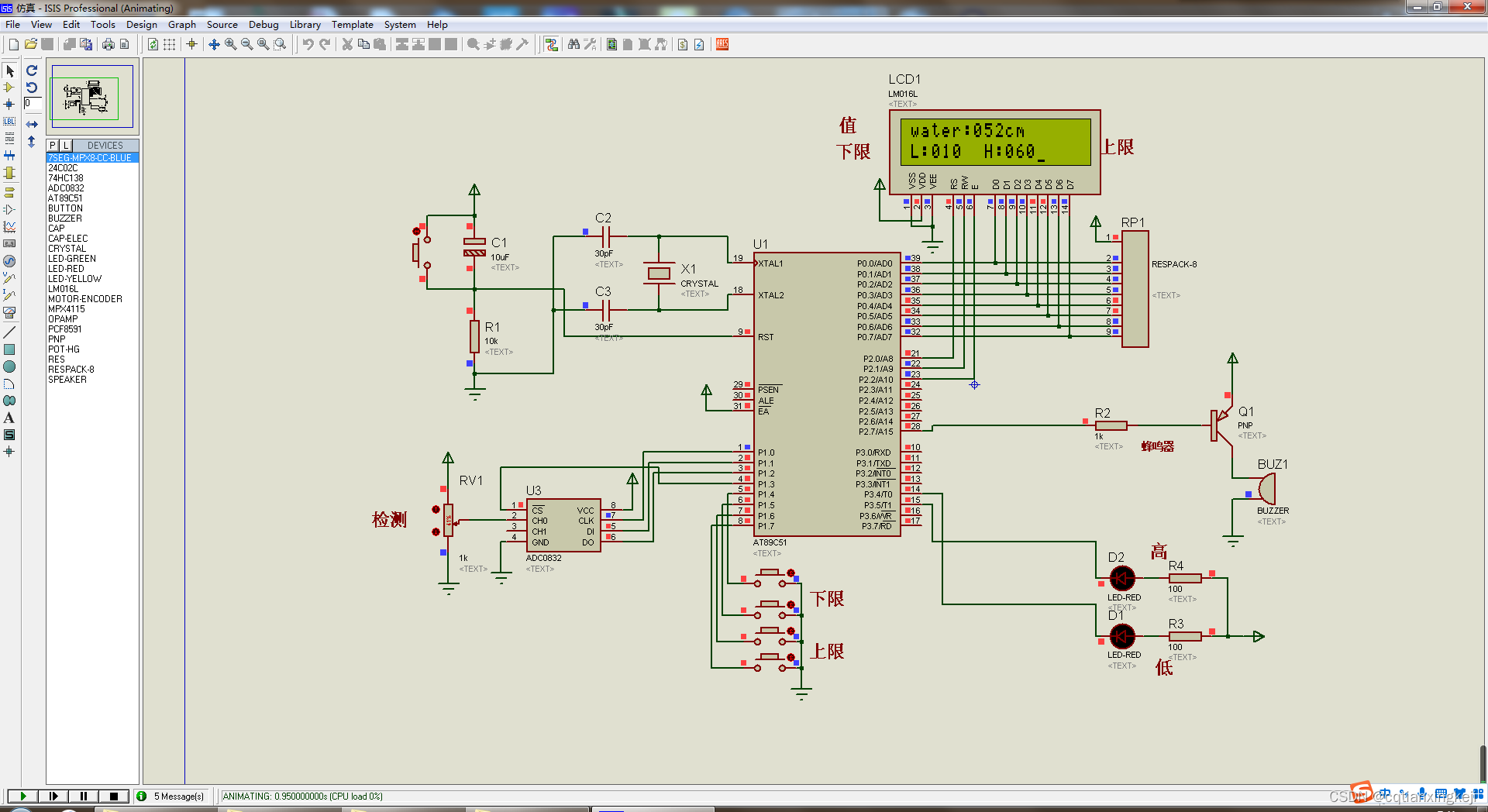

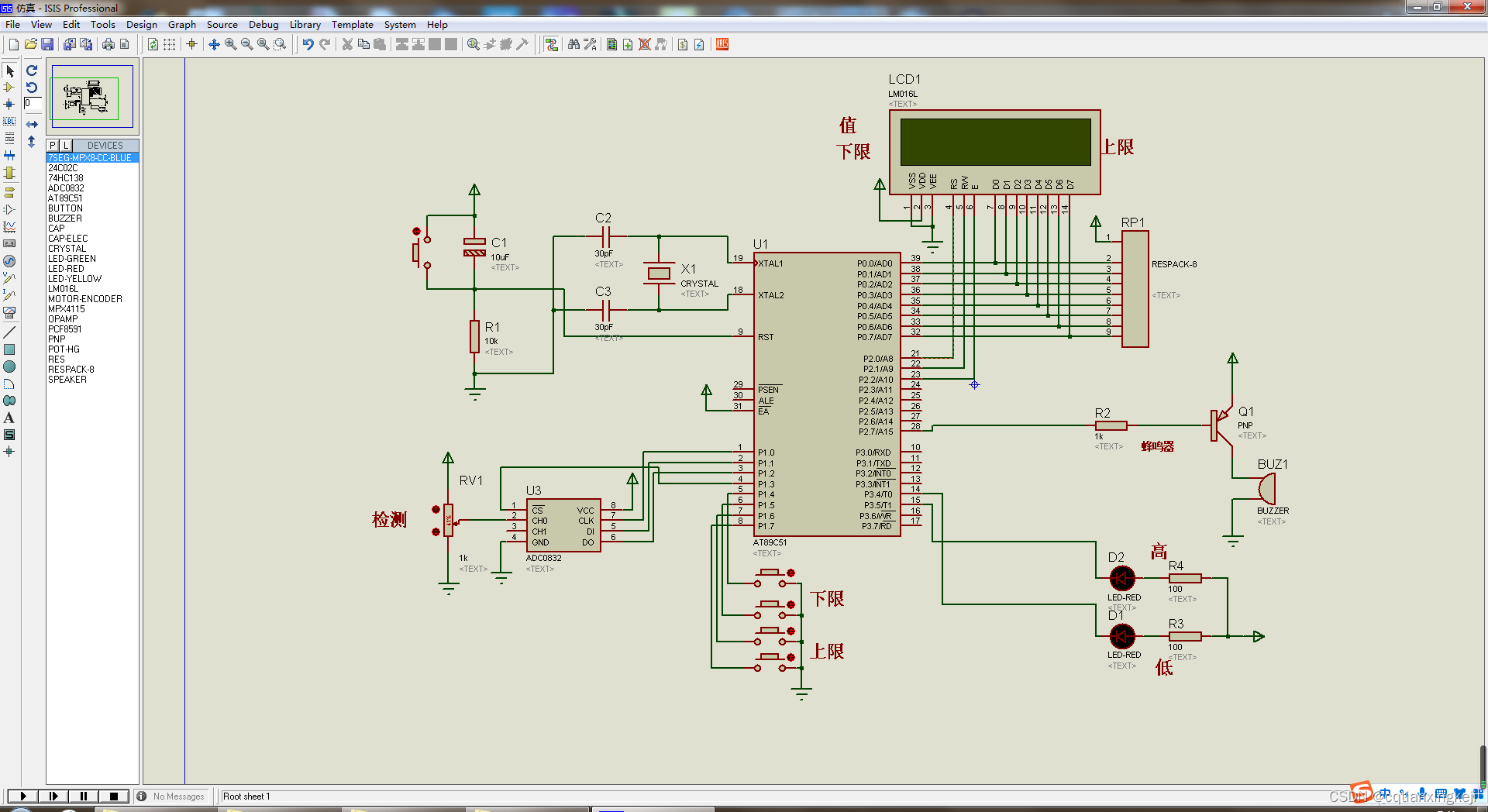

课程设计 请添加图片描述

1、使用AD芯片测量水位或浓度等模拟量信号(可以任意改名)
2、设置上下限,测量值过限报警
3、LCD显示测量结果和上下限

说明:显示单位只需要修改程序里面的显示数组即可请添加图片描述
请添加图片描述
请添加图片描述
请添加图片描述

#include "reg51.h"
#include "ADC0832.h"
#include "lcd1602.h"

sbit k1=P1^4;//按键
sbit k2=P1^5;
sbit k3=P1^6;
sbit k4=P1^7;
sbit beep=P2^7;//蜂鸣器
sbit led1=P3^5;
sbit led2=P3^4;

uint water=0;//水位
uint low=10,high=60;//阀值

uchar disp1[]="water:000cm";
uchar disp2[]="L:000  H:000";

void main()
{
	init_1602();
	TMOD|=0X01;
	TH0=0X3C;
	TL0=0XB0;
	ET0=1;//打开定时器0中断允许
	EA=1;//打开总中断
	TR0=1;//打开定时器
	while(1)
	{
		if(!k1)	//低阀值加
		{
			if(low<high)
				low++;//low+=5
			while(!k1);
		}
		if(!k2)	//低阀值减
		{
			if(low>0)
				low--;
			while(!k2);
		}
		if(!k3)	//高阀值加
		{
			if(high<999)
				high++;
			while(!k3);
		}
		if(!k4)	//高阀值减
		{
			if(high>low)
				high--;
			while(!k4);
		}
		if(water>high) //上限报警
		{
			led1=0;
		}
		else
		{
			led1=1;
		}
		if(water<low)//下限报警
			led2=0;
		else
			led2=1;
		beep=led1 && led2;
	}
}
void Timer0() interrupt 1
{
	TH0=0X3C;
	TL0=0XB0;
	water=ADC(1);//测量水位
	disp1[6]=water/100+0x30;
	disp1[7]=water%100/10+0x30;
	disp1[8]=water%10+0x30;
	disp2[2]=low/100+0x30;
	disp2[3]=low%100/10+0x30;
	disp2[4]=low%10+0x30;
	disp2[9]=high/100+0x30;
	disp2[10]=high%100/10+0x30;
	disp2[11]=high%10+0x30;
	write_string(1,0,disp1);
	write_string(2,0,disp2);
}
