基于51单片机的病床呼叫系统（矩阵键盘，数码管）

51单片机

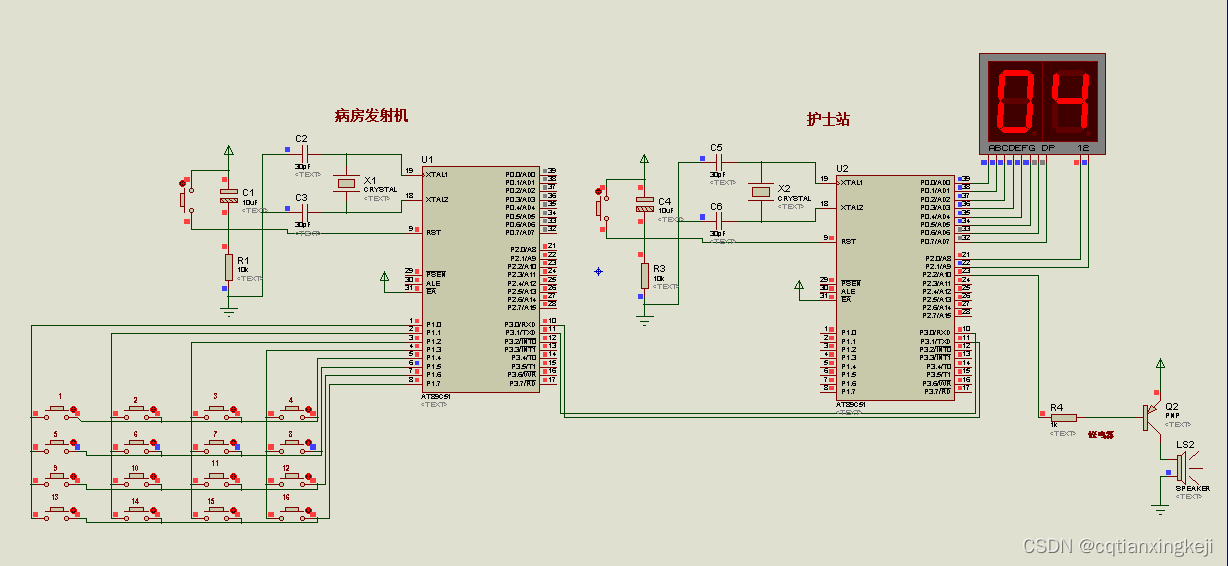

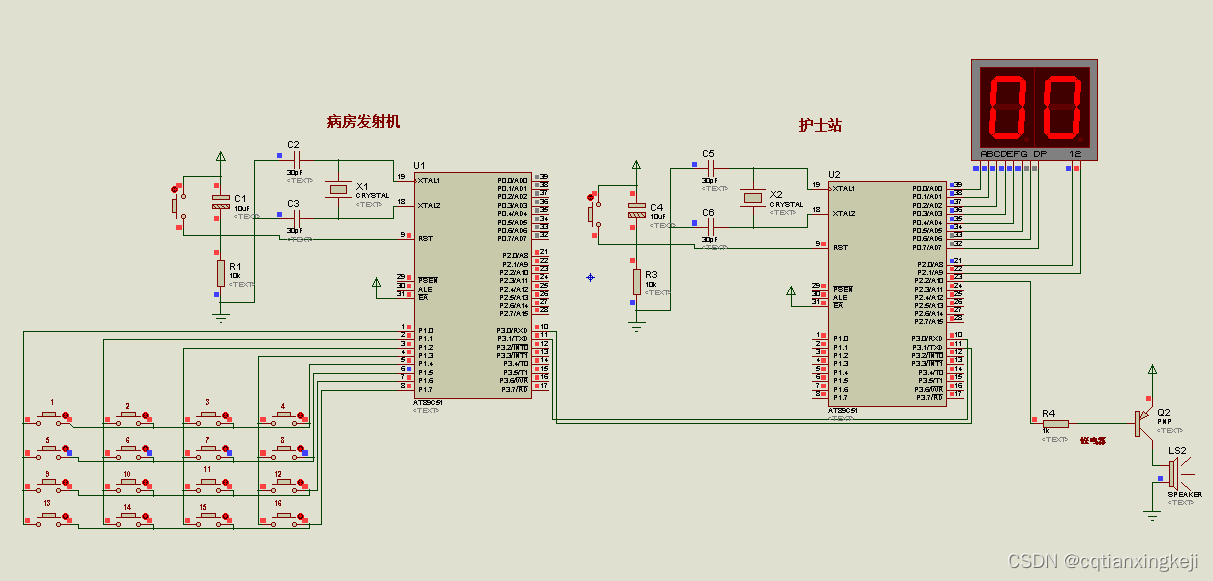

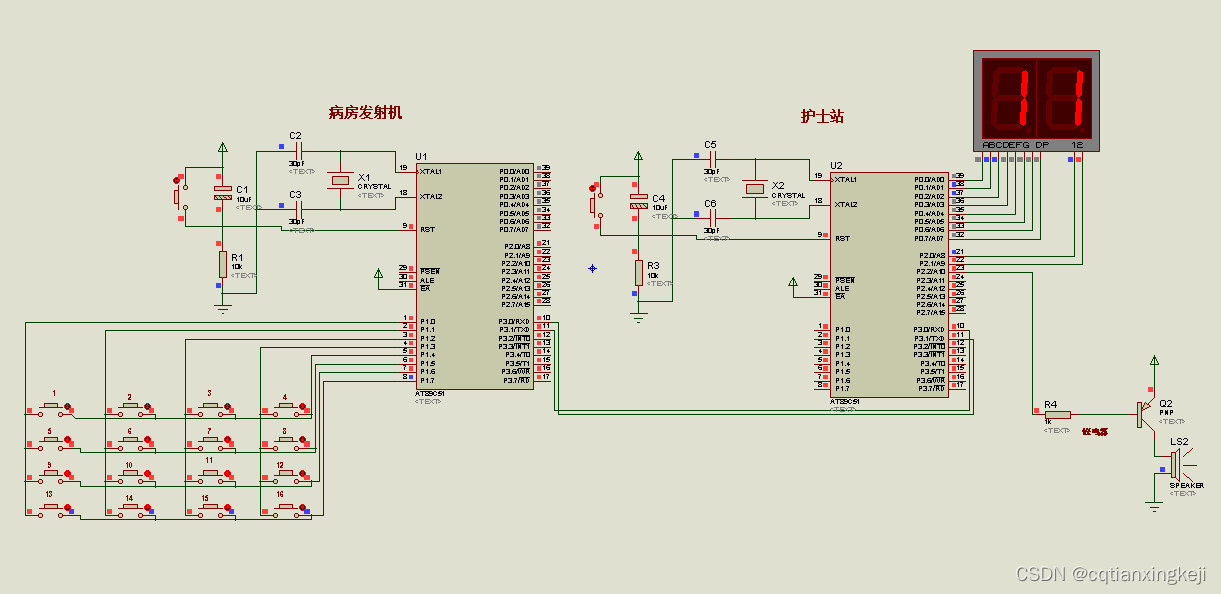

利用矩阵键盘、蜂鸣器和数码管搭建一个小型病床呼叫系统。用16个按键模拟16个病床的呼叫按钮，当有按键按下时，护士站处由蜂鸣器发出报警声，同时护士站处的数码管会实时显示相应的病床号。
蜂鸣器产生叮咚声，“叮”600HZ、150ms，“咚”400HZ、250ms。

#include<reg51.h>
#define uint unsigned int
#define uchar unsigned char

/****************按键检测******************/
uchar key()//返回1-16，返回0：无
{
 uchar i,j;
 i=0;
P1=0xef;
   j=P1;
	 switch(j)
	  {
	   case 0xee:i=1;break;
	   case 0xed:i=2;break;
	   case 0xeb:i=3;break;
	   case 0xe7:i=4;
	  }
P1=0xdf;
   j=P1;
	 switch(j)
	  {
	   case 0xde:i=5;break;
	   case 0xdd:i=6;break;
	   case 0xdb:i=7;break;
	   case 0xd7:i=8;
	  }
P1=0xbf;
   j=P1;
	 switch(j)
	  {
	   case 0xbe:i=9;break;
	   case 0xbd:i=10;break;
	   case 0xbb:i=11;break;
	   case 0xb7:i=12;
	  }
P1=0x7f;
   j=P1;
	 switch(j)
	  {
	   case 0x7e:i=13;break;
	   case 0x7d:i=14;break;
	   case 0x7b:i=15;break;
	   case 0x77:i=16;
	  }
P1=0xFF;
while(P1!=0xff);
return i;
}

/*****************主函数*********************/
void main()
{
	uchar i;
	SCON=0X50;			//设置为工作方式1
	TMOD=0X21;			//设置计数器工作方式2
	TH1=0XFD;
	TL1=0XFD;
	EA=1;				//打开总中断
	TR1=1;				//打开计数器

	while(1)
	{
		i=key();//按键扫描
		if(i>0)
	  	{
	  		SBUF=i;
			while(!TI);
			TI=0;
	  	}
	}
}
