CAD点划线如何绘制？

CAD作为一款专业的制图软件，应用范围非常广泛，在所有需要精准数据的行业都会用到它。其中，公路交通工程等行业应用CAD软件是最多的，而且在这些行业中CAD软件中的线段应用也是最广泛的，其中的点划线在公路设计中用的是最多的，你知道怎么用CAD绘制点划线吗？不知道也没关系，下面就来看看是怎么绘制的。

CAD软件绘制点划线的教程：

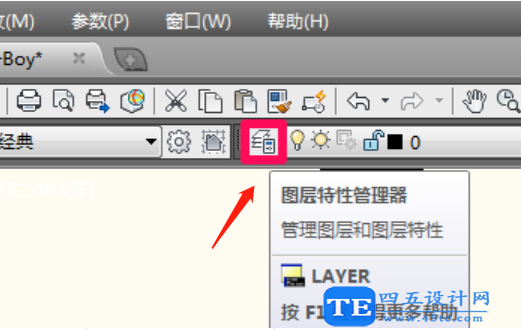

1、首先打开AutoCAD，然后点击进入图层特性管理器，如下图所示。

文章源自设计学徒自学网-https://www.sx1c.com/19137.html

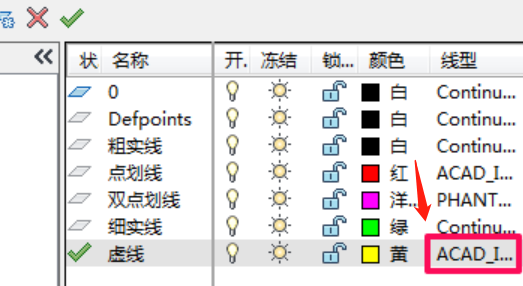

2、进入图层特性管理器以后，点击要设置的线型的图层，然后点击线型，如下图所示。

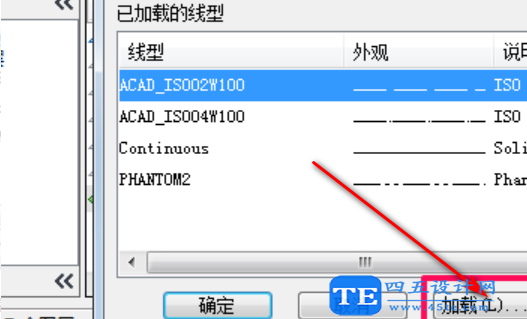

3、点击线型之后，在“已加载的线形”里选择中心线，然后点击加载，如下图所示。 　　文章源自设计学徒自学网-HKC显示器和AOC显示器哪个好？HKC显示器和AOC显示器对比介绍！ | 四五设计网

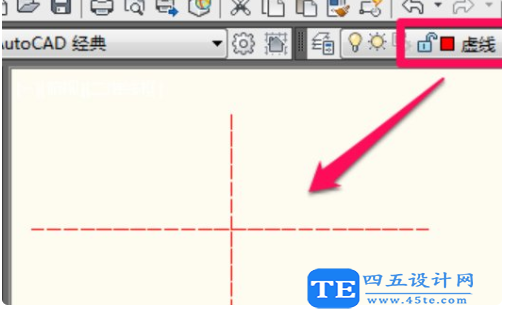

4、点击加载之后，返回页面画点划线就做好了，如下图所示。

以上就是演示用CAD软件画点划线的操作过程了，其实在线型库里面，点划线的样式也有很多种类，大家要根据自己设计的图纸要求，有针对性的进行选择加载，比如斑马线的线形也是由点划线设计完成的，但是跟上面画的线型又有区别了。
