超级详细！！ 数电课设--交通灯

目录

题目要求

电路设计​编辑

主控器161

设计个位和十位的模值

显示模块

接线各器件的引脚图

补充

文档及项目链接

---

仿真文件及实验报告见文章末尾----

题目要求

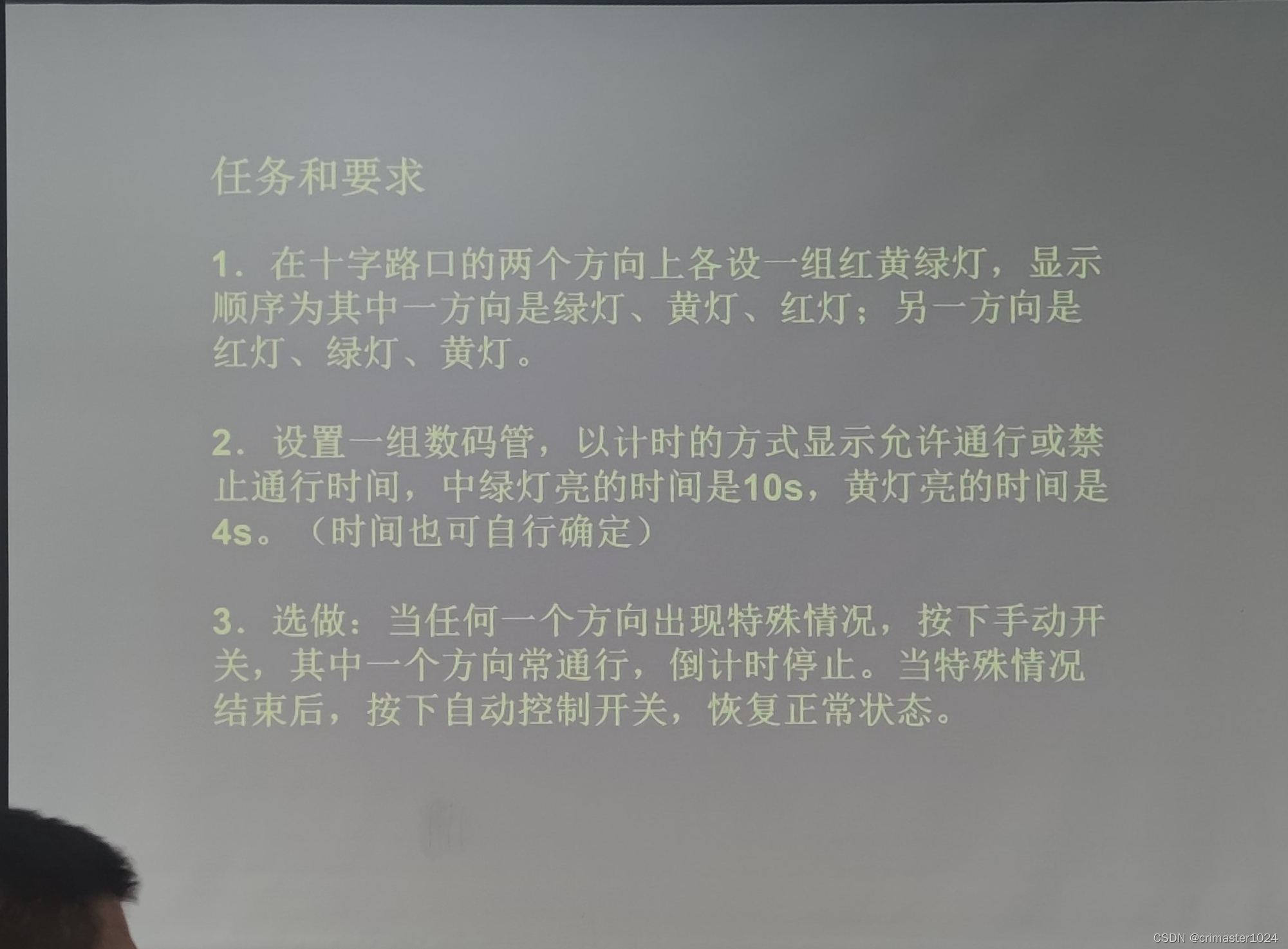

我们的要求是30秒红灯，下来5秒黄灯，下来20秒绿灯，最后5秒黄灯。（西安邮电大学）

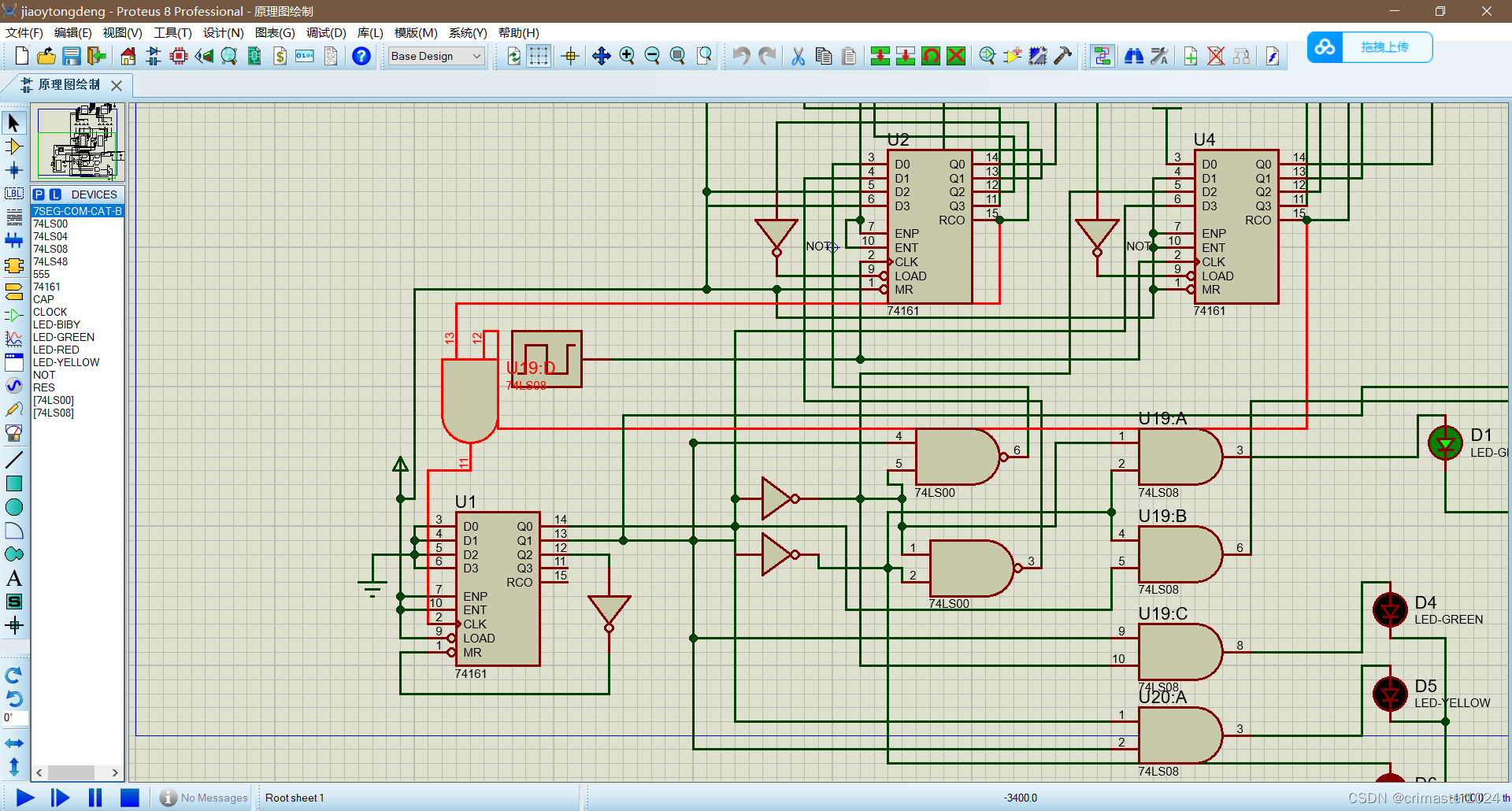

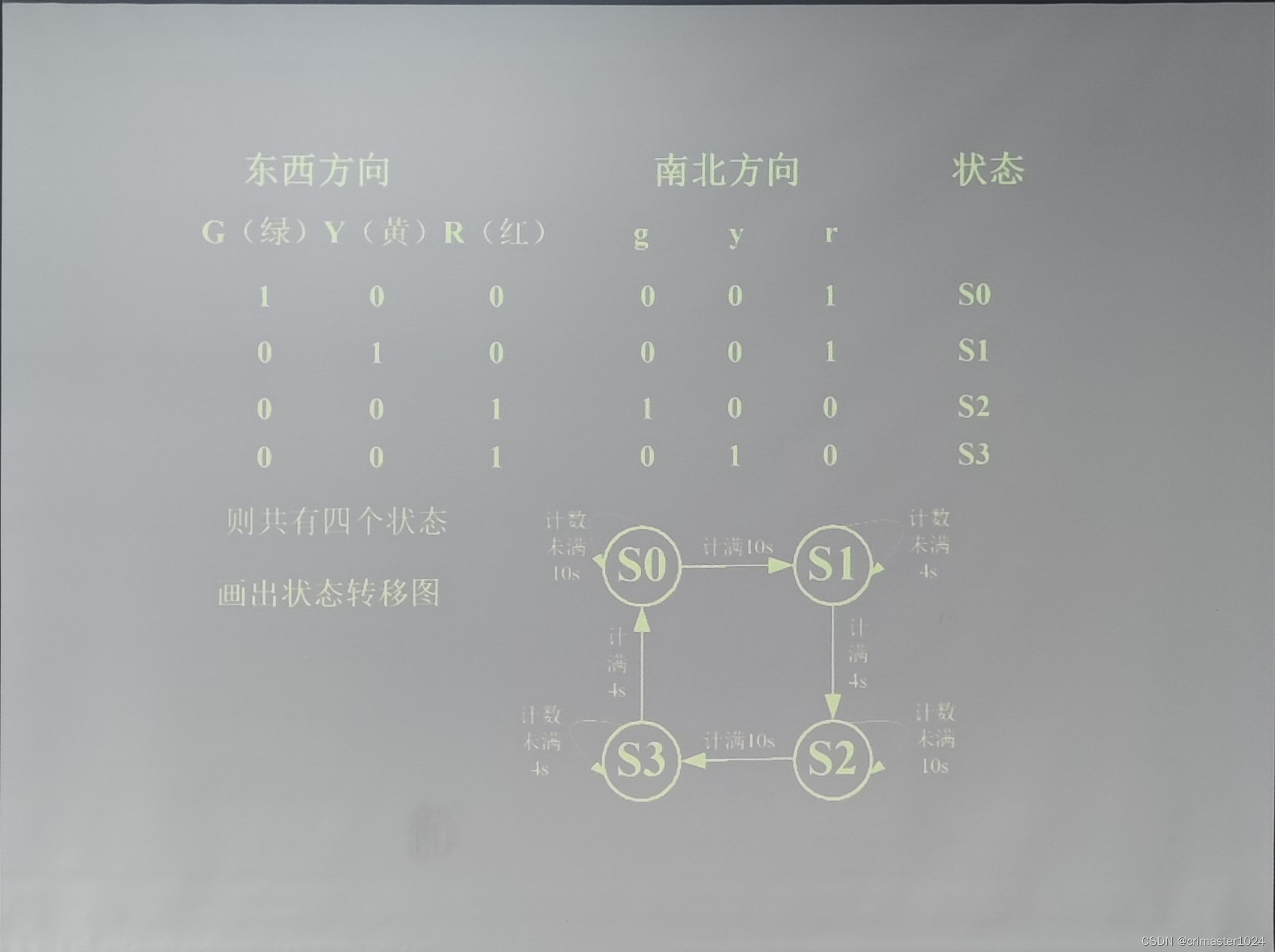

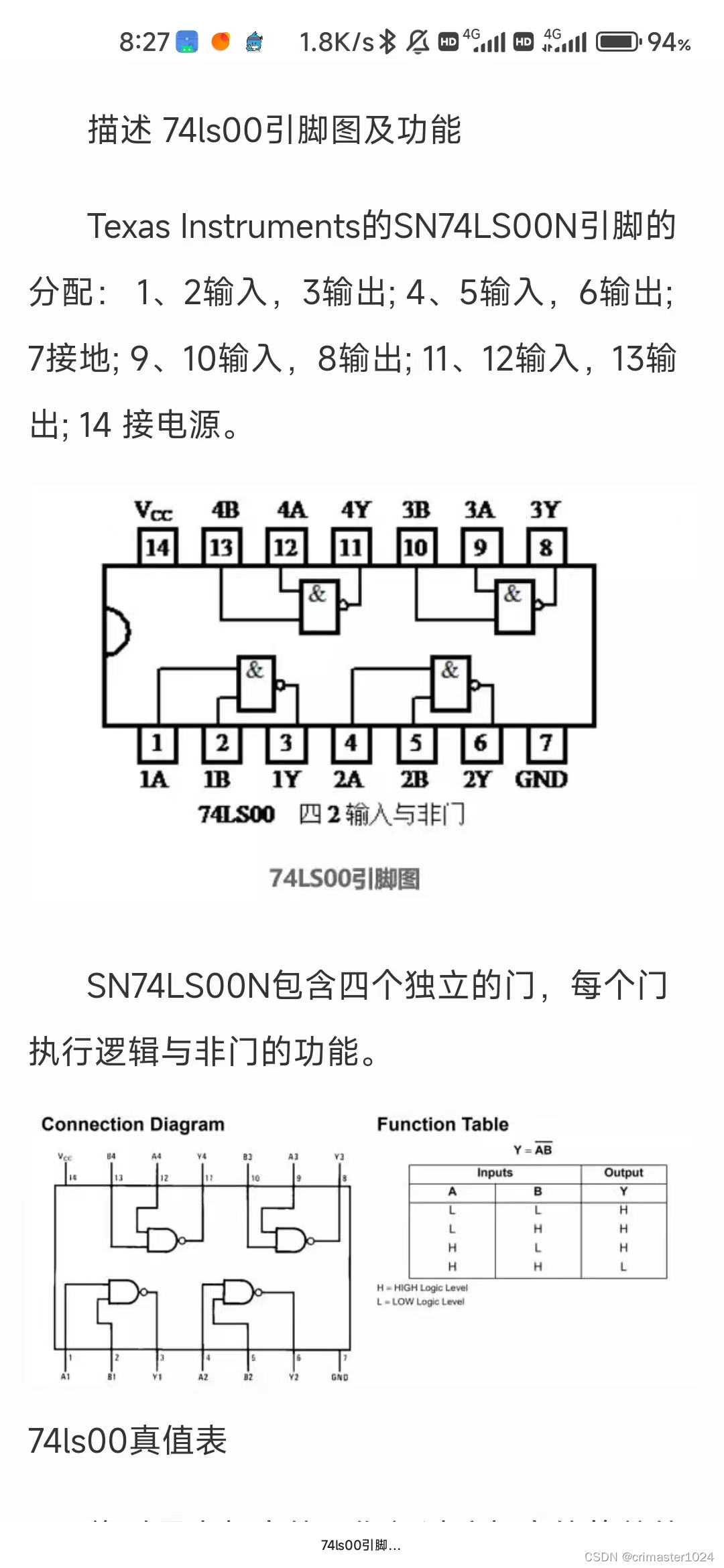

电路设计：需要用1个161（反馈清零法）来控制四种状态，也就是，红绿，红黄，绿红，黄红。00-01-10-11.再通过简单的与非门，接入到另外两个161（置数法）的置数端。



电路设计

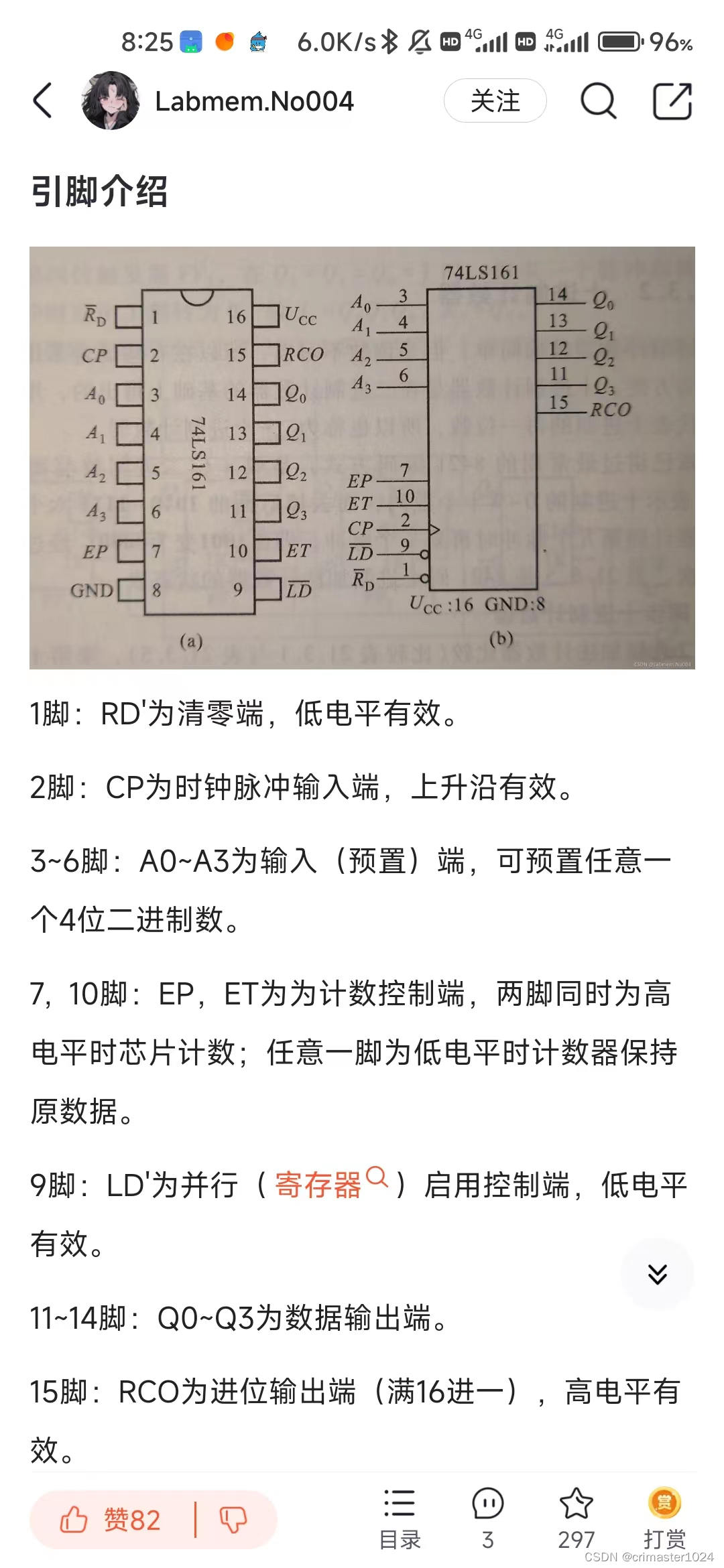

 简单介绍74LS161，ENT,ENP同时置1有效，LOAD置数法，为0时置数，置入数字为D3-D0(这里面是由下往上读！！！）RCO是输出端，累计加数满了之后输出1.  MR为反馈清零法用的，为0时全部归0，从0开始。CLK为时钟端。

主控器161

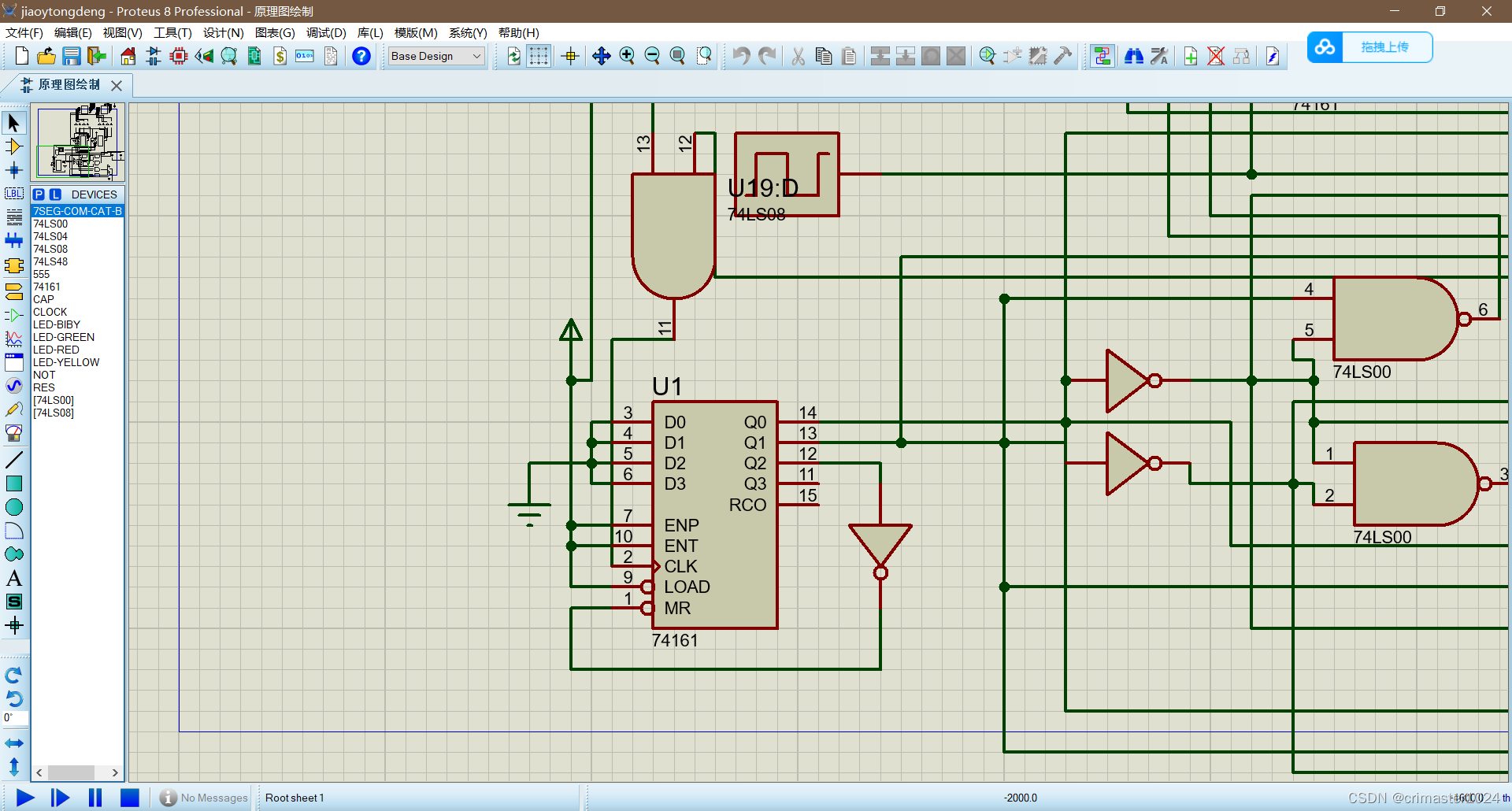

下图为主控器161，用来控制四种模式，所以使用反馈清零法，在累加到4时就进行清零，因为0-3有四个模式了已经，所以我们可以在Q2上接非，即4=0100时，Q2输出1，则Q2的非为0，放到MR端，就重新开始。

设计个位和十位的模值

 引用一下报告的图片，其中十位和个位控制的74LS161是clk接一秒一次的脉冲

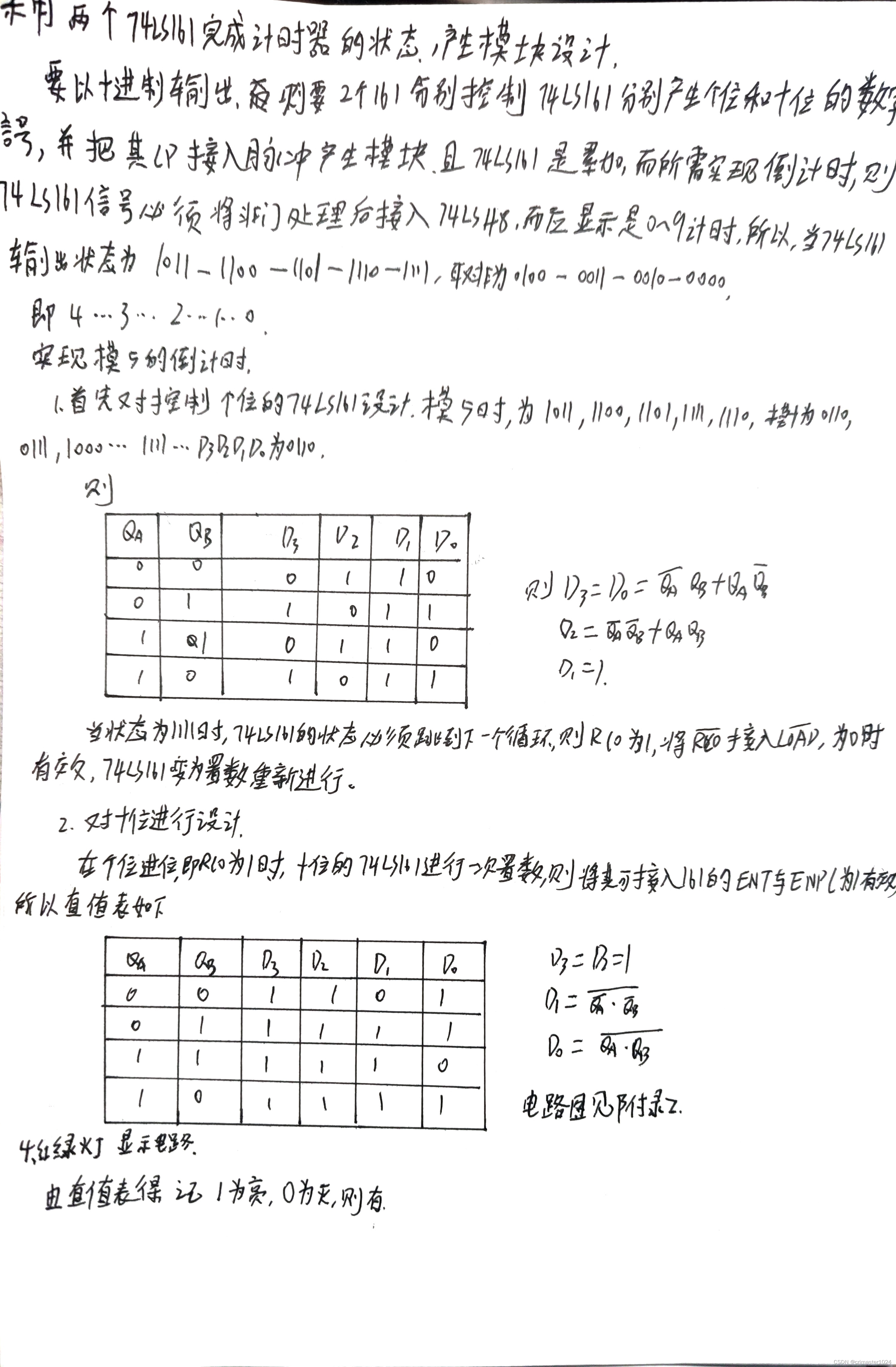

 通过真值表的总结出，个位和十位的161的D3-D0如图，再通过真值表接线，其中的QA和QB就是主控161的输出端。

那么怎么实现个位倒计时完 十位减一呢？

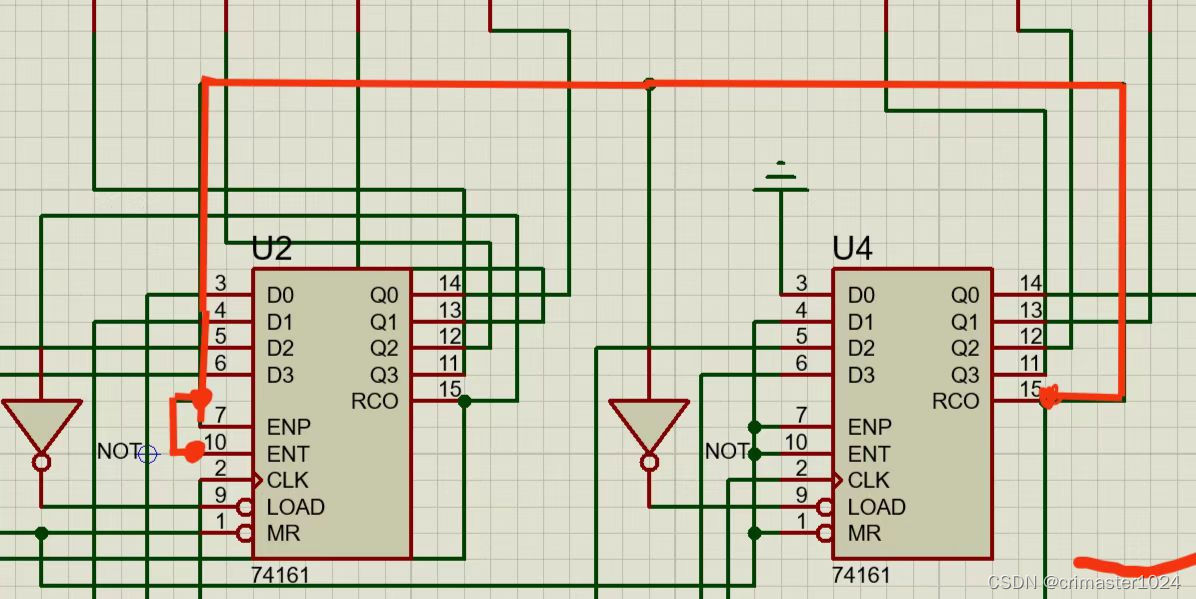

这里我采用的是十位161（左）的ENP,ENT和个位161（右）RCO相连，因为我们前面说过当ENT ENP同时为1时才正常进行加数，则个位RCO每输出一次1，十位加一，就达成了效果。

我们为了实现主控的模式转换，我们可以通过当个位和十位161同时RCO输出1的时候，将主控加1，也就是用与门接上两者的RCO实现。

显示模块

将个位和十位的输出Q3-Q0分别接非门连接到74LS48（显示模块）的DCBA,为什么要接非门呢？

因为我们的74LS161是累加计数器，但是我们要实现倒计时，所以我们需要接非，实际上，例如我们要输出5，那么74LS48出来的应该是0101，实际上，74LS161输出的是1010即十进制10。为什么是10呢？

因为这个161是一个最大模16的计数器，0-15，所以倒数5，也就是第十一个数，也就是10（因为从0开始计数）。

是

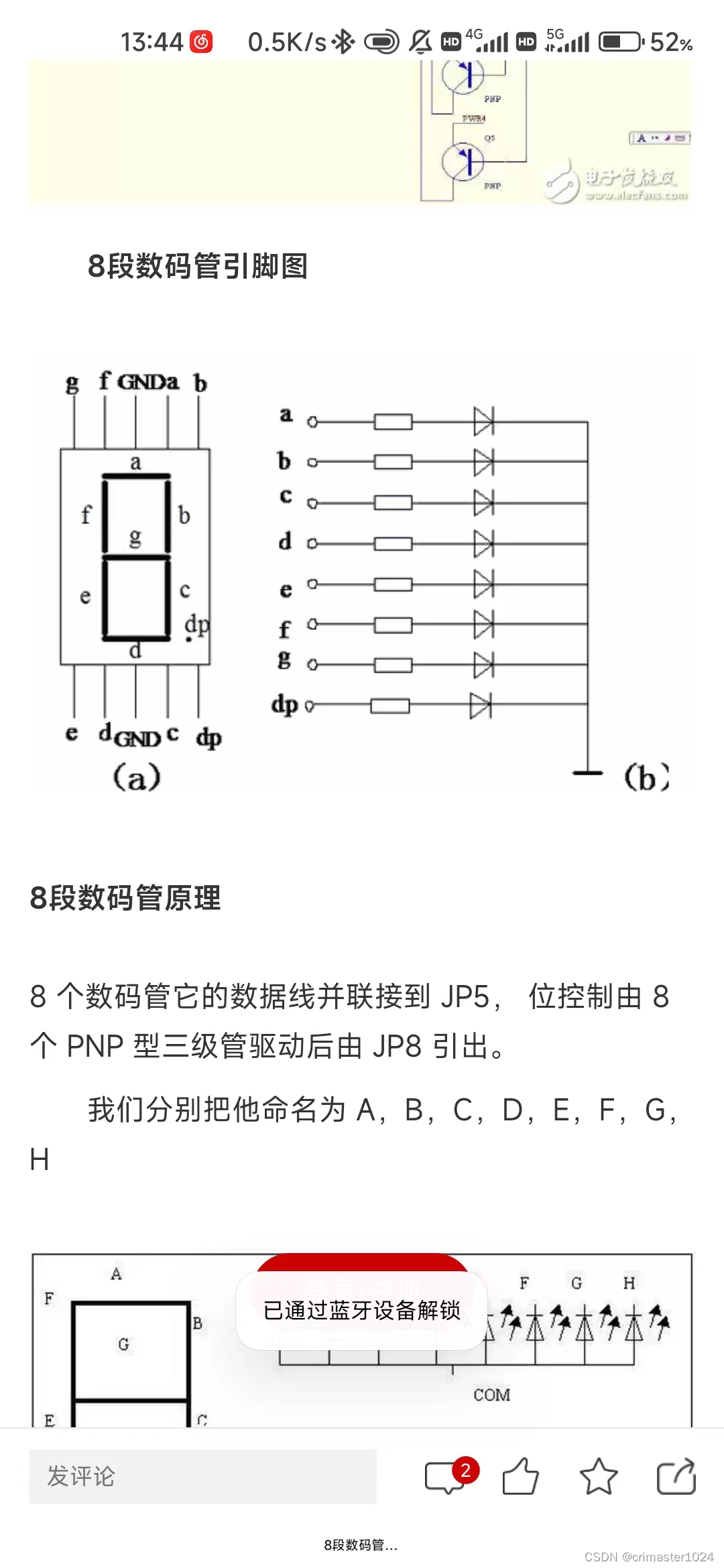

然后要把48输出的值放到数码管就可以了，但是数码管可不是顺序的，详细引脚见最后的引脚图连接，小心连错！！！

红绿灯的模块就姑且掠过了，想知道怎么的来的可以看文档的第一个，里面有过程。

接线各器件的引脚图





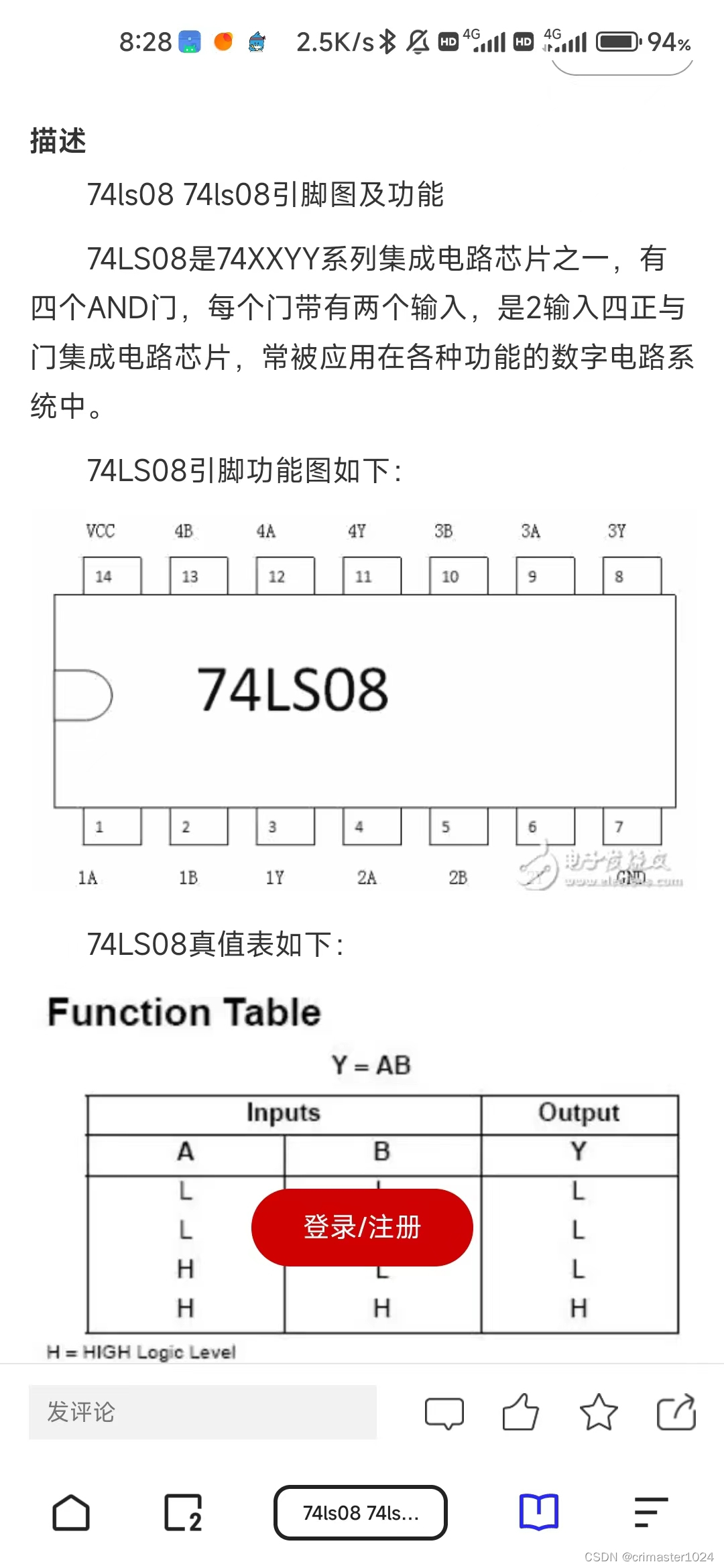

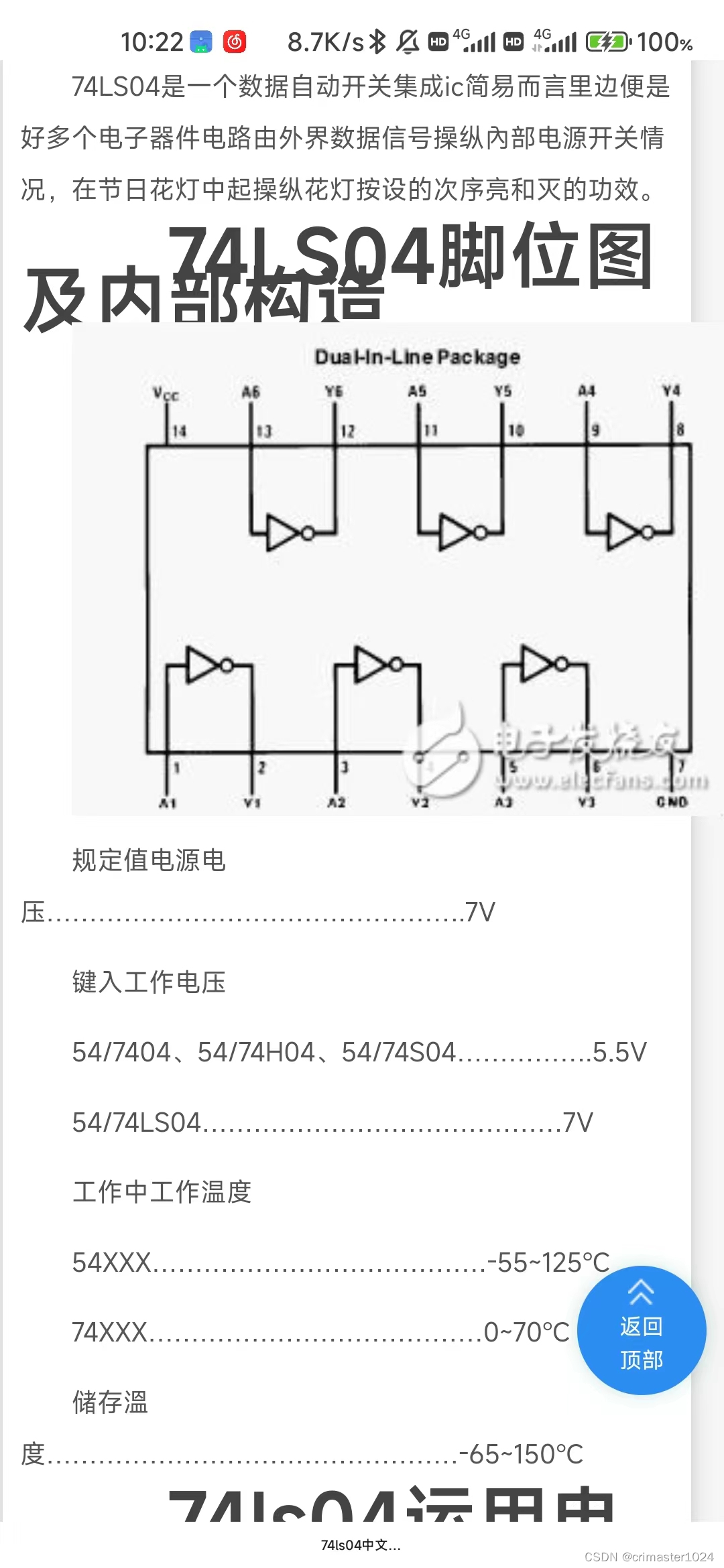

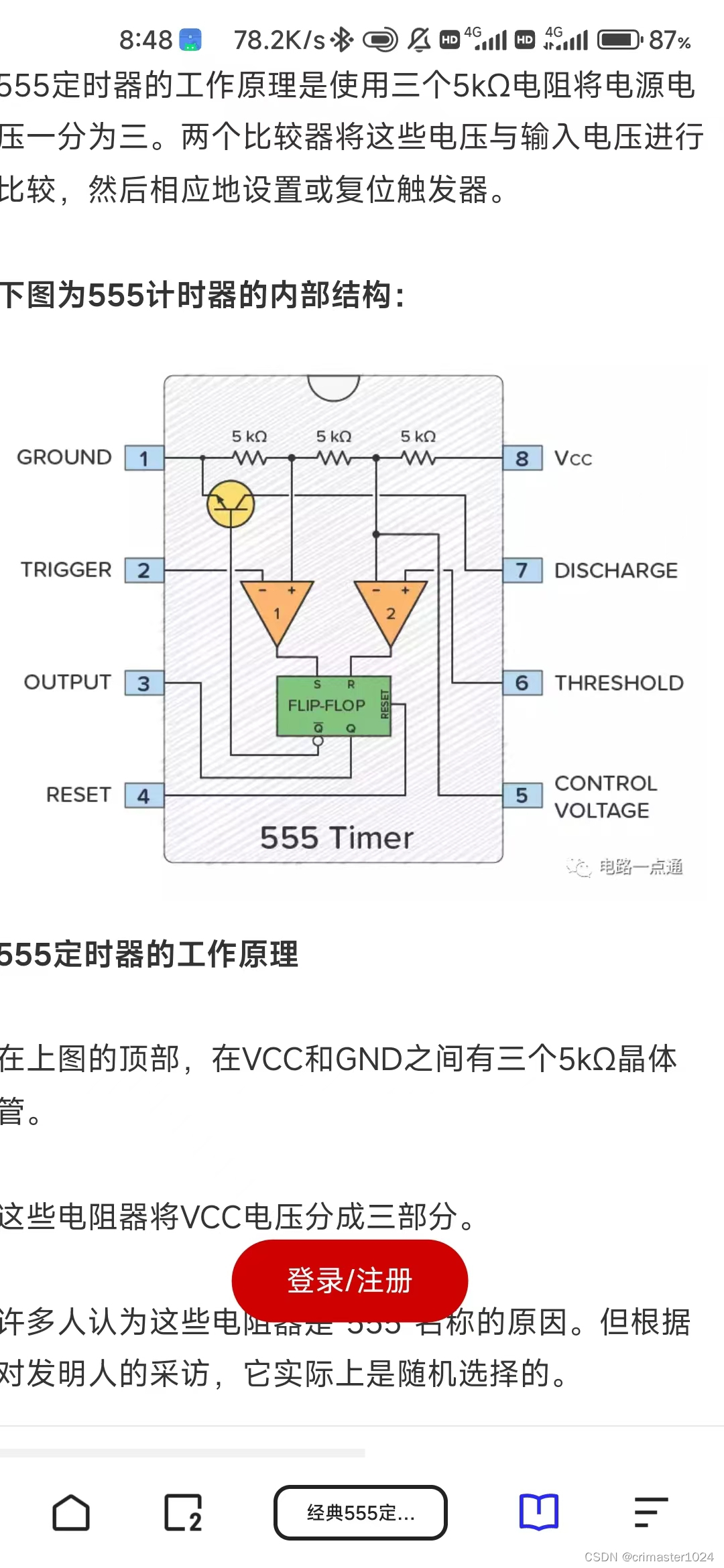

补充

补充：如果检查接线没错，那么大胆找老师，大概率是芯片本身的问题，更换新的就行了，实在不行全部重新更换一次，或者是面包板的问题。就一个字换！！
