一、原理

  直方图均匀化将原始图像的直方图变为均匀分布的形式，将一非均匀灰度概率密度分布图像，通过寻求某种灰度变换，变成一幅具有均匀概率密度分布的目的图像。
  直方图均匀化主要分为七个步骤：

• Step 1、求图像中所包含的灰度级 $r_k$；

• Step 2、统计各灰度级的像素数目；

• Step 3、计算图像直方图；

• Step 4、计算变换函数：
  $$S_k=T(r_k)=\sum _{\begin{array}{l}j=0\end{array}}^k{P}_r(r_j)=\sum _{\begin{array}{l}j=0\end{array}}^k\frac{n_j}{n}$$
  其中 k 为灰度级；

• Step 5、变换函数计算映射后输出灰度级 $S_k$；

• Step 6、统计 $S_k$ 的像素数目 $n_k$；

• Step 7、计算输出图像直方图；

二、实现过程

1、第一种（直接调用Matlab内置函数）：

  代码：

G=imread('Fig0111(katrina_2005_08_29_NOAA).tif');
J=histeq(G);  %直方图均衡化，这一个函数就可以做到均衡化的效果
figure,
subplot(121),imshow(uint8(G));
title('原图')
subplot(122),imshow(uint8(J));
title('均衡化后')
figure,
subplot(121),imhist(G,64);
title('原图像直方图');
subplot(122),imhist(J,64);
title('均衡化后的直方图');

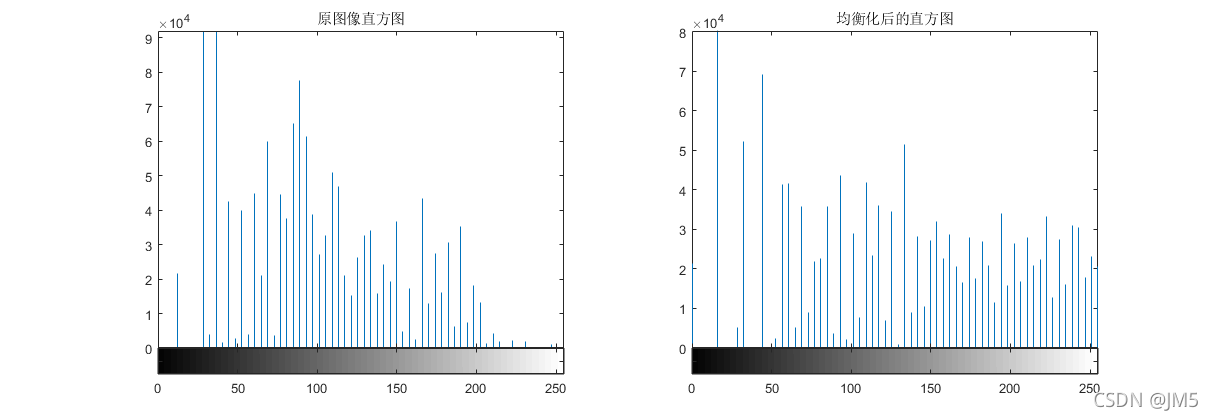

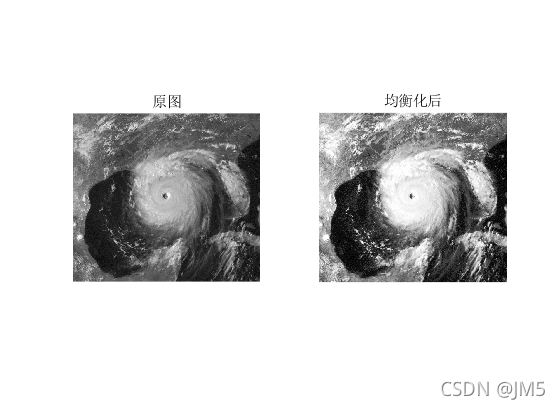

  运行结果：

  从图中可以看出，原图像在经过直方图均衡化处理后可以增强图像的局部对比度。依据上面的实验原图举例说明，原始图像绝大部分像素点分布在100-190之间的区域，相对集中造成图像不够清晰。
  经过均衡化处理后，像素点分布灰度范围变大，均匀分布，对比度增强，清晰度提高，所以直方图均衡化处理对于整体偏暗或者整体偏亮的图像是一种有效的图像增强方法。

2、第二种（自己编写）：

  代码：

% 输入图像
H = imread('Fig0111(katrina_2005_08_29_NOAA).tif');

[m,n]=size(H);       % 计算图像的长宽
p=zeros(1,256);     %创建数组存储像素概率
% 统计每个像素值出现的概率， 得到概率直方图
for i=0:255
   % 用length函数计算相同像素的个数
   p(i+1)=length(find(H==i))/(m*n);
end

%输出原图
subplot(2,2,1);      %用subploy函数将多个图像画到同一个平面中
imshow(H);          %输出图像
title('原图');
%画出原图直方图
subplot(2,2,2);
bar(0:255,p,'b');
title('原图直方图');

% 求累计概率，得到累计直方图
s=zeros(1,256);
for i=1:256
     for j=1:i
         s(i)=p(j)+s(i);
     end
end

%完成每个像素点的映射
a=round(s*255);
b=H;
for i=0:255
     b(H==i)=a(i+1);
end

%输出均衡化后的图像
subplot(2,2,3);
imshow(b)
title('均衡化后图像');

for i=0:255
    GPeq(i+1)=sum(p(a==i));
end
%画出均衡化后的直方图
subplot(2,2,4);
bar(0:255,GPeq,'b');
title('均衡化后的直方图');

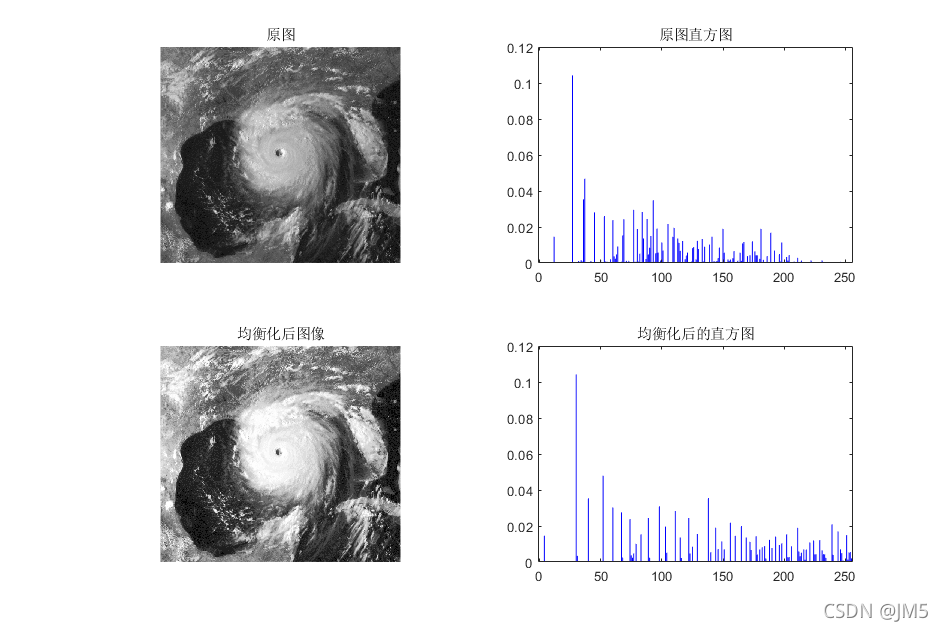

  运行结果：

  从图中直方图均衡化的结果可以看出，与第一种方法的图像中调用 Matlab 函数的处理结果几基本一致，说明了通过编写的 matlab 程序是对的。
  如果采用高清图像进行直方图均值化处理会产生影响，可以调用 imadjust() 函数来降低图像的对比度，然后在进行直方图均衡化处理。

---
