前言

你需要有一台电脑，其次需要安装keil5并配置好相应的环境，还需要安装f10x系列的芯片包，最好有一块stm32f103c8t6最小系统板。你只需跟着本文一遍就能搭建好工程

一、创建工程目录

在创建工程目录前你需要在

STSW-STM32054 - STM32F10x标准外设库 - 意法半导体STMicroelectronics

ST官网中下载固件库

也可以从下面这个链接获取

链接：https://pan.baidu.com/s/1gPC4QF_P8fdLC7GwQA33qg?pwd=8lrz
提取码：8lrz

获取后将其解压即可。

1.创建工程

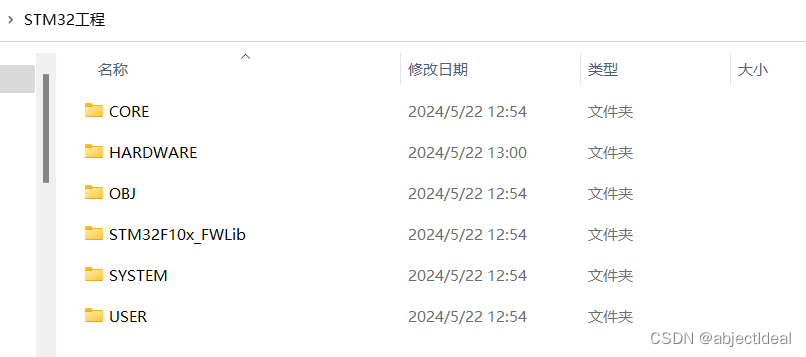

你需要创建如下6个文件

CORE：该文件通常包含与STM32微控制器核心相关的文件，这对于微控制器的启动和运行至关重要

HARDWARE：存放与硬件相关的代码，这些代码可能包括用于链接芯片与其他外部设备的驱动

OBJ：用于存放编译过程中产生的中间文件

STM32F10x_FWLib：该文件包含微控制器的外设驱动程序，系统服务函数以及其他必要的库函数

SYSTEM：包含一系列用于系统初始化和配置的源代码文件（用户编写的代码）

USER：主要用于存放用户编写的源代码，通常包含主函数main,c、系统初始化文件system_stm32f10x.c等以及其他用户自定义的源代码

2.固件库移植

创建好上面的文件后就开始将固件库移植到其中

只需要移植三个主要的文件

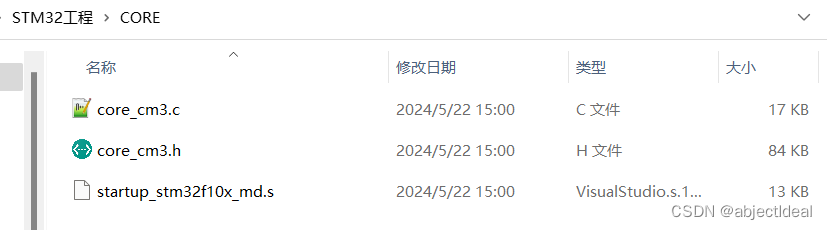

（1）CORE

首先将解压后的固件库

...\en.stsw-stm32054_v3-6-0\STM32F10x_StdPeriph_Lib_V3.6.0\Libraries\CMSIS\CM3\CoreSupport路径下的

core_cm3.c

core_cm3.h

复制到CORE中

再将...\en.stsw-stm32054_v3-6-0\STM32F10x_StdPeriph_Lib_V3.6.0\Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x\startup\arm路径下的

startup_stm32f10x_md.s

复制到CORE中

该路径下的文件是芯片容量大小的文件，可以去ST官网自己查询

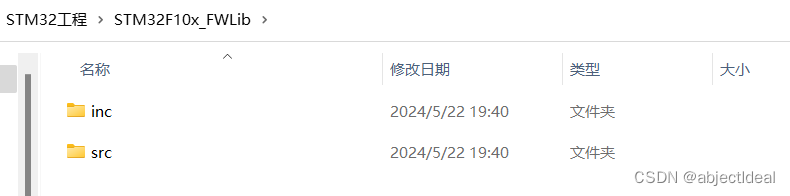

（2）STM32F10x_FWLib

完成后再将...\en.stsw-stm32054_v3-6-0\STM32F10x_StdPeriph_Lib_V3.6.0\Libraries\STM32F10x_StdPeriph_Driver路径下的

src文件

inc文件

复制到STM32F10x_FWLib文件中

（3）USER

最后将...\en.stsw-stm32054_v3-6-0\STM32F10x_StdPeriph_Lib_V3.6.0\Project\STM32F10x_StdPeriph_Template路径下的

main.c

stm32f10x_conf.h

stm32f10x_it.c

stm32f10x_it.h

system_stm32f10x.c

5个文件复制到USER中

再将...\en.stsw-stm32054_v3-6-0\STM32F10x_StdPeriph_Lib_V3.6.0\Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x路径下的

stm32f10x.h

system_stm32f10x.h

复制到USER中

至此就将固件库移植到了工程中

二、新建Keil工程

1.打开keil

2.点击Project---->New μVison Project...

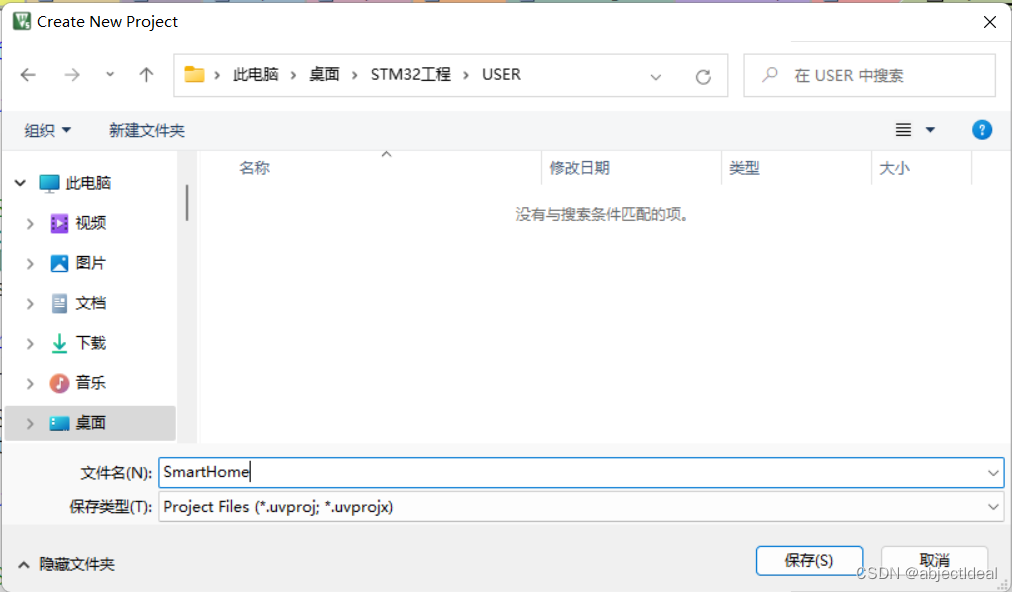

3.选择路径为...\STM32工程\USER

我这里的文件名是SmartHome

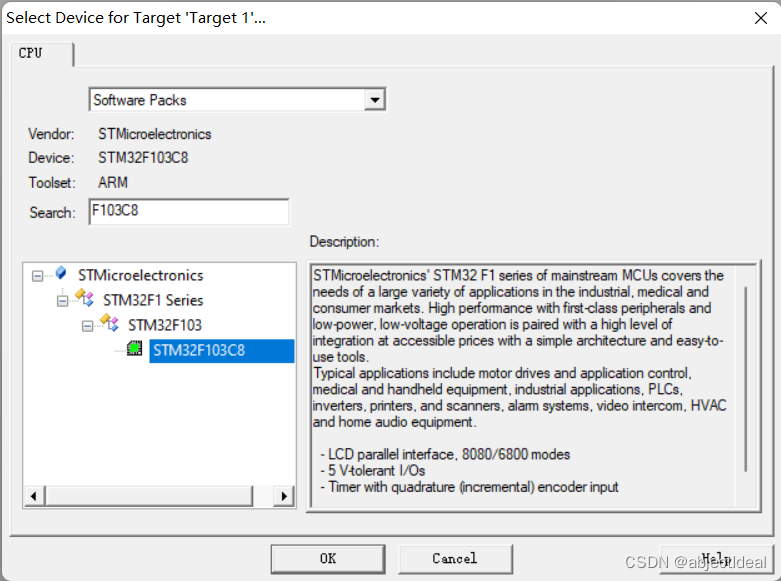

4.选择芯片

直接在Search中搜索自己开发板的芯片,我用的是stm32f103c8t6最小系统板

点击OK,随后会弹出弹窗，直接Cancel（关闭）

三、创建Groups

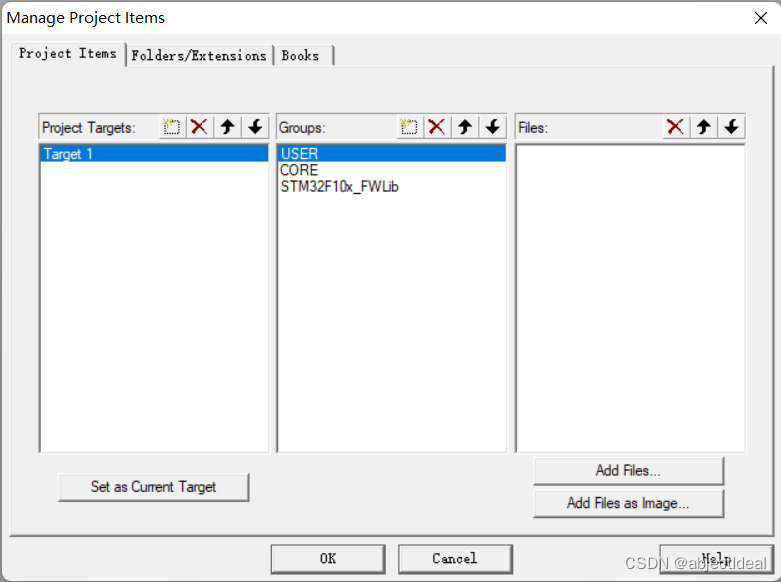

1.打开keil右击Target1--->Manage Project Items...

2.点击Groups后面的虚线方框（New（insert））创建USER、CORE、STM32F10x_FWLib

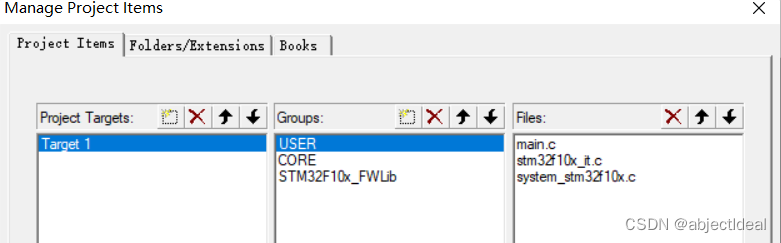

3.将工程中对应的文件添加到分组中

（1）将工程文件中USER下的

main.c

stm32f10x_it.c

system_stm32f10x.c

3个文件添加到USER分组中

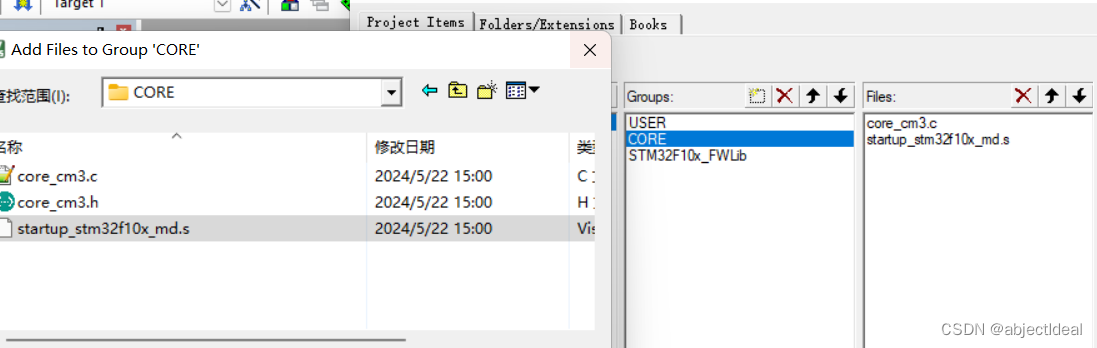

（2）将工程文件CORE中的

core_cm3.c

startup_stm32f10x_md.s

2文件添加到CORE分组中

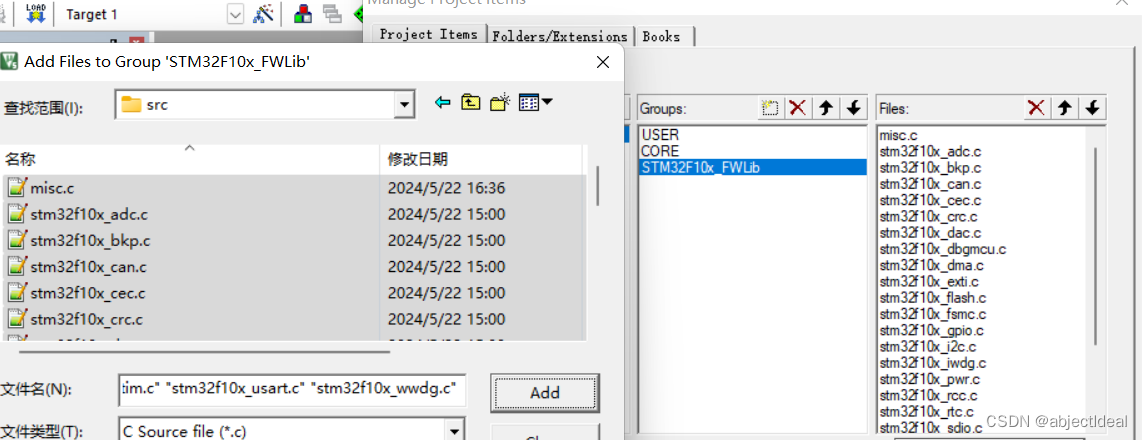

（3）最后将STM32F10x_FWLib下src中的

所有（共23个）文件

添加到STM32F10x_FWLib分组中

4.完成后点击OK

四、设置头文件路径

1.头文件目录路径设置

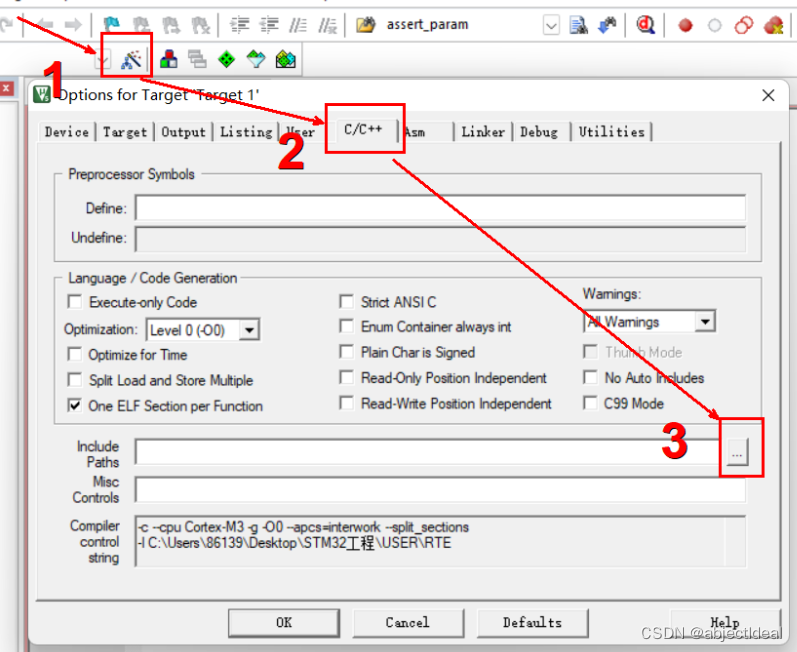

点击Options for Target...(魔术棒)--->c/c++--->include Paths

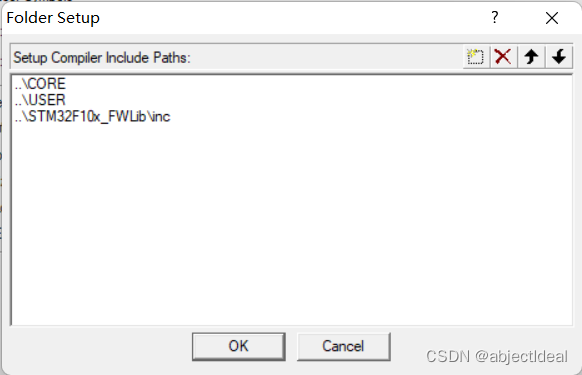

添加完成如下

2.编译

在编译之前需要将main.c中的内容替换为以下代码

#include "stm32f10x.h"


int main(void)
{

}

这个时候就可以编译了

编译完发现报错如下

大概意思是assert_param没被定义

追根究底是没有定义宏USE_STDPERIPH_DRIVER

解决方法：

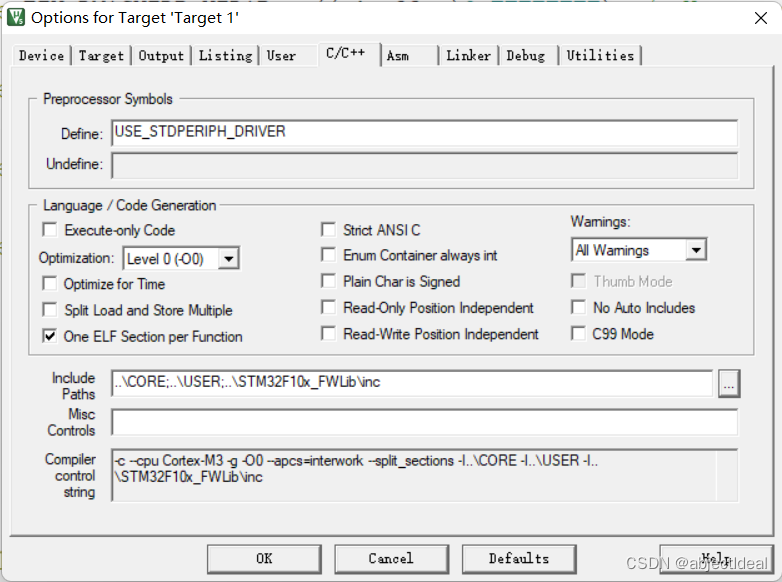

在C/C++中定义USE_STDPERIPH_DRIVER

这个时候再编译，0报错、0警告

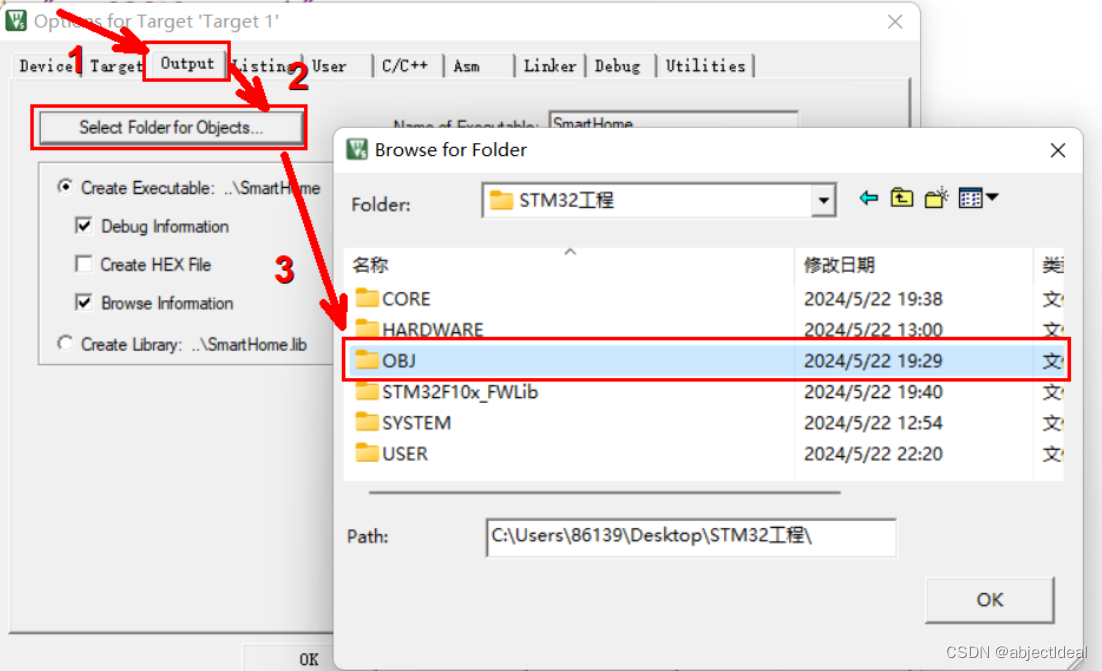

3.设置输出文件位置

双击OBJ，然后点击OK

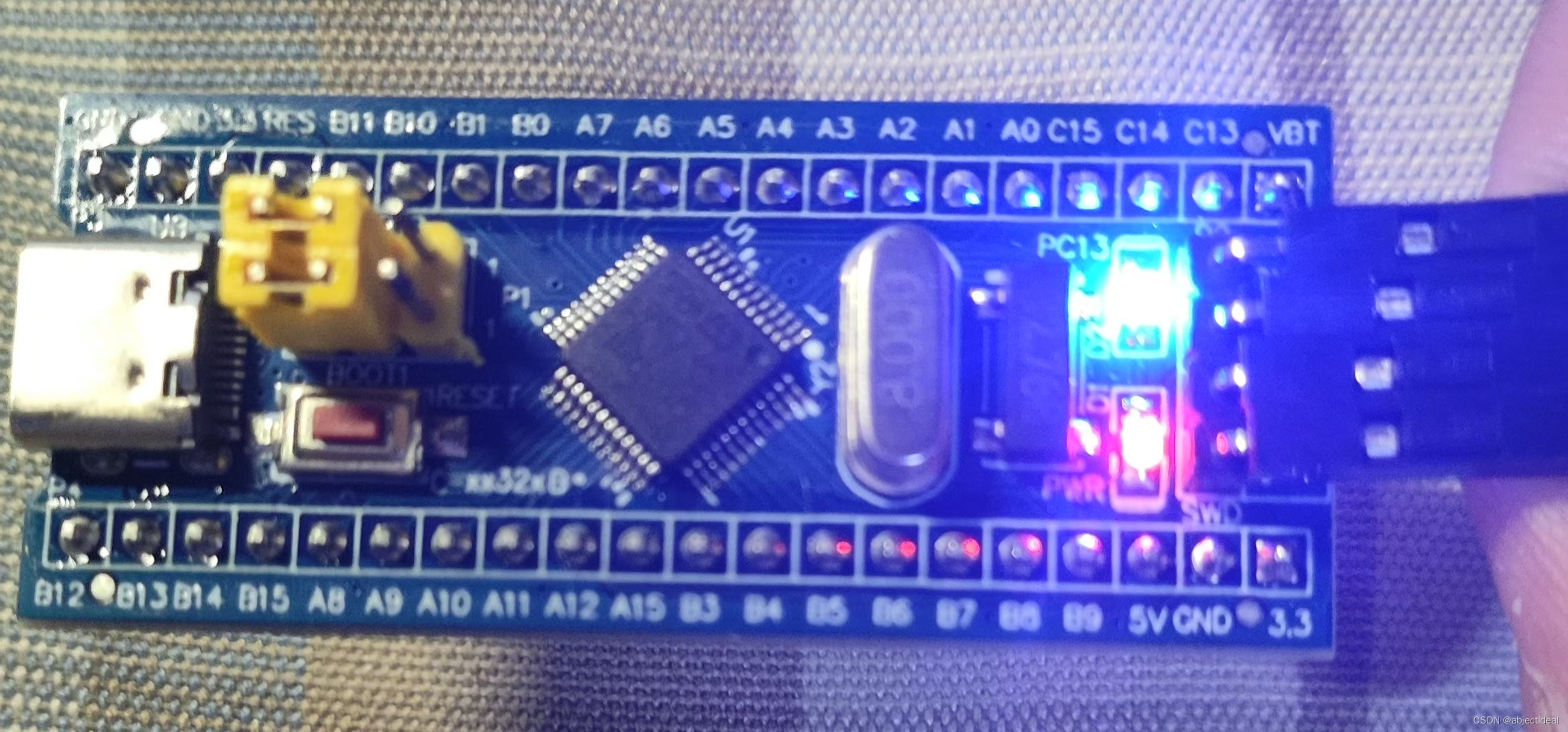

五、点亮LED

main.c函数代码如下

#include "stm32f10x.h"
#include "stm32f10x_gpio.h"
#include "stm32f10x_rcc.h"

void LED_Init(void)
{
	GPIO_InitTypeDef  GPIO_InitStructure;
 	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);	 //使能C端口时钟
	GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable, ENABLE);
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13;
 	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //推挽输出
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;//速度50MHz
 	GPIO_Init(GPIOC, &GPIO_InitStructure);	  //初始化GPIOC
 	GPIO_SetBits(GPIOC,GPIO_Pin_13);
}

int main(void)
{
	LED_Init();
	GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_RESET);//拉低，点亮LED
  while (1)
  {
  }
}

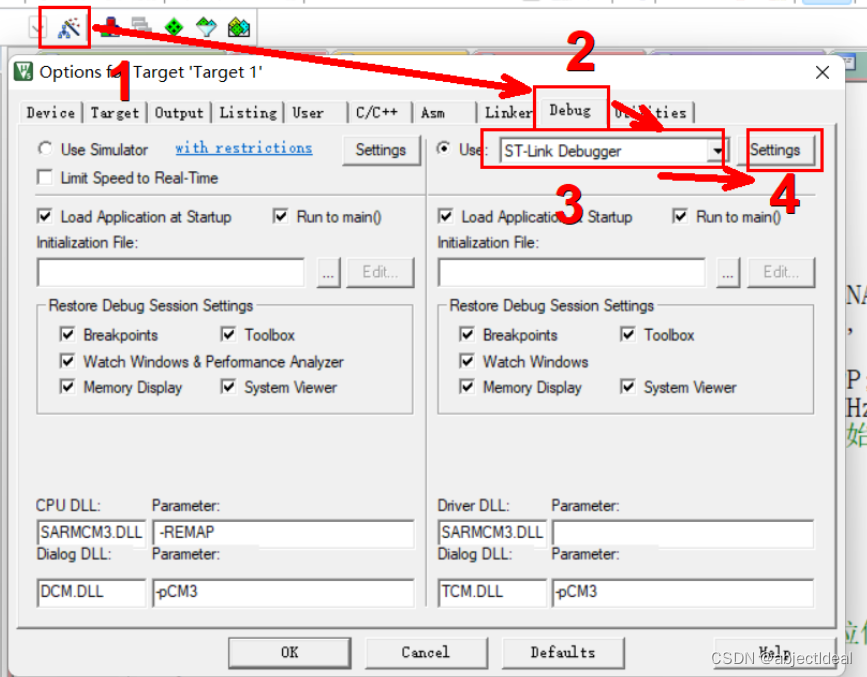

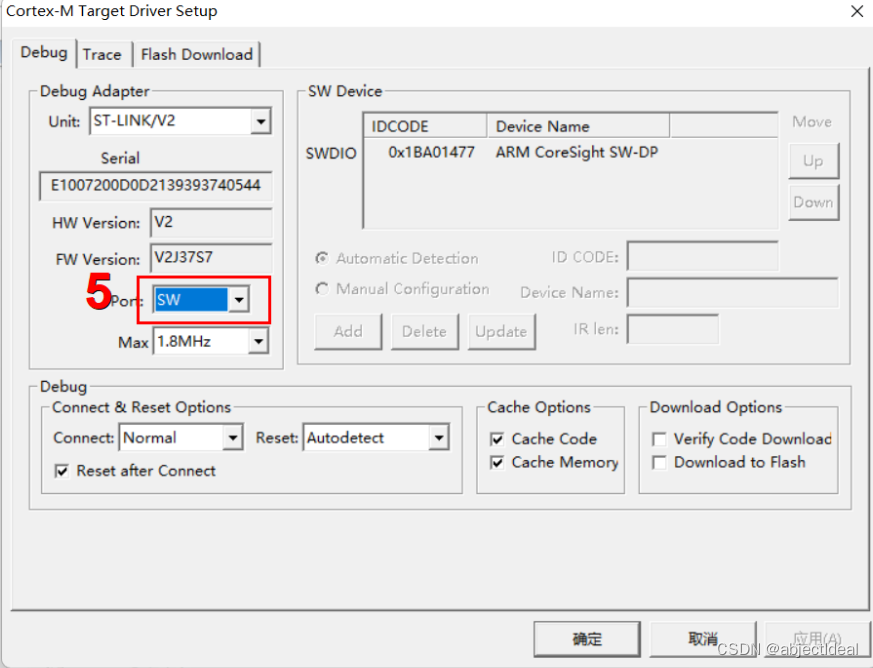

你还需要设置下载器如下
