6规划设计

6.1模板说明

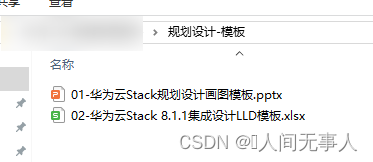

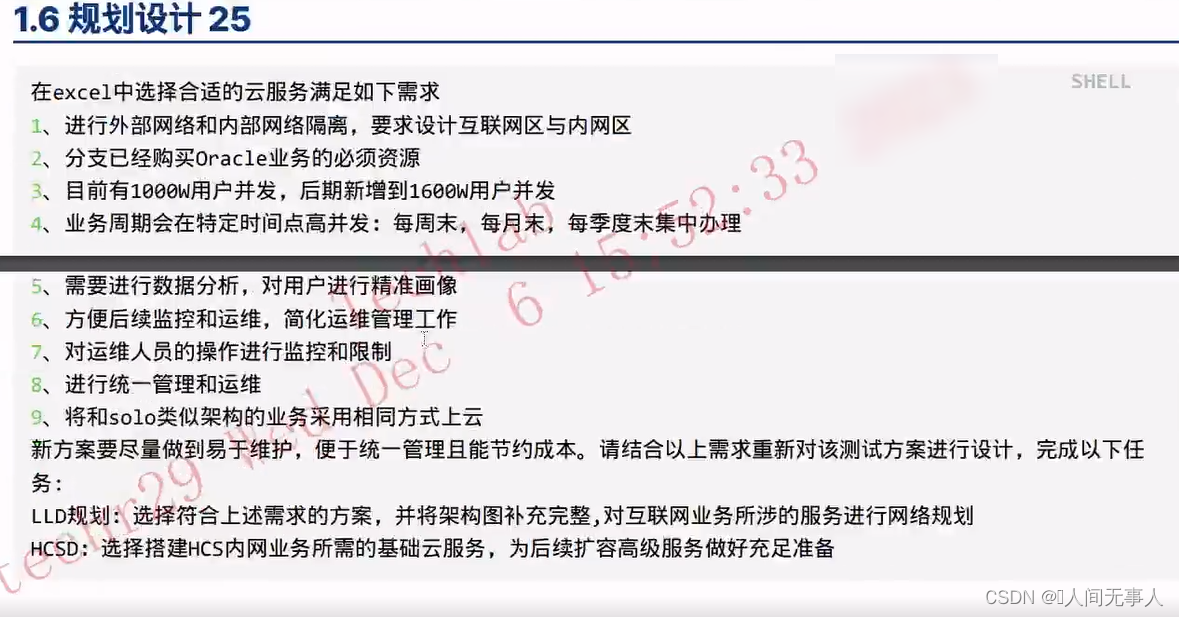

  • 考试中会给2个模板
    在这里插入图片描述

6.1.1规划设计图模板

  • 打开规划设计图ppt模板，里面有给你说明各个图标是啥意思
    在这里插入图片描述

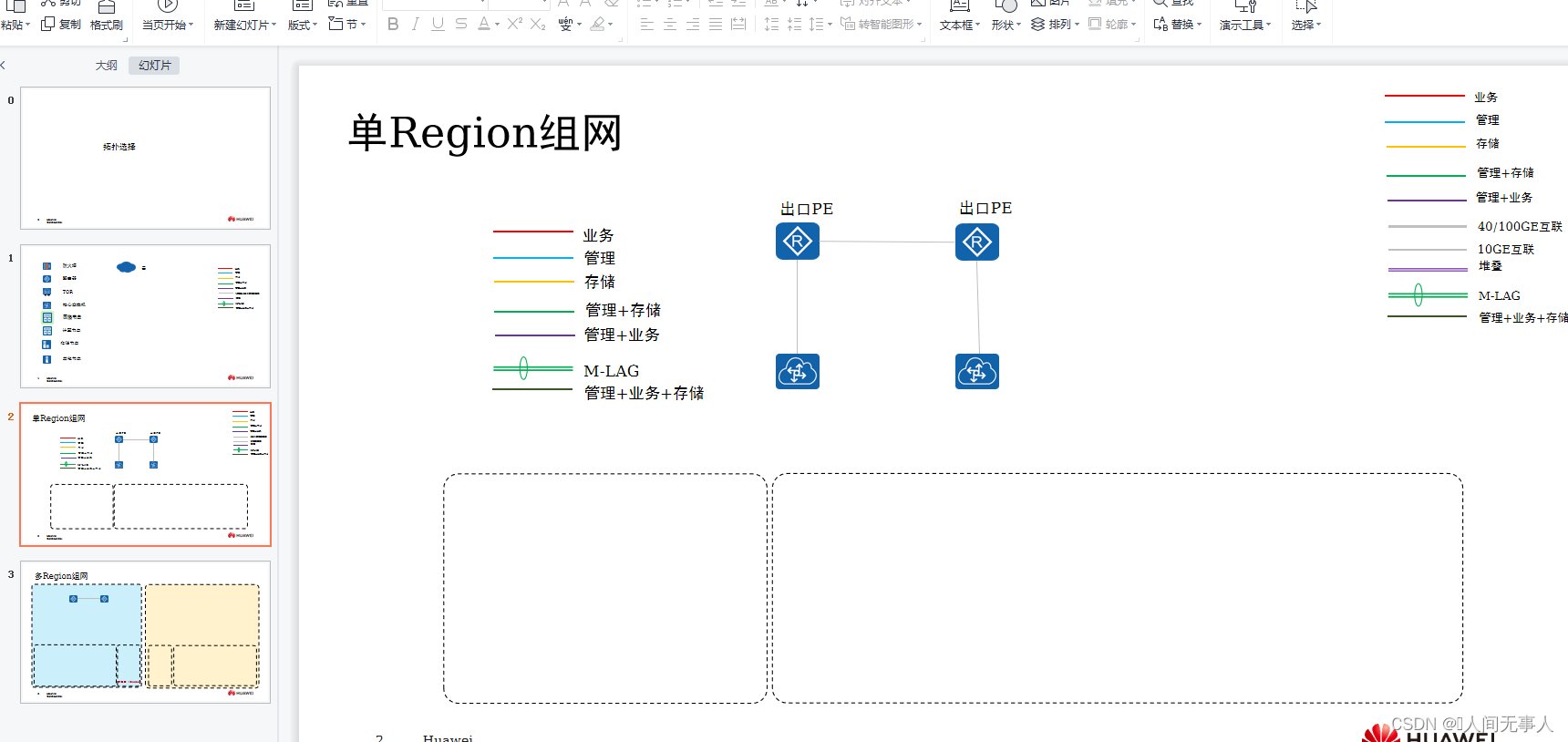

  • 单Region组网模板
    在这里插入图片描述

  • 双Region组网模板
    在这里插入图片描述

6.1.2.集成设计LLD模板

LLD模板就复杂了，后面会一一说明
在这里插入图片描述

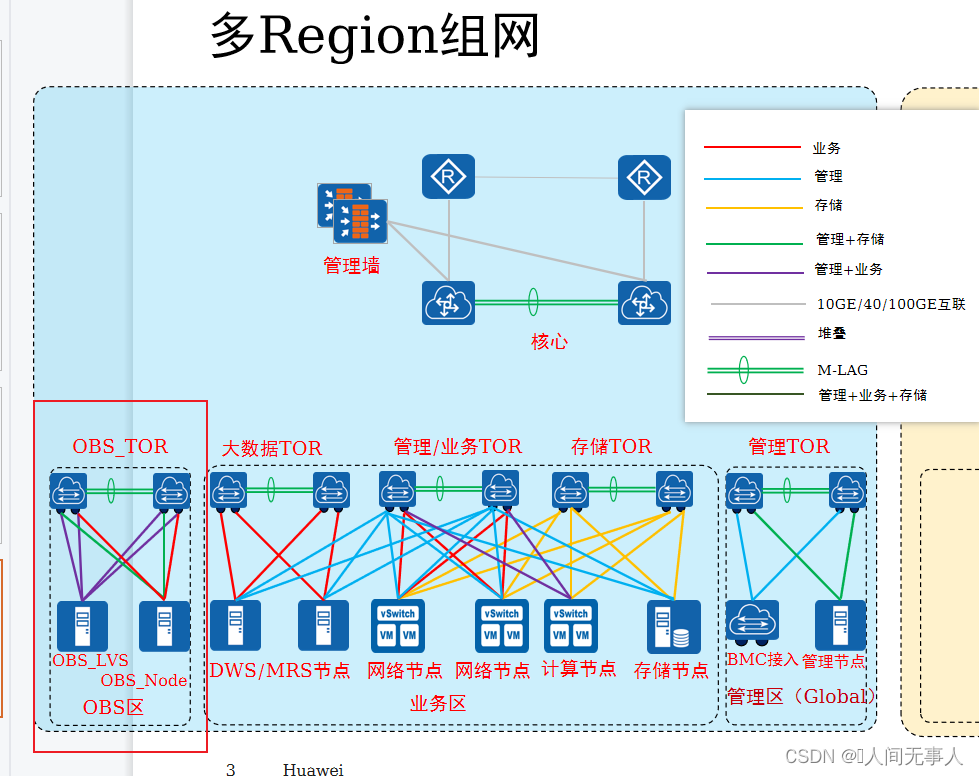

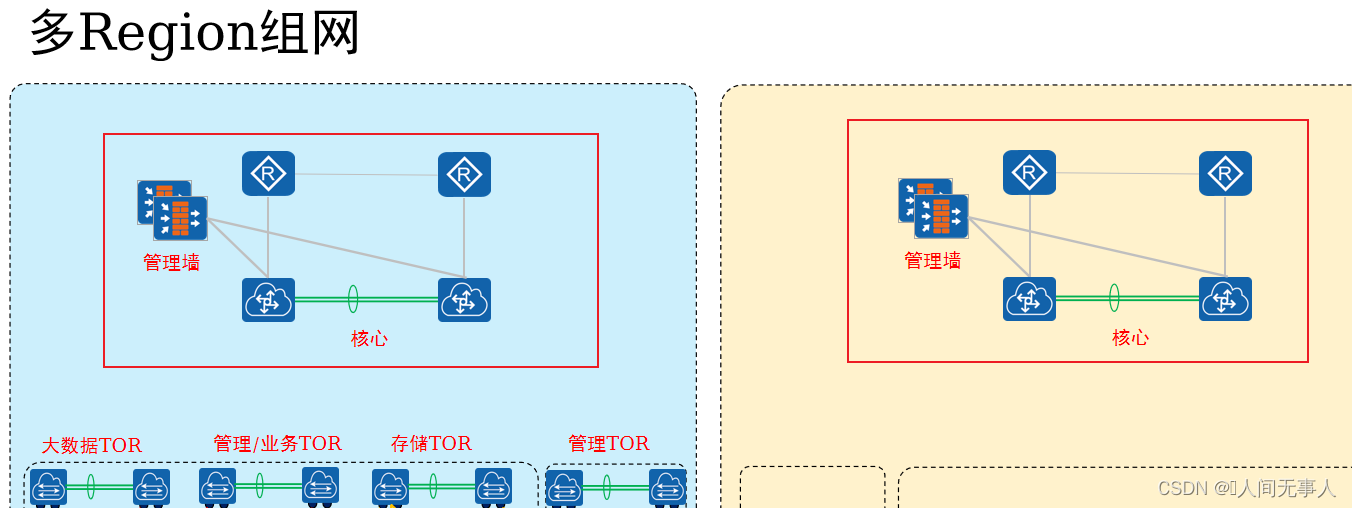

6.2 华为云Stack规划设计画图【多Region组网】

6.2.1.多Region说明和画图说明

  • 多Region组网说明：

    • 1）两个Region分别都是单核心组网。
    • 2）首Region和其他Region的核心交换机之间需要三层可达。因为ManageOne和Console部署在Global区，需要同时管理两个Region，两个Region的管理面需要打通。Region区的管理网络(External_OM、DMZ_Service、OBS_OM)需要与Global区的External_OM、DMZ_service和OBS_OM平面互通。支持云连接服务（可选）时，Region区的vRouter集群VTEP IP（Loopback地址）需要与Global区的vRouter集群VTEP IP（Loopback地址）互通。
      Globla Public与Region Public，Global DMZ与Region DMZ默认不需要过防火墙配置安全策略。Global Publuc/DMZ与Region Public/DMZ互访，Global与Region存在跨安全区的访问，通过Global的防火墙上实现跨域访问，只需要在Global所在管理墙配置安全策略。
    • 3）如果双Region的方案叠加管理面跨Region容灾或CSDR，则主备Region需部署ManageOne主备容灾；CSDR要求生产和容灾Region的存储复制面需要打通，因此业务核心之间需要连线。
    • 4）两个业务核心之间是否需要其他业务流量互通(除了CSDR场景下的存储复制互通)，比如EIP，IPSec-VPN或者路由直通等互通，按照具体项目要求实现。
    • 5）CSDR场景，存储复制网络的网关配置在业务核心的InterConnection VRF，两个Region的存储复制流量互通不需要过防火墙。两个Region的InterConnetion VRF的网络互通不需要过防火墙。存储节点存储复制口仅在CSDR场景需要。
    • 6）首Region和从Region间的Public VRF和Public VRF、DMZ VRF和DMZ VRF、OMAccess VRF和OMAccess VRF之间互通的流量过防火墙统一到核心交换机的Internet VRF，通过核心交换机首Region和从Region间的Internet VRF之间互联的三层口互通；在每个Region的管理墙上配置安全策略，实现集中到Internet VRF的Region间互通。Region间Public VRF和DMZ VRF跨VRF互通的流量需要在Global Region的管理墙上配置安全策略，实现跨VRF的互通。
    • 7）多region组网支持高阶服务，CSDR服务与高阶服务无关。
      注：多Region组网下的管理平面互通需求：
      Region区的管理网络(External_OM、DMZ_Service、OBS_OM)需要与Global区的External_OM、DMZ_service和OBS_OM平面互通。支持云连接服务（可选）时，Region区的vRouter集群VTEP IP（Loopback地址）需要与Global区的vRouter集群VTEP IP（Loopback地址）互通。

  • 画图说明

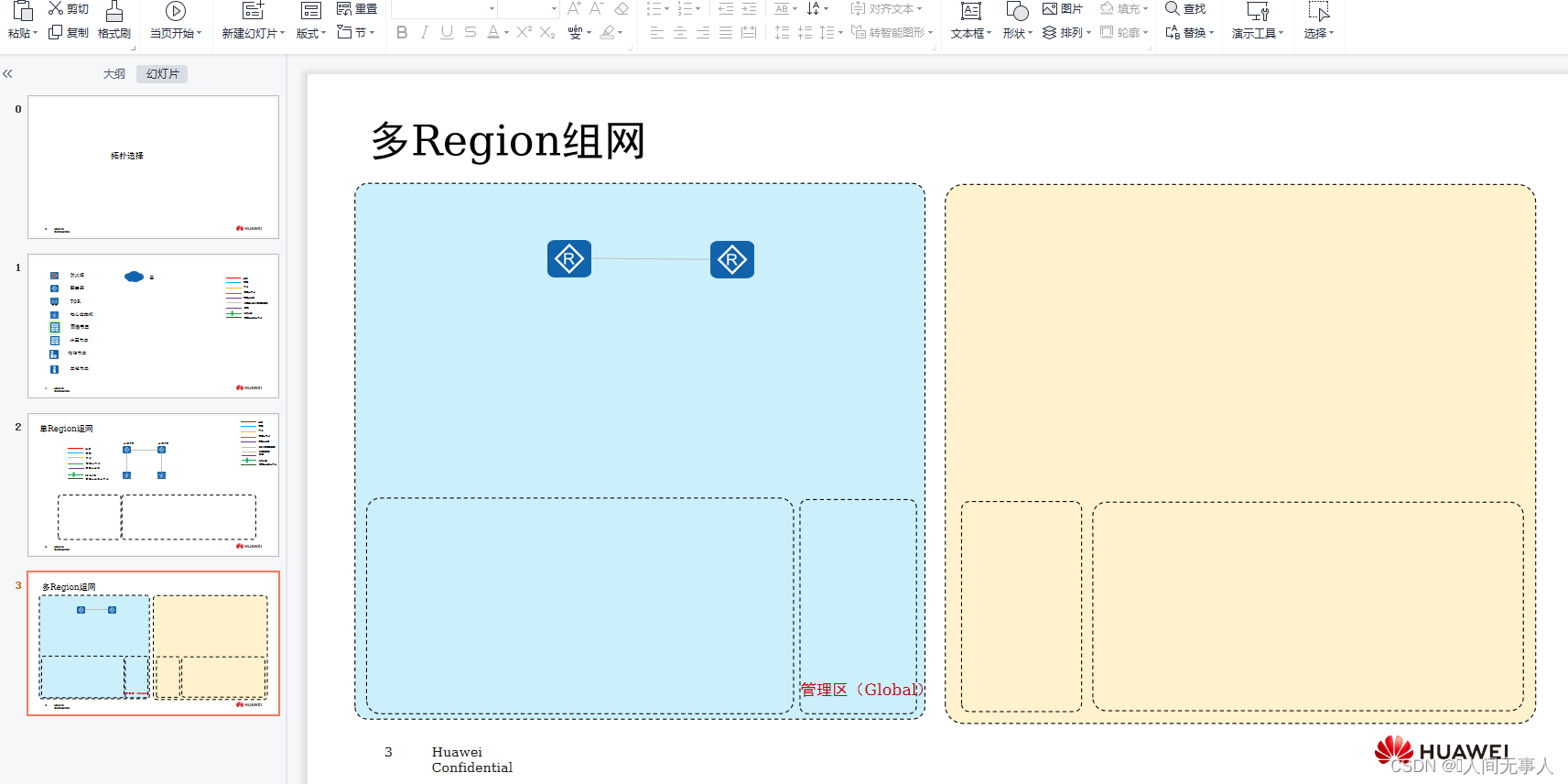

    • 先将需要的复制粘贴出来，放到空白的地方先进行连线

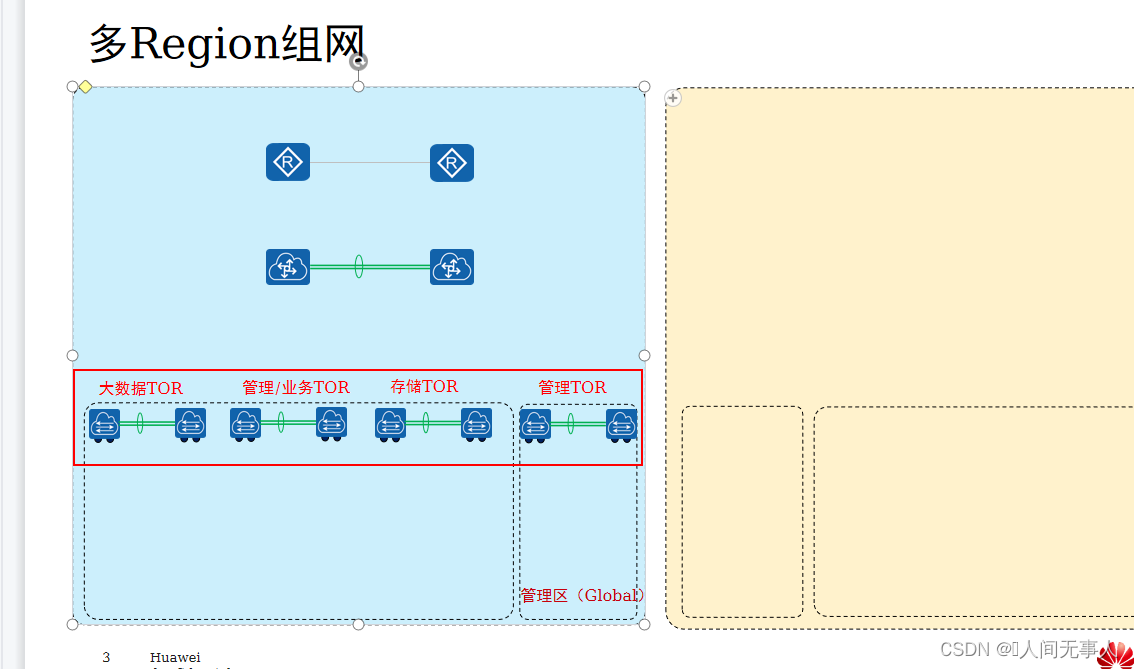

      在这里插入图片描述

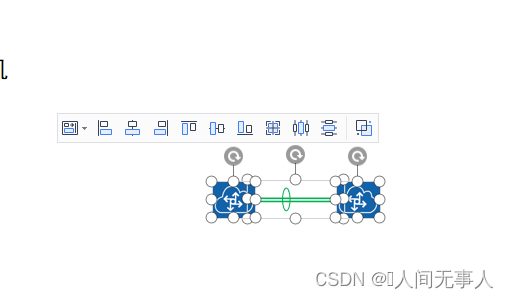

    • 然后选中刚组合好的
      在这里插入图片描述
    • 按组合键ctrl+g合并，这样就得到一个组合了，后面就有无数个这样小的组合凑在一起，继续组合成一个大的模块
      在这里插入图片描述

6.2.2.核心交换机画线

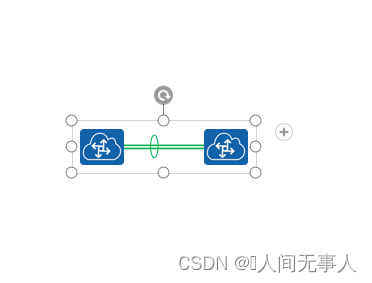

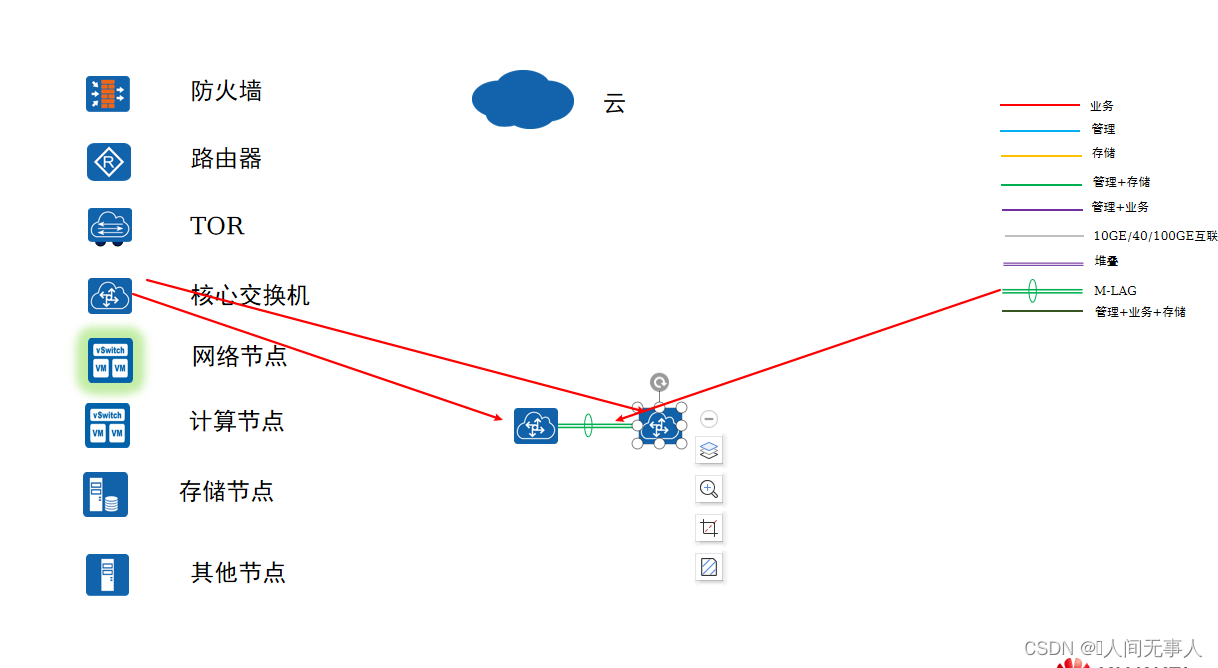

  • 下面2个图标组成
    在这里插入图片描述

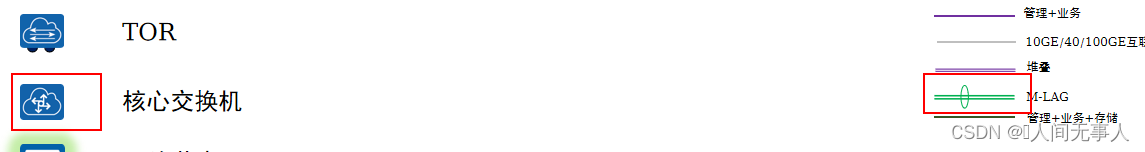

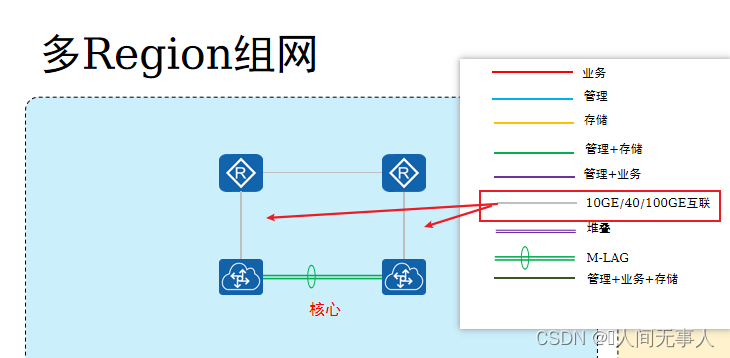

  • 核心交换机如下图，放到多REgion组网中和模板中的2个已有图标对其，并命名和连线【灰色线去模板中复制】
    在这里插入图片描述

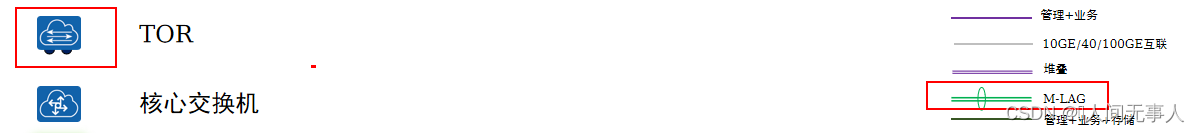

6.2.3.TOR交换机画线

  • 下面2个组成【注意TOR图标中下面2个黑点，不要漏】
    在这里插入图片描述
  • 最终放到多Region组网中如下形式，并命名
    在这里插入图片描述

6.2.4.防火墙画线

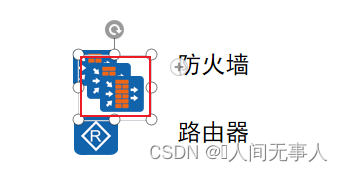

  • 防火墙复制粘贴2次并组合2个
    在这里插入图片描述

  • 操作

    • 1、命名管理墙
    • 2、连线到2个核心交换机上
    • 3、然后整体复制一份到右边
      在这里插入图片描述

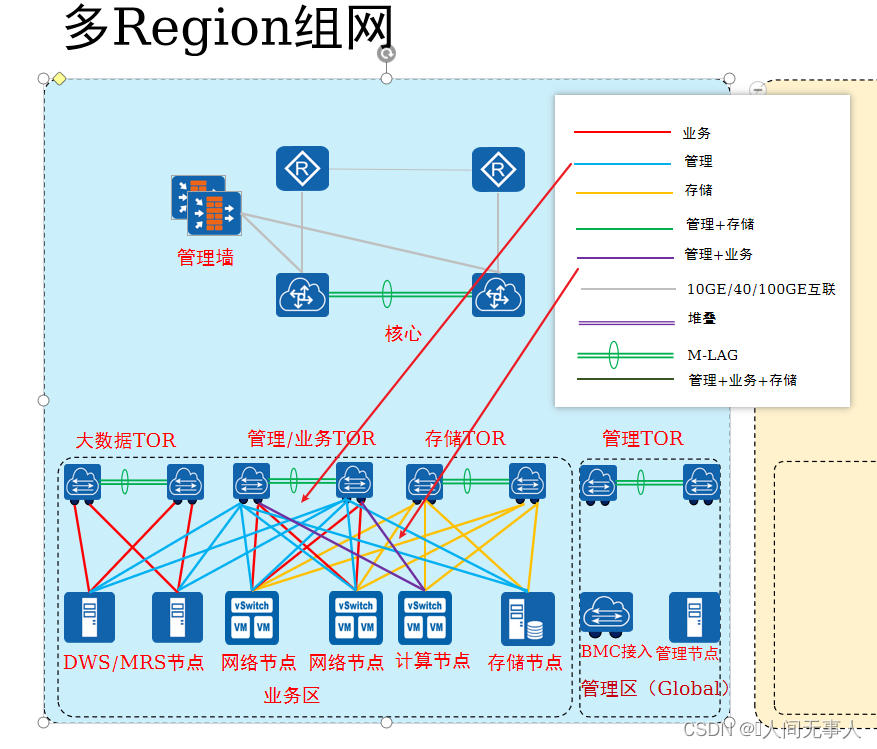

6.2.5.业务区连线

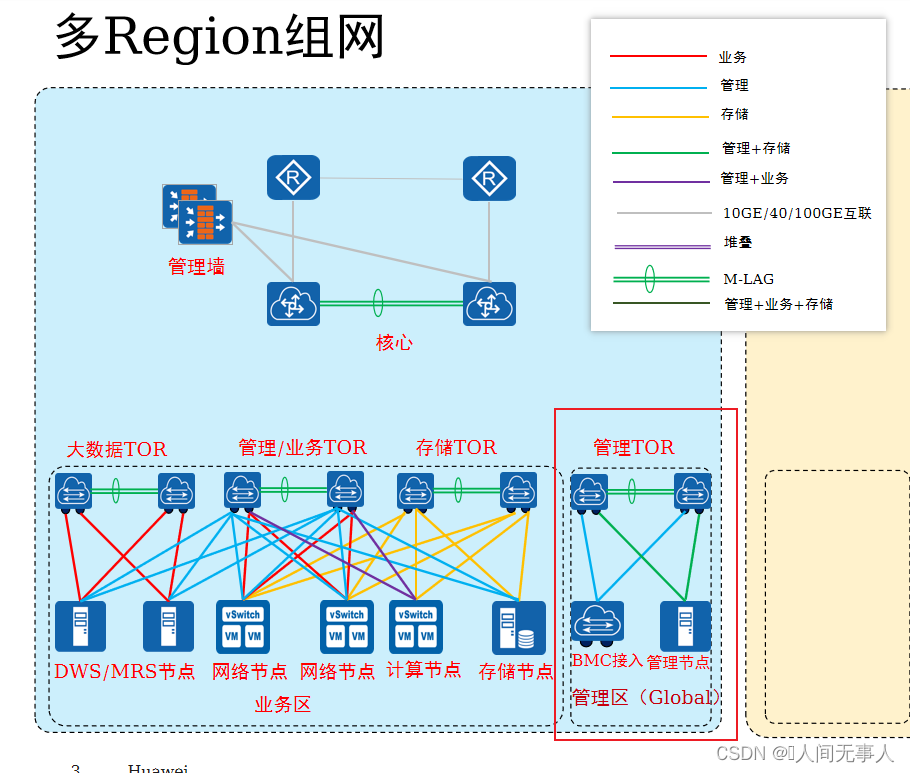

6.2.5.1.业务和存储画线【红色和黄色线】

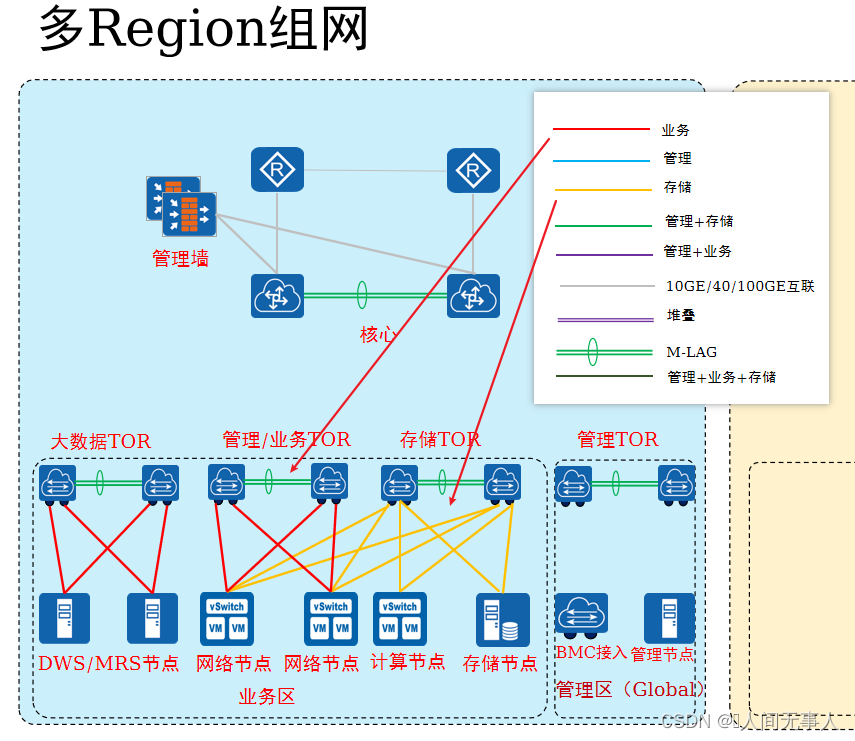

  • 业务连线说明【粘贴模板中的线】
    • 1、大数据TOR分别连接DWS/MRS节点的2个节点上【红色共4条线】
    • 2、管理/业务TOR分别连2个网络节点上【红色共4条线】
    • 3、存储TOR分别连接计算节点、存储节点和2个网络节点上【黄色共8条线】
      在这里插入图片描述
6.2.5.2.管理和管理+业务画线【蓝色和紫色】
  • 业务连线说明【粘贴模板中的线】
    • 1、管理/业务TOR连线除了计算节点外的所有节点【蓝色共10条线】
    • 2、管理/业务TOR分别连线计算节点【紫色共2条线】

在这里插入图片描述

6.2.6管理区画线【蓝线和绿线】

  • 业务连线说明【粘贴模板中的线】
    • 1、管理TOR中的2个TOR分别连接BMC接入【蓝线共2根】
    • 2、管理TOR中的2个TOR分别连接管理节点【绿线共2根】
      在这里插入图片描述

6.2.7.互联网Region复制节点连线到内网Region

  • 需要复制的内容
    • 1、管理区所有内容【多余的虚线外框记得删除】
    • 2、业务区所有内容【多余的虚线外框记得删除】
  • 需要修改的地方
    • 1、大数据业务TOR改为BMS业务TOR
    • 2、DWS/MRS节点改为BMGW BMS
    • 3、删除管理/业务TOR连接BMS的2根线
    • 4、将2个存储TOR连接到BMS上
    • 5、将右边所有字体颜色改为黑色
      在这里插入图片描述

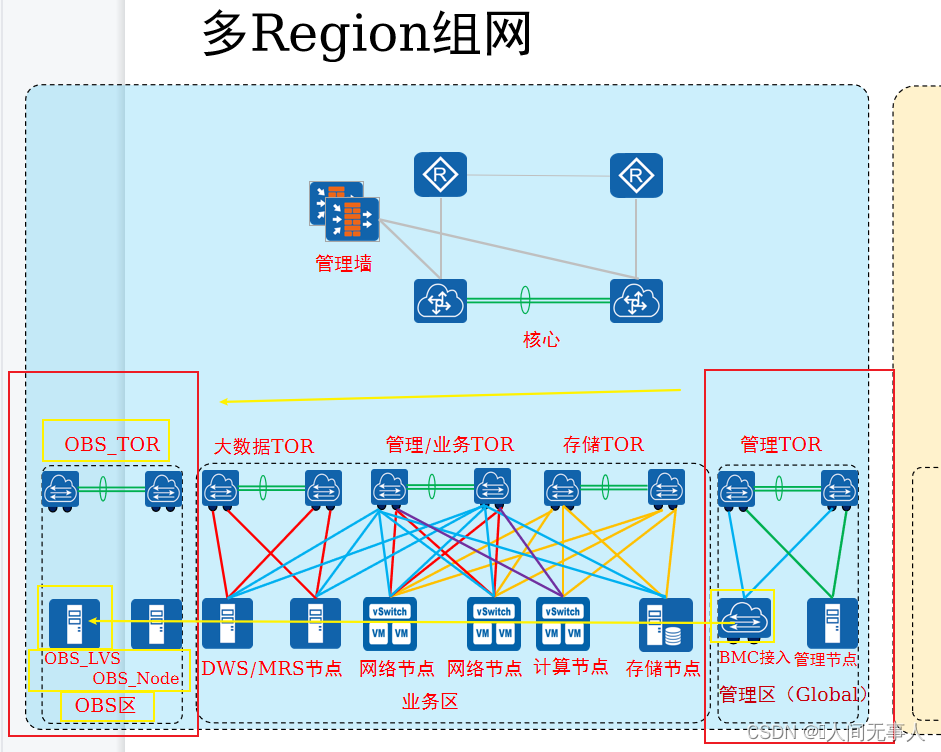

6.2.8.OBS区画线【紫色、绿色和红色线】

  • OBS区准备【只有互联网Region有】

    • 1、扩宽左边大框线
    • 2、将管理区内容复制一份到左边，删除连线
    • 3、将TOR节点替换为旁边的计算节点
    • 4、重命名4处名字
      在这里插入图片描述

  • 业务连线说明【粘贴模板中的线】

    • 1、2个OBS_TOR连接OBS_LVS【双节点，所以一个OBS_TOR有两条线连接到OBS_LVS】【紫色线共4条线】
    • 2、2个OBS_TOR连接OBS_Node【绿色共2条线】
    • 3、2个OBS_TOR连接OBS_Node【红色共两条】
      在这里插入图片描述

6.2.9.运维墙、堡垒机、BMC汇聚添加和连线

  • 添加内容

    • 1、左边左上角添加互联网Region，右边左上角添加内网Region【这内容其实可以一开始就添加的】
    • 2、添加一个运维墙【将管理墙复制一份过来缩小一点即可】并命名，用虚线外框包围【下面OBS_TOR中的外框复制过来缩小即可】
    • 3、添加一个堡垒机【就是其他节点的图标过来缩小即可】
    • 4、添加BMC汇聚【2个TOR组成后缩小一点即可】并命名，用虚线外框包围【下面OBS_TOR中的外框复制过来缩小即可】
    • 5、将刚添加的3个复制到右边，并将字体改为黑色
      在这里插入图片描述

  • 连线【10GE线】

    • 1、先给下图中的路由命名为PE【右边改黑色】
    • 2、运维墙分别连接2个PE、2个核心、堡垒机、BMC汇聚【灰色共6根】
    • 3、BMC汇聚连一根虚线到BMC接入【10GE线复制粘贴后改为虚线格式】
    • 3、左边右边同步上面画线

在这里插入图片描述

6.2.10添加云和Region互联线

  • 添加云并连线【10GE线】

    • 1、添加一个云到右上角并命名企业内部接入【12号字体白色，字体需全部在框内】，并拷贝到右边
    • 2、云分别连线到2个核心交换机上 【灰色线共2根】
    • 3、右边同步上面连线
      在这里插入图片描述

  • 添加Region互联线

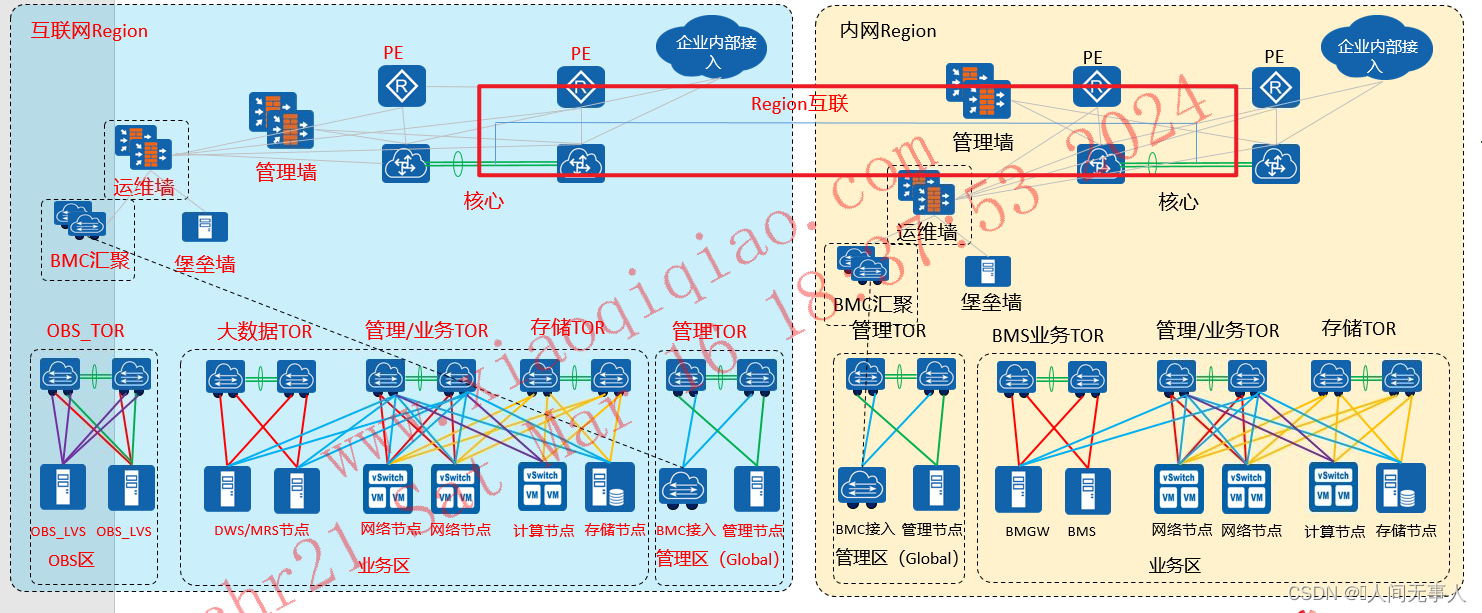

    如下图，用一根线连接互联网Region和内网Region，并命名Region互联
    在这里插入图片描述

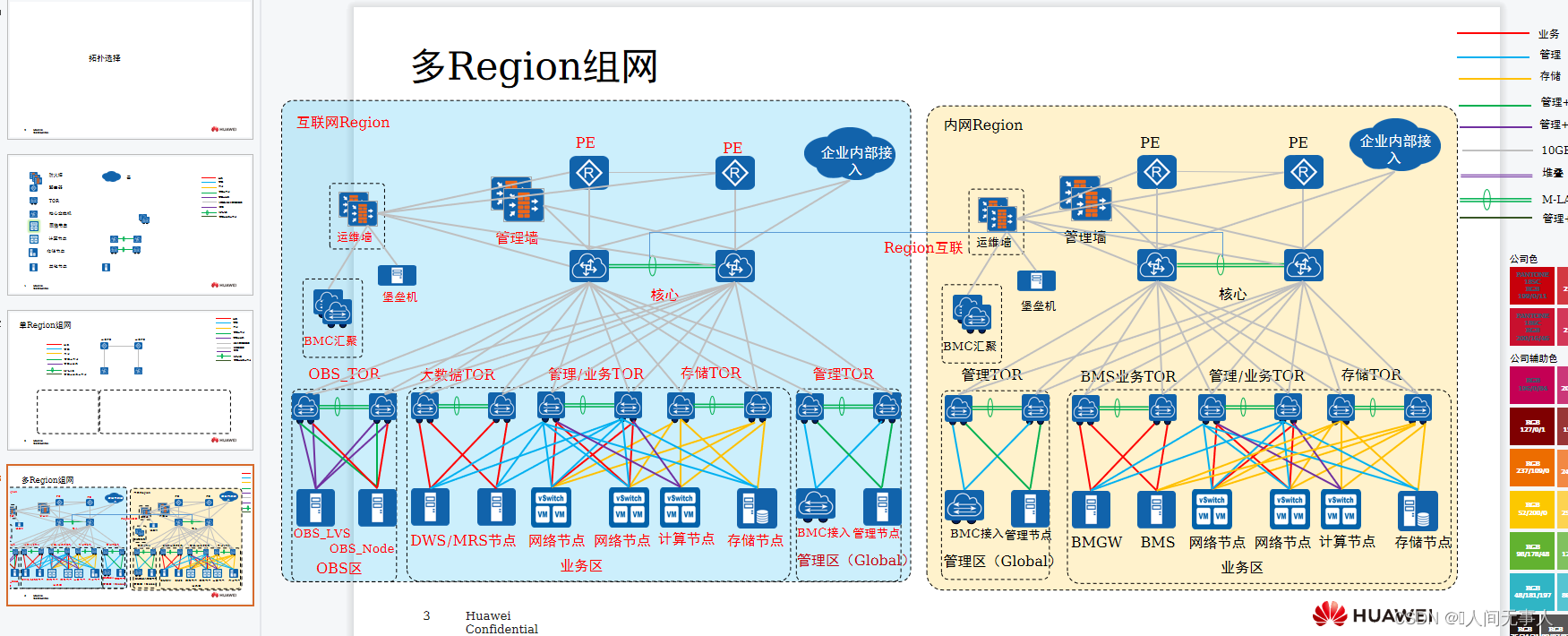

6.2.11.添加核心交换机到TOR的连线【成品】

  • 最后一步，2个核心分别添加到所有TOR节点的连线【10GE线】
    • 互联网region【灰色线共20根】
    • 内网Region【灰色线共16根】
    • 多Region组网 标题删掉

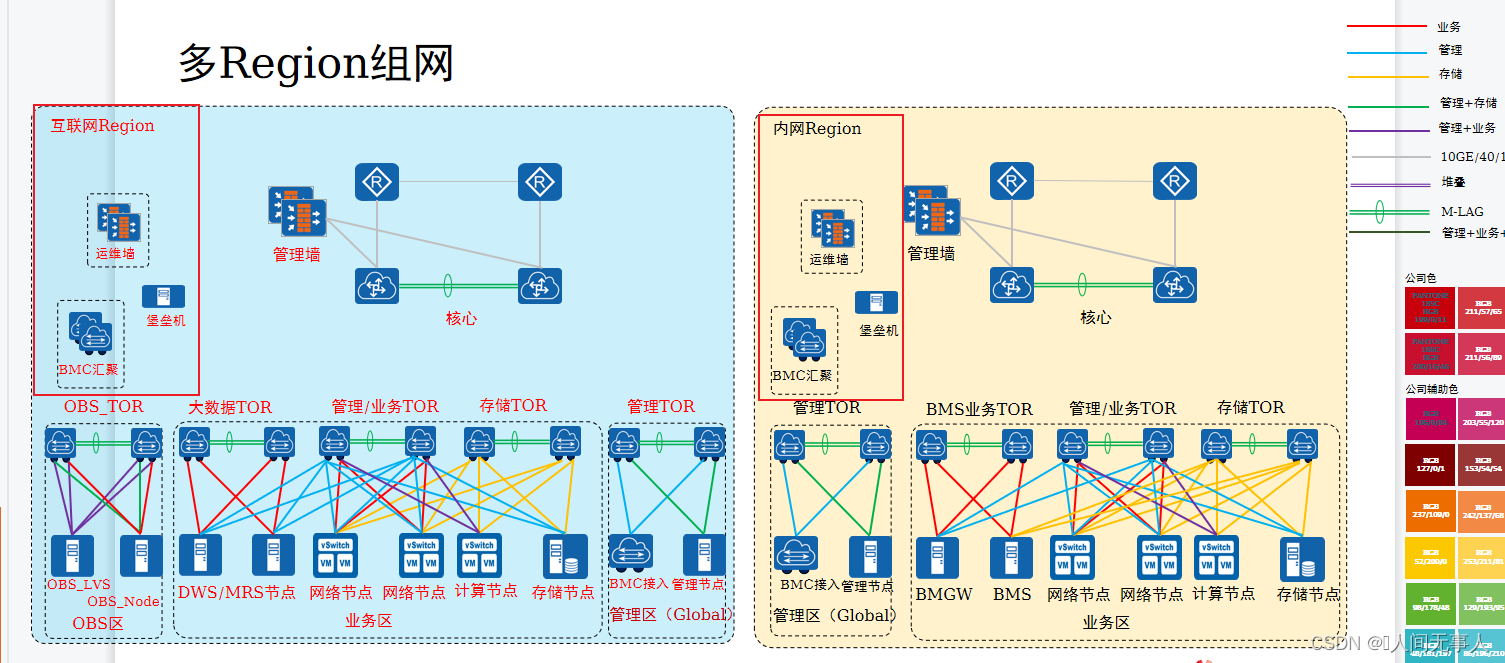

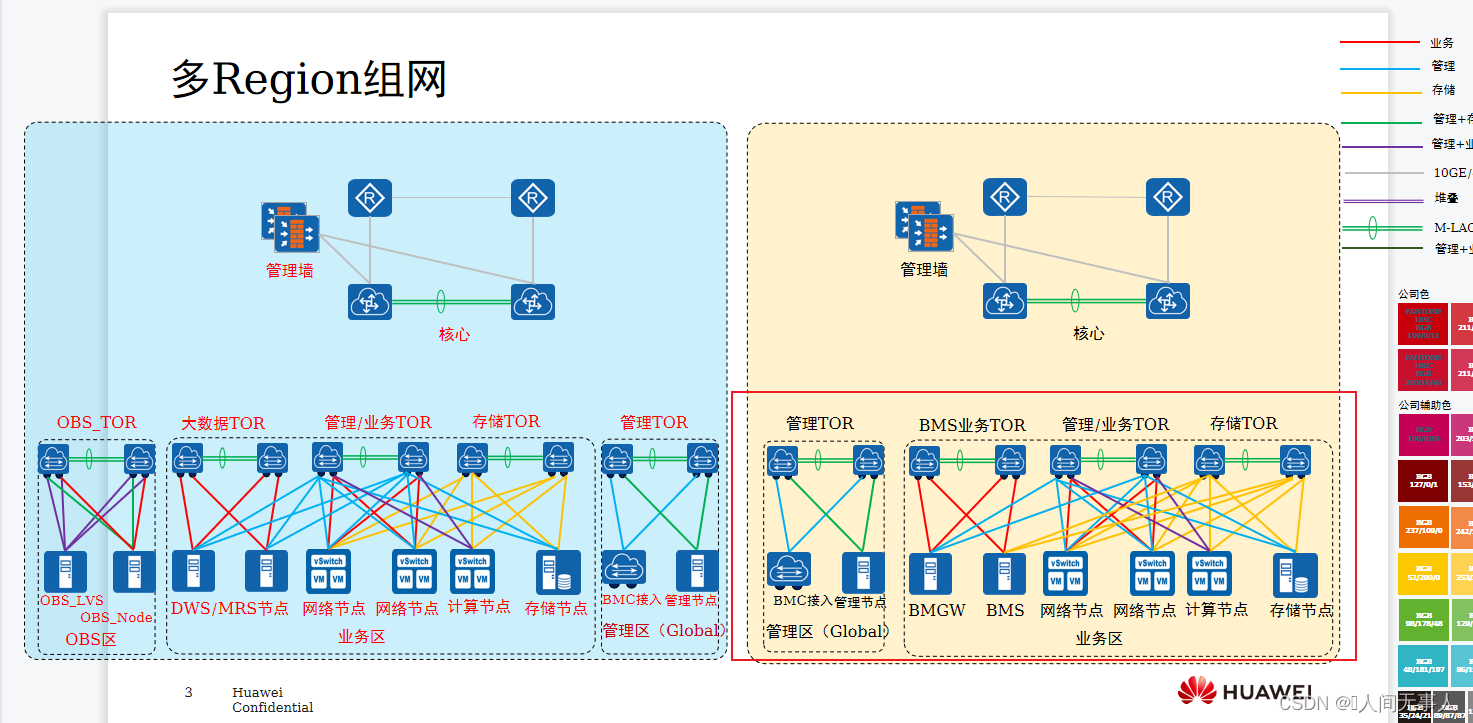

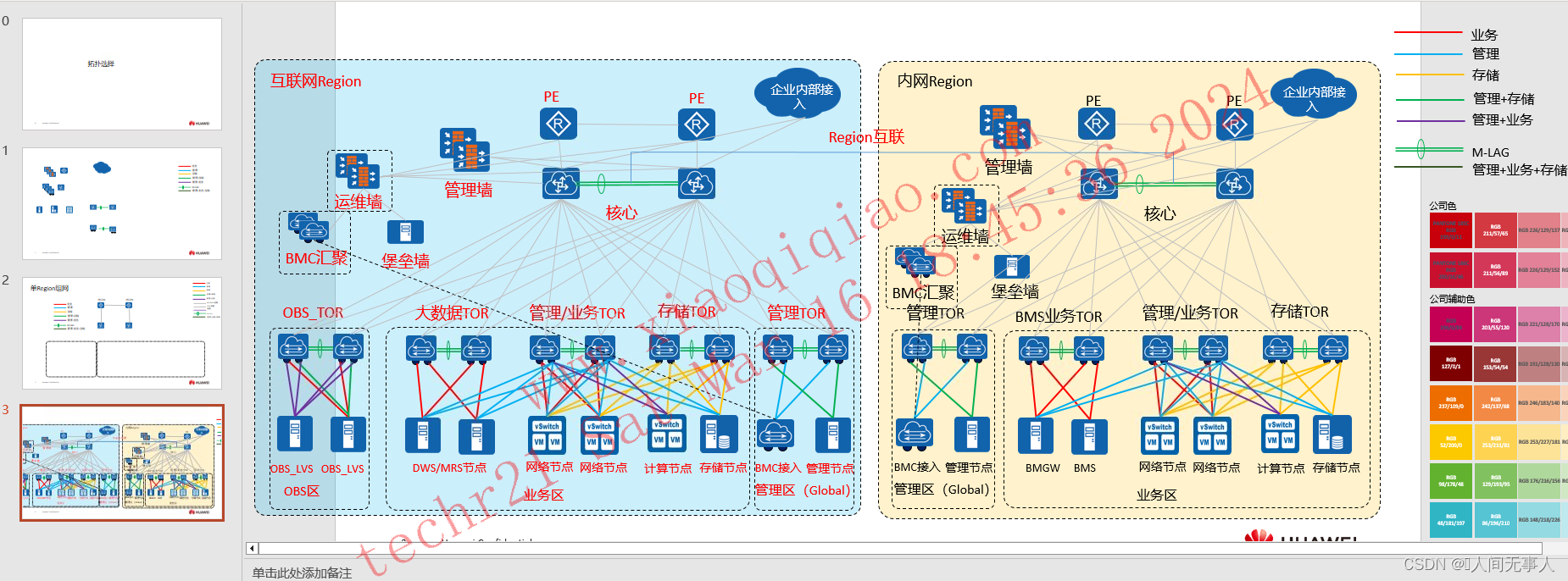

    • 连接最终成品如下
      在这里插入图片描述
      在这里插入图片描述

6.3.集成设计LED规划【互联网】

先复制一份副本，副本保留，直接打开原件
在这里插入图片描述

6.3.1.基本信息

6.3.1.1项目基本信息

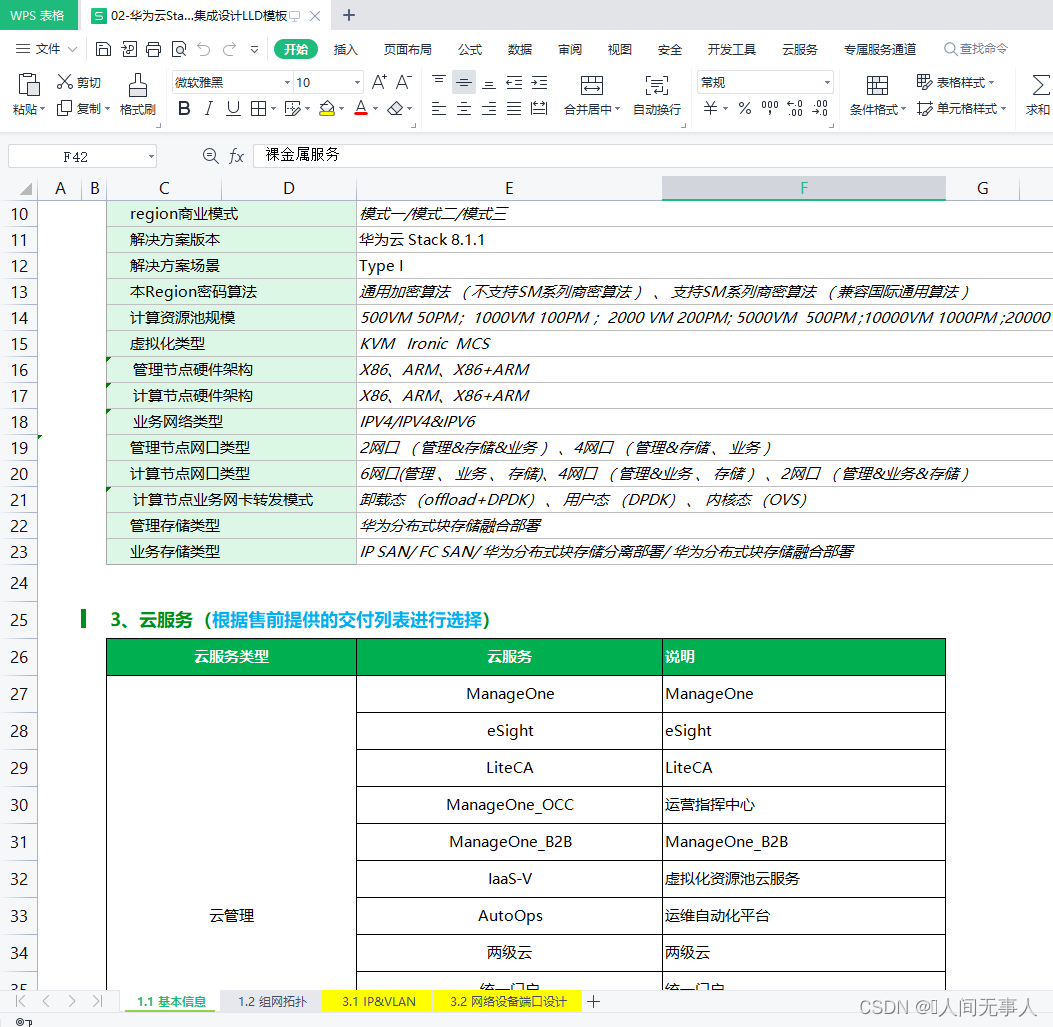

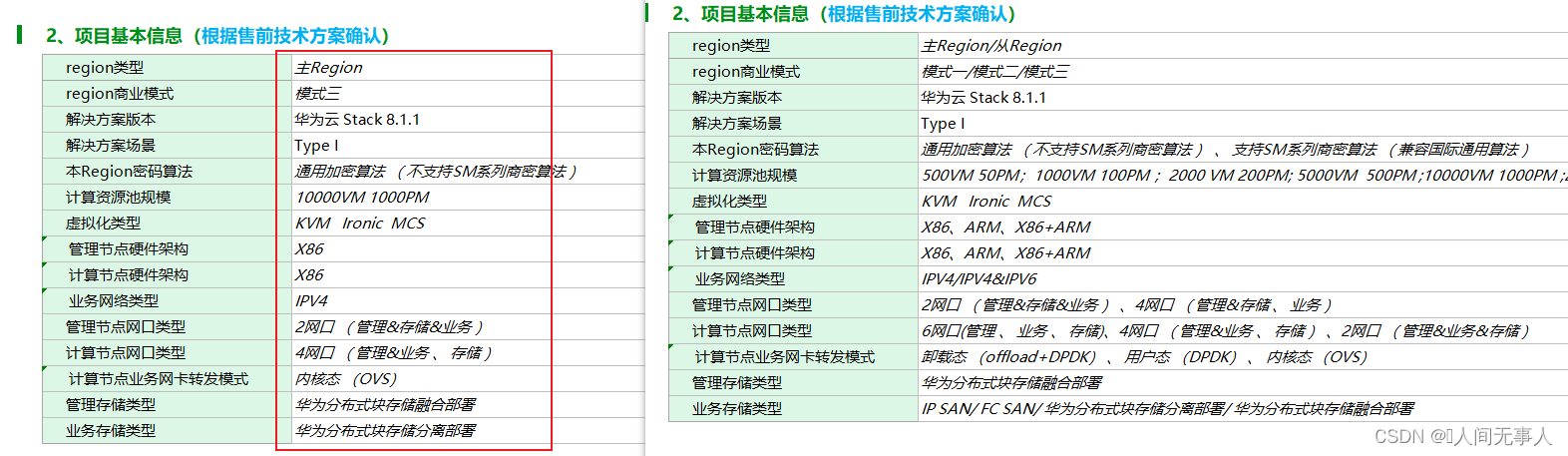

修改为下图中左边内容
在这里插入图片描述

6.3.1.2.云服务（根据售前提供的交付列表进行选择）

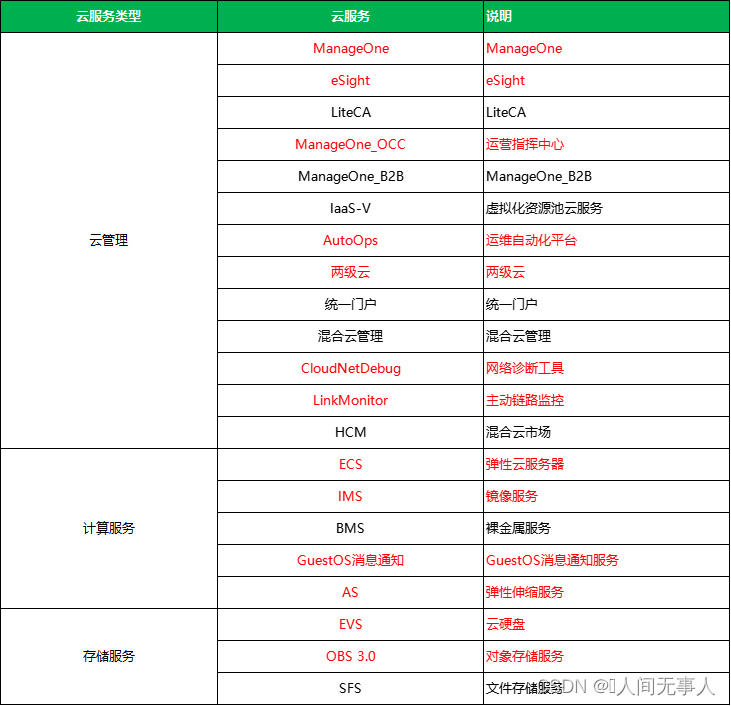

6.3.1.2.1.云管理、计算服务、存储服务

如下内容标红
在这里插入图片描述

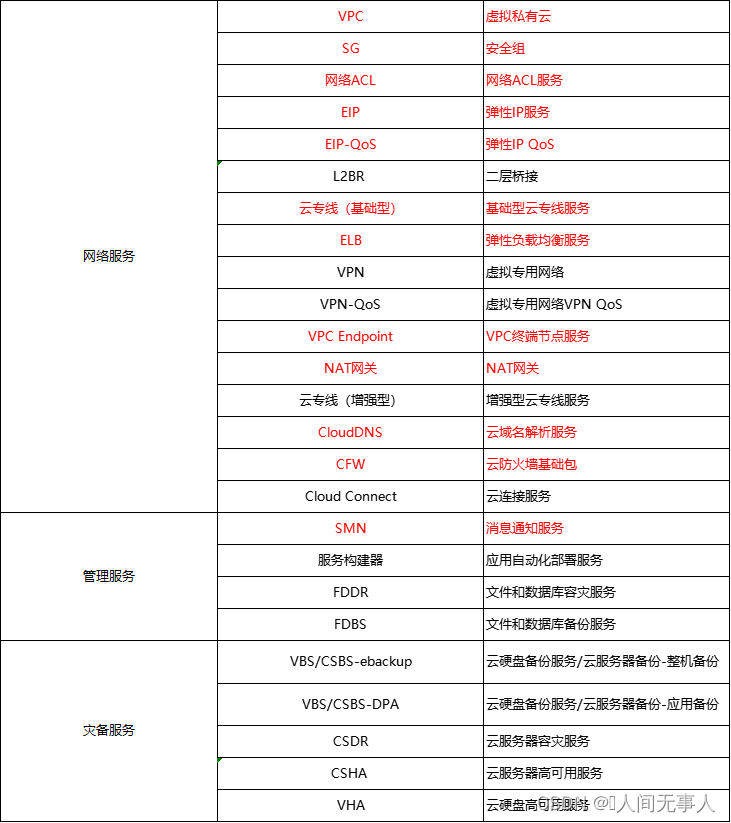

6.3.1.2.2.网络服务、管理服务、灾备服务

如下内容标红

在这里插入图片描述

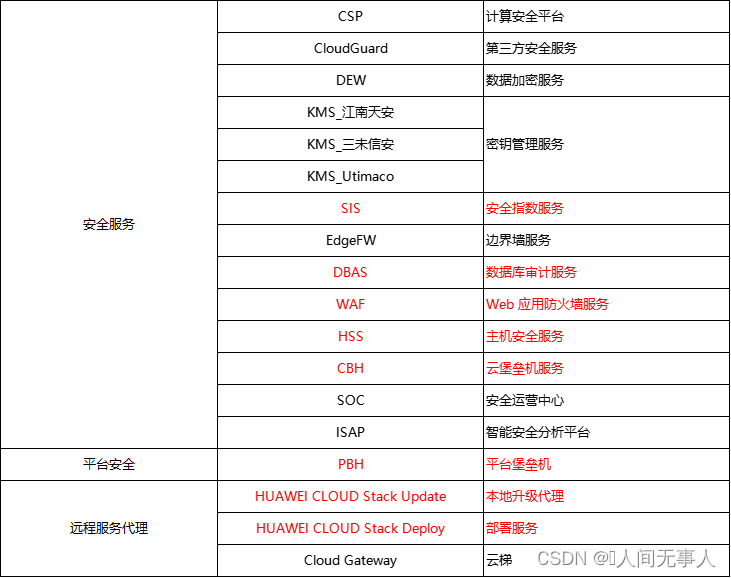

6.3.1.2.3.安全服务、平台安全、远程服务代理

如下内容标红
在这里插入图片描述

6.3.1.2.4.智能数据、AI平台、通用AI

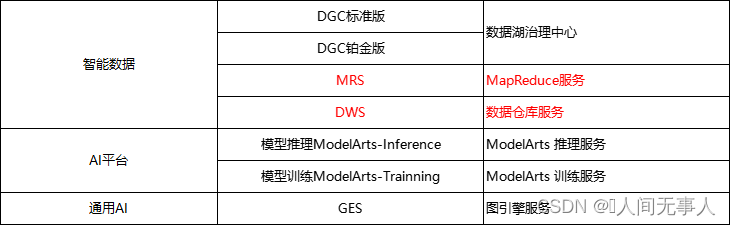

如下内容标红
在这里插入图片描述

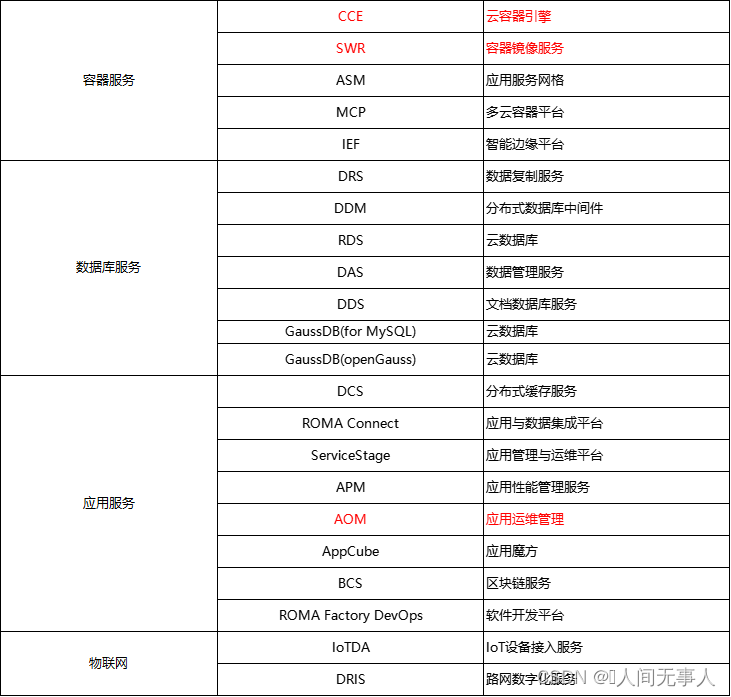

6.3.1.2.5.容器服务、数据库服务、应用服务、物联网

如下内容标红
在这里插入图片描述

  • <
