【QtModbus】上位机与S7-1200PLC ModbusTCP通信

本文介绍如何配置西门子S7-1200PLC作为ModbusTCP服务器,并通过ModbusPoll软件进行通信测试。主要内容包括PLC程序编写、Modbus地址映射及各存储区的读写测试。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

西门子PLC作为市场占有率非常高的一款PLC,支持Profinet、Profibus、S7、Modbus、TCP等多种通信协议,本案例以S7-1200 PLC为例,主要讲述使用西门子PLC作为ModbusTCP服务器,上位机作为ModbusTCP客户端的应用场景。西门子S7-1200 PLC并不支持直接ModbusTCP,需要编写一些PLC程序,PLC程序的主要目的是通信参数及地址映射的设置。

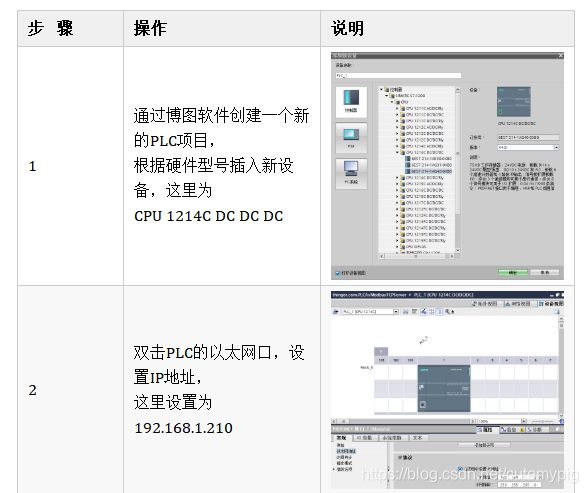

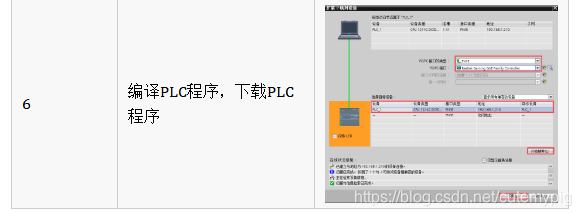

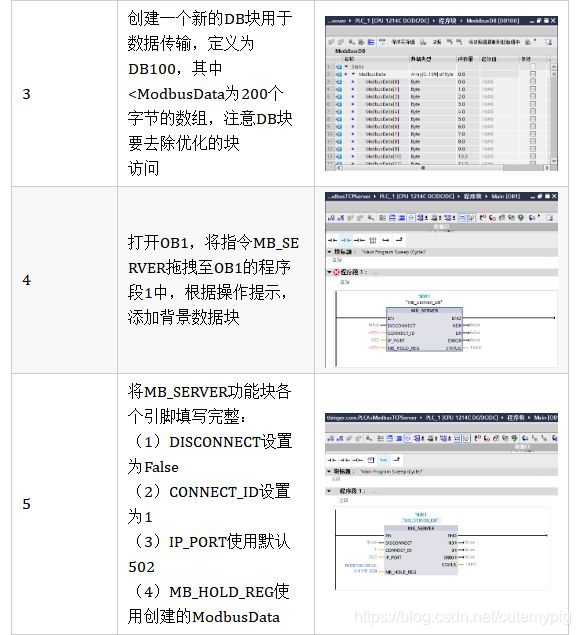

1、PLC程序编写
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

2、Modbus地址映射

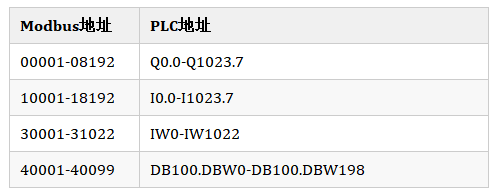

PLC程序编写完成后,下一步进行Modbus测试,在测试之前,首先明确Modbus地址与PLC地址的映射关系:
在这里插入图片描述

由上表可知,Modbus的0区、1区和3区,分别对应PLC的过程映像输出、过程映像输入和过程映像输入,但实际应用中,这三个区应用较少,主要使用的是4区,4区的映射地址是由自己设置,也就是MB_HOLD_REG。
3、通信功能测试
下面我们使用ModbusPoll软件来针对各个区做下简单的测试,具体如下所示:

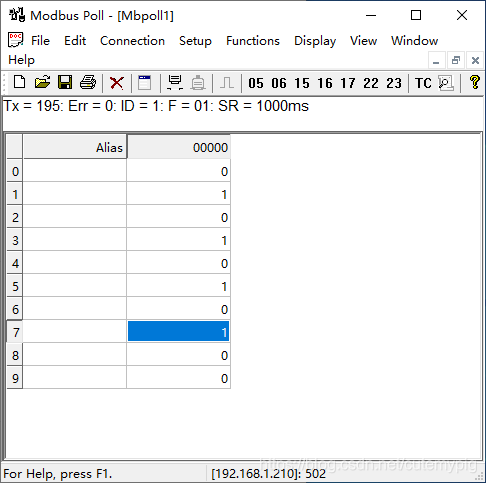

输出Q点对应0区:该存储区是可读可写的,可以通过ModbusPoll读取到PLC中Q点的值,也可以进行写入,PLC监控及Modbus软件监控结果如下:
在这里插入图片描述
在这里插入图片描述

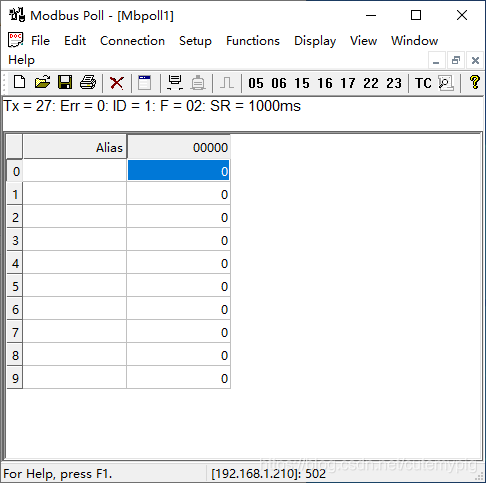

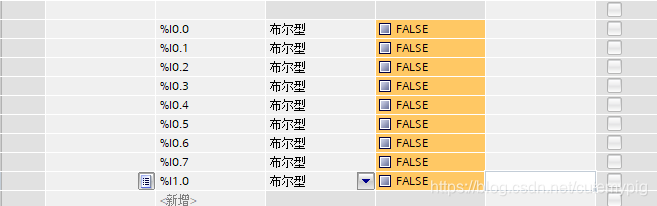

输入I点对应1区:该存储区是只读的,可以通过ModbusPoll读取到PLC中I点的值,PLC监控及Modbus软件监控结果如下:
在这里插入图片描述

在这里插入图片描述

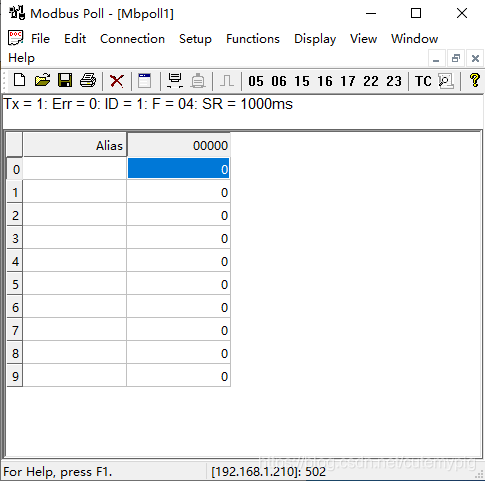

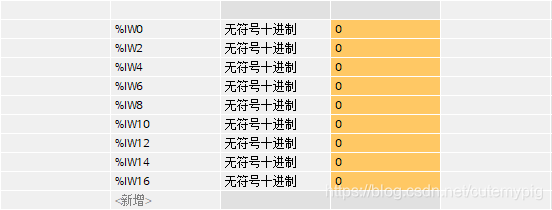

过程输入存储区对应3区:该存储区是只读的,可以通过ModbusPoll读取到PLC中输入存储区的值,PLC监控及Modbus软件监控结果如下:
在这里插入图片描述
在这里插入图片描述

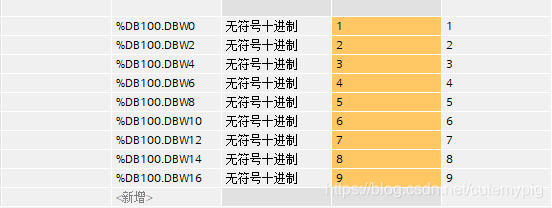

创建的DB存储区对应4区:该存储区是可读可写的,可以通过ModbusPoll读取到PLC中DB存储区的值,也可以进行写入,PLC监控及Modbus软件监控结果如下:

在这里插入图片描述
在这里插入图片描述
