复位电路原理

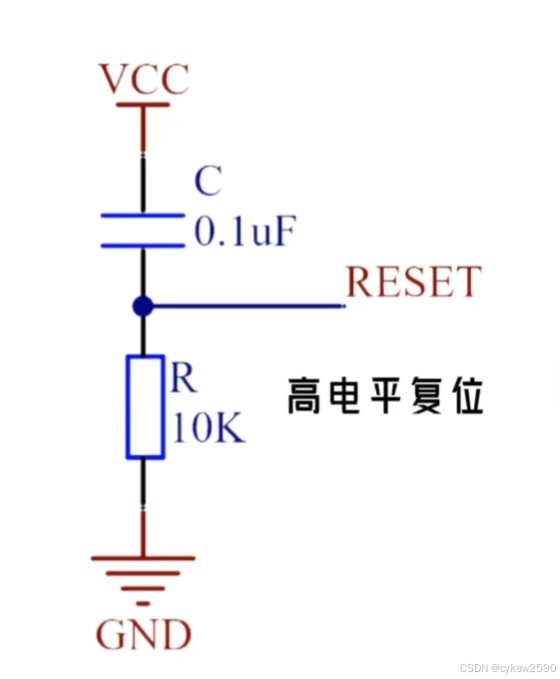

高电平复位电路：

因为电容稳定的时候相当于一个很大的电阻，所以该点在电路稳定的时候应该是低电平

如果这个时候断电，电容里存的电会放出来，当再次上电的时候，会有一段充电的时间，这个时候电容相当于一根导线，此时该点为高电平，并持续一段时间，一般要复位，高电平要持续一段时间，我们可以调节电容和电阻的的值（即RC值）来控制这个时间达到单片机的复位标准。

那么问题来了？为什么要这么麻烦，我直接弄一个开关不就得了？

如果只弄一个开关的话，当你断电后重启就不能自动复位了！

与单片机连接：

当按键S1被按下，电容被短接，也会产生复位操作
