【调研学习】手机中的震动马达

学习一下手机震动交互的基础元件-震动马达。

除了声音和屏幕外，手机最主要的交互方式就是震动-闹钟提示，游戏交互，点击提示。

皮肤中的Paciniant小体，对物体加速度非常敏感，震动器件就是产生加速度，刺激Paciniant小体产生“震动”的感觉。马达震动是触觉交互的重要方式。

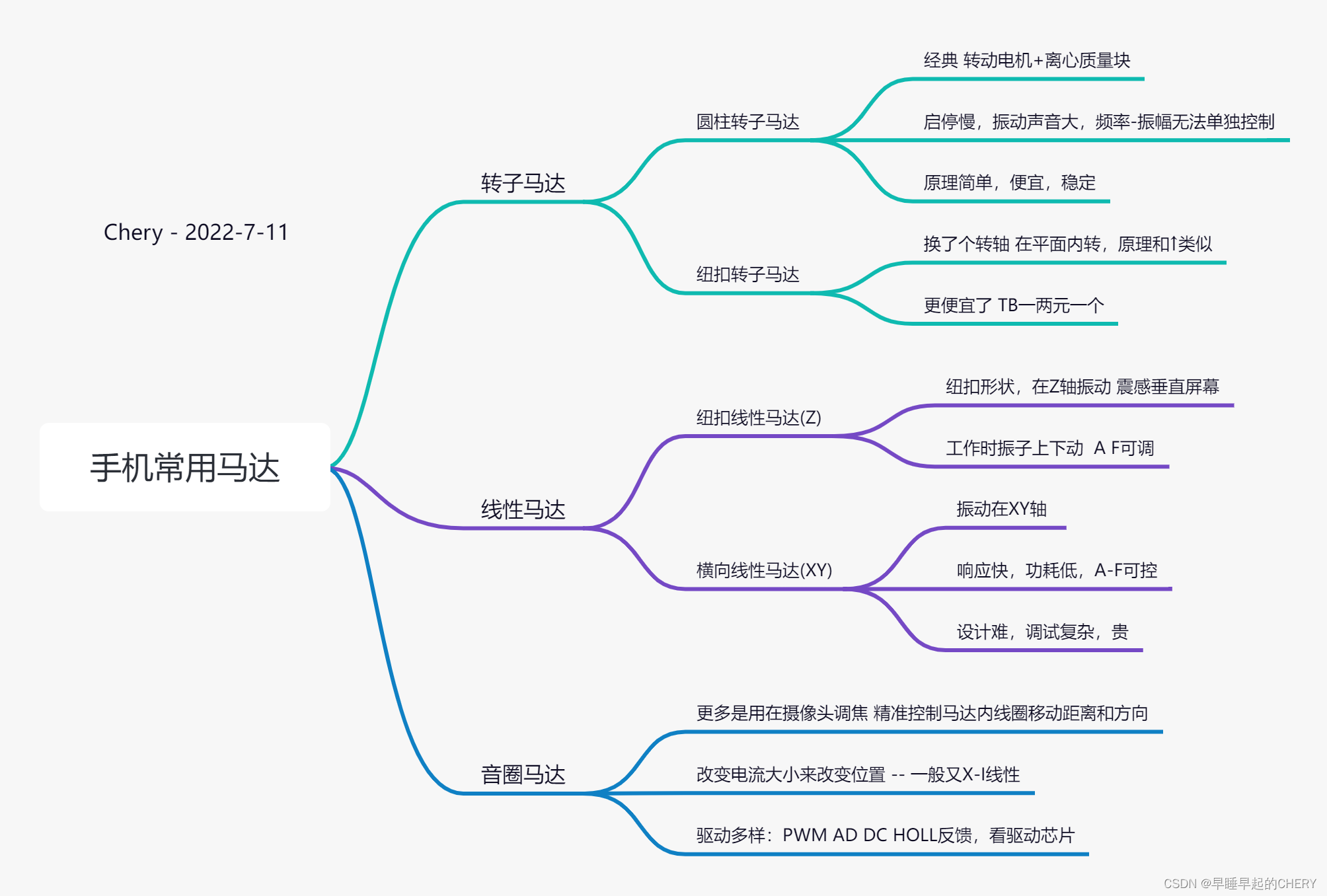

首先总汇：

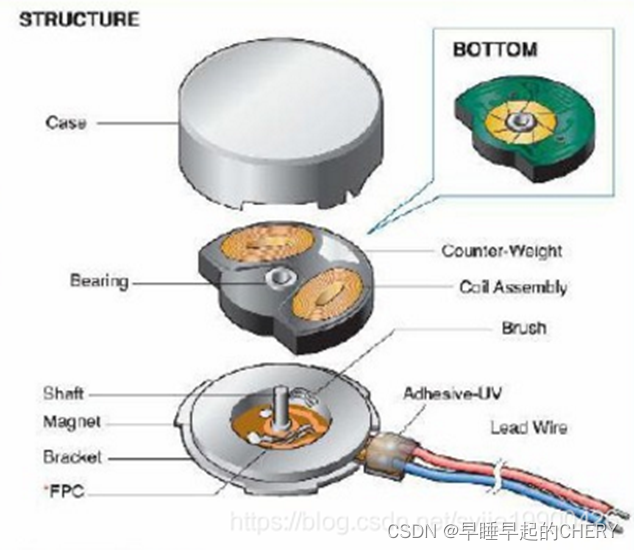

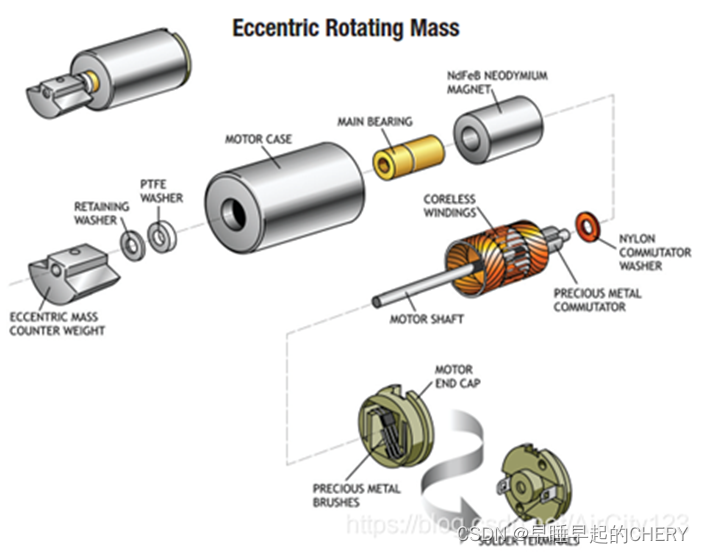

转子马达，Eccentric Rotating Mass。原理上就是传统的马达，有定子，转子以及偏心轮。工作时由于偏心轮的不对称，会导致马达上下震动。偏心轮的重量和转速决定了震动幅度和频率。纽扣式的转子马达就是转轴换了一下，器件更扁平。

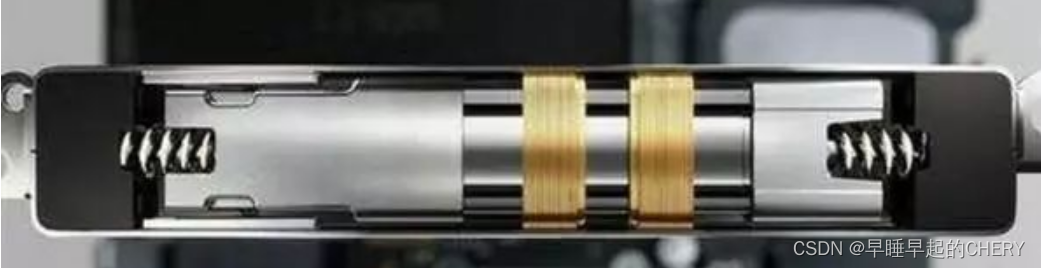

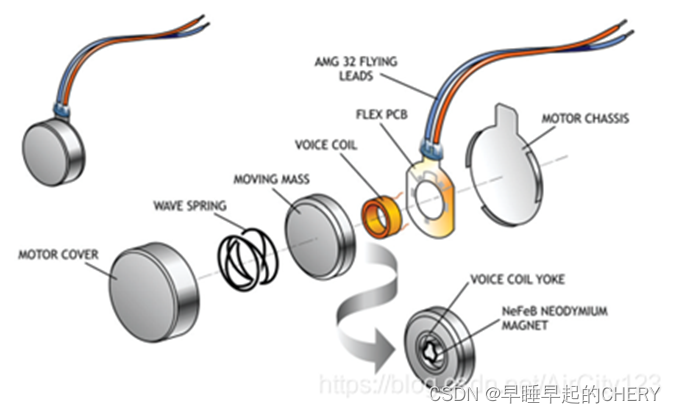

线性马达震动不是旋转，靠的是质量快的来回线性运动。





转子马达起振需要加速到一定转速才能满足振幅需求，而线性马达可以通过电流大小直接预设行程。不过转子马达可以直接直流驱动，线性马达需要匹配复杂的驱动电路。

音圈马达自动对焦装置又称为音圈马达自动对焦驱动器，此驱动器可分为移动部件与固定部件两大部分。线圈与永磁铁会产生电磁交互作用因而会产生向上的作用力，来驱动镜头座和镜头模组。

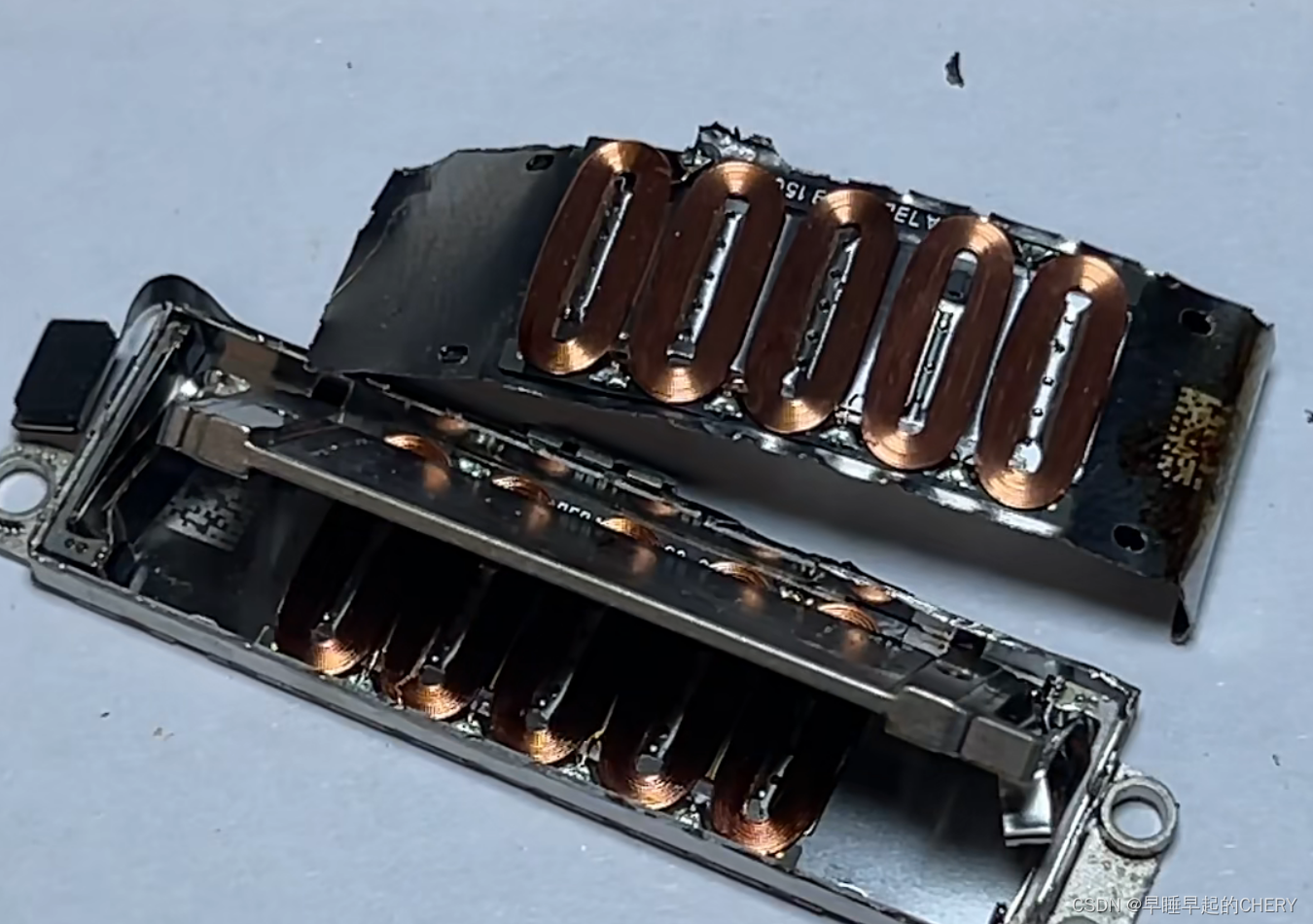

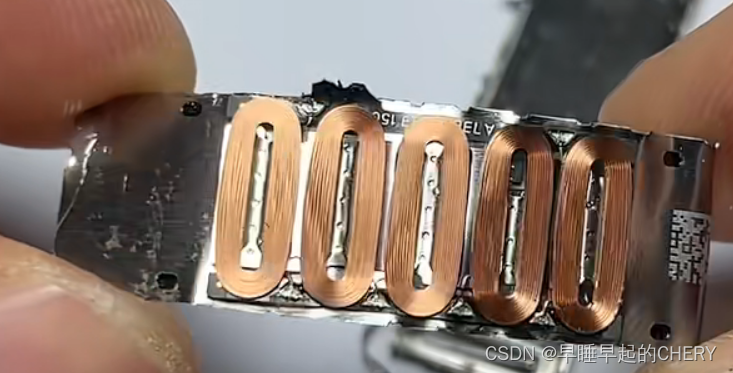

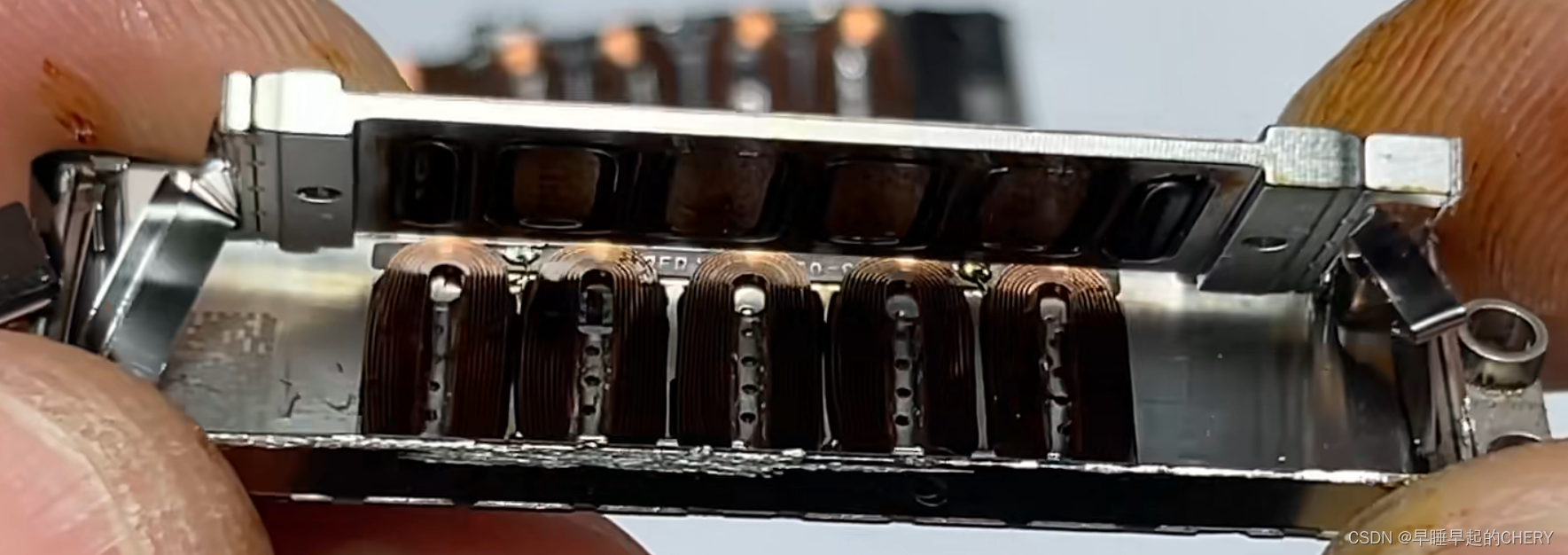

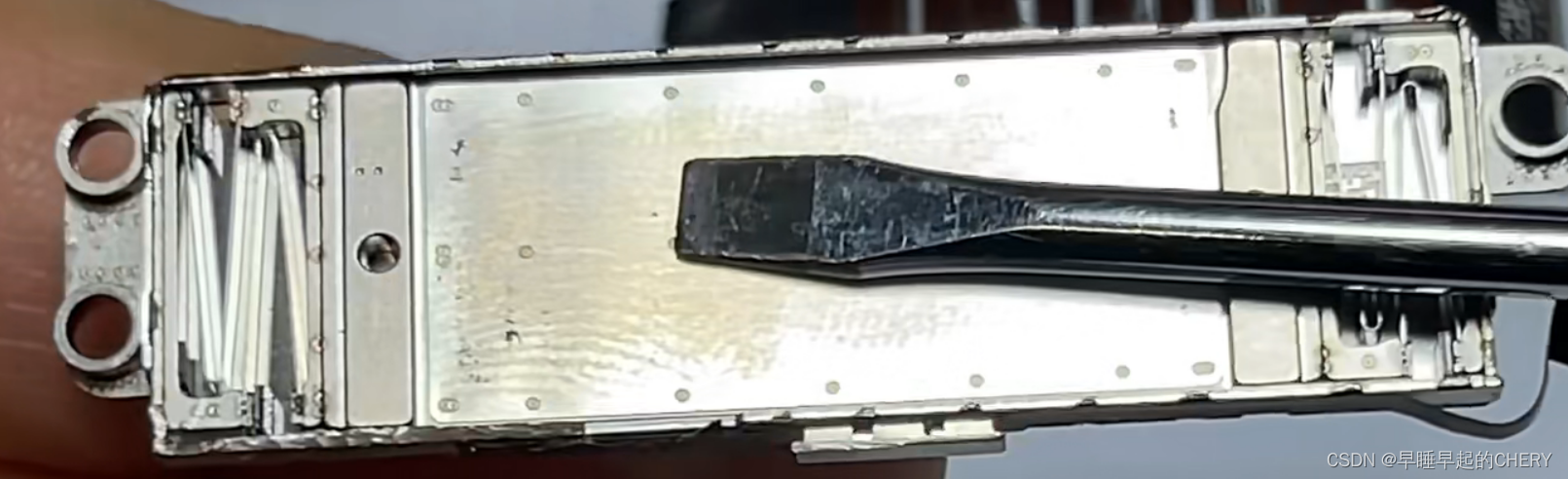

苹果震动马达拆解：









来源：iPhone 手机线性马达，内部做工可不是一般的好_哔哩哔哩_bilibili
