机械手排列定位设备 PLC梯形图流程

已于 2025-05-02 16:38:59 修改
阅读量236 收藏
点赞数 1
分类专栏： PLC 文章标签： 硬件工程
于 2025-04-24 21:58:03 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/czhaii/article/details/147493109
版权

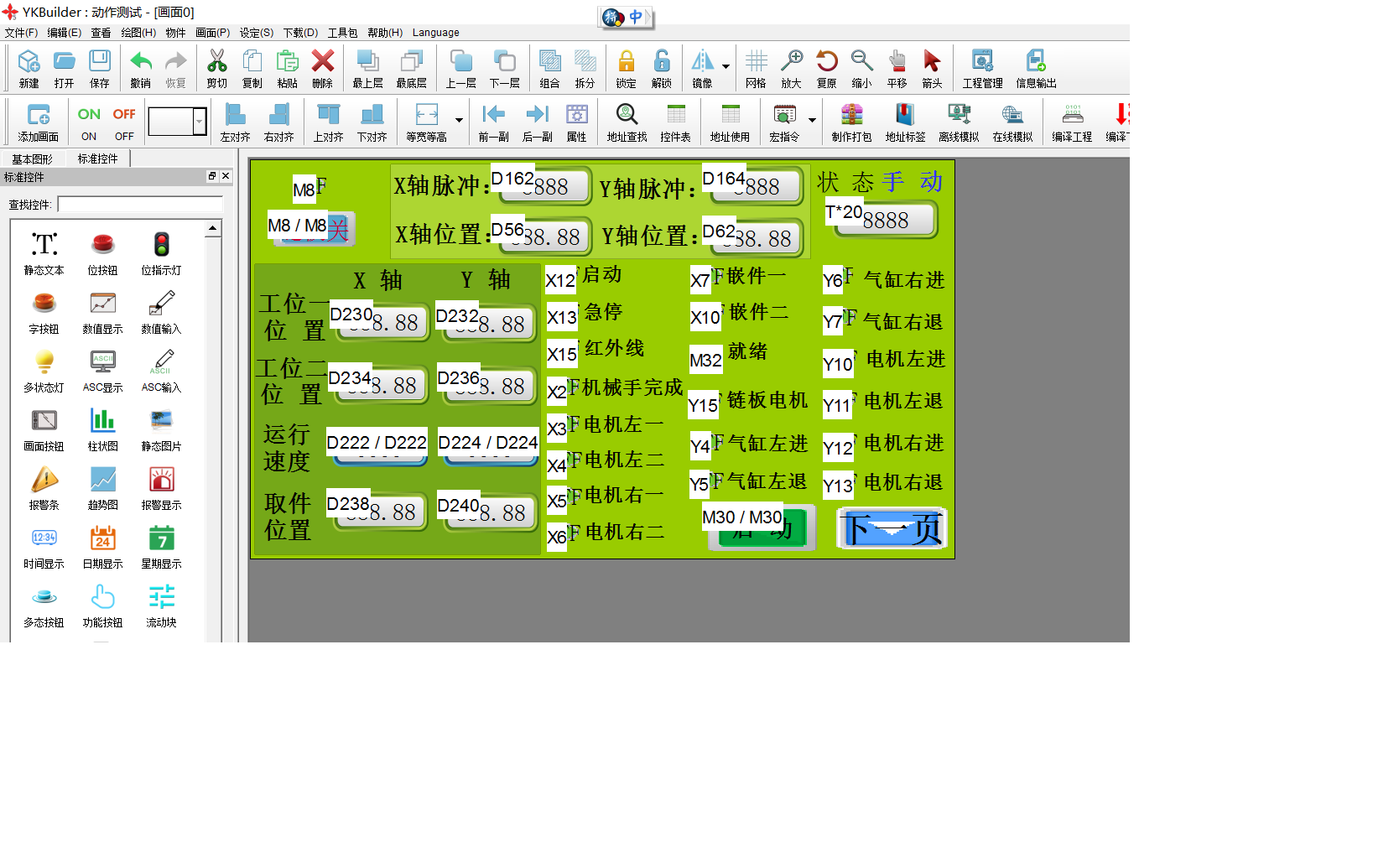

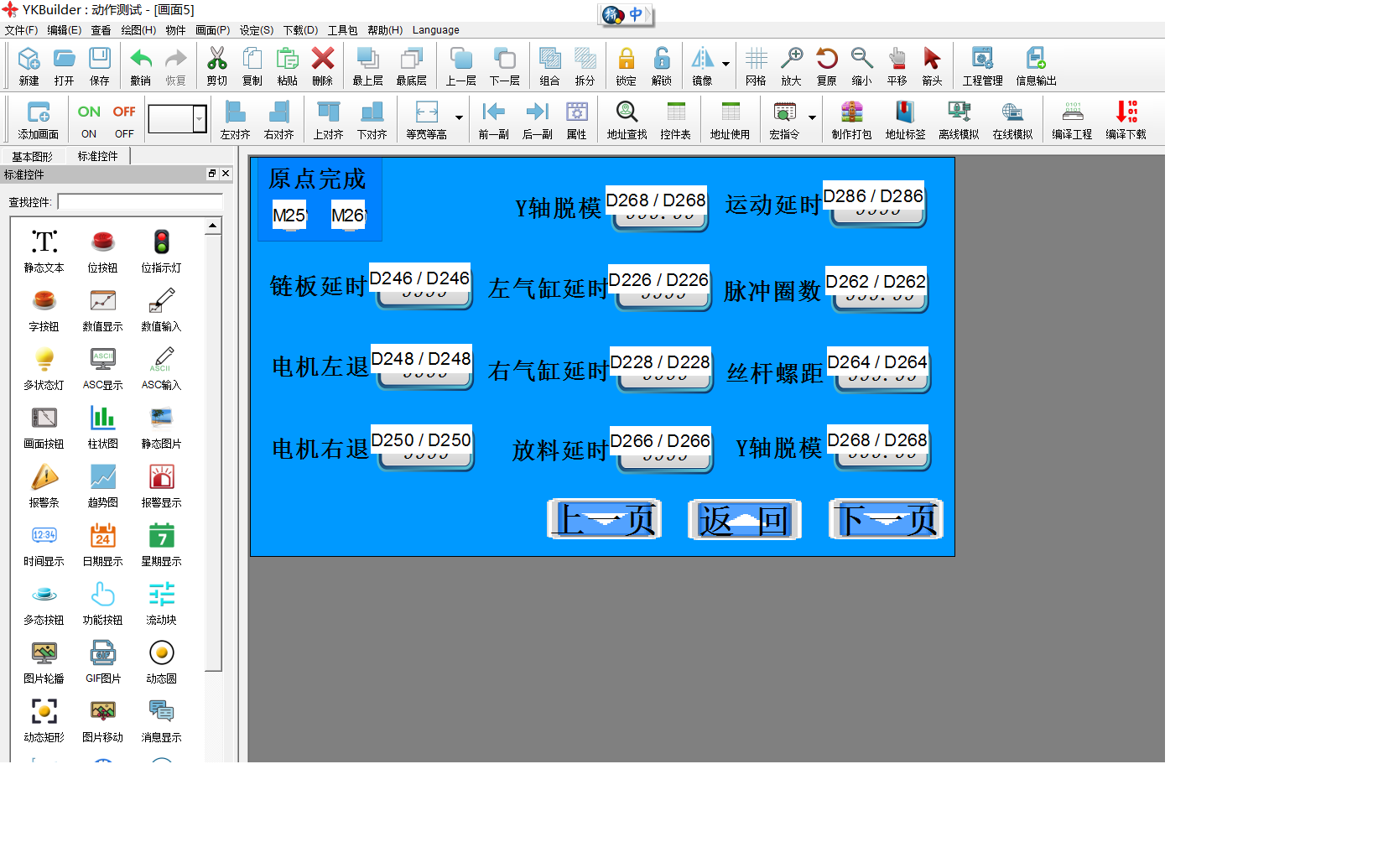

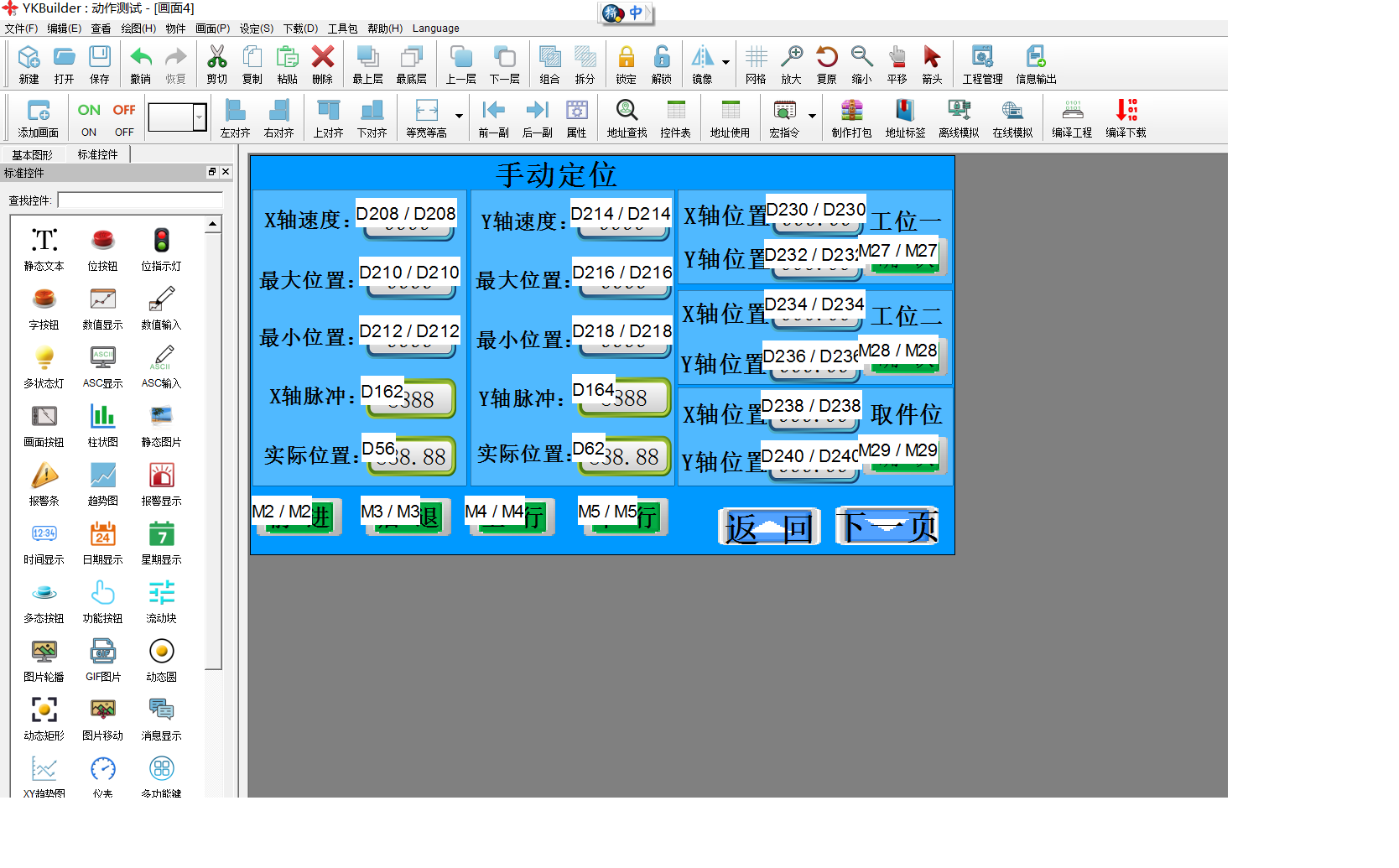

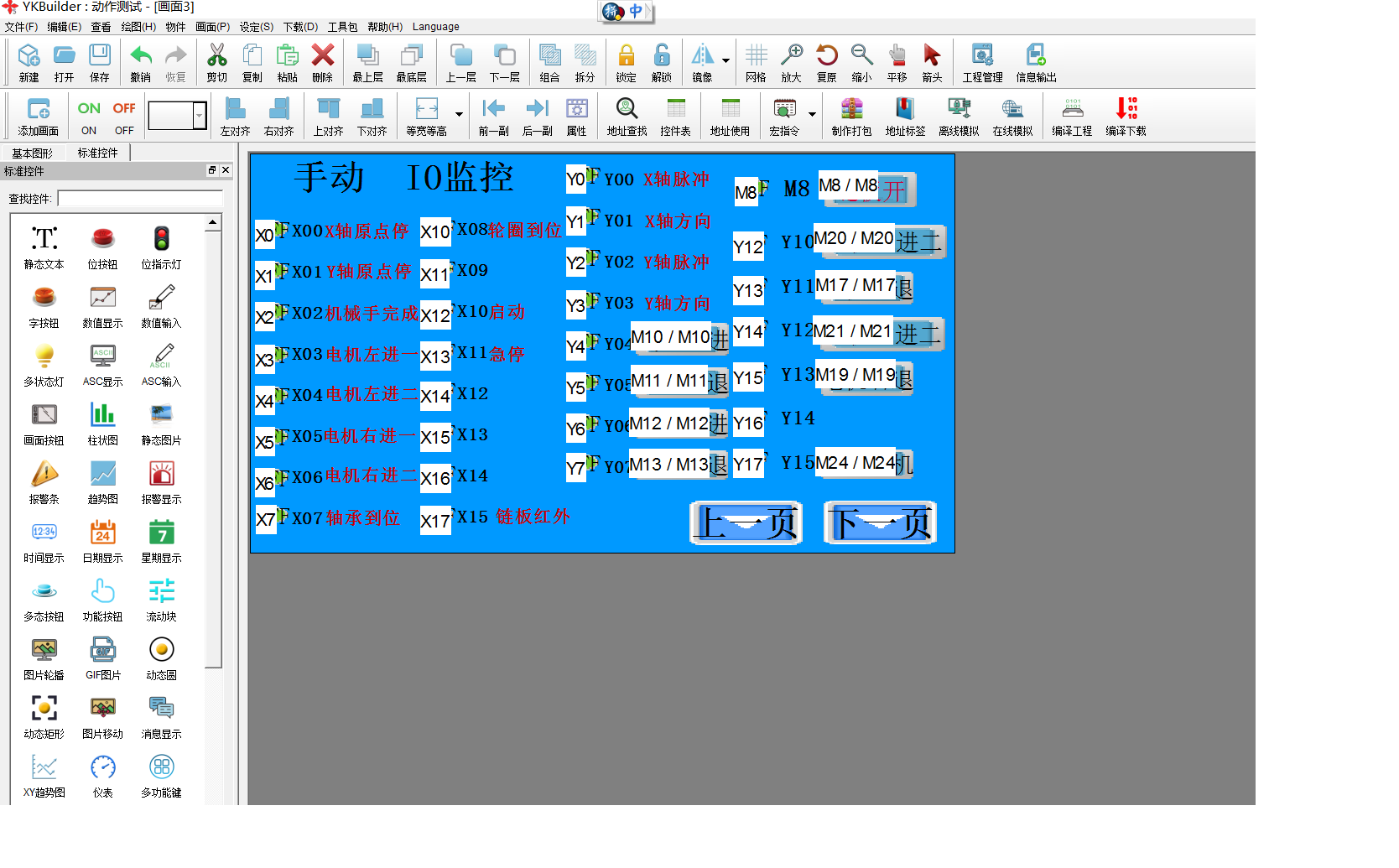

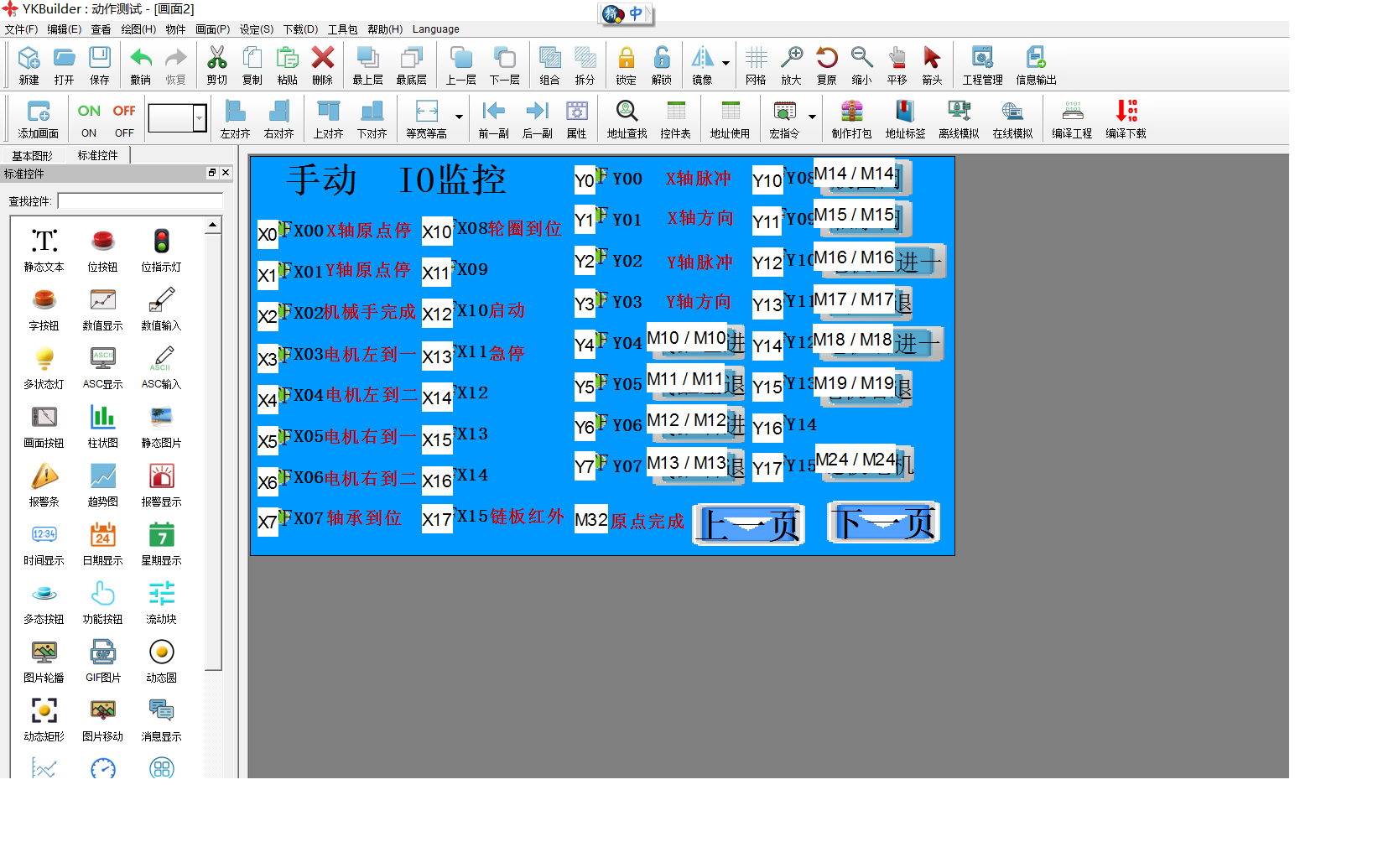

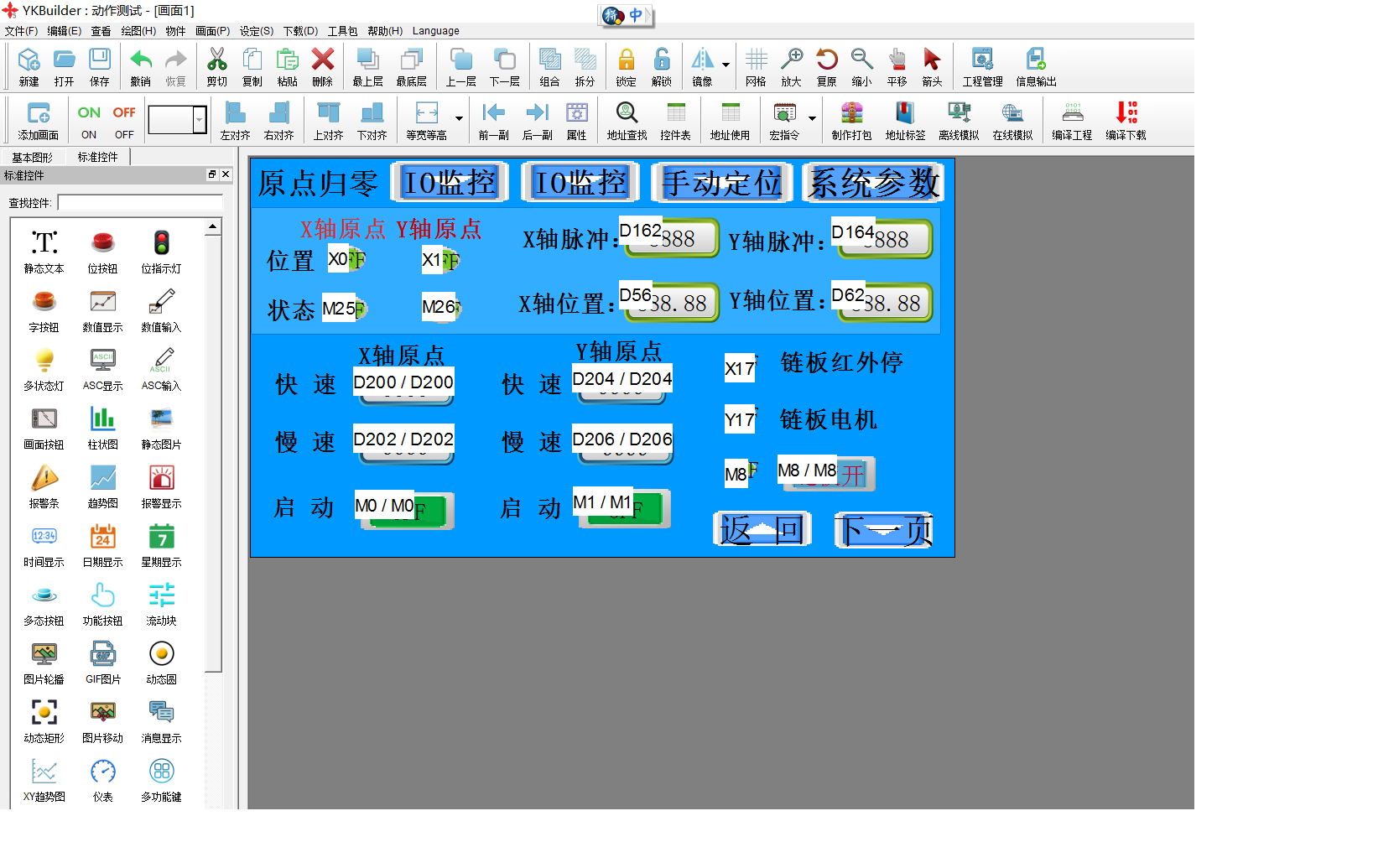

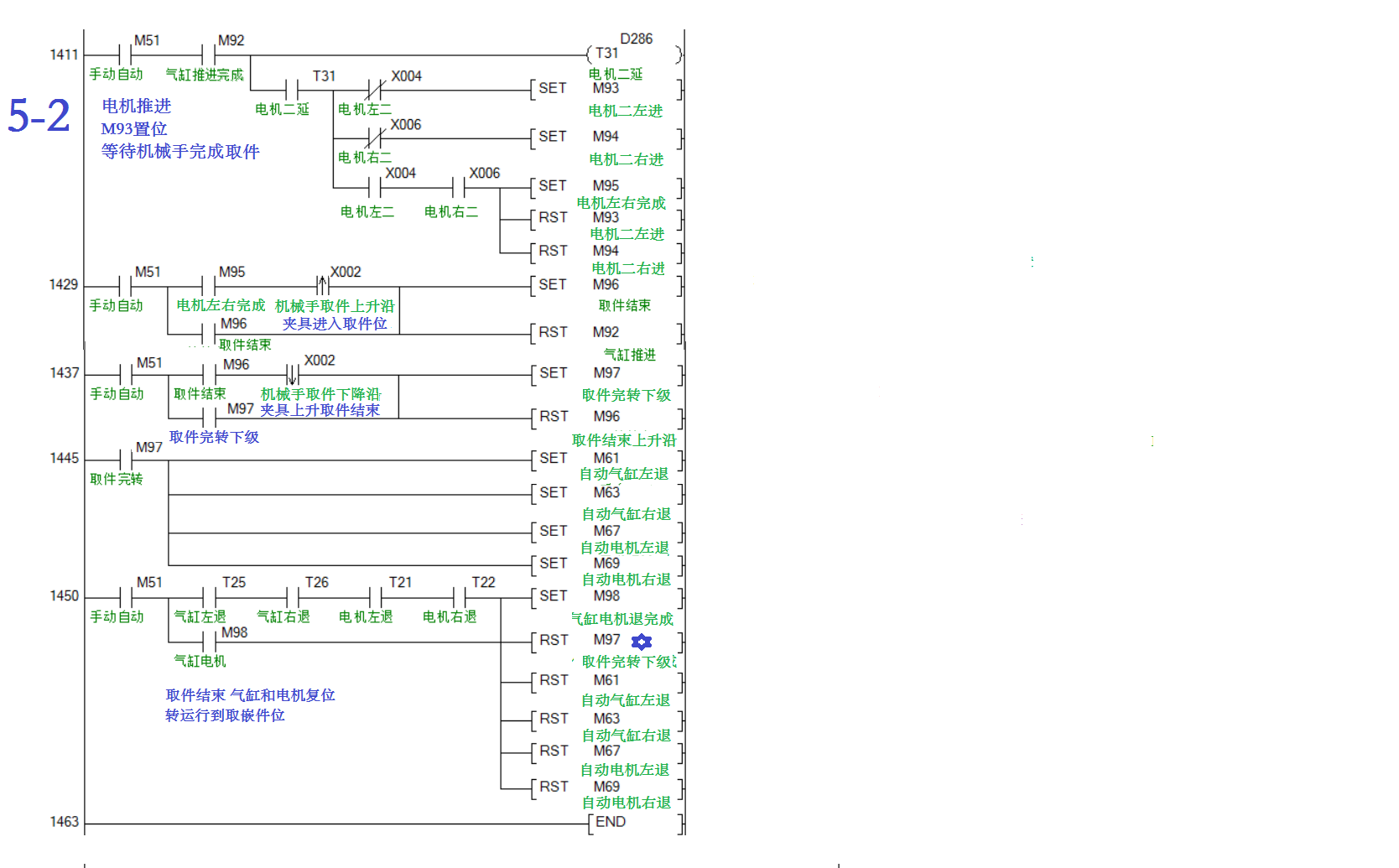

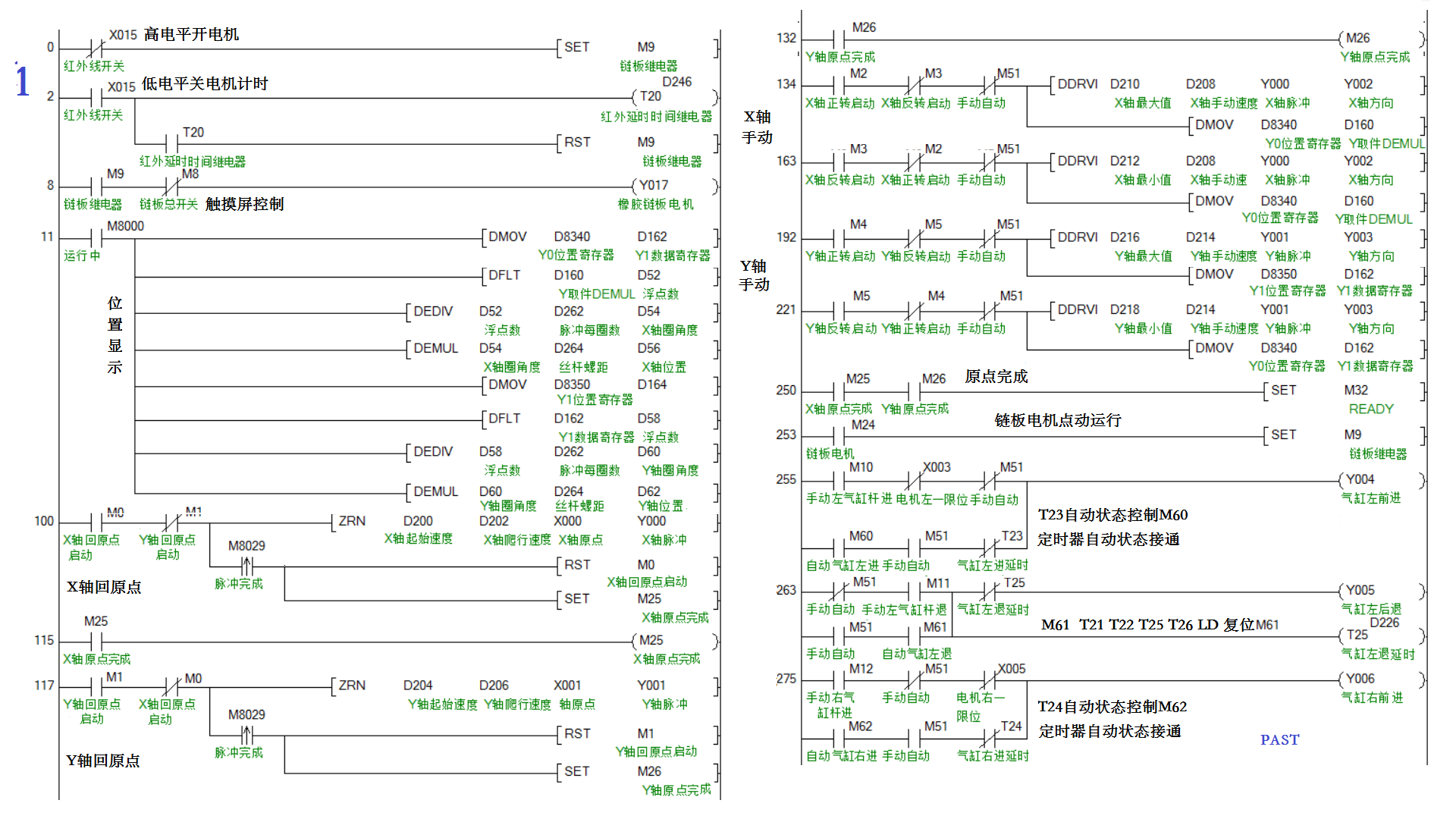

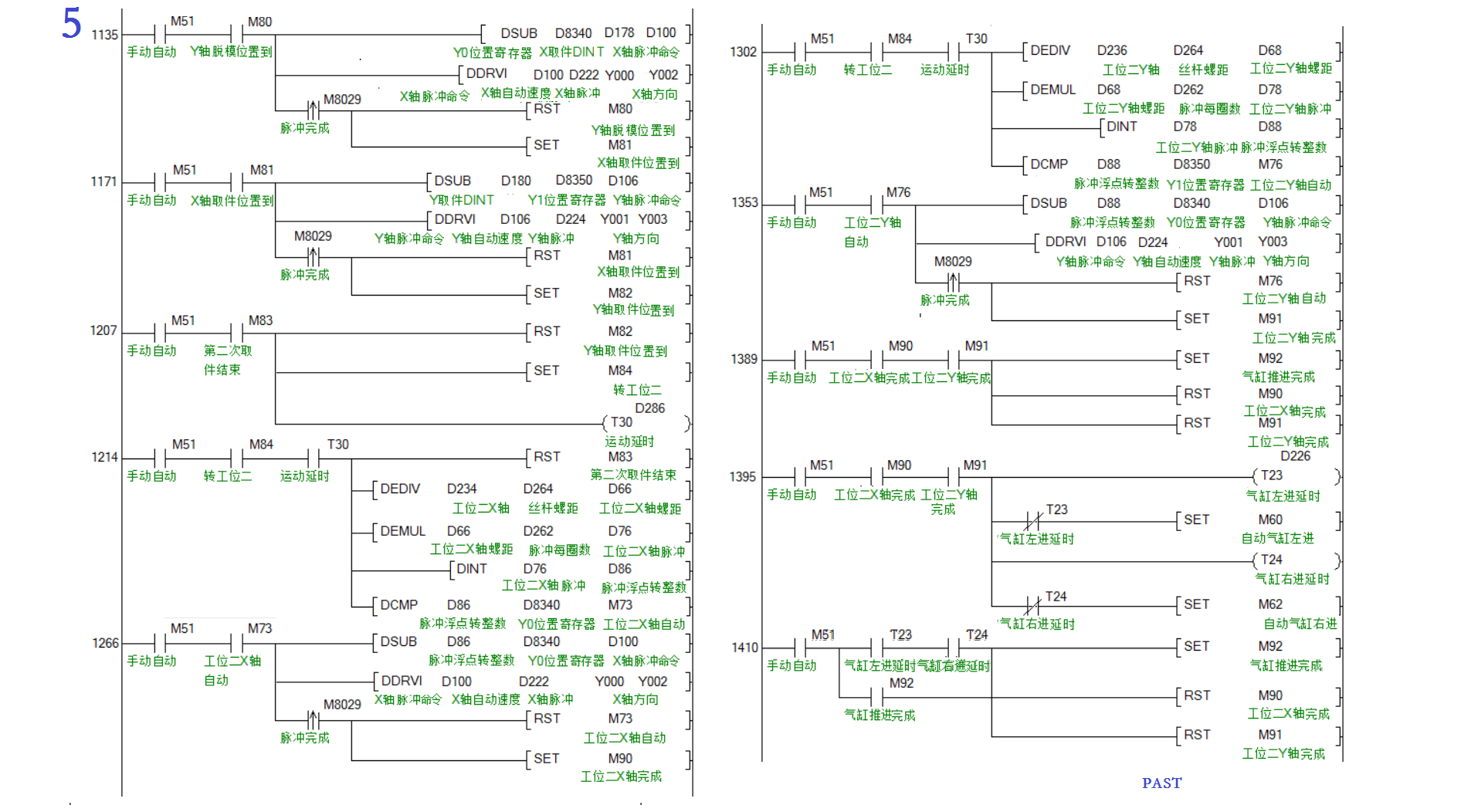

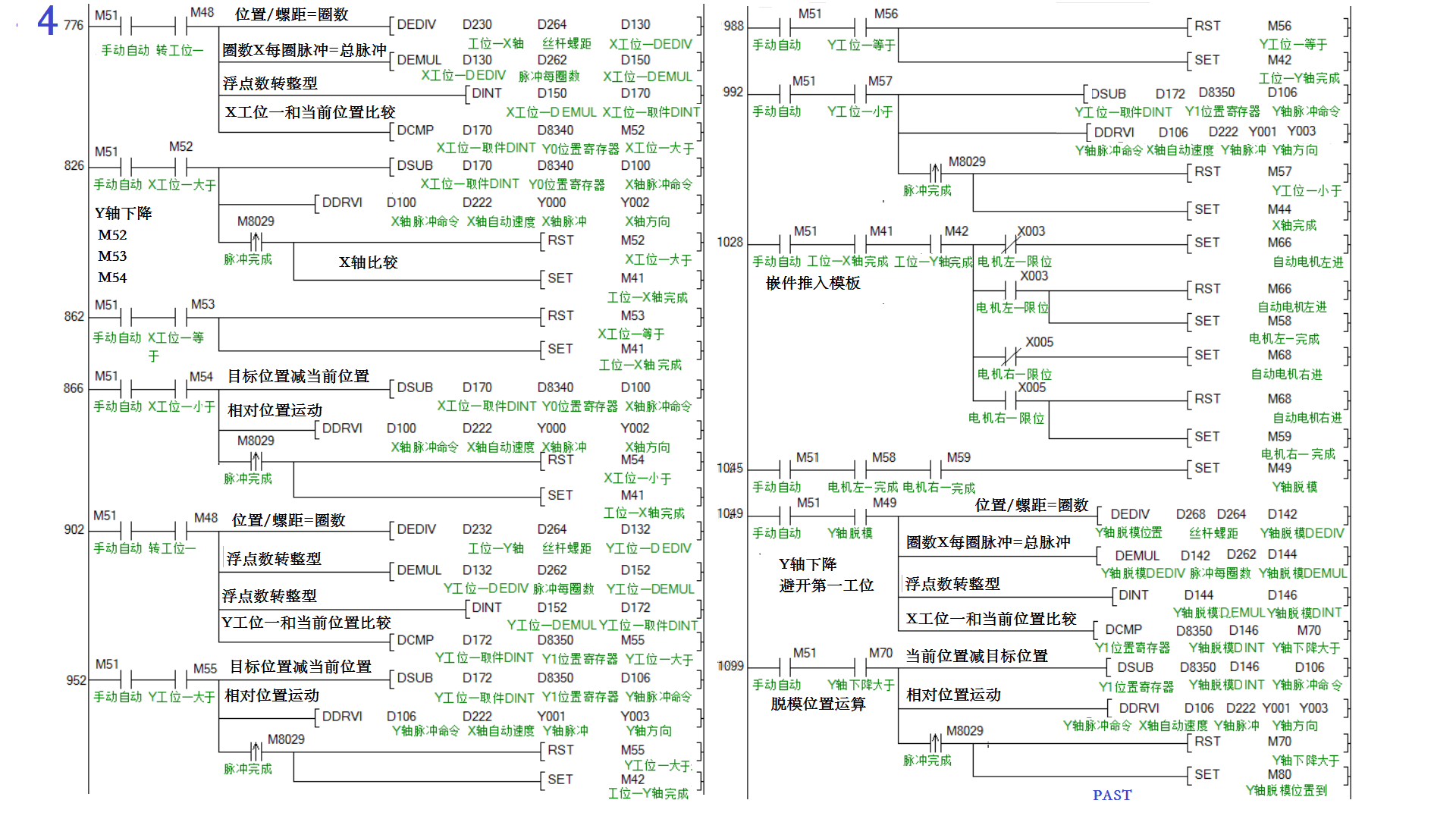

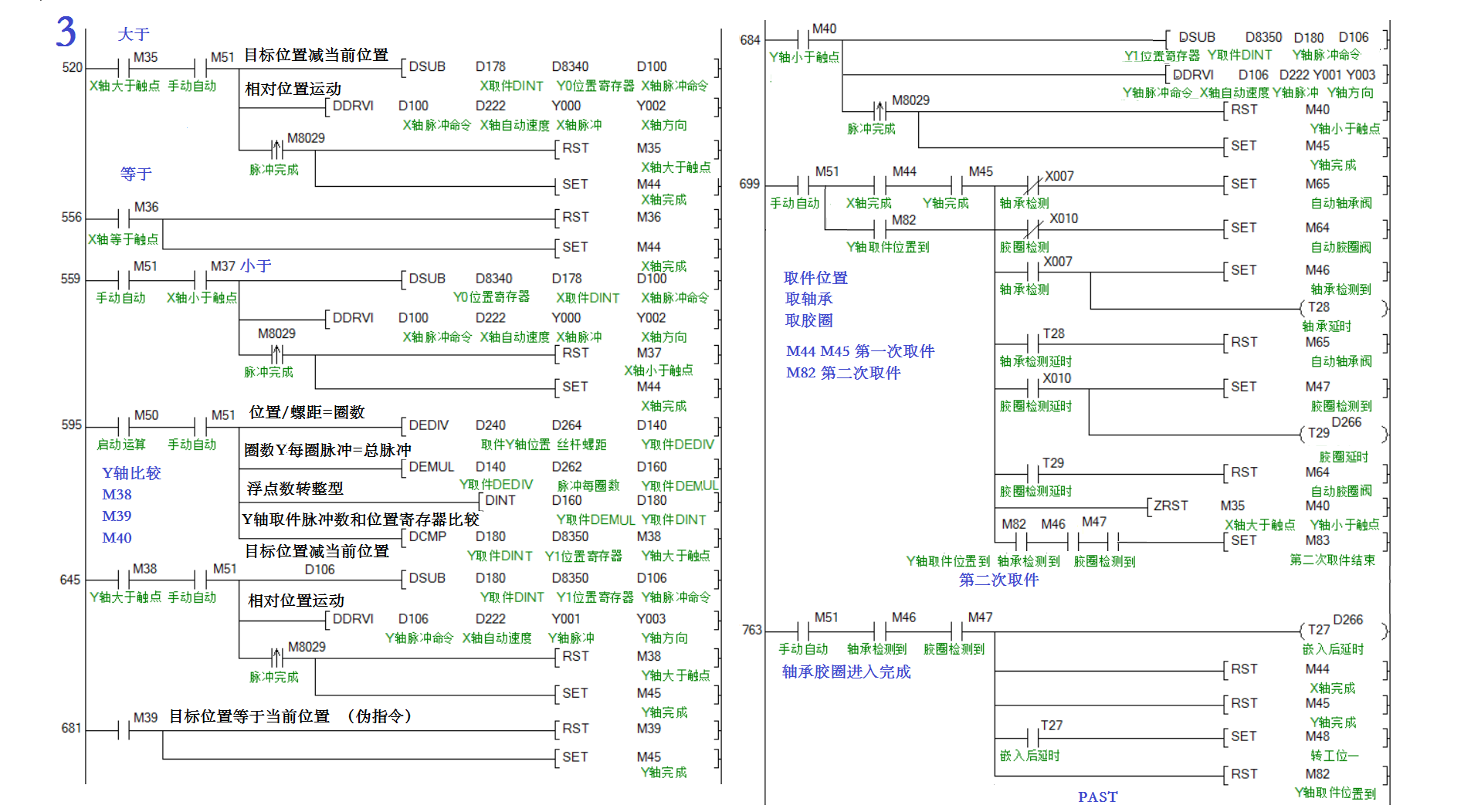

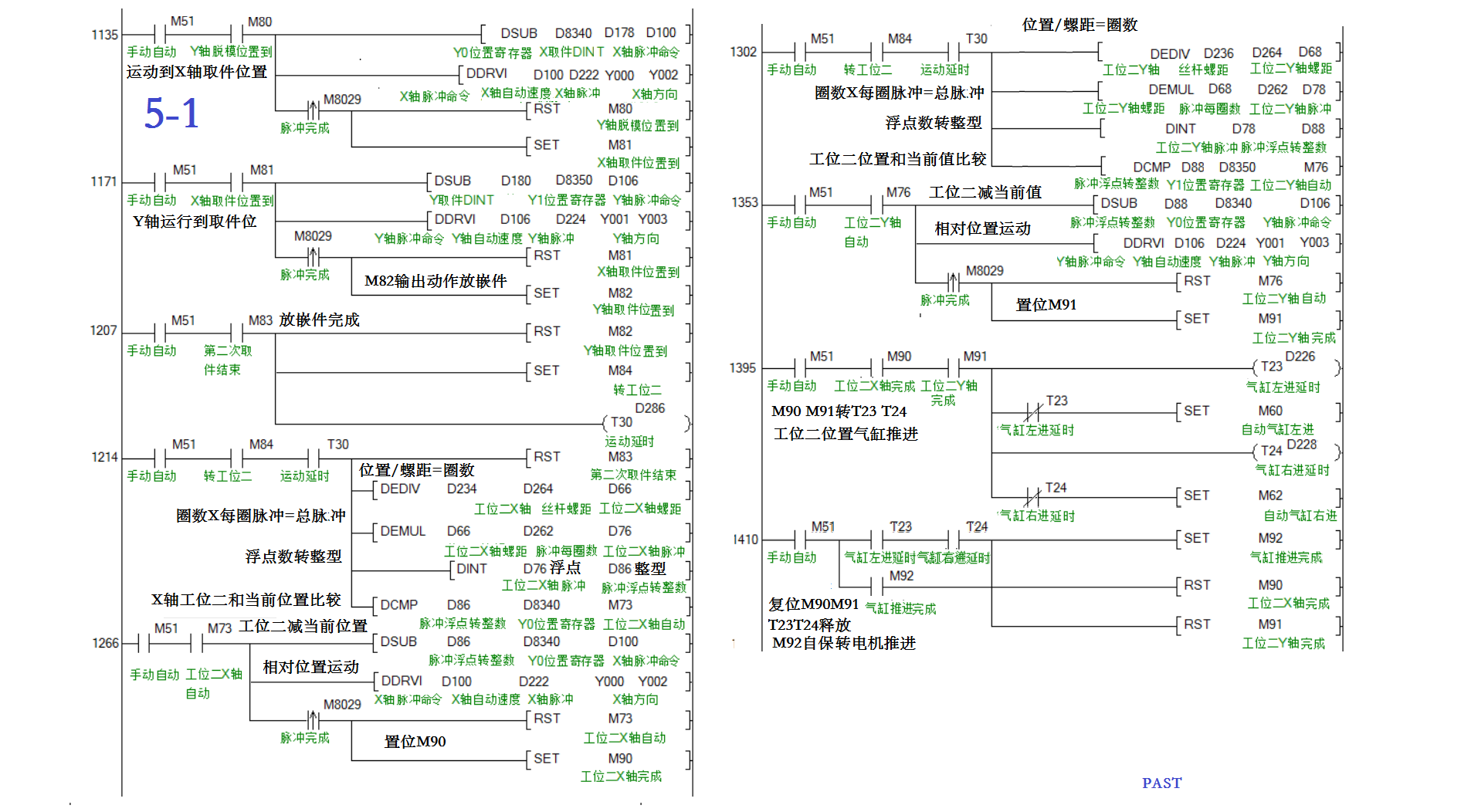

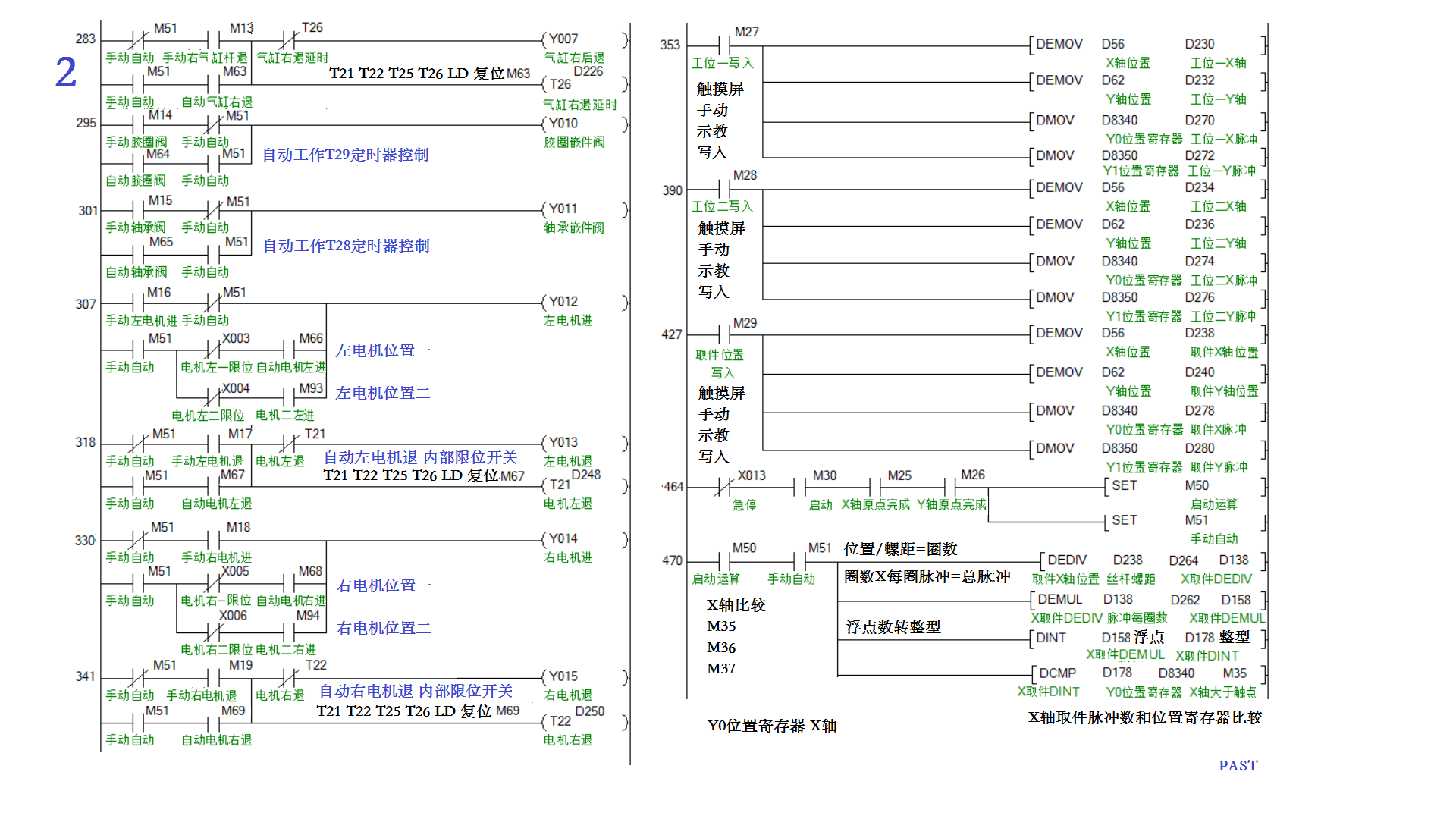

2025 4 30程序

1:按下启动键
 2:比对XY 轴实际位置和取件位置
 3:XY轴运行到取件位 开嵌件阀
 4:检测嵌件输入信号 超时报警
 5:XY轴运行到工位一
 6:电机推进到信号一
 7:Y轴下行,XY轴返回到取件位
 8:检测嵌件输入信号 超时报警
 9:XY轴运行到工位二
10:电机进二,气缸进
11:等待机械手取件完成
12:XY轴运行到取件位 开嵌件阀
