数据中心低压断路器3P、4P开关选择

0 引言

《GB 50174-2017 数据中心设计规范》规定，数据中心低压配电系统采用TN-S系统；且大部分数据中心选择UPS设备作为不间断电源为IT负荷供电。很多维护人员有注意到，低压断路器有3P和4P两种用法，为何如此设计？

整体来说，3P和4P断路器的选择，与低压配电系统的接地型式、运行模式以及成本等有关。

1 名词解析

（1）3P、4P断路器

3P、4P断路器是指低压系统中市电进线和联络、后备电源（柴油发电机）进线、UPS进线以及PC级ATS。3P断开交流电三相线，4P断开交流电三相线和零线（N线）。

（2）杂散电流

杂散电流是指设计回路以外流动的电流，主要是零线（N线）的回路有2路或以上。杂散电流对系统运行是不利的，感应产生杂散电磁场干扰IT设备正常工作以及加速接地体的电化学腐蚀等。

（3）系统接地型式

接地型式主要有“直接接地”和“一点接地”两种。

“直接接地”是指A、B变压器的中性点就地直接接地；“一点接地”是指A、B变压器的中性点引出的N线在低压配电柜或总配电屏内与PE母线一点接地。

2 3P、4P断路器使用不当的危害

不当使用3P、4P断路器产生的危害有2个。其一，N线断开，TN-S系统的N线只允许一点接地，因此N线断开时不允许的；其二，线路中存在不只一条的N线回路，产生杂散电流。

４P断路器，可以分断N线，断开或者说不产生杂散电流，但显著增加了系统“断零”的风险；

３P断路器，不分断N线，系统“断零”的风险很低，但为杂散电流的形成提供了物理回路。

补充下：数据中心建筑基本都有总等电位联结，检修时不断开N线，可以保障维护人员安全，因此“检修安全”不影响断路器极数选择。

3 “一点接地”系统的配置建议

如图3.1所示，以数据中心常用的配电结构举例：低压市电两进线一母联，低压柴发并机运行，柴发与市电通过ATS切换供电，UPS的主路、旁路、维修旁路为同路电源。

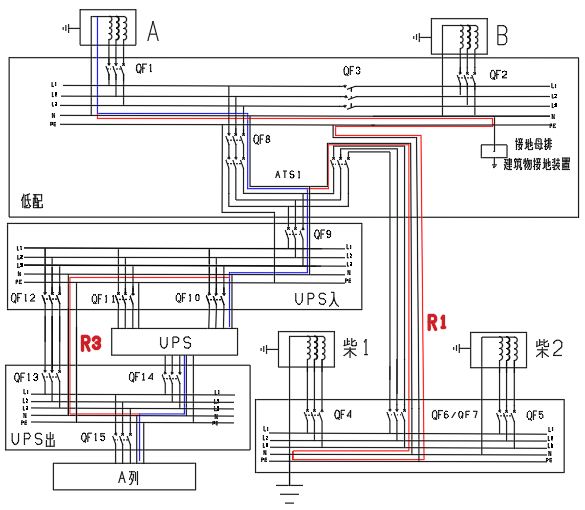

图3.1：“一点接地”系统使用3P断路器

3.1 采用3P断路器

（1）主要断路器描述

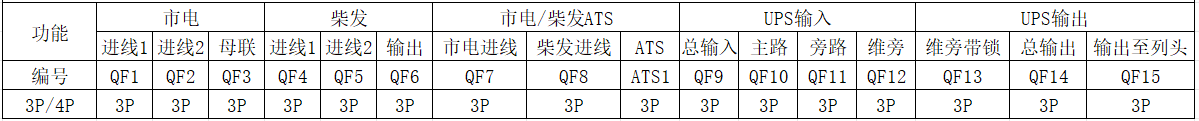

表3.1：“一点接地”系统使用3P断路器

备注：A、B路变配电设备布置在同一房间内，可以满足配电系统操作和检修的安全需求，取消了母联断路器QF3的隔离开关。

（2）“断零”和杂散电流分析

均采用3P断路器，系统无“断零”风险。

杂散电流分析：图3.1，正常工况下，系统产生杂散电流。

杂散电流R1/杂散电流R2（红色虚线，R2未显示）：R1经ATS1的N线和柴发N线、PE线回到变压器中性点；R2经ATS1的N线和变压器N线、PE线回到柴发中性点；R1和R2由市电/柴发的运行模式决定，互斥，不会同时出现。

杂散电流R3/杂散电流R4（红色虚线，R4未显示）：R3经UPS输入柜的维修旁路QF12和UPS输出柜维修旁路QF13的N线回到变压器中性点；R4经UPS输出柜的总输入QF14的N线回到变压器中性点。

R3和R4由UPS的运行模式决定，互斥，不会同时出现。

3.2 改进型1：部分使用4P断路器

可见，均采用3P断路器，系统存在杂散电流。可考虑：

ATS１使用４P断路器、

维修旁路QF12或维修旁路QF13使用4P断路器、

总输入QF14使用4P断路器，如图3.2所示。

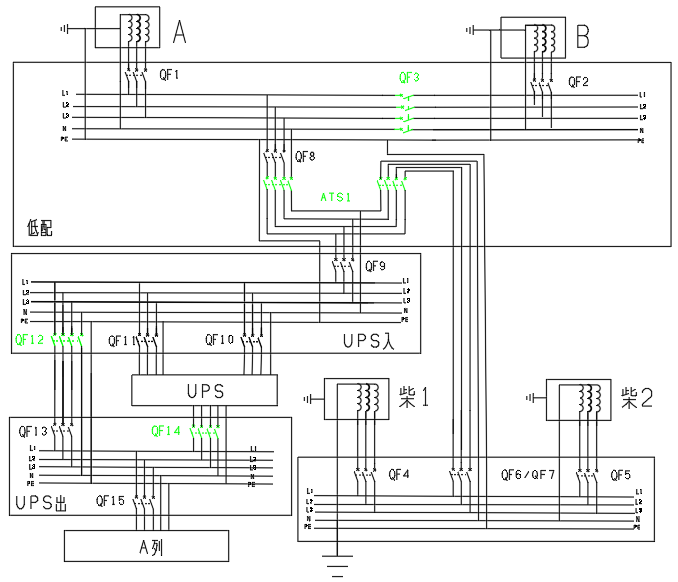

图3.2：“一点接地”系统改进型1（部分使用4P断路器）

（1）主要断路器描述

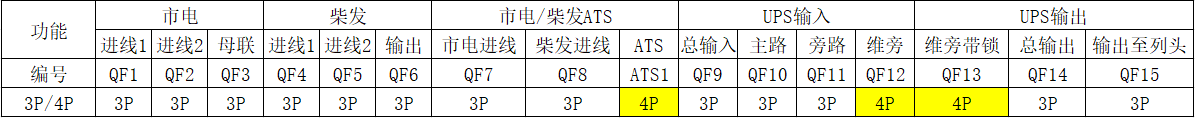

表3.2：“一点接地”系统改进型1（部分使用4P断路器）

（2）“断零”和杂散电流分析

杂散电流分析：无2条或以上的回路，无杂散电流。

“断零”风险：ATS1、QF12、QF14存在“断零”风险。

3.3 改进型2：仅ATS1、QF12采用4P断路器

综合系统运行模式，评估改进型1“断零”和杂散电流：

（1）ATS1评估

无论市电供电还是柴发供电，ATS1长期运行，杂散电流长期存在，因此建议投入4P断路器。这与《GB 51348-2019 民用建设电气设计标准》“正常供电电源与备用发电机之间的电源转换开关应采用四极开关”相符合。但为了降低ATS1的“断零”风险，可以选用PC级的中性点重叠功能的ATS。

（2）QF12和QF14评估

UPS绝大部分时间处于正常工作模式，由主路供电，维修旁路断开。

QF12使用4P断路器，投入运行时间很短，“断零”风险可接受。

QF14使用4P断路器，“断零”风险高，降低了系统可靠性，“断零”风险不可接受；经QF14形成的杂散电流，不会对IT负荷产生影响，且时间很短（QF12投入时才会产生），杂散电流风险可接受。

因此，在改进型1的基础上，保留了ATS1、QF12的4P开关配置，调整QF14为3P断路器。

“一点接地”系统的断路器配置建议，如图3.3所示。

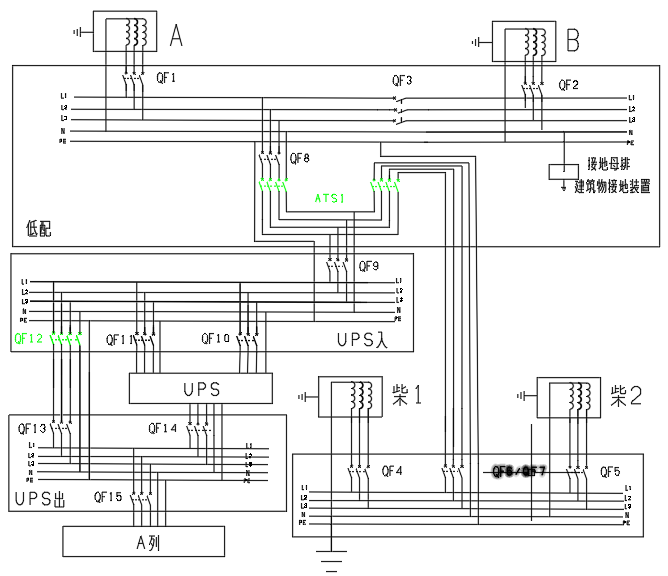

图3.3：“一点接地”系统改进型2（断路器配置建议）

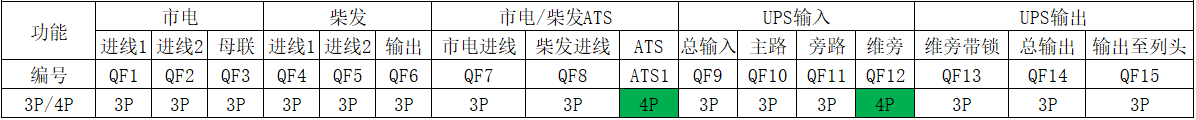

表3.3：“一点接地”系统改进型2（断路器配置建议）

4 “直接接地”系统的配置建议

如图4.1所示，以数据中心常用的配电结构举例：低压市电两进线一母联，低压柴发并机运行，柴发与市电通过ATS切换供电，UPS的主路、旁路、维修旁路为同路电源。

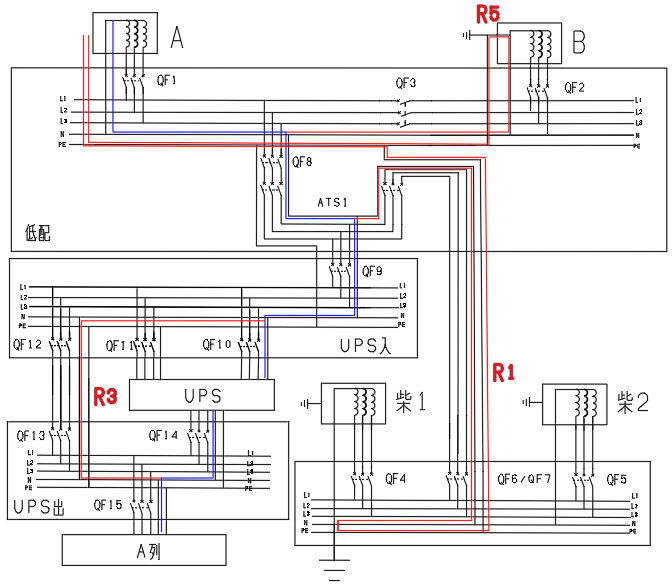

图4.1：“直接接地”系统使用3P断路器

4.1 采用3P断路器

（1）主要断路器描述

表4.1：“直接接地”系统使用3P断路器

（2）“断零”和杂散电流分析

均采用3P断路器，系统无“断零”风险。

杂散电流分析：图4.1，正常工况下，系统产生杂散电流。

杂散电流R1/杂散电流R2（红色虚线，R2未显示）：R1经ATS１的N线和柴发N线、PE线回到变压器中性点；R2经ATS１的N线和变压器N线、PE线回到柴发中性点；R1和R2由市电/柴发的运行模式决定，互斥，不会同时出现。

杂散电流R3/杂散电流R4（红色虚线，R4未显示）：R3经UPS输入柜的维修旁路QF12和UPS输出柜维修旁路QF13的N线回到变压器中性点；R4经UPS输出柜的总输入QF14的N线回到变压器中性点。R3和R4由UPS的运行模式决定，互斥，不会同时出现。

杂散电流R5/杂散电流R6（红色虚线，R6未显示）：R5经联络柜QF3的N线和变压器B的N线、PE线回到变压器A的中性点；R6经联络柜QF3的N线和变压器A的N线、PE线回到变压器B的中性点。R5和R6同时出现。

4.2 改进型1：部分使用4P断路器

可见，均采用3P断路器，系统存在杂散电流。可考虑：

ATS1使用4P断路器、

维修旁路QF12或维修旁路QF13使用4P断路器、

总输入QF14使用4P断路器、

主进QF1使用4P断路器、

主进QF2使用4P断路器、

联络QF3使用4P断路器，如图4.2所示。

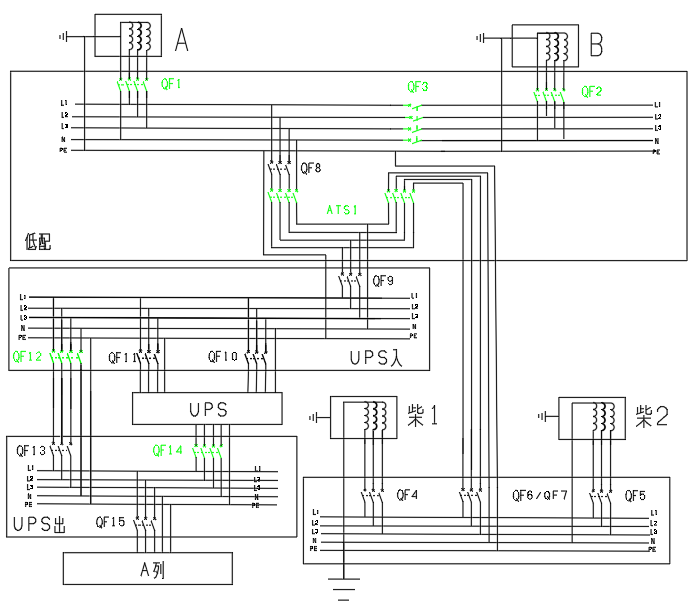

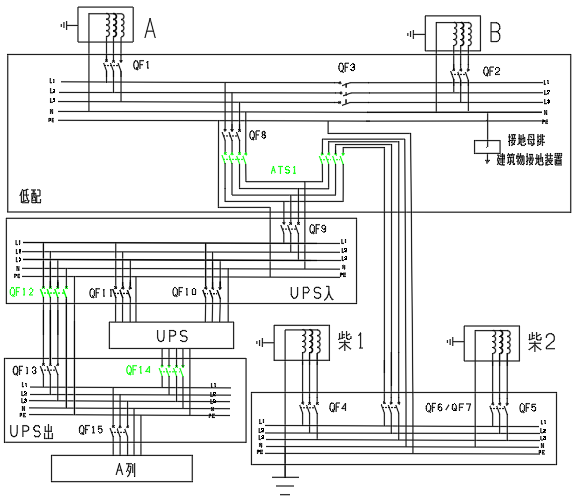

图4.2：“直接接地”系统改进型1（部分使用4P断路器）

（1）主要断路器描述

表4.2：“直接接地”系统改进型1（部分使用4P断路器）

（2）“断零”和杂散电流分析

杂散电流分析：无2条或以上的回路，无杂散电流。

“断零”风险：ATS1、QF12、QF14、QF1、QF2、QF3存在“断零”风险。

4.3 改进型2：仅ATS1、QF12、QF3采用4P断路器

综合系统运行模式，评估改进型1“断零”和杂散电流，其中ATS1、QF12和QF14的评估与“一点接地”系统是一致的，下面主要对QF1、QF2、QF3进行评估。

与QF12和QF14的评估类似。两市电一母联，系统绝大部分时间处于正常工作模式，由QF1、QF2供电，QF3断开。

QF3使用4P断路器，投入运行时间很短，“断零”风险可接受。

QF1、QF2使用4P断路器，“断零”风险高，降低了系统可靠性，“断零”风险不可接受；经QF1、QF2形成的杂散电流，不会对IT负荷产生影响，且时间很短（QF3投入时才会产生），杂散电流风险可接受。

因此，在改进型1的基础上，保留了ATS1、QF12、QF3的4P开关配置，调整QF14、QF1、QF2为3P断路器。

图4.3：“直接接地”系统改进型2（断路器配置建议）

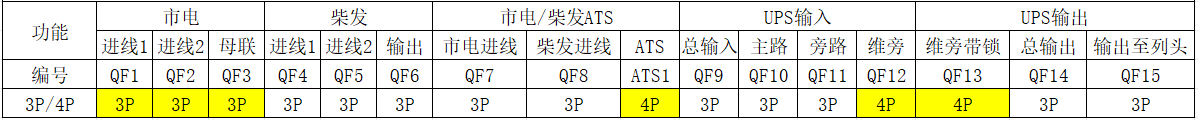

表4.3：“直接接地”系统改进型2（断路器配置建议）

5 总结

4P断路器使用，增加系统“断零”风险，规避杂散电流，是把双刃剑，使用时应把握好两个原则：

（1）“断零”风险控制在非正常工况下；

（2）规避正常工况下的杂散电流；

这样实现“断零”风险和规避杂散电流的平衡。
