0 引言

SACE Emax 系列由 X1、E1、E2、E3、E4、E6多种框架尺寸的固定式和抽出式断路器组成，框架电流/额定电流为 630A-6300A，在 400V AC 时额定极限短路分断能力42-150kA，在数据中心应用广泛。Emax手册给出了系列产品的参数配置，供选型或学习使用。其性能水平：额定不间断电流（40℃）Iu、额定极限短路分断能力Icu、额定运行短路分断能力Ics、额定短时耐受电流Icw和额定短路接通能力（峰值）Icm，包含的信息较多，详注如下：

1 国标定义

我们先来看看国标对性能参数的定义：

GB/T 14048.1-2023 《低压开关设备和控制设备第1部分：总则》和GB/T 14048.2-2020 《低压开关设备和控制设备第2部分：断路器》指出：

（1）额定不间断电流Iu

额定不间断电流是由制造商规定的电器能在不间断工作制下(见5.3.4.2)承载的电流值。

其中，不间断工作制(5.3.4.2)：没有空载期的工作制,电器的主触头保持闭合且承载稳定电流超过8h(数周、数月甚至数年)而不分断。数据中心的低压断路器属于该类型。

（2）额定极限短路分断能力Icu

断路器的额定极限短路分断能力是制造商按相应的额定工作电压规定断路器在8.3.5规定的条件下应能分断的极限短路分断能力值(见2.15.1)。它用预期分断电流(kA)表示(在交流情况下用交流分量有效值表示)。

（3）额定极限短路运行能力Ics

断路器的额定运行短路分断能力是制造商按相应的额定工作电压规定断路器在8.3.4规定的条件下应能分断的运行短路分断能力值(见2.15.2)。它用预期分断电流(kA)表示,或用Icu的百分数表示(例如I=25%Icu)。Ics至少应等于25% Icu。

（4）额定短时耐受电流Icw

断路器的额定短时耐受电流是制造商在按8.3.6.3规定的试验条件下对断路器确定的短时耐受电流值。对于交流,此电流为预期短路电流交流分量的有效值,并认为在短延时时间内是恒定的。与额定短时耐受电流相应的短延时应不小于0.05s,其优选值如下0.05 s-0.1 s-0.25 s-0.5 s-1s。

（5）额定短路接通能力（峰值）Icm

断路器的额定短路接通能力是在制造商规定的额定工作电压,额定频率以及一定的功率因数(对于交流)或时间常数(对于直流)下断路器的短路接通能力值,用最大预期峰值电流表示。对于交流,断路器的额定短路接通能力应不小于其额定极限短路分断能力乘以表2所列系数n的乘积(见4.3.6.3)。额定短路接通能力表示断路器在对应于额定工作电压的适当外施电压下能够接通电流的额定能力。

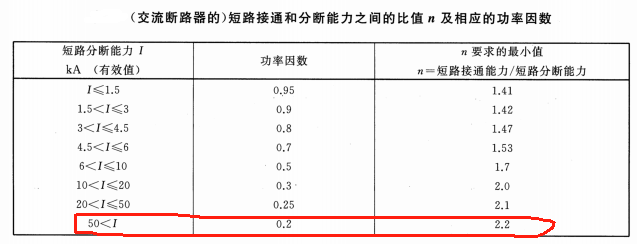

表1：（交流断路器的）短路接通能力和分断能力的比值n及相应的功率因数

2 知识筑基

这里补充2个基础：短路最大冲击电流的形成和断路器触头斥力来源。

2.1 短路最大冲击电流的形成

预备知识：磁场是不能突变，这是冲击电流产生的根本原因。

图1：短路冲击电流波形图

假设无穷大电网，短路发生时电压不会突变。t=0时刻发生了短路：

（1）根据欧姆定律，产生短路电流周期分量ip（交流分量或强迫分量）；

（2）根据法拉第电磁感应定律（当穿过一个闭合电路的磁通量发生变化时，电路中会产生感应电动势，其大小与磁通量的变化率成正比）和楞次定律（感应电流的磁场总要阻碍引起感应电流的磁通量的变化）：磁场不能突变，变压器会自动产生感应电流，感应电流的磁场意图抵消引起感应电流的磁通量的变化，即产生短路电流非周期分量ig（直流分量或自由分量）。理想状态下，ig的初始值大小与ip在t=0时刻的值相同，方向相反；且ig没有电压源，在线路内阻的消耗下逐渐衰减。

两者叠加形成冲击电流ish，由图1所示，在T/2处（T为交流电周期，T=1/50=0.02s）达到最大值。 $i_{sh}=\sqrt{2}k_{m}I_{k}$ （有效值）或 $i_{sh}=k_{m}I_{k}$ （峰值）， $k_{m}$ 为冲击系数。

2.2 断路器触头斥力来源

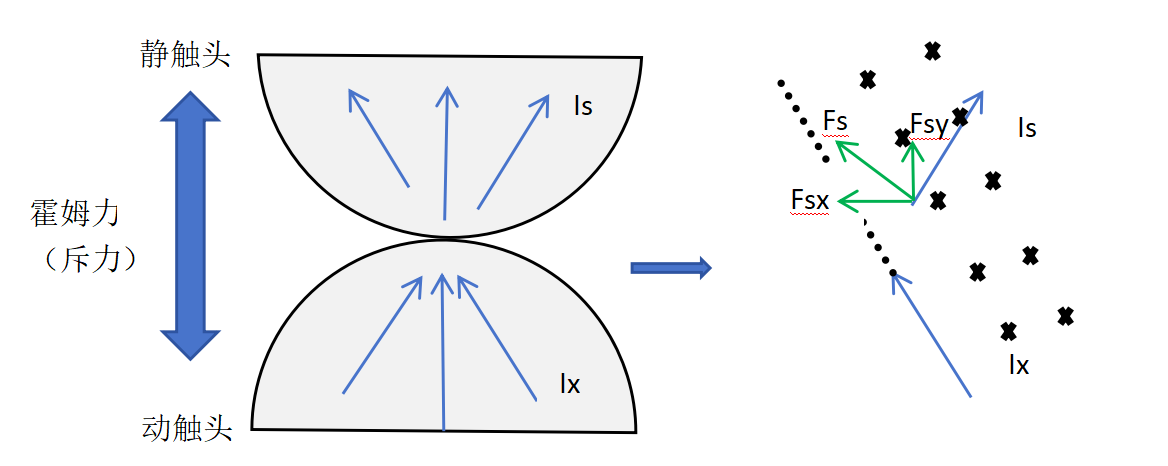

断路器触头斥力主要包括安培力和霍姆力。我们分别来看看：

2.2.1 安培力的方向判定和大小计算

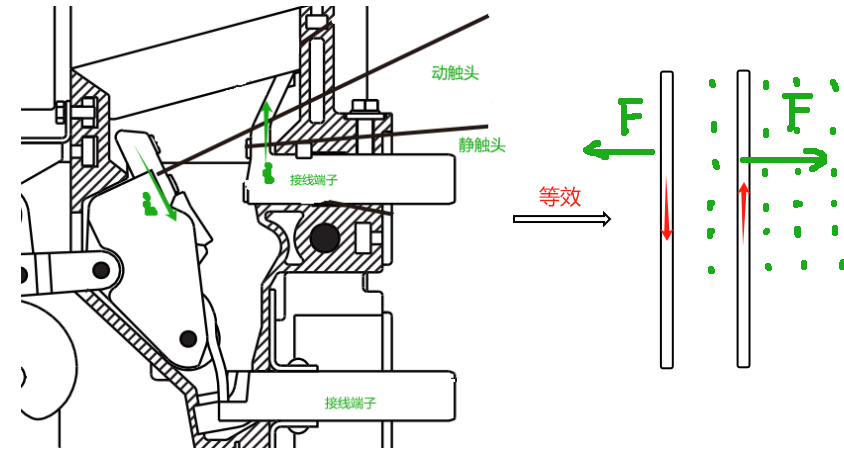

图2：断路器动静触头安培力示意图

（1）安培力的方向判定：两导线电流同向相吸，反向相斥。具体如下：

根据右手螺旋定则（安培定则）：动触头在静触头处产生的磁场由内向外；

根据左手定则：相互间产生斥力F。

（2）安培力的大小计算

1.电流元在空间某点产生的磁场强度

如图3所示，电流元在空间某点产生的磁场强度，根据毕奥萨法尔定律： $d\vec{B}=\frac{\mu _{0}Id\vec{l}\times \vec{e_{r}}}{4\pi r^{2} }$ 。式中，磁场强度B、电流元 $dl$ 、电流元与点P的线长的单位向量 $e_{r}$ 均为矢量； $I$ 为载流导线的电流， $\mu _{0}=4\pi \times 10^{-7}T\cdot mA^{-1}$ 为真空磁导率。

图3：载流直导线在空间某点产生的磁场强度

其中 $\times$ 为叉乘，也叫外积、向量积，它们的结果是一个向量。 $a\times b$ 向量方向是垂直于向量a和b构成的平面，并根据右手法则指向大拇指方向（右手a旋向b，夹角小于180度）， $a\times b$ 的大小为 $\left \| a \right \|\left \| b \right \|\sin \left ( \theta \right )$ 。

2.一段连续的长直载流导线在空间某点产生的磁场强度

$d\vec{l}\times \vec{r}=dl\cdot r\cdot \sin \left ( 90-\theta \right )=dl\cdot r\cdot \cos \theta$

$B=\int dB=\int_{L}^{}\frac{\mu _{0}Idl {e_{r}}\sin \theta }{4\pi r^{2} }=\int_{L}^{}\frac{\mu _{0}Idl {r}\sin \theta }{4\pi r^{3} }$

其中： $l=d\cdot \tan \theta$ ，则 $dl=d\cdot \sec^{2}\theta \cdot d\theta$ ； $r=\frac{d}{\cos \theta }$ 。

$B=\int \frac{\mu _{0}}{4\pi }\cdot \frac{Ir\cos \theta dl}{r^{3}}=\int \frac{\mu _{0}}{4\pi }\frac{i\cos \theta d\theta }{d}$

以逆时针为正，顺时针为负，对于长直载流导线，有：

$B=\int \frac{\mu _{0}}{4\pi }\cdot \frac{Ir\cos \theta dl}{r^{3}}=\int \frac{\mu _{0}}{4\pi }\frac{i\cos \theta d\theta }{d}=\int_{-\frac{\pi }{2}}^{\frac{\pi }{2}}\frac{\mu _{0}}{4\pi }\frac{i\cos \theta d\theta }{d} =\frac{\mu _{0}}{4\pi }\frac{I}{d }\sin \theta =\frac{\mu _{0}}{2\pi }\frac{I}{d }$

3.空气中两平行载流导线间的电动力

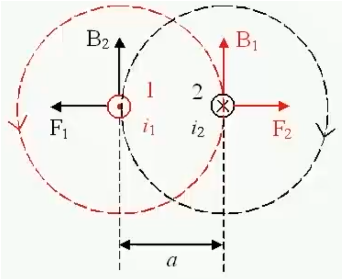

图4：空气中两平行载流导线间的电动力

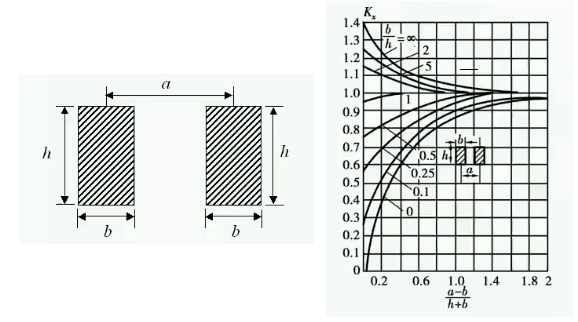

两导体的净距较大时：以矩形截面为例，两导体的净距大于界面周长（ $\left ( a-b \right )>2\left ( h+b\right )$ ）：则不考虑电流再导体截面上的分布，电动力算式： $F1=F2=B_{2}Il$ ， $B_{2}=\frac{\mu _{0}}{2\pi }\frac{I}{d }$
