0 引言

低压配电系统中，主进及联络断路器作为关键部件，对配电稳定性影响较大。作为维护人员，如何选定配置和整定保护定值呢？

以框架式断路器为例：技术配置包括额定电压（ $U{_{e}}$ ）、额定电流（ $I_{n}$ ）、级数（ $p$ ）、极限短路分断能力（ $I{_{cu}}$ ）以及脱扣保护；脱扣保护一般配置长延时脱扣（ $L$ ）、短延时脱扣（ $S$ ）、瞬时脱扣（ $I$ ），并根据上一级变压器整定保护定值。

1 术语和符号

（1） $U{_{e}}$ ：额定电压

（2） $I_{n}$ ：额定电流

（3） $p$ ：级数

（4） $I{_{cu}}$ ：极限短路分断能力，即能够分断的最大短路电流值。分断后，断路器可能无法继续正常使用

（5） $L$ ：长延时过载保护

$I{_{r}}$ ：长延时过载脱扣的电流整定值

$T{_{r}}$ ：长延时过载脱扣的时间整定值

（6） $S$ ：短延时过载保护

$I{_{sd}}$ ：短延时过载脱扣的电流整定值

$T{_{sd}}$ ：短延时过载脱扣的时间整定值

（7） $I$ ：瞬时过载保护

$I{_{i}}$ ：瞬时过载脱扣的电流整定值

（8）允通能量：短路等故障发生时，断路器开始动作到完全切断电路的过程中，通过被保护设备的电流平方对时间的积分，通常用符号 $I^{2}t$ 表示

（9） $U{_{k}}\%$ ：变压器短路阻抗百分比

（10） $I_{k}^{(3)}$ ：三相短路电流

（11） $I_{u}$ ：断路器框架电流

2 主进及联络断路器参数配置

以10KV干式变压器2500KVA为例，配置2进线1母联，分段运行；断路器选择ABB空气断路器New Emax系列。

（1）选定额定电压 $U{_{e}}=380/415V$

数据中心低压侧电压一般在380-400V，可以选择380/415V（两种不同的额定工作电压）。380V 电压的允许波动范围通常为 ±10%，即 342V-418V。

（2）选定额定电流 $I_{n}=5000A$

$P = \sqrt{3}U_{e}I_{n}$ ，取 $U{_{e}}=400V$ ，计算变压器低压侧额定电流 $I_{nb}=3608.44A$ 。充分利用变压器短期过载能力，断路器额定电流一般取1.2 - 1.3 倍变压器低压侧额定电流。

断路器框架号码选6， $I_{u}=3200\sim 6300A$

（3）级数 $p$ ：选取3P或4P

选定原则可以参见之前的博文：数据中心低压断路器3P、4P开关选择-CSDN博客

（4）极限短路分断能力 $I{_{cu}}=100KA$

1、变压器作理想化假设模型，无限大容量，即高压侧短路容量无限大。

2、GB 1094.5-2023《电力变压器第 5 部分：承受短路的能力》规定了，2500KVA干式变压器短路阻抗 $U{_{k}}\%$ 最小值为6%，取 $U{_{k}}\%=6\%$ 。

3、TN-s低压系统中，可能发生三相短路、两相短路和单相短路（单相接地短路），其中三相短路电流最大，且在变压器低压侧出口处取得最大值。

综上计算：

变压器低压侧额定电流 $I_{nb}=3608.44A$

无限大容量电源系统中，三相短路电流周期分量有效值 $I_{k}^{(3)}$ 与变压器额定电流 $I_{n}$ 和短路阻抗百分比 $U{_{k}}\%$ 的关系为 $U{_{k}}\%=\frac{I_{n}}{ I_{k}^{(3)}}$ ，则三相短路电流周期分量有效值 $I_{k}^{(3)}=60140.67A$ 。

分断能力应大于60KA，选择H：100KA。

（5）脱扣保护，配置长延时 $L$ 、短延时 $S$ 、瞬时 $I$

GB 50054-2011 《低压配电设计规范》，配电线路应装设短路保护和过负荷保护；《全国民用建筑工程设计技术措施》，低压配电线路一般宜设置短路保护、过负荷保护和接地故障保护，应与系统的接地型式相匹配；GB/T 22710-2008《低压断路器用电子式控制器》规定了脱扣保护的基本保护功能和附加保护功能；基本保护功能至少具有长延时 $L$ 、短延时 $S$ 、瞬时 $I$ 其中一种，附加保护功能包括剩余电流保护、接地故障保护、欠压保护等。

主进和联络断路器通常只保留长延时 $L$ 、短延时 $S$ 、瞬时 $I$ ，不配置剩余电流保护、接地故障保护、欠压保护，原因如下：

1、通常不配置欠压保护，主要是基于保障供电连续性、避免不必要跳闸（误跳闸，在常用备自投逻辑下，市电有电闭锁联络合闸，导致单路停电）；

2、通常不配置剩余电流保护、接地故障保护。

《全国民用建筑工程设计技术措施》规定，TN系统配电线路中，接地故障保护宜采用：1过电流保护能满足在规定时间内切断接地故障线路的要求时，宜采用过电流保护兼作接地故障保护；2三相四线制中，如果过电流保护不能满足，宜采用零序电流保护（即接地故障保护），整定电流应大于最大不平衡电流；3以上2项都不满足时，应采用剩余电流保护电器。

TN-s系统，三相五线制，中性点直接接地，发生接地故障时产生万安级别的电流，过电流保护会启动，兼作接地故障保护。

这样基本确定了选型，断路器：E6H5000/3P，脱扣器：PR122/P-LSI

3 主进及联络断路器的保护定值整定

长延时 $L$ ：防止变压器超负荷运行，及时切断低压侧故障线路；

短延时 $S$ ：低压主母线短路保护以及抽屉柜回路短路的后备保护；

瞬时 $I$ ：侧重于快速切除严重的短路故障。

（1）长延时保护定值整定

《全国民用建筑工程设计技术措施》中，长延时保护整定电流 $I{_{r}}=K_{1}I_{nb}$ ， $K_{1}$ 为可靠系数取1.1， $I_{nb}$ 为变压器低压侧额定电流。

考虑到：过负荷保护整定值应与变压器允许通过的正常过负荷相适应，使变压器容量得到充分利用；以某品牌2500KVA变压器（10\0.4）为例：起始负载70%，过载130%的情况下，允许过载时间大于80分钟。

工程实践中，通常：

（1）长延时保护整定电流 $I{_{r}}$ 一般取 $1.2\sim 1.3$ 倍的变压器低压侧额定电流 $I_{nb}$ ；

（2）长延时保护整定时间应躲开设备启动冲击电流，且满足上下级保护配合的需要，一般取反时限曲线（ $3 I_{r}$ 时） $5\sim 30s$ ，即3倍的过载电流对应的延时时间；

（3）发生过载故障时，联络断路器会先于主进断路器动作，长延时保护整定电流 $I{_{r}}$ 取主进断路器的 $0.75\sim 0.8$ 倍，整定时间小于或等于主进断路器。

（反时限曲线：断路器开始动作到完全切断电路的过程中，简化为理想绝热过程，允通能量定义为常数即 $I^{2}t=K$ ；过载电流越大，脱扣时间会越短。）

主进： $I{_{r1}}=4500A$ ， $T{_{r1}}=24s$ ，反时限曲线，即取 $I{_{r1}}=0.9I_{n}$ ， $I{_{r1}}=1.25I_{nb}$ 。

联络： $I{_{r2}}=3500A$ ， $T{_{r2}}=24s$ ，反时限曲线，即取 $I{_{r2}}=0.7I_{n}$ ， $I{_{r2}}=0.78I_{r1}$ 。

（2）短延时保护定值整定

《全国民用建筑工程设计技术措施》中：

（1）短延时保护整定电流 $I{_{sd}}=mK_{2}I_{nb}$ ， $m$ 为过电流倍数取 $3\sim 5$ ， $K_{2}$ 为可靠系数取1.3， $I_{nb}$ 为变压器低压侧额定电流；

（2）短延时保护整定电流应大于或等于配出最大回路保护断路器瞬时脱扣器整定电流的1.3倍；

（3）短延时的脱扣时间可取 $0.2\sim 0.4s$ 。

工程实践中，联络断路器会先于主进断路器动作，短延时保护整定电流 $I{_{sd}}$ 取主进断路器的 $0.75\sim 0.8$ 倍，整定时间小于主进断路器。

主进： $I{_{sd1}}=18000A$ ， $T{_{r1}}=0.3s$ ，定时限，即取 $I{_{sd1}}=4I_{n}$ ， $I{_{sd1}}=3.84I_{nb}$ 。

联络： $I{_{sd2}}=14000A$ ， $T{_{r2}}=0.2s$ ，定时限，即取 $I{_{sd2}}=3.5I_{n}$ ， $I{_{sd2}}=0.78I_{sd1}$ 。

（3）瞬时保护定值整定

《全国民用建筑工程设计技术措施》中：

（1）瞬时保护整定电流不宜小于长延时保护整定电流的10倍；

（2）一般宜设置长延时、短延时、瞬时三段保护，在不能保证系统选择性时，可不设瞬时跳闸保护。

工程实践中，主进和母联断路器的瞬时保护功能一般关闭。

4 总结

正常条件下，断路器参数配置重点关注额定电压（ $U{_{e}}$ ）、额定电流（ $I_{n}$ ）、级数（ $p$ ）、极限短路分断能力（ $I{_{cu}}$ ）以及脱扣保护长延时脱扣（ $L$ ）、短延时脱扣（ $S$ ）、瞬时脱扣（ $I$ ），并根据国标及09版技术措施，合理整定保护定值。

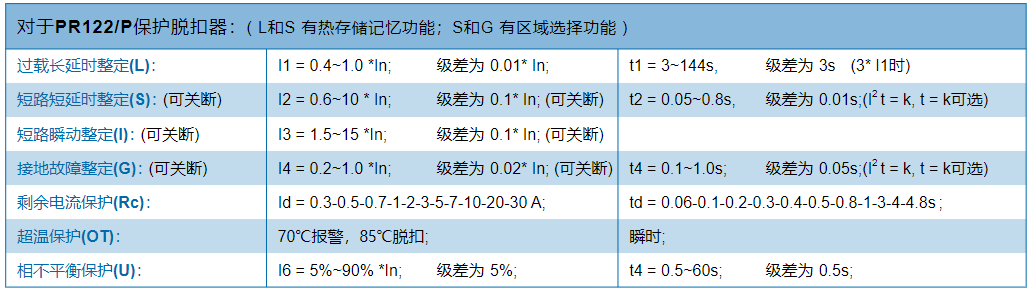

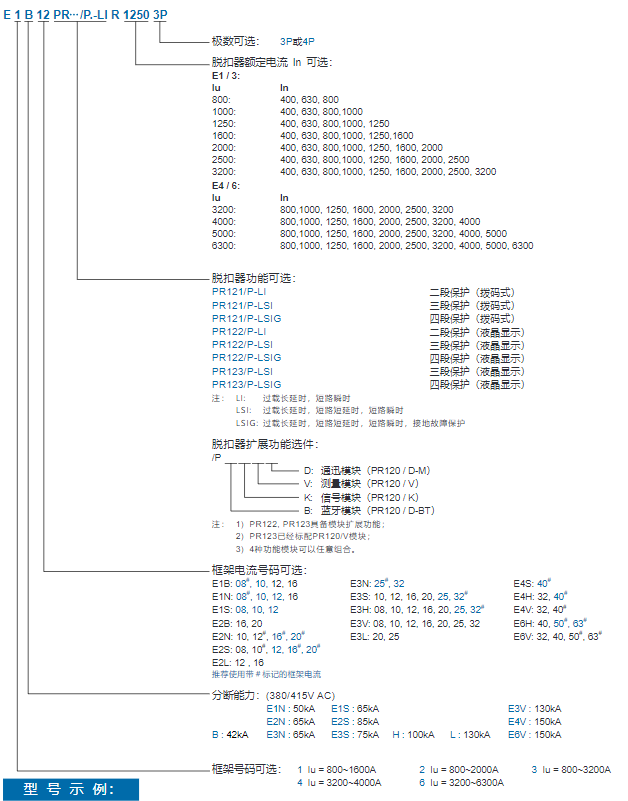

附1：ABB空气断路器New Emax系列选型：
