DMA 案例内存到内存搬运

需求

使用DMA的方式将数组A的内容复制到数组B中，搬运完之后将数组B的内容打印到屏幕

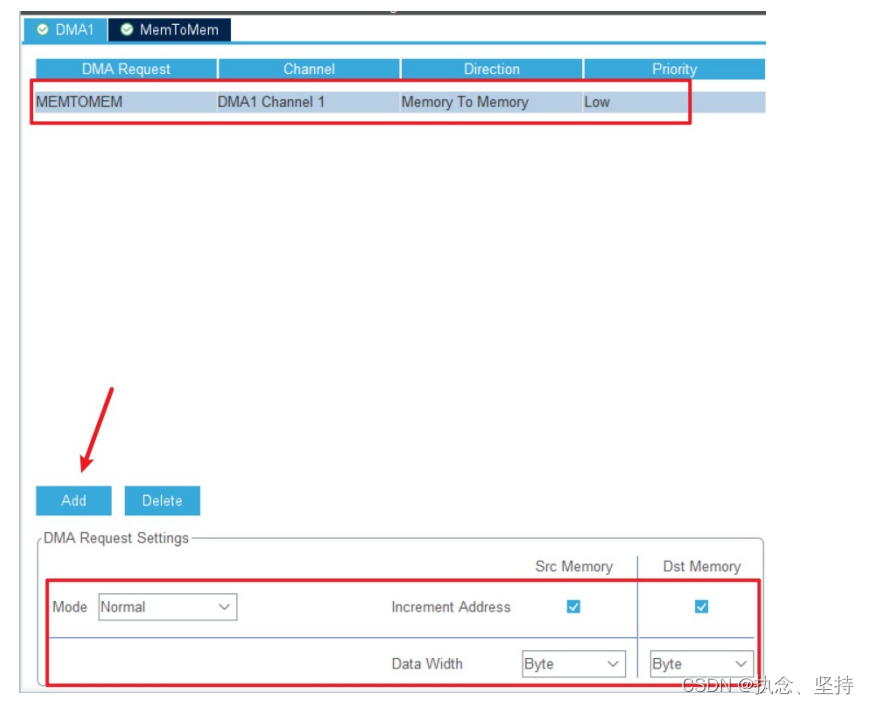

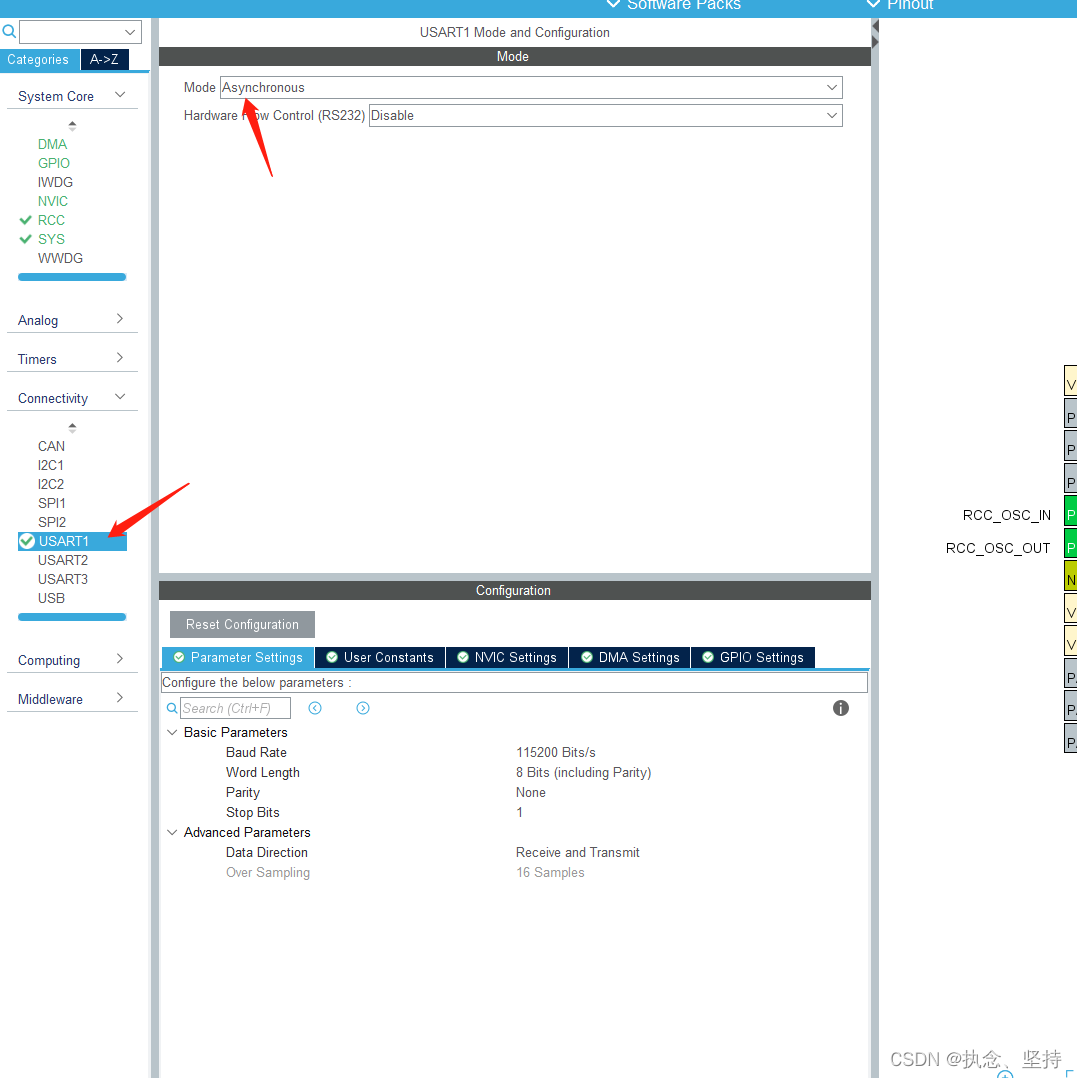

在这里插入图片描述

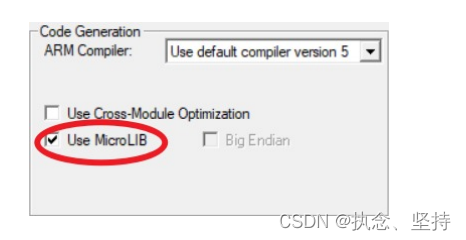

重定向 printf 的话记得将下面这个勾打开：

用到的库函数

HAL_DMA_Start

HAL_StatusTypeDef HAL_DMA_Start(
	DMA_HandleTypeDef *hdma,   // 参数一
	uint32_t SrcAddress,   // 参数二
	uint32_t DstAddress,  // 参数三
	uint32_t DataLength  // 参数四
)

参数一：DMA_HandleTypeDef *hdma DMA句柄
参数二：uint32_t SrcAddress 源内存地址
参数三： uint32_t DstAddress 目标内存地址
参数四：uint32_t DataLength 数据传输长度。注意：需要乘以sizeof(uint32_t)
返回值： HAL_StatusTypeDef，HAL状态（OK，busy，ERROR，TIMEOUT）

__HAL_DMA_GET_FLAG

#define __HAL_DMA_GET_FLAG(__HANDLE__, __FLAG__) (DMA1->ISR & (__FLAG__))

参数一：HANDLE ， DMA通道句柄
参数二： FLAG，数据传输标志。DMA_FLAG_TGx表示数据传输完成标志
返回值：FLAG的值（SET/RESET）

代码实现

开启数据传输
等待数据传输完成

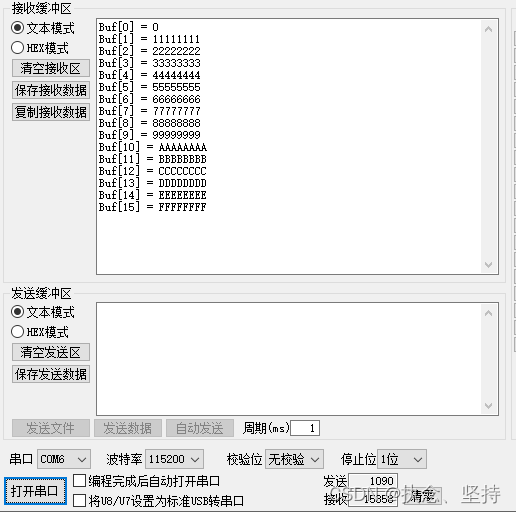

打印数组内存

#define BUF_SIZE 16

// 源数组
uint32_t srcBuf[BUF_SIZE] = {
	0x00000000,0x11111111,0x22222222,0x33333333,
	0x44444444,0x55555555,0x66666666,0x77777777,
	0x88888888,0x99999999,0xAAAAAAAA,0xBBBBBBBB,
	0xCCCCCCCC,0xDDDDDDDD,0xEEEEEEEE,0xFFFFFFFF
};
// 目标数组
uint32_t desBuf[BUF_SIZE];

int fputc(int ch, FILE *f)
{
	unsigned char temp[1]={ch};
	HAL_UART_Transmit(&huart1,temp,1,0xffff);
	return ch;
}
// main
// 开启数据传输
	HAL_DMA_Start(
		&hdma_memtomem_dma1_channel1,
		(uint32_t)srcBuf,
		(uint32_t)desBuf,
		sizeof(uint32_t) * BUF_SIZE
	);
	// 等待数据传输完成
	while(__HAL_DMA_GET_FLAG(&hdma_memtomem_dma1_channel1, DMA_FLAG_TC1) == RESET);
	// 打印数组内容
	for(i = 0; i < BUF_SIZE; i++){
		printf("Buf[%d] = %X\r\n", i, desBuf[i]);
	}
