休眠-唤醒

休眠-唤醒机制

1. APP 调用 read 等函数时，试图读取数据，比如读取按键；
2. APP 进入内核态，也就是调用驱动中的对应函数，发现有数据则复制到用户空间并马上返回；
3. 如果APP 在内核态，也就是驱动程序中发现没有数据，则APP 休眠；
4. 当有数据时，比如当按下按键时，驱动程序的中断服务程序被调用，他会记录数据，唤醒APP；
5. APP 继续运行它的内核态代码，也就是驱动程序中的函数，复制数据到用户空间并马上返回。

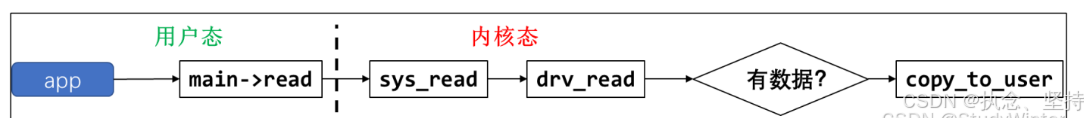

驱动中有数据时，图中红线就是APP1 的执行过程，设计用户态、内核态


由应用层发起，再回到应用层。处于进程/线程上下文可以调用复杂/ 耗时的函数。

在中断上下文则不一样，中断不能休眠

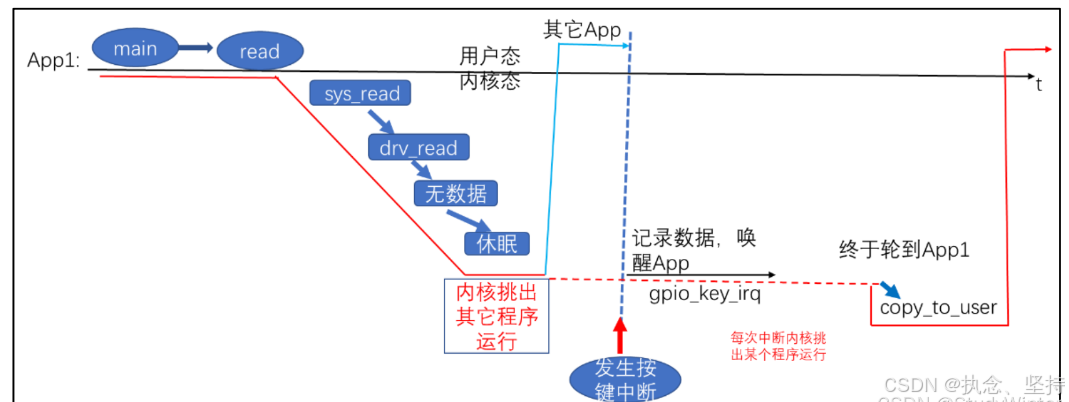

驱动中没有数据时，APP1在内核态执行到 drv_read 时会休眠。所谓休眠就是把自己的状态改为非 RUNNING ，这样内核的调度器就不会让它运行。当按下按键，驱动程序中的中断服务程序被调用，它会记录数据，并唤醒APP1。所以唤醒就是把程序的状态改为 RUNNING，这样内核的调度器有合适的时间就会让它运行。当APP1 再次运行时，就会继续执行 drv_read 中剩下的代码，把数据复制回用户空间，返回用户空间。APP1的执行过程如下图红色实线所示，它被分为两段：

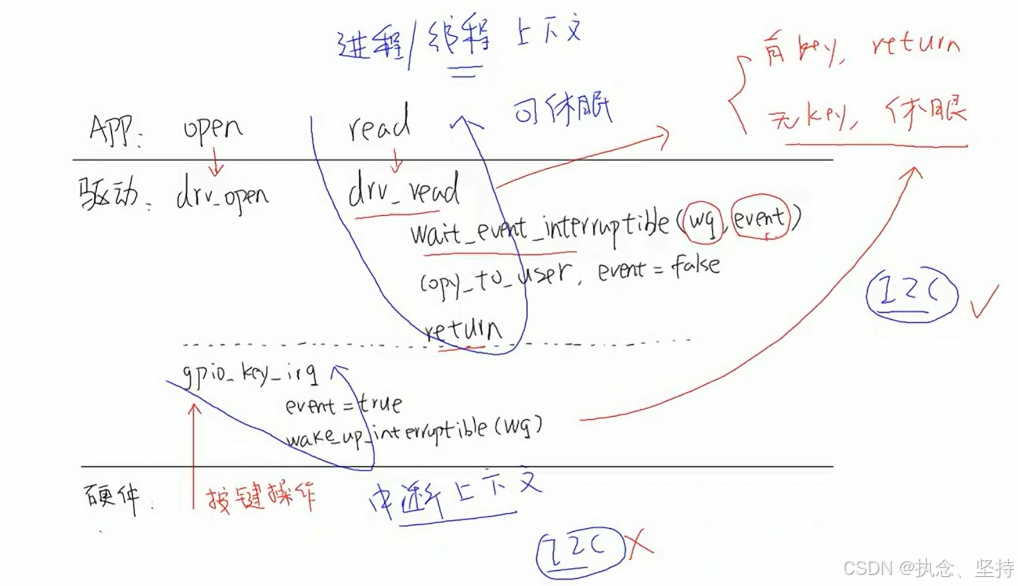

值得注意的是，上面 2个红线部分都属于 APP1 的“上下文”，或者这样说：红线所涉及的代码，都是 APP1调用的。但是按键的中断服务程序，不属于 APP1的“上下文”，这是突如其来的，当中断发生时， APP1正在休眠呢。

在 APP1的“上下文”，也就是在 APP1的执行过程中，它是可以休眠的。

在中断的处理过程中，也就是 gpio_key_irq 的执行过程中，它不能休眠：“中断”怎么能休眠？“中断”休眠了，谁来调度其他 APP 啊？

总结：在中断函数中，不能休眠，也就不能调用会导致休眠的函数

内核函数

休眠函数，参考内核源码： include\linux\wait.h

函数	说明
wait_event_interruptible(wq, condition)	休眠，直到 condition 为真；休眠期间是可被打断的，可以被信号打断
wait_event(wq, condition)	休眠，直到 condition 为真；退出的唯一条件是 condition 为真，信号也不好使
wait_event_interruptible_timeout(wq,condition, timeout)	休眠，直到 condition 为真或超时；休眠期间是可被打断的，可以被信号打断
wait_event_timeout(wq, condition,timeout)	休眠，直到 condition 为真；退出的唯一条件是 condition 为真，信号也不好使

#define wait_event_interruptible(wq_head, condition)				\
({										\
	int __ret = 0;								\
	might_sleep();								\
	if (!(condition))							\
		__ret = __wait_event_interruptible(wq_head, condition);		\
	__ret;									\
})


#define wait_event(wq_head, condition)						\
do {										\
	might_sleep();								\
	if (condition)								\
		break;								\
	__wait_event(wq_head, condition);					\
} while (0)



#define wait_event_interruptible_timeout(wq_head, condition, timeout)		\
({										\
	long __ret = timeout;							\
	might_sleep();								\
	if (!___wait_cond_timeout(condition))					\
		__ret = __wait_event_interruptible_timeout(wq_head,		\
						condition, timeout);		\
	__ret;									\
})


#define wait_event_timeout(wq_head, condition, timeout)				\
({										\
	long __ret = timeout;							\
	might_sleep();								\
	if (!___wait_cond_timeout(condition))					\
		__ret = __wait_event_timeout(wq_head, condition, timeout);	\
	__ret;									\
})

比较重要的参数就是

1. wq：waitqueue，等待队列
   • 休眠时除了把程序状态改为非 RUNNING 之外，还要把进程/进程放入wq 中，以后中断服务程序要从 wq 中把它取出来唤醒。
   • 没有 wq 的话，茫茫人海中，中断服务程序去哪里找到你？
2. condition
   • 这可以是一个变量，也可以是任何表达式。表示“一直等待，直到condition 为真”。

唤醒函数

参考内核源码：include\linux\wait.h

函数	说明
wake_up_interruptible(x)	唤醒 x 队列中状态为“ TASK_INTERRUPTIBLE”的线程，只唤醒其中的一个线程
wake_up_interruptible_nr(x, nr)	唤醒 x 队列中状态为“ TASK_INTERRUPTIBLE”的线程，只唤醒其中的 nr 个线程
wake_up_interruptible_all(x)	唤醒 x 队列中状态为“ TASK_INTERRUPTIBLE”的线程，唤醒其中的所有线程
wake_up(x)	唤 醒 x 队 列 中 状 态 为 “ TASK_INTERRUPTIBLE ” 或“TASK_UNINTERRUPTIBLE”的线程，只唤醒其中的一个线程
wake_up_nr(x, nr)	唤 醒 x 队 列 中 状 态 为 “ TASK_INTERRUPTIBLE ” 或“TASK_UNINTERRUPTIBLE”的线程，只唤醒其中 nr 个线程
wake_up_all(x)	唤 醒 x 队 列 中 状 态 为 “ TASK_INTERRUPTIBLE ” 或“TASK_UNINTERRUPTIBLE”的线程，唤醒其中的所有线程

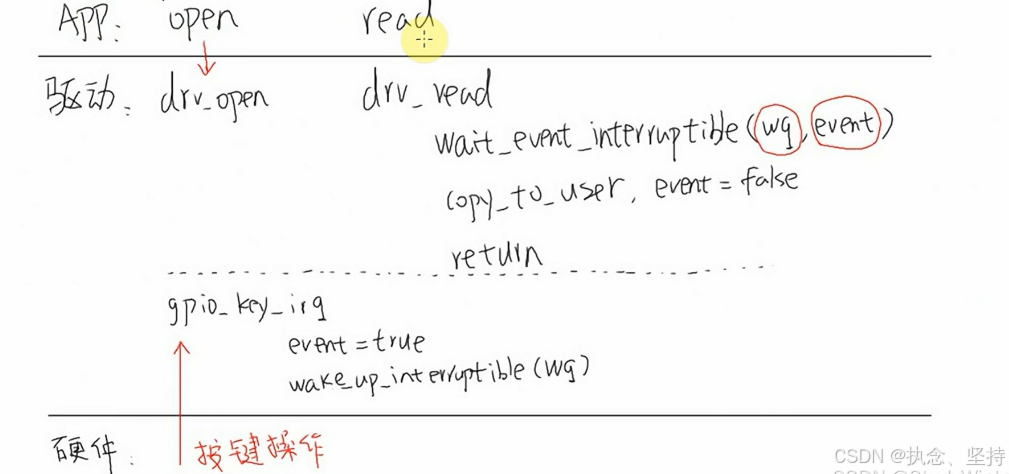

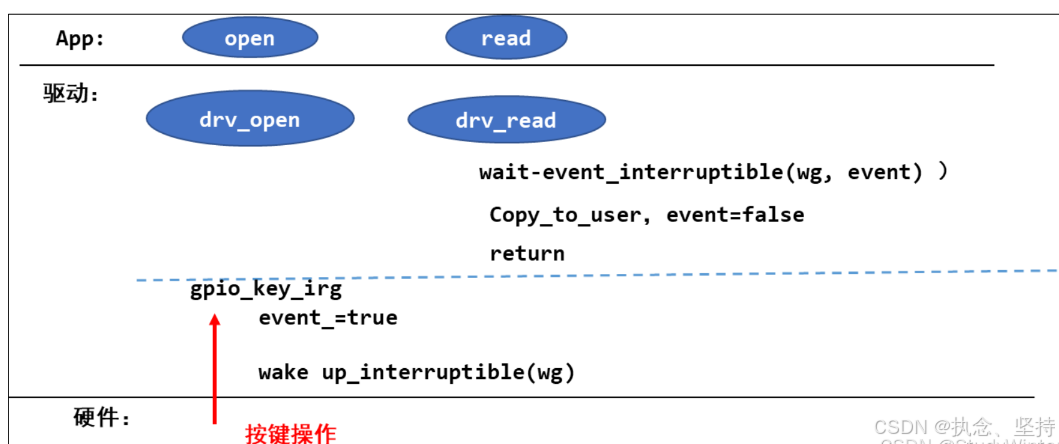

驱动框架

要休眠的线程，放在 wq 队列里，中断处理函数从 wq 队列里把它取出来唤醒，所以，需要做一下几件事

1. 初始化 wq 队列
2. 在驱动的 read 函数中，调用 wait_event_interruptible：
   • 它本身会判断 event是否为 FALSE ，如果为 FASLE 表示无数据，则休眠。
   • 当从 wait_event_interruptible 返回后，把数据复制回用户空间
3. 在中断服务程序里：
   • 设置 event 为 TRUE ，并调用 wake_up_interruptible 唤醒线程。

在驱动的读函数里调用 wait_event_interruptible：

// 实现自己的read函数，等待按键按下
static ssize_t gpio_key_drv_read (struct file *file, char __user *buf, size_t size, loff_t *offset)
{
	int err;
	printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
	// 当g_key为真时，休眠才被打断
	wait_event_interruptible(gpio_key_wait, g_key);
	err = copy_to_user(buf, &g_key, 4);
	// 再次被置为0，进入休眠状态，等待下次唤醒
	g_key = 0;
	return 4;
}

假设 g_key 等于 0，那么 APP 会执行到上述代码进入休眠状态。它被谁唤醒？被控制的中断服务程序：

// 中断服务程序，唤醒线程
static irqreturn_t gpio_key_irq_winter(int irq, void* dev_id)
{
	struct gpio_key *gpio_key = dev_id;
	int val;
	val = gpiod_get_value(gpio_key->gpiod);
	printk("key %d %d\n", gpio_key->gpio, val);
	// 哪一个按键放在高8位，按下/松开是val
	g_key = (gpio_key->gpio << 8) | val;
	// 唤醒g_key队列
	wake_up_interruptible(&gpio_key_wait);
	return IRQ_HANDLED;
}

注意这 2 个函数，一个没有使用“ &”，另一个使用了“ &”：

wait_event_interruptible(gpio_key_wait, g_key);
wake_up_interruptible(&gpio_key_wait);

应用程序并不复杂，调用 open、 read 即可，代码在 button_test.c 中

#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <unistd.h>
#include <stdio.h>
#include <string.h>

/*
 * ./button_test /dev/100ask_button0
 *
 */
int main(int argc, char **argv)
{
	int fd;
	int val;

	/* 1. 判断参数 */
	if (argc != 2)
	{
		printf("Usage: %s <dev>\n", argv[0]);
		return -1;
	}

	/* 2. 打开文件 */
	fd = open(argv[1], O_RDWR);
	if (fd == -1)
	{
		printf("can not open file %s\n", argv[1]);
		return -1;
	}

	while (1)
	{
		/* 3. 读文件 */
		read(fd, &val, 4);
		printf("get button : 0x%x\n", val);
	}

	close(fd);

	return 0;
}

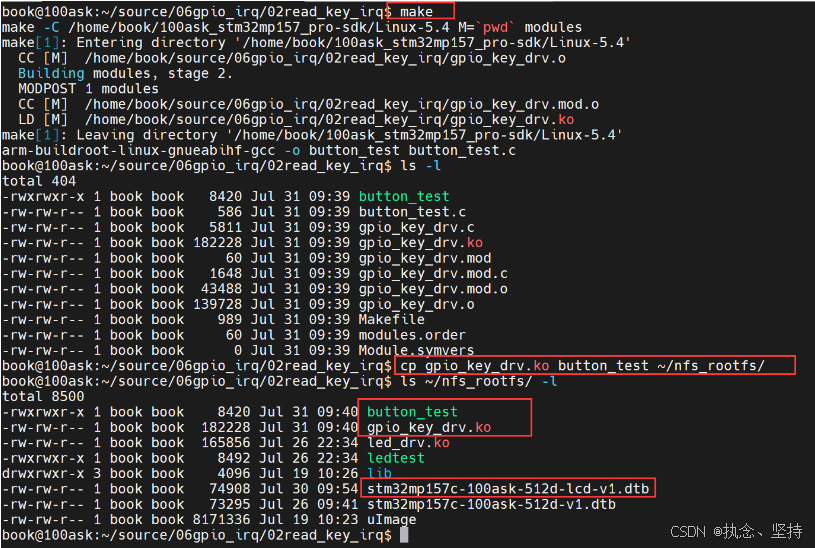

编译

测试

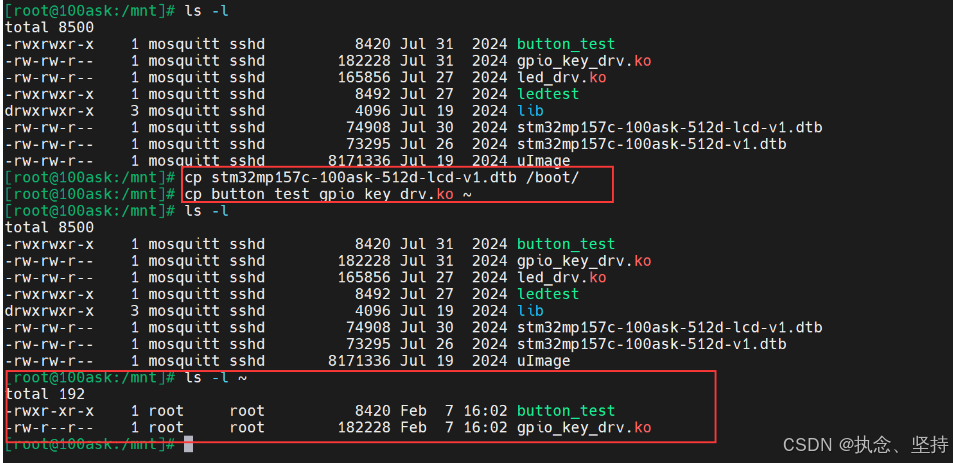

把编译出来的设备树文件拷贝到/boot目录下

reboot重启

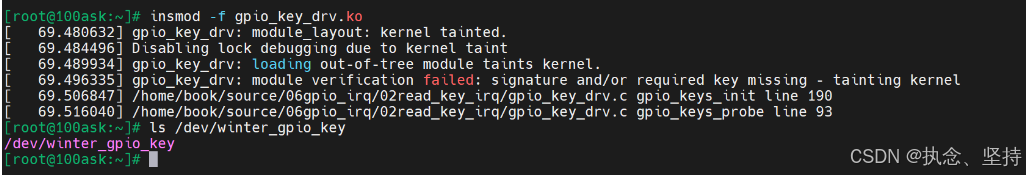

安装驱动，强制安装

insmod -f gpio_key_drv.ko

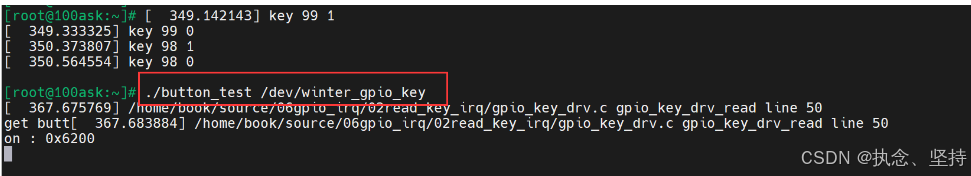

按按键测试，按下是1，松开是0

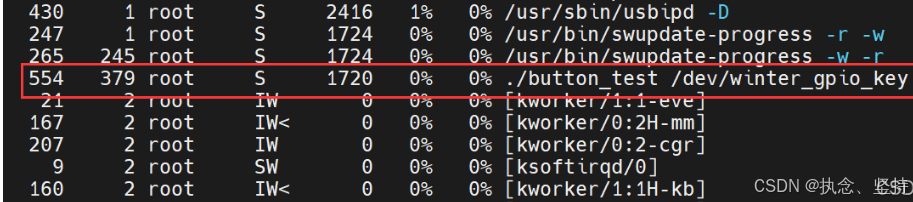

利用top查看占资源情况

缺点是只能读最新的一个数据，因为按键数据放在全局变量g_key中了

使用环形缓冲区改进驱动程序

利用唤醒缓冲区存储数据

// 环形缓冲区
#define BUF_LEN 128
static int g_keys[BUF_LEN];
static int r, w;

// 下一个位置
#define NEXT_POS(x) ((x+1) % BUF_LEN)

// 判断环形缓冲区是否为空
static int is_key_buf_empty(void)
{
	// 相等时为空
	return (r == w);
}

// 判断缓冲区是否满
static int is_key_buf_full(void)
{
	return (r == NEXT_POS(w));
}

// 写数据进去
static void put_key(int key)
{
	if (!is_key_buf_full())
	{
		g_keys[w] = key;
		// w后移
		w = NEXT_POS(w);
	}
}

// 获得数据
static int get_key(void)
{
	int key = 0;
	if (!is_key_buf_empty())
	{
		key = g_keys[r];
		// r后移
		r = NEXT_POS(r);
	}
	return key;
}

使用环形缓冲区之后，休眠函数可以这样写

// 实现自己的read函数，等待按键按下
static ssize_t gpio_key_drv_read (struct file *file, char __user *buf, size_t size, loff_t *offset)
{
	int err;
	int key;
	printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
	// 当is_key_buf_empty为假时，也就是不空，休眠才被打断，才能get数据
	wait_event_interruptible(gpio_key_wait, !is_key_buf_empty());
	key = get_key();
	err = copy_to_user(buf, &key, 4);
	return 4;
}

唤醒函数可以这样写

// 中断服务程序，唤醒线程
static irqreturn_t gpio_key_irq_winter(int irq, void* dev_id)
{
	struct gpio_key *gpio_key = dev_id;
	int val;
	int key;
	val = gpiod_get_value(gpio_key->gpiod);
	printk("key %d %d\n", gpio_key->gpio, val);
	// 哪一个按键放在高8位，按下/松开是val
	key = (gpio_key->gpio << 8) | val;
	// 加入数据
	put_key(key);

	// 唤醒g_key队列
	wake_up_interruptible(&gpio_key_wait);
	return IRQ_HANDLED;
}

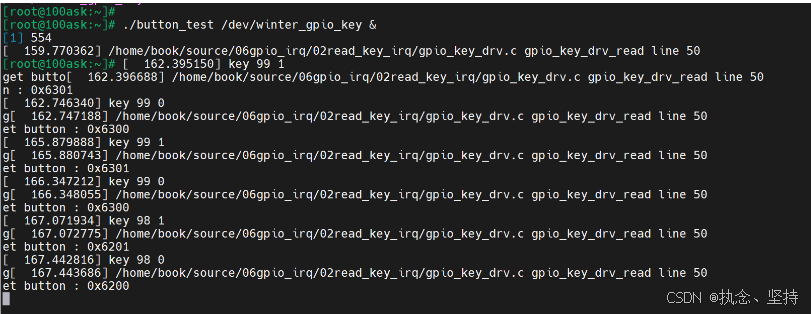

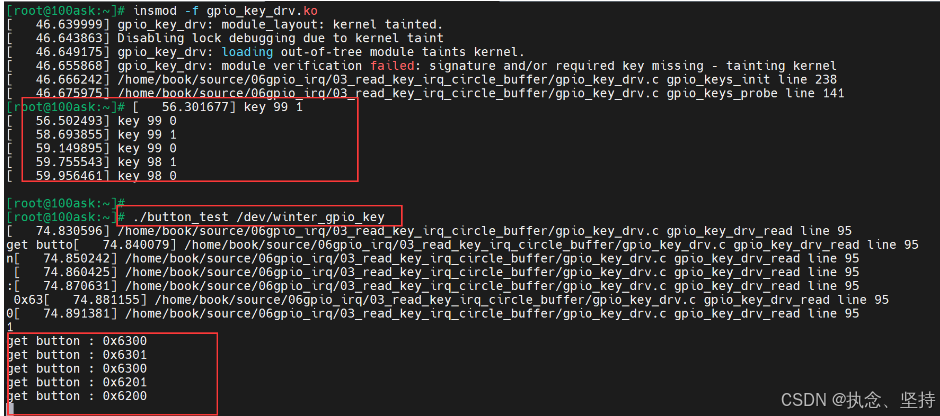

测试发现可以存储多个数据
