今天我们来学习STM32的最小系统的搭建，依旧选用的我们的STM32F103C8T6这款芯片，主页有实物的结果，进行led的闪烁，可以看一下

 1.电源电路

为芯片提供稳定、清洁的电源是系统稳定的基础。

• 供电电压（VDD / VSS）：

  • 数字电源：通常为3.3V。连接到芯片的VDD引脚和VSS。

  • 模拟电源：如果使用ADC、DAC等模拟外设，需要为VDDA引脚提供干净的模拟电源，并将VSSA正确接地。通常通过磁珠或电感从数字电源隔离而来。

• 退耦/滤波电容：

  • 这是至关重要的。在每个VDD和VSS引脚附近（尽可能靠近引脚），都需要放置一个100nF的陶瓷电容，用于滤除高频噪声。

  • 在电源入口处，通常还会放置一个10uF或更大的钽电容或电解电容，用于滤除低频噪声和稳定电压。

2. 时钟电路

为芯片提供时序基准。STM32具有内部时钟，但为了获得更高精度和稳定性，需要外部时钟。

• 高速外部时钟：

  • 作用：为系统主时钟提供高精度源，通常使用外部晶振。

  • 构成：一个8MHz（或其它频率，但8MHz最常用）的无源晶振，连接在OSC_IN和OSC_OUT引脚（即PH0和PH1）之间。

  • 负载电容：每个晶振引脚到地需要连接两个10pF~22pF的负载电容，具体值需参考晶振数据手册。

• 低速外部时钟：

  • 作用：为实时时钟和看门狗等需要低功耗且精确计时的外设提供时钟源，可选但强烈推荐。

  • 构成：一个32.768kHz的晶振，连接在OSC32_IN和OSC32_OUT引脚上。

  • 负载电容：同样需要连接两个负载电容（通常为6~22pF）。

注意：在某些对成本或空间极其敏感的应用中，可以省略外部晶振，仅使用内部RC振荡器。但这会牺牲时钟精度。

3. 复位电路

用于在上电、断电或程序跑飞时，将MCU恢复到初始状态。

• 构成：一个简单的RC电路或专用复位芯片。

• 手动复位按钮：一个电阻和一个按键开关串联。

  • 通常做法：NRST引脚通过一个10KΩ的上拉电阻接到3.3V，同时通过一个100nF的电容接地以实现上电复位。一个常开按键并联在电容两端，当按键按下时，NRST被拉低，触发复位

4. 下载调试接口

用于将程序烧录到芯片Flash中，并提供在线调试功能。

• 标准：JTAG 和 SWD。

• 最常用：SWD，因为它只需要2根线（SWDIO, SWCLK）加上电源和地，占用引脚少。

• 连接器：通常使用标准的4针或5针排针（VCC, SWDIO, SWCLK, GND, 可选的RESET）。

5.启动电路（BOOT）确定芯片的启动模式

首先我们还是先配置时钟，但是会有所不同，我先拿上节课的记录一下

开始配置芯片

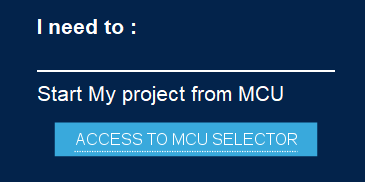

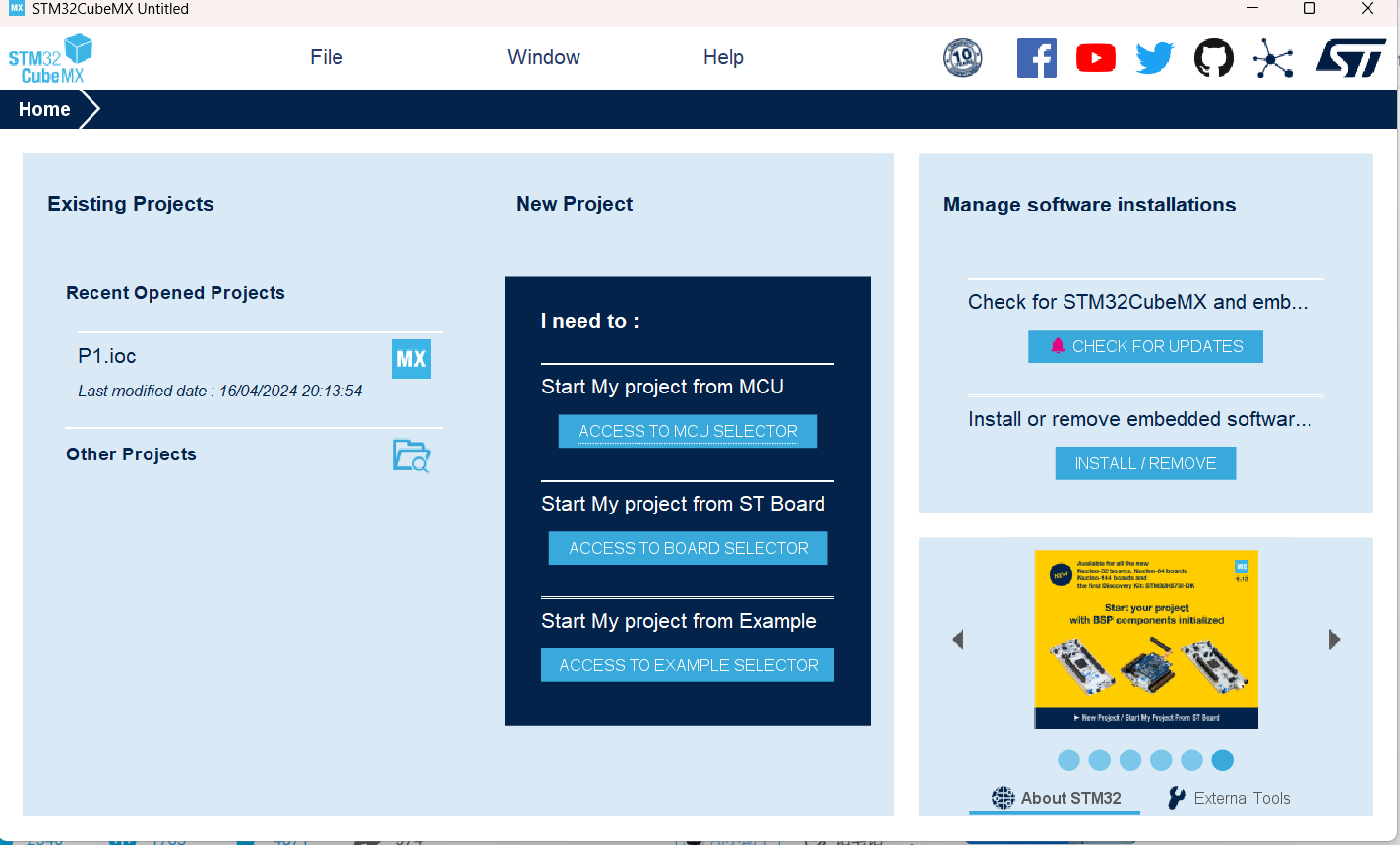

首先选择要配置的芯片

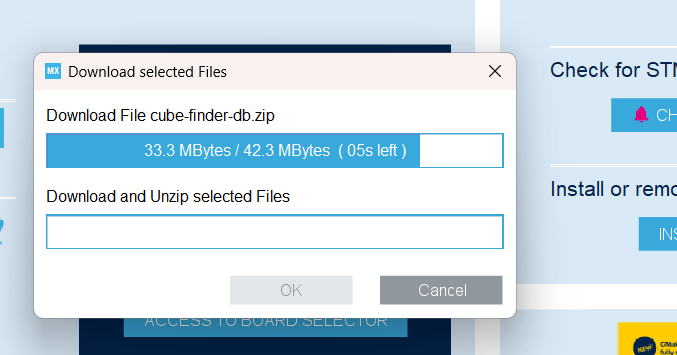

等待他加载完

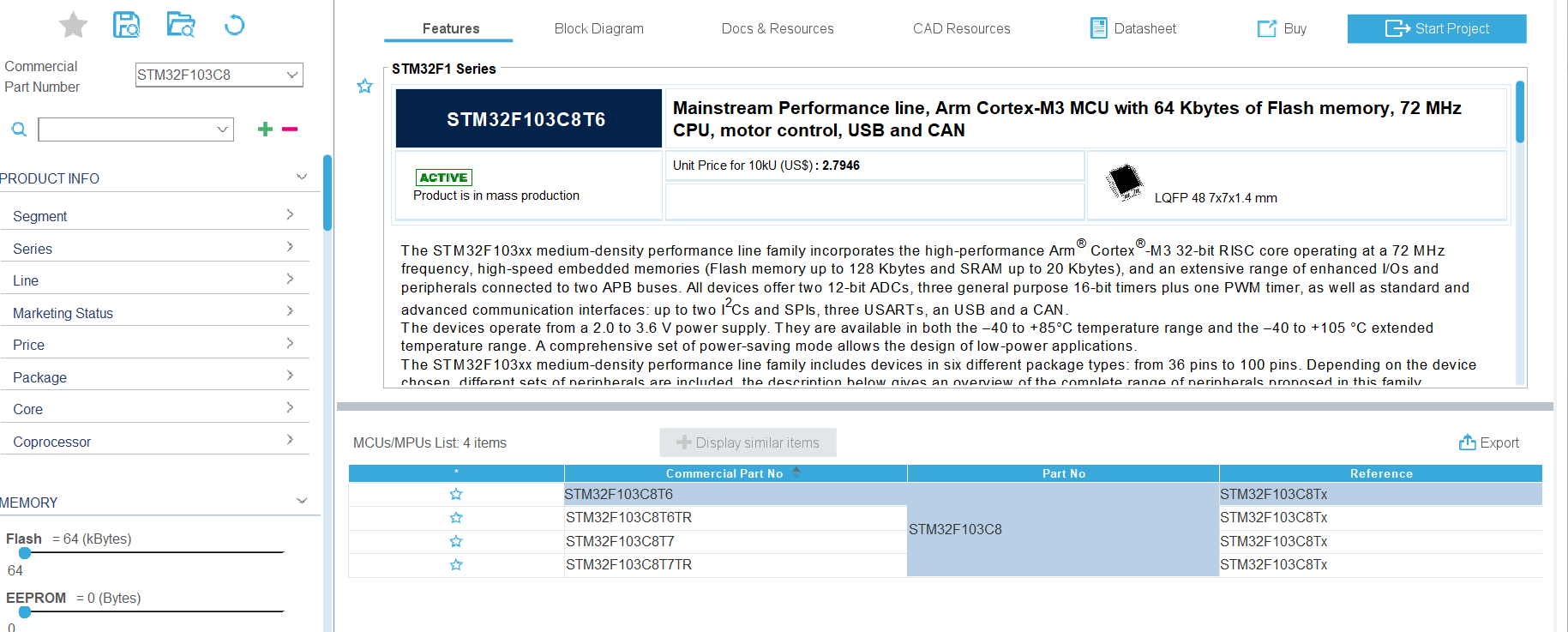

左上角搜索STM32F103C8,然后选择STM32F103C8T6这个内核，然后点击右上角的star project

然后来到这个页面

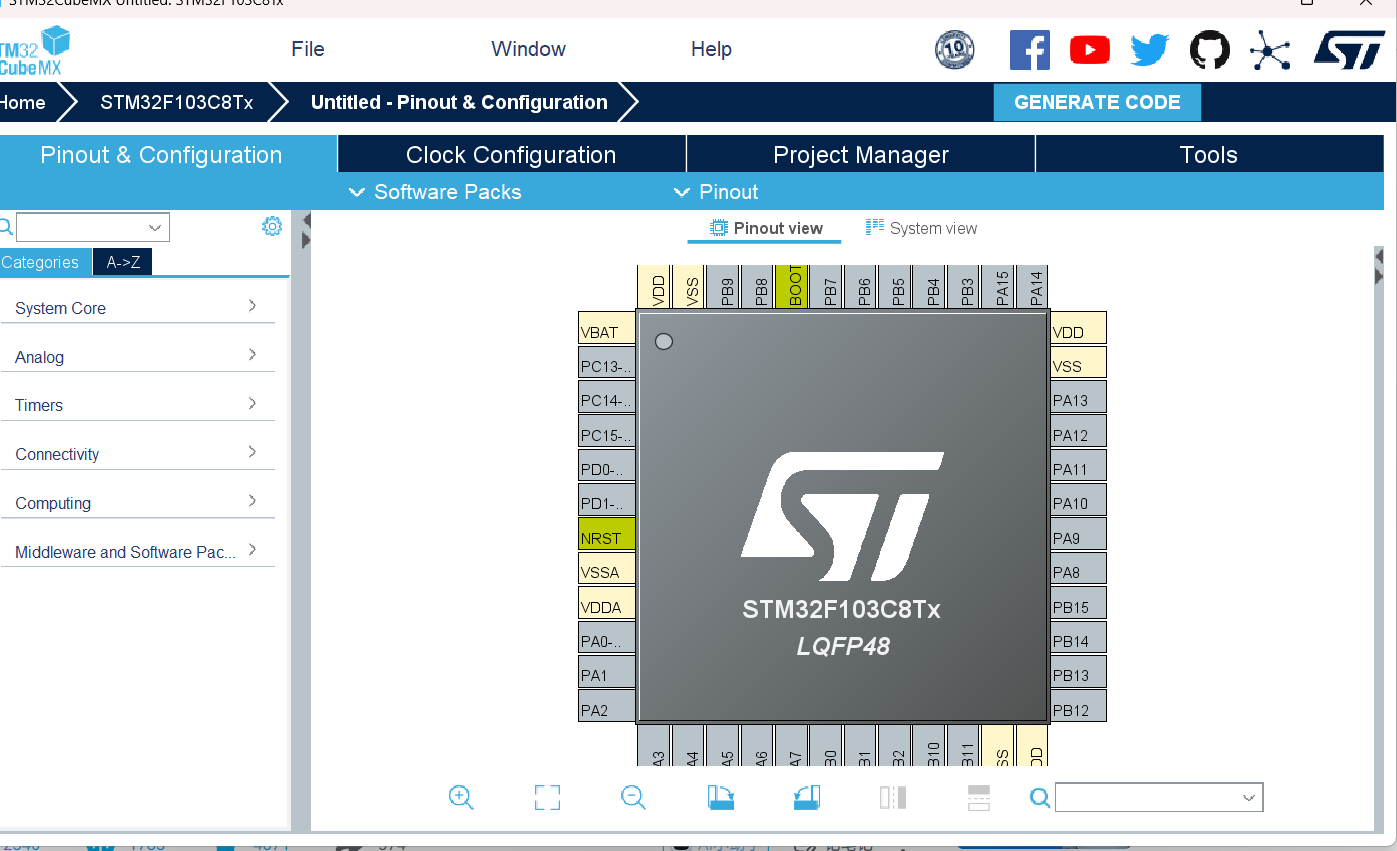

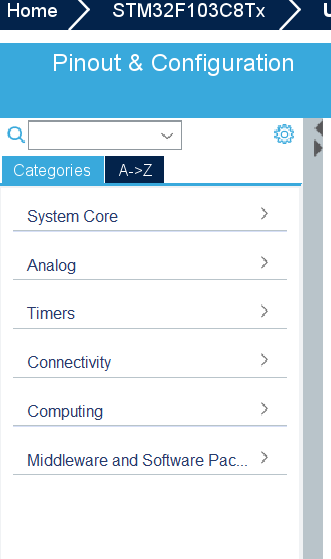

这里就模拟了我们真实的一个芯片和他的引脚分布，然后再左边我们进行系统设置

首先我们需要一个时钟，因为芯片必须要有时钟信号，才可以正常工作

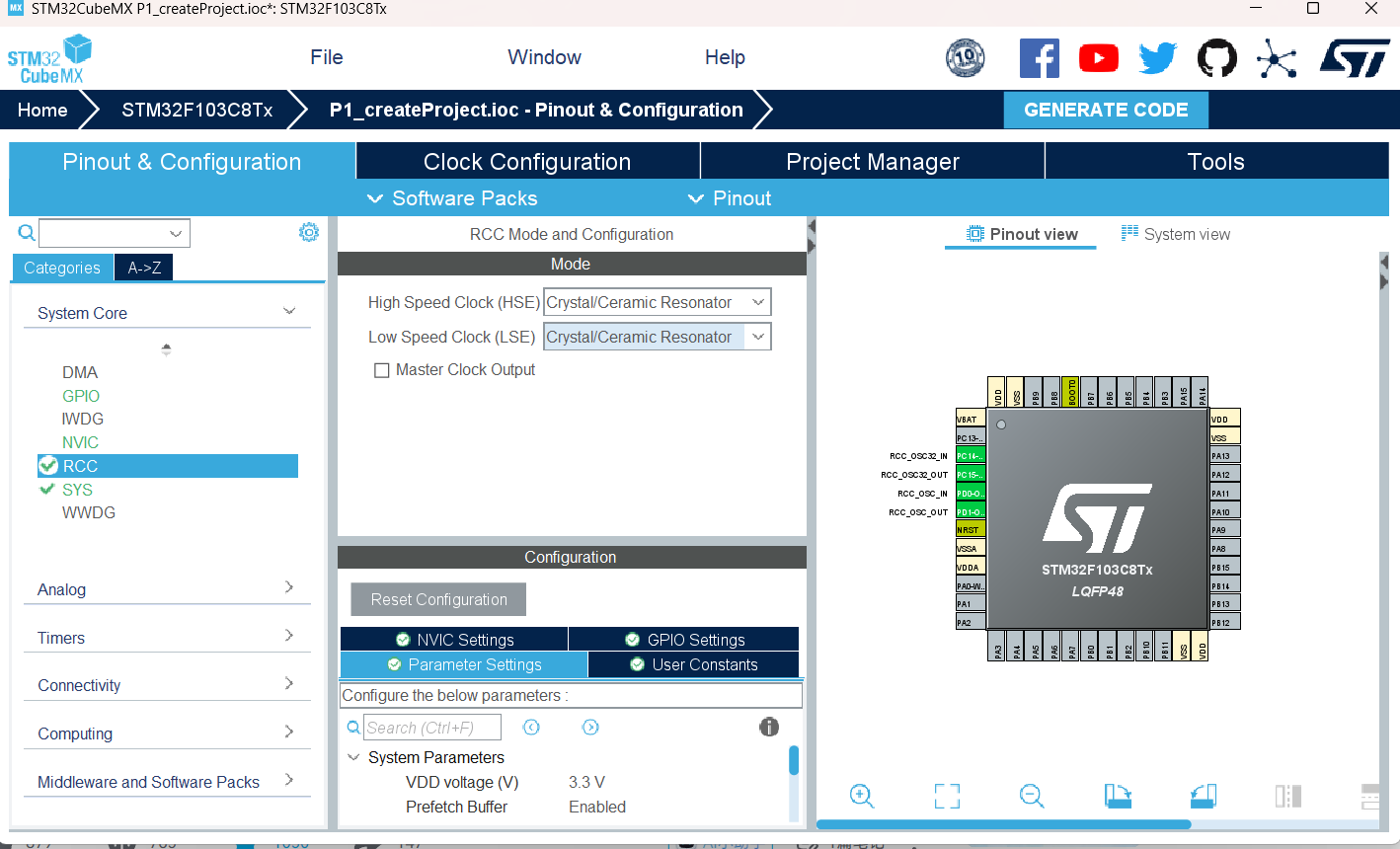

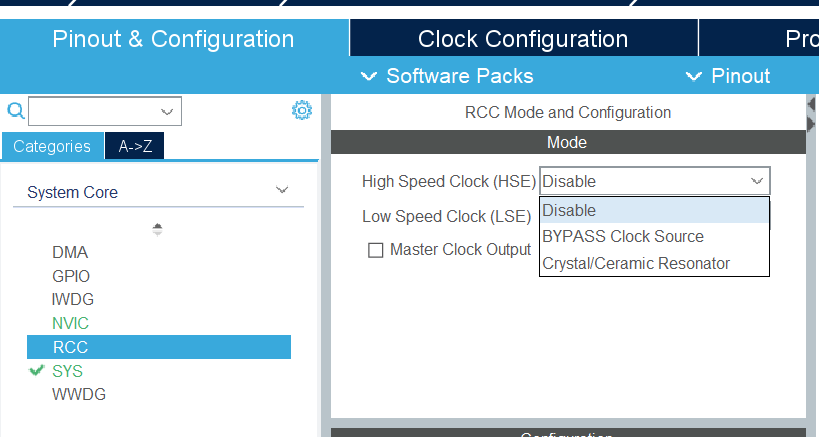

我们先点击system，然后点击rcc，发现有两个选项，high是高速时钟，low是低速时钟，我们选高速时钟中的第三个选项，第三个选项的意思是我们选择外部晶振信号

————————————————

选择完之后发现PD0和PD1这两个引脚会变成绿色，也就是说f103c8t6这款芯片，外部时钟信号的引脚，只能通过PD0和PD1两个引脚接入

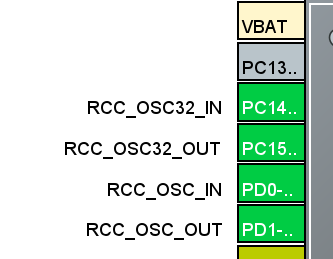

这次我们配置低速时钟信号，也设置为外部晶振控制，选择完之后发现PC14和PC15这两个引脚会变成绿色，也就是说f103c8t6这款芯片，高速时钟是通过PD0和PD1进行输入的，低速信号是通过PC14和PC15进行输入的

再次提醒如果路径有中文的话，会导致导出的keil文件缺少核心的文件

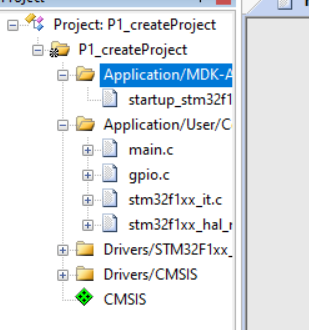

也就是APP这个文件夹里的文件

然后我们来进行仿真电源的搭建，首先我们知道STM32单片机供电是3.3V，在仿真中，他会自动提供3.3V的电压我们就不用搭建供电电路了

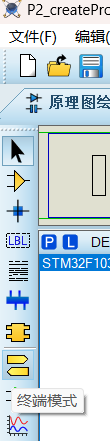

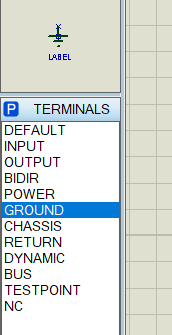

首先我们在工具栏找到终端模式

终端模式中有一个power和ground，这就是我们的gnd和vcc

这里我们选择power然后拿出来一个电源

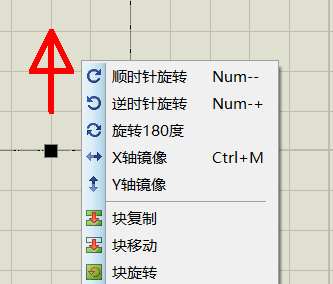

如果放置的方向和你的不符，可以右键进行旋转

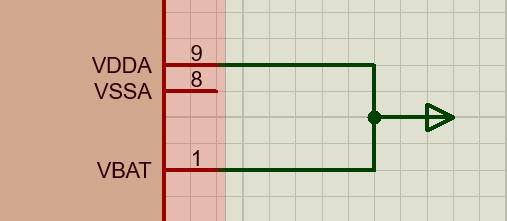

这里我们接入VDDA和VBAT

然后我们拿出来gnd

接在VSSA

接下来我们设置时钟电路，时钟电路我们分为高速时钟和低速时钟进行设置

高速时钟（HSE）：提供STM32外设使用，课接4-16MHz的晶振，我们一般接入8MHz加上20pF的起振电容和1MΩ的反馈电阻。这里我们旋转8MHz因为方便分频。

低速时钟（LSE）：精准定时，用于提供实时时钟，需要32.768KHz的晶振和12pF的起振电容

这些可以参考stm32f103c8t6的数据手册，这里我们是初级者，所以我们暂时只需要知道怎么连接就好，不用过于追究

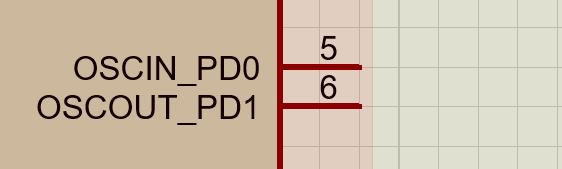

根据stm32cube我们知道PD0和PD1是高速时钟现在我们来进行电路连接

首先我们先点击元件模式

然后点击这个p我们来进行一下搜索

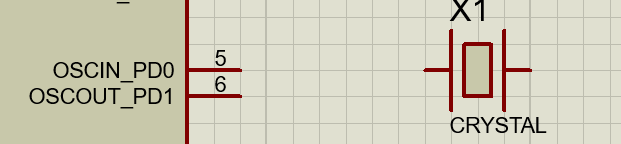

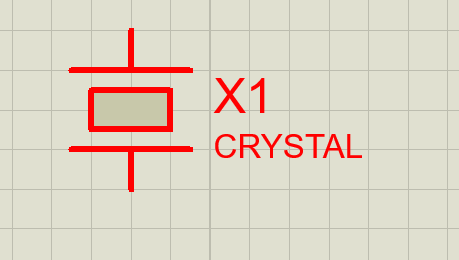

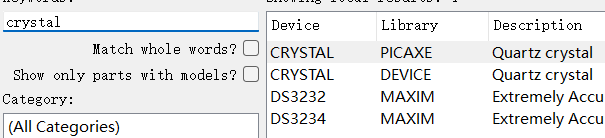

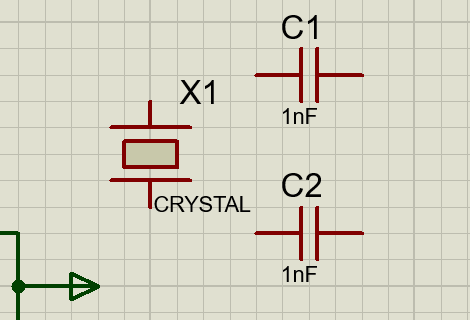

搜索我们的晶振名字CRY STAL，点击第一个，然后点击确定，我们把它摆出来

为了方便我们布线，给他进行一个90°旋转

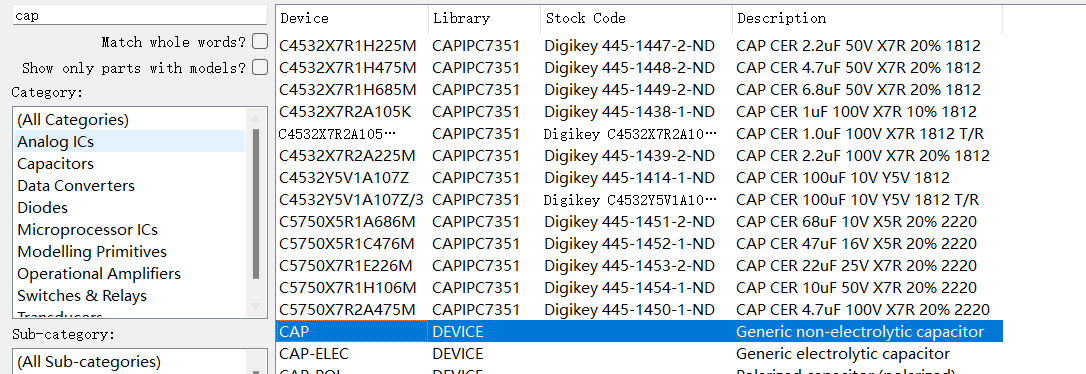

同样我们搜索CAP找到电容

进行放置，我们需要放置两个电容

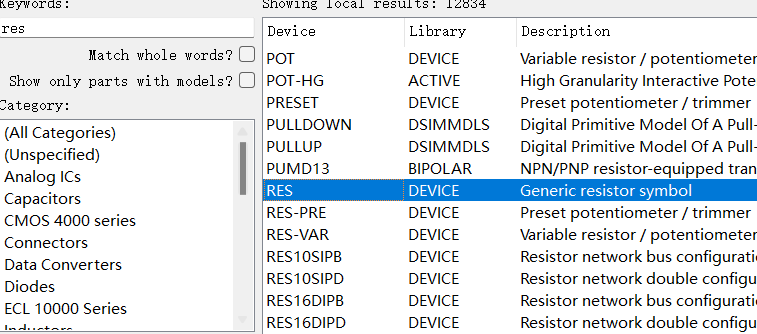

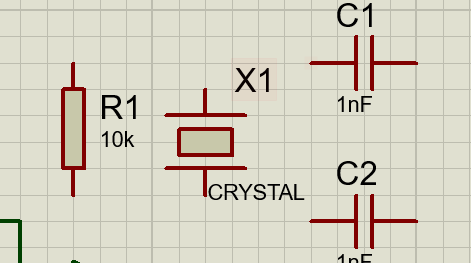

同理我们搜索电阻进行放置，电阻搜索res

也是进行一下旋转

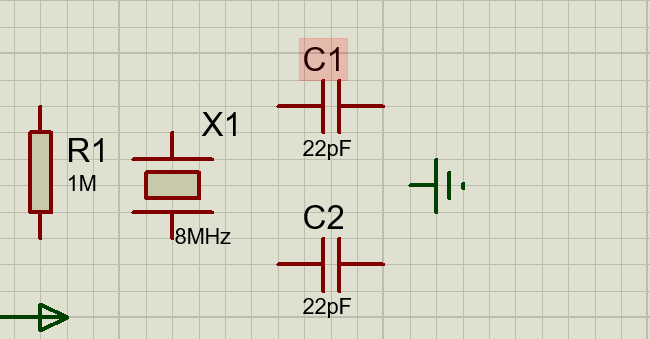

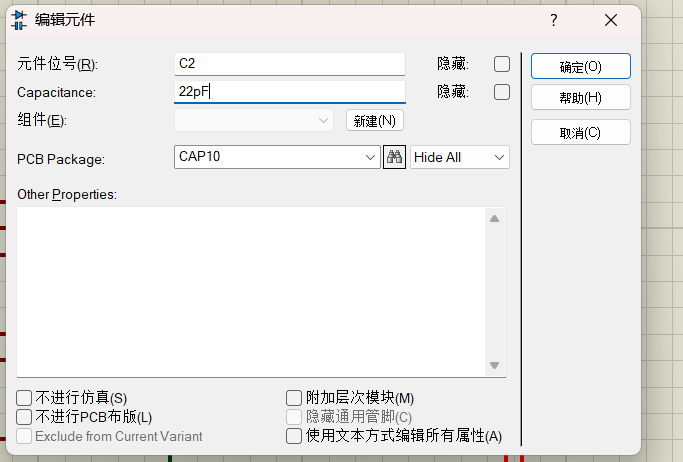

接下来对电阻，电容，晶振进行数值的修改，我们双击电阻，会有电阻属性，我们修改为1M

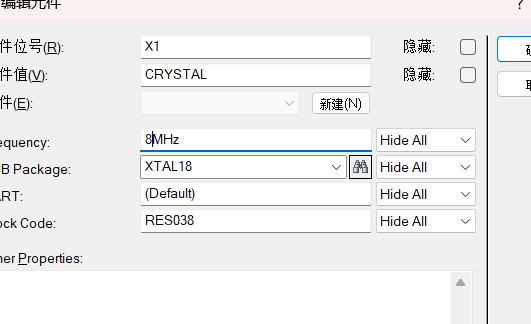

然后修改经侦为8Mhz

电容修改为22pF。

还需要让他们接地，所以我们拿出来一个GND。

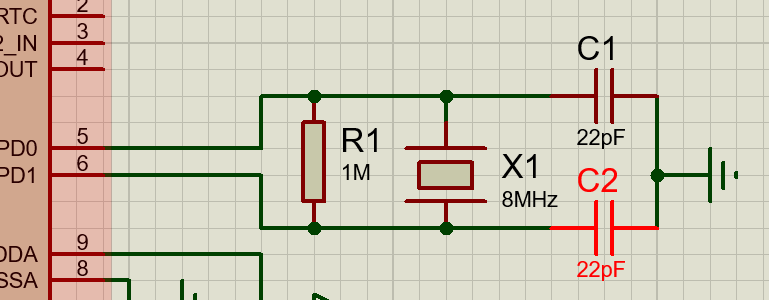

然后我们进行线路连接，按照我们摆放的位置，依次进行连接，因为是不分正反的，所以依次连接就好

低速时钟信号非常精准，经常用于我们1Hz这样子的时钟信号，能够精确时间，在程序中通常用来写延时函数，延时毫秒，秒。实现时间相关的设定。

根据stm32cube我们可以看到

PC14和PC15是我们低速时钟的接口

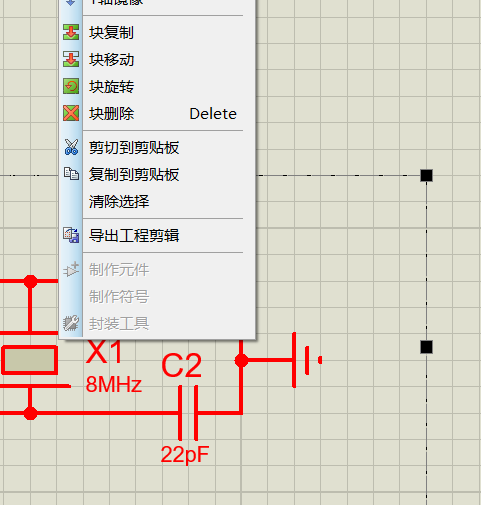

由于他和我们高速时钟很像，所以我们可以按住鼠标左键，把这些全部圈起来，然后选择块复制

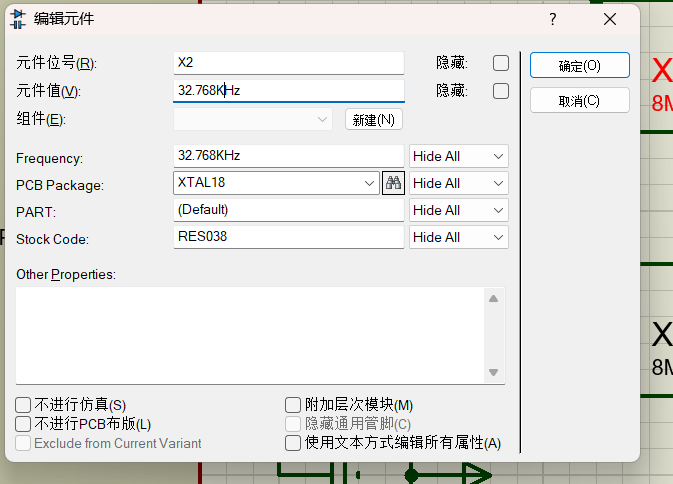

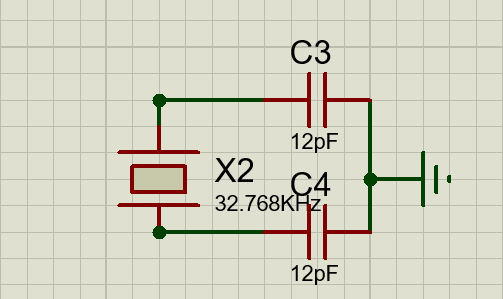

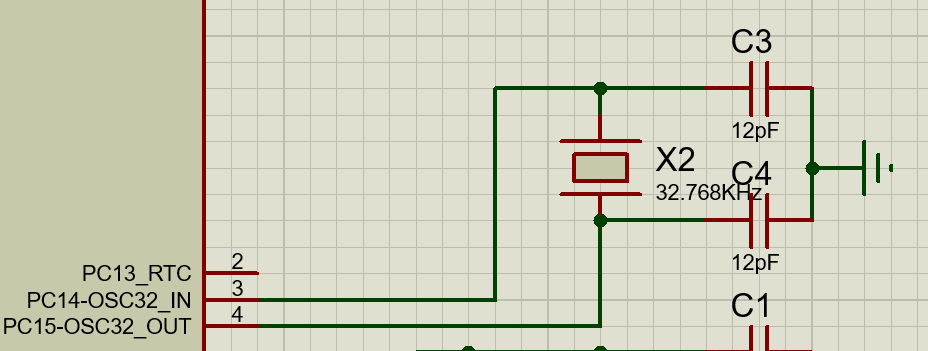

然后我们将第二个晶振修改为32.768KHz

然后将电容，修改为12pF。

最后我们进行连线，选择我们的PC14和PC15接口

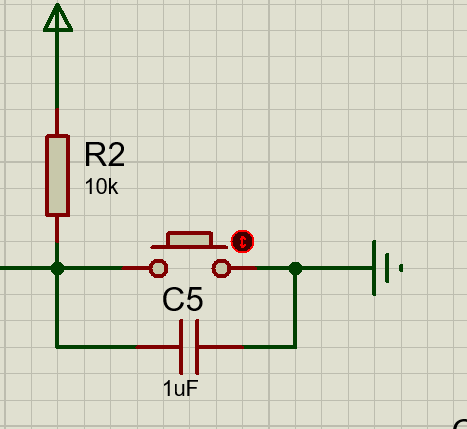

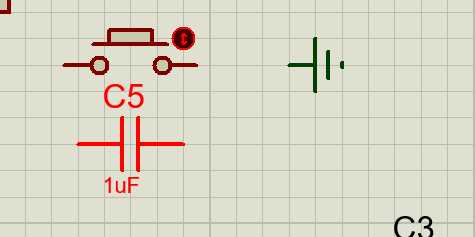

接下来我们搭建复位电路，需要10kΩ的电阻，105的电容和一个开关。

105是电容的一个名字，代表着这个电容是10*10^5的电容，大小为1uF

复位的引脚是我们的NRST引脚

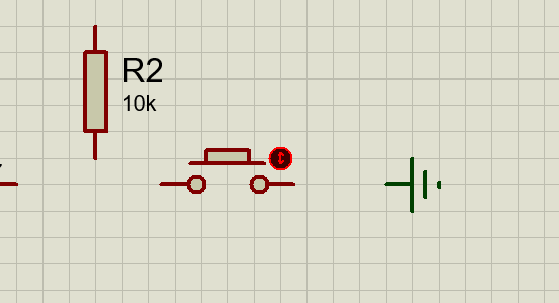

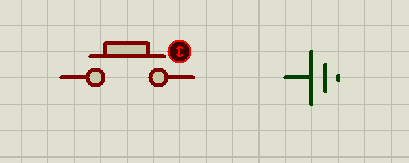

然后我们在元件库搜索BUTTON这是我们的开关，也就是按钮

在我们STM32中低电平是触发复位信号的，所以我们要让他为高电平，按下按扭为低电平

我们先拿出一个GND

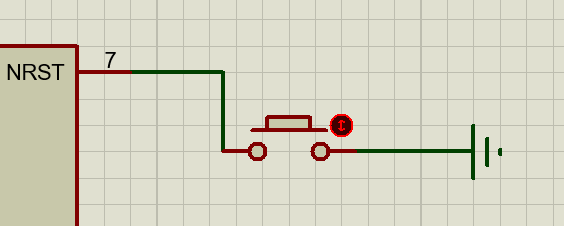

我们能不能这样子接呢，答案理论上可以，但是实际上不行，因为会有波动，而且及其不稳定，来一个干扰就会恢复复位

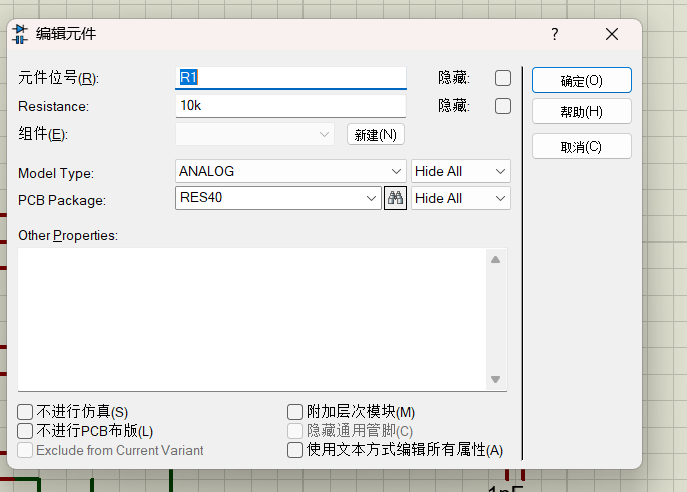

我们拿出来一个电阻，把这个引脚设置为高电平，也就是上拉模式，让他一直高电平，尽量避免干扰信号。并且电阻还有一个限流作用，放置大电流进入烧毁芯片。

在拿出来一个电源

再拿出来一个电容，防止我们松开按键时候，端口立马变为高电平，给端口一个大脉冲，所以接入一个电容，进行滤除这个大脉冲。电容阻值我们上面计算过，为1uF。

然后我们进行线路连接

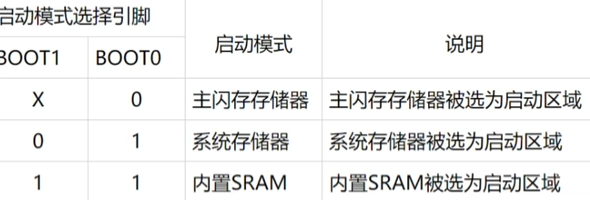

然后是启动电路，我们仿真中不涉及

1.主闪存存储器是执行程序

2.系统存储器是执行串口程序下载

3.内置SRAM是内置SRAM被选为启动区域

调试和下载电路，仿真也不涉及，实物才设计

分为1.SWD下载电路

        2.JTAG下载电路

        3.ISP下载电路（一般选择CH340芯片实现）

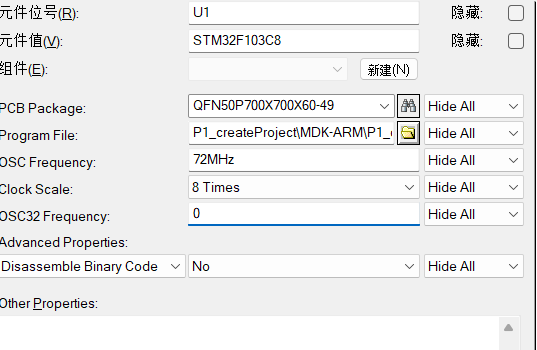

然后我们双击32单片机，然后把晶振改为8MHz因为我们引入了低速时钟

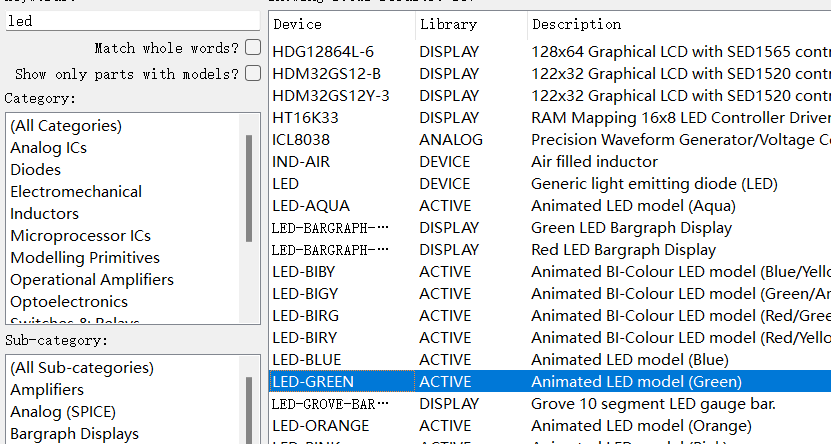

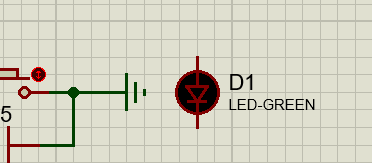

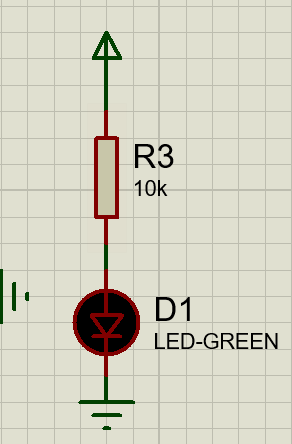

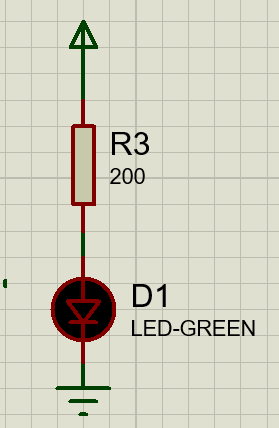

然后我们在器件库搜索LED，然后下拉，找到GREEN，放置一个。

我们还需要给他放置一个限流电阻，不然led会烧坏，实物中虽然不会烧坏，但是会非常刺眼。

然后加一个接地，让他导通

但是电阻不易过大200欧左右就行

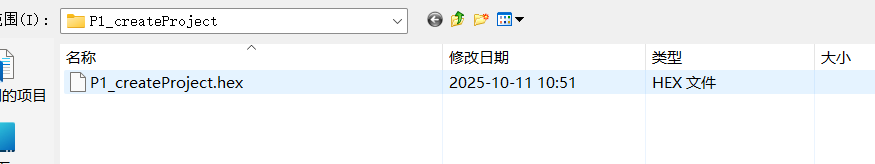

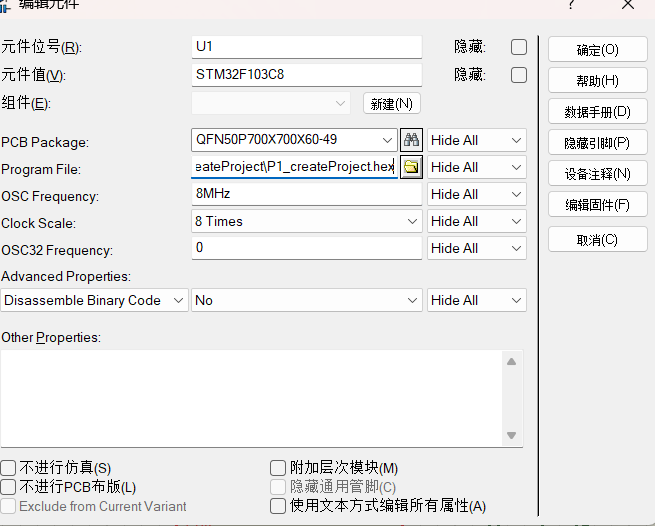

然后我们找到上次编译的.hex文件把它导入到单片机中

然后点击左下角的开始仿真

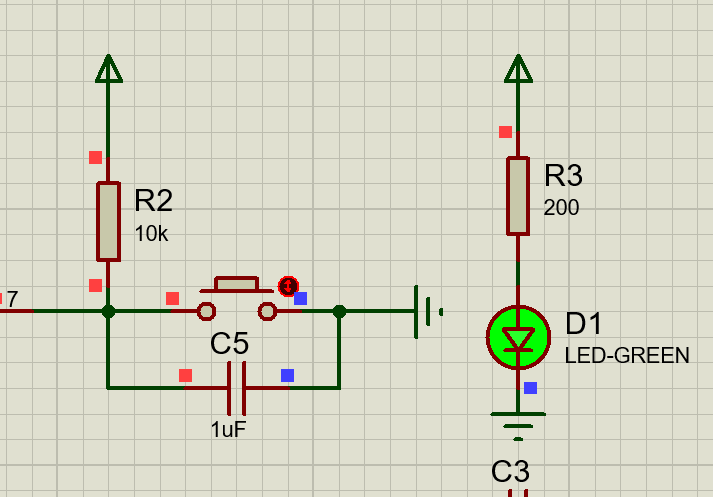

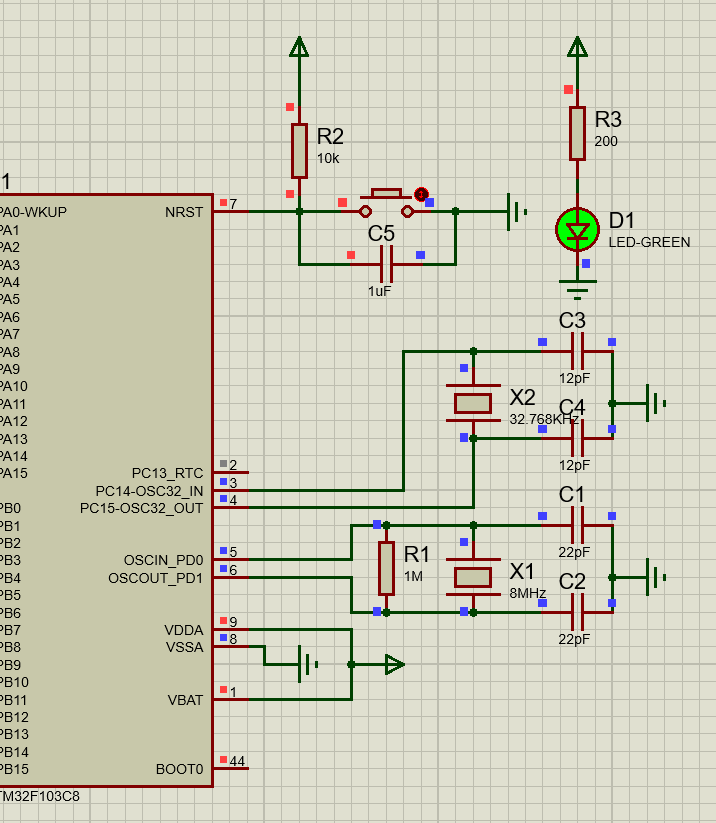

发现我们的led可以正常点亮，那么就说明我们的最小系统已经搭建完成，下次就可以编写程序，进行程序的仿真了。

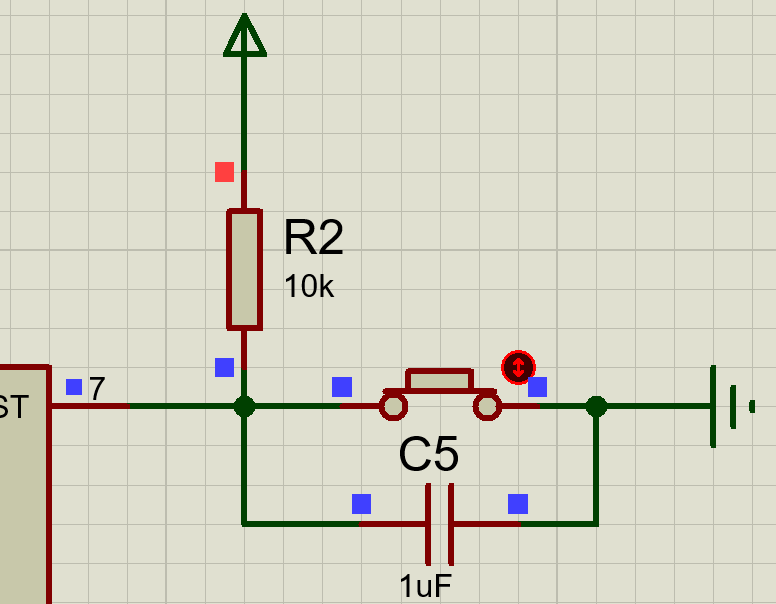

在仿真中红色表示高电平，蓝色表示低电平，我们来测试一下看看按钮是否正常

发现按下按钮之后，复位端口确实为低电平了，说明我们按钮可以正常工作。

可能会有人有疑问，为什么LED没有接在芯片里，因为我们是在仿真，所有的VCC和GND都是一个网络，都是连载一起的，所以不需要直接接入我们单片机里，后续进行仿真，基本上都是添加网络标签然后通过网络标签进行连接。

这些就是我STM32单片机最小系统的学习笔记，仅供参考，欢迎大佬指点。后面我还会记录实物的操作，也会记录，欢迎大家交流指导。
