OFDM学习笔记（五）（同步技术）

1.频率同步

在单载波系统中，载波频率的偏移只会对接收信号造成一定的幅度衰减和相位旋转，这可以通过均衡等方法来加以克服。而对于多载波系统来说，载波频率的偏移会导致子信道之间产生干扰。OFDM系统内存在多个正交子载波，其输出信号是多个了信道信号的叠加，由于子信道相互覆盖，这就对它们之间的正交性提出了严格的要求。无线信道时变性的一一种具体体现就是多普勒频移，多普勒频移与载波频率以及移动台的移动速度都成正比。信道带宽小于多普勒展宽的移动信道称作快衰落信道，信道冲激响应在符号周期内变化很快，即信道的相干时间比发送信道的符号周期要短。多普勒展宽会导敛频率发生弥散(时间性衰落)，引发信产生畸变。从频域上看，信号失真随发送信道带宽的多普勒扩展的增加而加剧。因此，对于要求子载波保持严格同步的正父频分复用系统来说，载波的频率偏移所来的影响会更加严重，而且如果不采取措施对这种ICI加以克服，会对系统性能带来非常严重的地板效应，无论怎样增加信号的发射功率也不能显著的增加系统性能。

对于移动无线通信系统来说，无线信道存在时变性，在传输过程中会出现无线信号的频率偏移，例如多普勒频移，或者由于发射机与j接收机载波频率之间存在的频率偏差，都会使得OFDM系统子载波之间的正交性遭到破坏，从而导致ICI。因此如何减少ICl对系统性能的影响，是OFDM系统性能得到广泛应用的前提条件之一。频率偏差对OFDM系统非常个利，在系统设计中起着很重要的作用。另外，消除相位噪声在无线OFDM系统中也是一个很难解决的问题。

1.1 OFDM同步技术概况

除了由于接收机和发送机之间的频率偏移产生需要频率同步之外，接受发之间同样存在采样时钟的偏移。虽然时间偏差会破坏子载波之间的正交性，但是产生的影响基本可以忽略。

定时恢复可以进一步分为OFDM块同步和采样时钟同步。OFDM系统的定时恢复与单载波系统的定时恢复不同,单载波系统的定时恢复足找到眼图张开最大时刻为抽祥时刻。OFDM块沿时间轴顺序到来，OFDM块是由循环前缀和有用数据信息组成，因此OFDM块同步就是要确定OFDM块有用数据信息的开始时刻，也可以叫做确定FFT窗的开始时刻。

采样时钟同步主要是接收机和发射机的采样时钟频率保持一致, 采样时钟频率偏差将导致ICI,采样时钟频率偏差还将影响同步，但可以假设采样时钟同少是理想的，一般研究定时恢复的算法都基于此假设，这有助于简化问题而把更多的注意力放到核心的算法上。定时的偏移会引起子载波相位的旋转，而且相位旋转角度与子载波的频率有关，频率越高，旋转角度越大，这可以由傅里叶变换的性质来解释:在时域的偏移对应于频域的相位旋转。如果定时的偏移与最大时延扩展的长度之和仍小于循环前缀的长度，此时子载波之间的正交性仍然成立，没有ISI和IcI,对解调出来的数据信息符号的影响只是一个相位的旋转。如果定时的偏移量与最大时延扩展的长度之和人于循环前缀的长度，这时一部分数据信息丢失了，而且最为严重的是子载波之间的正交性破坏了，由此带来了ISI和ICI，这是影响系统性能的关键问题之一。 从定时恢复的过程来看，一般分为粗同步(捕获)和细同步(跟踪)，定时恢复是先做柜同步，后做细同步。

有关于频偏和定时估计的算法与信道估计相同，主要有两种算法：一种使基于数据辅助的估计算法，基于导频信号。另一种即为盲估计，由于循环前缀使得OFDM信号的前端和后端有很大的关联性来进行估计。

关于定时估计和频偏估计的次序问题，一般来说先做定时估计，但是在做定时估计时要受到频率偏移的影响，因此要采用对频率偏移不敏感的定时算法，得到定时信息后再做频率偏移估计。一般说的联合定时和频偏估计，也都足先要估计出定时信息，所谓的联介只不过是定时和频偏都估计出来了，估计频偏时叮以用到定时估计时曾经使用的计算过程，这里联合的概念与检测算法中的联合检测意义不一样。

1.2 OFDM同步的实现

OFDM同步实现主要有四种方式：

1.2.1 频率偏移的最大似然估计

假设定时同步已经完成，通过发送两个相同的OFDM块，根据FFT的性质来得到最大似然函数，但是这种最大似然估计的捕获范围为$\pm 1/2$子载波间隔，如果要增大捕获范围，必须要牺牲同步精度为代价。

因为如果想要使子载波间隔变宽就需要缩短FFT的时间，假设缩短后符号的平均功率保持不变，那么估计频率偏移的方差会因为能量少所以比原符号估计的方差大，因此牺牲了同步精度。

1.2.2 基于导频符号和循环前缀估计定时同步

由于OFDM系统要利用导频符号来进行信道估计，所以同时利用导频符号和循环前缀进行定时估计。

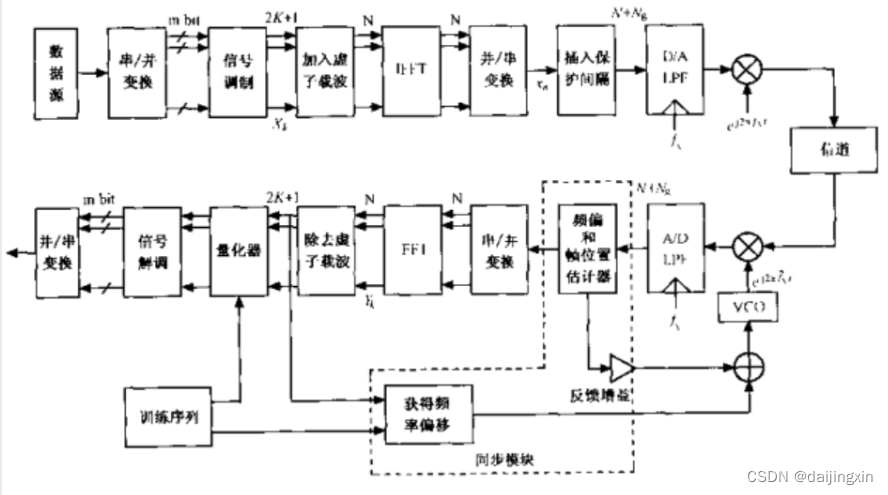

\quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad 图1 加入同步的OFDM系统框图

同时对于高信噪比的情况，估计主要依赖于循环前缀；对于低信噪比的情况主要依赖于导频符符号。

1.2.3 利用循环前缀实现符号定界的同步

循环前缀(Cyclic Prefix)的引入足OFDM系统的一个重要特色，它的基本思想足通过引入循环前缀形成保护间隔，从而有效地对抗由十多径时延带米的ISI和ICI,方法是在时域内把OFDM符号的后面部分插入到该符号的开始部分，构成循环前缀。保护间隔的长度应该大于最大多径时延扩展。

由于循环前缀的存在，每一个OFDM符号的前Tg秒是最后Tg秒的复制，这一特性可以应用于时间和频率的同步中。基本的操作是将信号延迟T后与原信号进行相关运算。

利用循环前缀的算法包括两类: 一类是使接收到的信号延迟N个采样点与收到的信号相减，利用循环前缀的性质，相减后的结果在某特定的时间段应该近似为零。然后利用这一性质完成定时同步。另一类是利用循环前缀与其相隔N个采样点信号之间的相关性，得到定时与频偏的联合估计。

1.2.4 利用特殊的训练符号进行同步

在电路交换连接中，以循环前缀为基础的同步技术非常适用于跟踪或者自同步，此时并没有可以获得的特殊的训练符号。而对于分组传输来说，存在很大的缺点，因为精确的同步需要对大量的OFDM符号进行平均以获取相关峰和合适的信噪比SNR。高速的分组传输中同步时间要求尽可能的短，最好只相当于几个OFDM符号的时间长度。为了实现这点，就可以使用对于接收端米说数据已知的特殊的训练符号，通过接收到的完整的训练符号来达到同步。

特殊符号的结构以802.11a协议下为例：

802.11a规定了两个信号头用米做帧同步、频率偏差估计以及信迫估计。我们使用第一个头中的周期为16bit 的短序列来确定出一帧信号的开始。

首先进行的是接收样值与本地已知的短序列的相关运算。由于信号头具有周期性，多径信道响应和发送端与按收端之间的频率偏差并不会降低同步功能的性能。但是，在半个CP( 16bit)的范围内， 多径信道可能会引入很多的峰值。

接下来进行延迟自相关运算。实际操作时，一帧信号是这样产生的:先取根据802.11a协议搭建的中台中输出的OFDM符号，在前端加入10个短序列和2个长序列，这样就构成了一帧OFDM信号。将这一帧信号先进行插值，之所以要插值，是为了体现信号的连续性，实际上相当于完成了D/A变换。

信号进行插值以后，先将接收信号与本地存贮的短序列做相关运算，产生10个相关峰，从输出图形可以看到前9个峰值幅度基本相等，只有最后一个峰值幅度略小，这一结果可能是山于插值后信号并不连续造成的。

接下来，将接收信号延迟一个符号时间输出，与原来的帧信号进行相关运算，仿真输出后得到了一个 持续时间长度大约为9个短符号周期的相关峰值平台，可以看到，在平台出现前后，有一些峰值1扰，但是基本不会影响帧检测的结果。

对帧信号进行未经过信道的相关运算后，再将其通过瑞利信道，做同样的同步工作，与前一结果进行比较，可以发现，信号经过瑞利信道后做短序列相关，相关峰山现的前后有更名重大的峰值扰，且相关平台出现前也有更多的干扰。

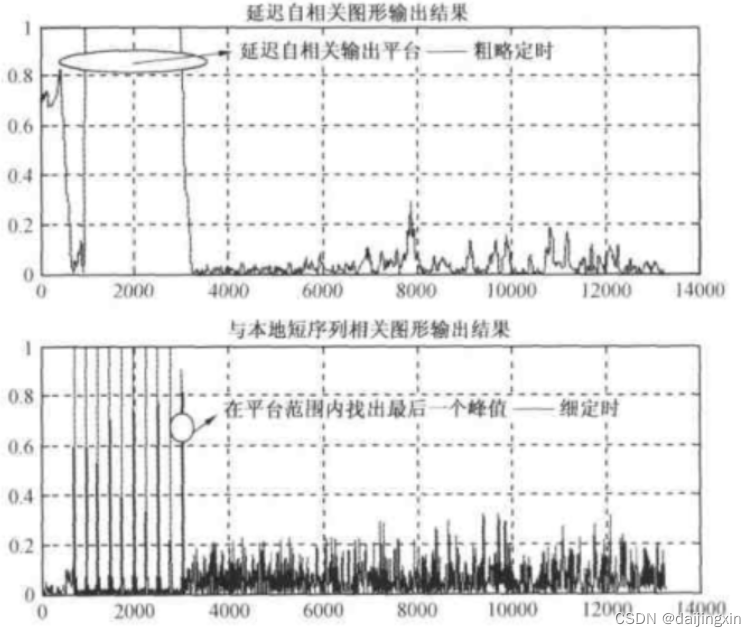

\quad \quad \quad \quad \quad \quad \quad \quad 图2 未经过信道的短序列进行相关运算实现帧同步

\quad \quad \quad \quad \quad \quad \quad \quad 图3 经过瑞利信道后的短序列进行相关运算实现帧同步
