5G NR QC-LDPC的编码方法（二）

5G-NＲ LDPC 码的编码

当采用QC-LDPC码进行编码时，选定了基矩阵后，在进行基矩阵的更新扩展后即可进行编码。将源信息序列输入到编码器中进行编码得到编码序列，并将编码后的结果表示为 $c=［SP］$。其中$S=$ ($s_1$ ，$s_2$ ，…，$s_k$)表示长度为 $k$的信息比特序列，$P=$ ($p_1$ ，$p_2$ ，…，$p_m$ )表示长度为 m 的校验比特序列，它们之间服从$n=m+k$，$n$是码字长度，基矩阵 $H_b$是一个 $m_b\times n_b$的矩阵，核心矩阵是一个 $m_c\times n_c$的矩阵。

对信息比特序列 $S$ 按照每 $Z$个比特分为一组，总共可以分为 $k_b=n_b－m_b$组，将分组后的比特序列记为 $s=［s(0)，s(1)，\dots ，s$($k_b－1$)］;同理，对校验比特序列 P 进行同样的操作，总共可分为$m_b$组，记为 $p=［p(0)，p(1)，\dots ，p$($m_b－1$)］，将校验比特分为2个部分$P=$［$P_1$ \quad $P_2$ ］，其中 $P_1=［p(0{)}^T，p(1{)}^T，\dots ，p(m_c－1{)}^T］$，记为 $m_c$ 组，$P_2=［p(m_c{)}^T，p(m_c+1{)}^T，\dots ，p(m_b－1{)}^T］$，记为 $m_b－m_c$组。

下图为一个5G NR BG2基矩阵的示例：

通过基矩阵扩展得到的校验矩阵为$H$，利用$H\ast c^T（C矩阵的转置）=0$，展开得到下式式：

其中，$H_i$ $(i=A，D，O，E，F，I)$表示校验矩阵的子矩阵，$H_A$和$H_D$组成核心矩阵，其中 $H_D$是准双对角矩阵，$H_O$ 表示全 0 矩阵，$H_I$是单位矩阵，那么可得到:

要得到校验比特，需要计算$P_1$和 $P_2$两个部分:
1)通过使用准双对角矩阵$H_D$的特殊结构，迭代计算出$P_1$ ;
2)通过$P_1$和单位矩阵$H_I$算出$P_2$。

对P1的求值过程如下：
(1) 初始化。将上边公式展开后进行累加，得到:

$idx(0＜idx＜m_c－1)$表示子矩阵 $H_D$ 中的第一列除去首尾 2 行后，剩余元素中为非负数的元素位置所在的行数坐标，那么 p(0)如下所示:

(2) 迭代。根据 $H_D$ 结构可得到以下表达式:

得到 $P_1$ 后，展开前式可得$P_2$部分:

求出校验比特序列 $P=［P_1{P}_2］$，将其与信息比特合并，得到 $c=［SP］$。

5G-NＲ LDPC 码打孔、缩短和扩展

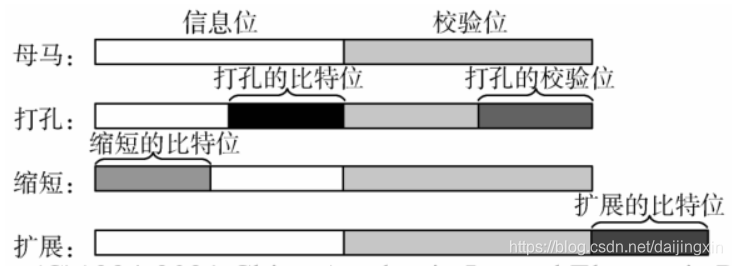

为了保证任意码长和码率的实现，5G-NＲ LDPC 码采用信息位打孔、信息位缩短和校验位打孔技术。

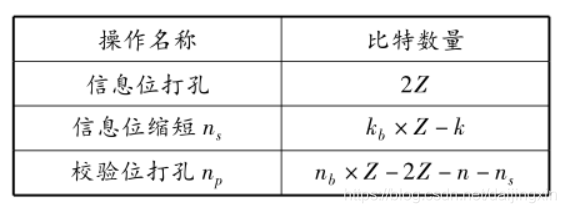

当得到码字 c 后，对其进行打孔和缩短，打孔和缩短的比特个数如下表所示。
