RA-LDPC编译码和QC-LDPC编译码的误码率matlab仿真

目录

一、理论基础

二、案例背景

三、MATLAB程序

四、仿真结论分析

---

一、理论基础

      QC-LDPC是一种准循环低密度奇偶校验码（LDPC），其校验矩阵是一个循环矩阵，因此得名。它采用循环结构来实现高效编码和解码。它具有较低的错误率和误码率，并且接近香农限。

具体来说，QC-LDPC编译码的过程如下：

生成校验矩阵

       首先，根据给定的码率和二元独立同分布随机输入序列的长度，生成一个稀疏的校验矩阵。该矩阵的行数和列数取决于码率和序列长度。为了使校验矩阵成为循环矩阵，需要在每行中添加一个随机的列向量。

编码

       将输入信息序列与零序列进行异或运算，得到一个校验序列。将该校验序列插入到校验矩阵的每一列中，得到一个完整的校验矩阵。然后，使用高斯消元法对校验矩阵进行初等变换，得到一个单位矩阵。最后，通过异或运算得到编码序列。

解码

       使用多级迭代解码算法进行解码。首先将二元输入序列转换为十进制整数，并将其映射到校验矩阵中的行。然后，使用迭代解码算法来计算每个位是0还是1。具体来说，每个迭代步骤包含以下两个步骤：

• 硬判决：根据校验矩阵和已经解码的位，计算出每个未解码位的硬判决值。该步骤可以通过高斯消元法来实现。
• 更新：根据硬判决值更新每个未解码位的概率，然后进行下一步迭代。具体来说，每个未解码位的概率由其对应列中所有已解码位的值决定。如果该位的硬判决值为0或1，则将其概率设置为1减去该硬判决值的概率。

重复以上步骤直到达到最大迭代次数或误差率低于阈值。

参考资料：

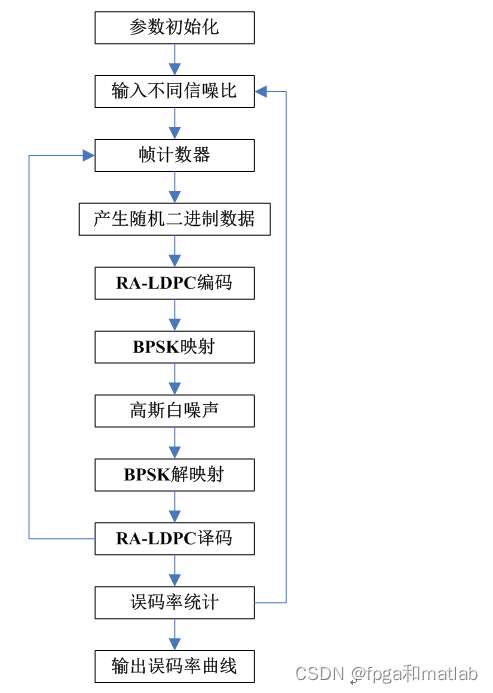

程序流程：

        RA-LDPC（稀疏有损译码器）和QC-LDPC（准循环低密度奇偶校验码）都是低密度奇偶校验码（LDPC）的变种，具有非常高效的编码和解码能力，特别适合于长距离通信和大数据存储。下面详细介绍它们的原理和公式。RA-LDPC是一种二元LDPC码，其校验矩阵是一个稀疏矩阵，因此得名。它由多级迭代解码算法进行解码，该算法将二元输入序列转换为十进制整数，并将其映射到校验矩阵中的行。然后，使用迭代解码算法来计算每个位是0还是1。

具体来说，RA-LDPC编译码的过程如下：

生成校验矩阵

       首先，根据给定的码率和二元独立同分布随机输入序列的长度，生成一个稀疏的校验矩阵。该矩阵的行数和列数取决于码率和序列长度。

编码

       将输入信息序列与零序列进行异或运算，得到一个校验序列。将该校验序列插入到校验矩阵的每一列中，得到一个完整的校验矩阵。

解码

       使用多级迭代解码算法进行解码。首先将二元输入序列转换为十进制整数，并将其映射到校验矩阵中的行。然后，使用迭代解码算法来计算每个位是0还是1。具体来说，每个迭代步骤包含以下两个步骤：

• 硬判决：根据校验矩阵和已经解码的位，计算出每个未解码位的硬判决值。
• 更新：根据硬判决值更新每个未解码位的概率，然后进行下一步迭代。

重复以上步骤直到达到最大迭代次数或误差率低于阈值。

参考资料：

程序流程：



二、案例背景

       QC-LDPC（Quasi-Cyslic Low-Density Parity-Check Codes）即准循环LDPC码。之前介绍的LDPC码基本属于随机构造法，构造出的码性能很好，但校验矩阵具有不规律性，存在校验矩阵存储于读取困难、编码复杂度高等问题，相对难以实现。准循环LDPC码是结构化LDPC码的重要子集，其奇偶校验矩阵可以分成多个大小相等的方阵，每个方阵都是单位矩阵的循环移位矩阵或全0矩阵，非常便于存储器的存储和寻址，从而大大降低了LDPC码的编译码复杂度，并且具有重复累计结构的准循环LDPC码能够实现线性复杂度的快速编码。因此，目前实际中所使用的LDPC码大都使用这种校验矩阵构造方式。

      QC-LDPC码的主要构造方法包括有限几何法，均衡不完全区组设计法和三 维立方体网格图法：其中，三维立方体网格图法作为一种特殊的均衡不完全区 组设计方法，可以使构造出的码字达到girth值为10。QC．LDPC码的girth值和 环分布是影响码字性能的重要因素。QC．LDPC码的生成矩阵也具有准循环形 式，这决定了它可以利用移位寄存器进行编码。双对角线结构的QC．LDPC码 可以由校验矩阵直接生成码字，因此能实现简单快速编码。

        为了在分布式视频编码(DVC)中取得更好的压缩性能,将校验节点的合并和分裂进行有机结合,提出了一种码率自适应LDPC(RALDPC)编码新方法.该方法首先基于PEG算法构造高压缩比LDPC码字;然后由行均匀分裂得到低压缩比码字;最后通过合并或分裂校验矩阵对应的行来适度调整码率.为保证码字性能,还提出了校验节点合并的3个限制条件,并基于RALDPC提出了一种码率自适应DVC编码方案.

        通过对LDPC码和RA码构造的深入研究，发现基于BP译码的系统RA 码编码器中的交织器对译码性能影响巨大，只要交织器参数满足一定关系就能保 证其校验矩阵无小环，从而达到很好的译码性能。在很大的码长和码率范围内基于BP 译码的RA码的译码性能非常好。这些确定结构的交织器在短码情况下，能比随 机交织器提供更好的性能；而在长码的情况下，也没有损失性能。这些新交织器， 不仅优于现今的简单交织器，并且比随机结构交织器具有更确定的结构，因此， 对RA码来说是一种更好的选择。 特别地，基于线性同余和素数思想的新交织器具有更好的实用性。

三、MATLAB程序

RA-LDPC：

clc;
clear;
close all;
warning off;

frame_num  = 20;
min_errors = 10;
NoisedB    = [0  0.5  1  1.5  2];
BER1       = zeros(size(NoisedB));
ind        = 0;

for k = 1:length(NoisedB)
    N0      = 1/10^(4*NoisedB(k)/10);
    errors  = 0;
    frames  = 0;
    ind     = 0;
    while errors < min_errors || frames < frame_num
        ind = ind + 1;
        errors
        ind
        %产生随机数
        x               = round(rand(1,100));
        %编码
        [y,g]           = func_RA_LDPC_Enc(x);
        %BPSK
        z               = 2*y-1;
        %AWGN噪声
        rx              = z + sqrt(N0)*(randn(1,length(z))+i*randn(1,length(z)));
        llr             = (abs(rx-1).^2-abs(rx+1).^2);
        %译码
        [decoded_llrs]  = func_RA_LDPC_Dec(llr,g,999);
        %计算误码率
        errors          = errors + sum(x ~= (decoded_llrs < 0));
        frames          = frames+1;
    end
    BER1(k) = errors/(frames*100)
end


figure;
semilogy(NoisedB,BER1,'r-*');
grid on
xlabel('SNR(db)');
ylabel('BER');
legend('RA-LDPC');
save RA.mat NoisedB BER1

QC-LDPC：

clc;
clear;
close all;
warning off;


%%
%参数的初始化
q     = 127;
M     = 5*q; %矩阵行数
N     = 10*q;%矩阵列数
a     = 2;
b     = 7;


%QC构造稀疏矩阵
H         = func_QC_H(a,b,q,M,N);
%将系数矩阵转换为生成矩阵
[G,valid] = func_H2G(H);
[N1,N2]   = size(G);
%仿真信噪比
NoisedB   = [0  0.5  1  1.5  2];

frame_num = 20;
All_frame = N2*frame_num;

for i = 1 : length(NoisedB)

    Num_err = 0;
    SNR     = 10^(NoisedB(i)/10);
    sigma   = 1/sqrt(SNR);

    for k = 1:frame_num
        i
        k
        %产生随机数据作为测试数据
        x = (sign(randn(1,size(G,1)))+1)/2;
        %LDPC编码
        y = mod(x*G,2);
        %BPSK映射
        z = 2*y-1;
        %加入噪声
        z = z + sigma*randn(1,N);
        %LDPC译码
        z_hat = func_Ldpc_dec(z,sigma,H);
        x_hat = z_hat(M+1:N);
        x_hat1= x_hat';
        %误码率统计
        Num_err = Num_err + sum(xor(x,x_hat1));
    end

    BER1(i) = Num_err/All_frame;

    if BER1(i) < 0.01/All_frame
       BER1(i) = 0.06/All_frame;
    end
end

figure;
semilogy(NoisedB,BER1,'r-*');
grid on
xlabel('SNR(db)');
ylabel('BER');
legend('QC-LDPC');

save QC.mat NoisedB BER1




四、仿真结论分析

两者的误码率对比如下：
