1、有源蜂鸣器和无源蜂鸣器
蜂鸣器的有源和无源是指有无时钟源或者震荡源,而不是指有无电源
1.1、有源蜂鸣器
蜂鸣器内部有震荡源,只要给它施加电流,就会自动地发出声音,所以只需让它两端有电压差就行了。但是它的频率是固定的,所以蜂鸣器发出声音的频率不能变,只能有一种音调。
1.2、无源蜂鸣器
蜂鸣器内部没有震荡源,想使它发出声音,要使它两端的电压差即可,但是我们可以通过PWM输出不同的电压,来控制蜂鸣器音调
2、赛元SC92F8463B通过PWM实现蜂鸣器功能
2.1、功能描述
SC92F8463B提供了一个独立的计数器, 它可以支持六路的 PWM 输出: PWM0~5。
SC92F846XB 的 PWM 具有的功能为:
① 10 位 PWM 精度;
② 输出可设置正反向;
③ 分为独立模式和互补模式:
④ 提供 1 个 PWM 溢出的中断。
2.2、工作模式
2.2.1、独立模式
独立模式下(PWMMOD = 0), PWMDTY0~5、 PWMDTYA(位5~0)和 PWMDTYB(位5~0)作为 PWM0~5 通道的占空比设置寄
存器。用户配置好 PWM 的输出状态及周期,再通过配置相应 PWM 通道的占空比寄存器即可按固定占空比输出
PWM 波形
2.2.2、互补模式
互补模式可输出三组互补、带死区的PWM波形

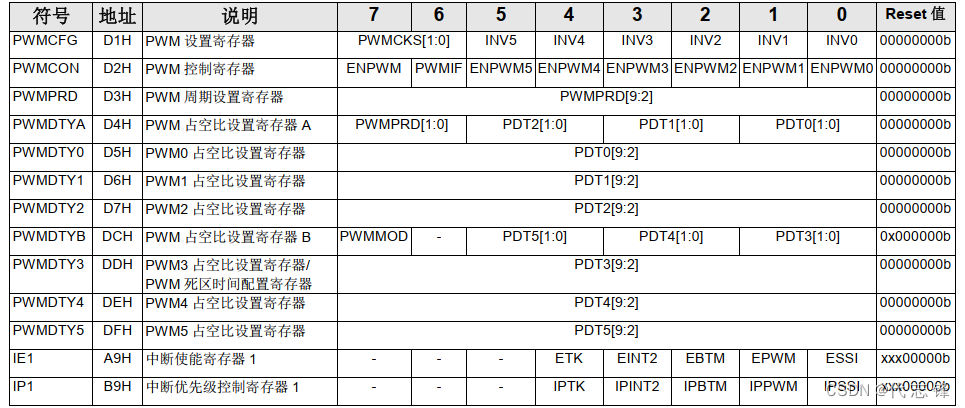

2.3、PWM 相关 SFR 寄存器
2.3.1、PWMCFG–PWM设置寄存器
位7~6:PWMCKS,时钟源选择
00: fOSC
01: fOSC/2
10: fOSC/8
11: fOSC/32
位5~0:INVx,PWM输出反向控制
0:不反向
1:反向
2.3.2、PWMCON–PWM 控制寄存器
位7:ENPWM,PWM模块开关控制
1:允许Clock进到PWM单元,开启PWM
0:PWM单位停止工作
位6:PWMIF,PWM中断请求标志位
当 PWM 计数器溢出时(也就是说: 数到超过 PWMPRD 时), 此位会被硬件自动设定成 1。如果此时 IE1[1] (EPWM) 也是被设定成 1, PWM 的中断产生。 注意:六个 PWM 共用周期,溢出时产生 PWM 中断是同一中断向量
位5~0:ENPWMx,PWMx 功能开关
0: PWMx 不输出到 IO
1: PWMx 输出到 IO
2.3.3、PWMPRD–PWM 周期设置寄存器
位7~0:PWMPRD[9:2]
六路 PWM 共享的周期设置控制器
2.3.4、PWMDTYA–PWM 占空比设置寄存器 A
位7~6:PWMPRD[1:0]
PWM0 ~ PWM5 共用的周期设置位; 此数值代表 PWM0 ~ PWM5 输出波形的 (周期 – 1); 也就是说 PWM 输 出的周期值为(PWMPRD[9:0] + 1 )* PWM 时钟
2.3.5、PWMDTYB–PWM 占空比设置寄存器 B
位7:PWMMOD,PWM模式设置
0:独立模式:PWM0~5,6 路 PWM 的 duty 设置
1:互补模式:PWM0/3, PWM1/4, PWM2/5 分为三组,同组 PWM 的 输出脉宽相同,分别由 PDT0~2[9:0]进行控制,并可通过寄存器 PDT3 设定死区时间。
2.3.6、PWMDTY0-5–PWM0-5 占空比设置寄存器
位7~0:PDTx[9:2],独立模式的占空比设置寄存器
PWMx 占空比长度设置高 8 位; PWMx 的高电平宽度是 (PDTx[9:0])个 PWM 时钟
2.3.7、IE1–中断使能寄存器
位1:EPWM,PWM中断使能控制
0:关闭PWM中断
1:允许PWM计数器溢出时产生中断
2.3.8、IP1–中断优先级控制寄存器
位1:IPPWM,PWM中断优先权选择
0:设定中断优先级为-低
1:设定中断优先级为-高
2.4、PWM代码示例
2.4.1、PWM寄存器配置
PWMPRD = 23; //24000000/32/2000>>2=46
PWMCFG |= 3 << 6; //32DIV
PWMDTYB &= ~(1 << 7);
PWMCON |= (1 << 7) | (1 << 4); //开启PWM,选择PWM4
2.4.2、PWM功能的实现
#define BeepShort(count) BeepOpen
