电压和电流参考方向的设定

  电流和电压是电路分析的基本物理量之一 ,他们的表示除了大小以外, 还应该有方向 ,但是在对电路分析之前往往很难确定电路中电流或者电压的实际方向 为了计算方便,需要在电路中引入参考方向的概念 。
  电流的实际方向——规定正电荷的运动方向为电流的实际方向。
  电流的参考方向——假设正电荷的运动方向为电流的参考方向。
  电压的实际方向——规定真正降低的方向为电压的实际方向。
  电压的参考方向——假设的电位降低的方向为电压的参考方向。

电流参考方向表示方法：

1. 用箭头表示：

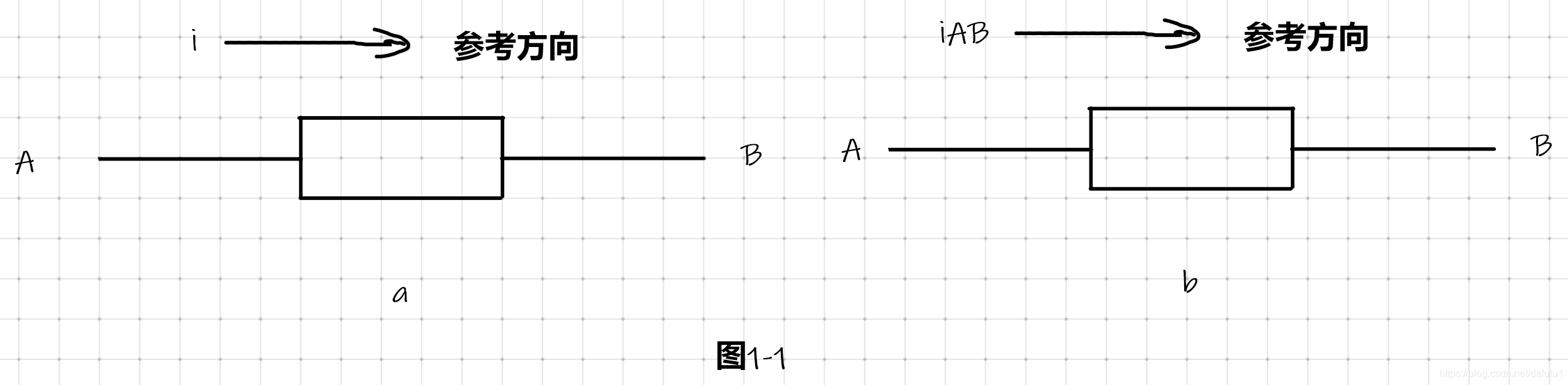

箭头的指向为电流的参考方向,如图1-1（a）所示。
2. 用双下表示：
如iAB,电流的参考方向由A指向B,如图1-1（b）所示。

电流参考方向和实际方向的关系：

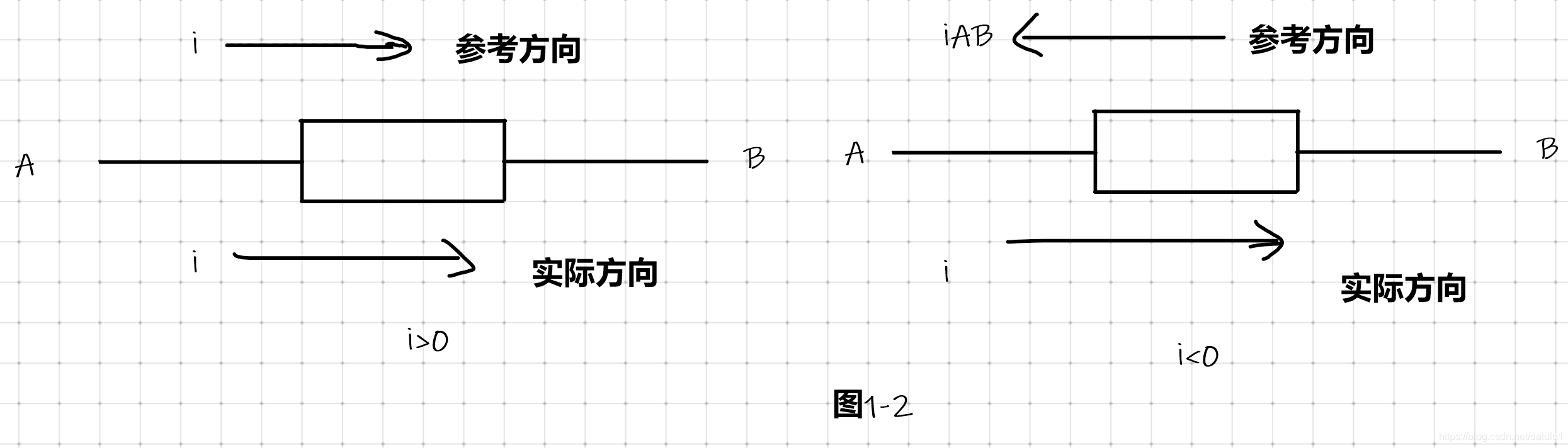

如图1-2所示。

注意：①电流的参考方向可以任意的指定。
②指定参考方向的用意是把电流看成代数量。在指定电流参考方向下，电流的正负就可以反映出电流的实际方向。

电压参考方向的三种表示：

1. 用箭头表示

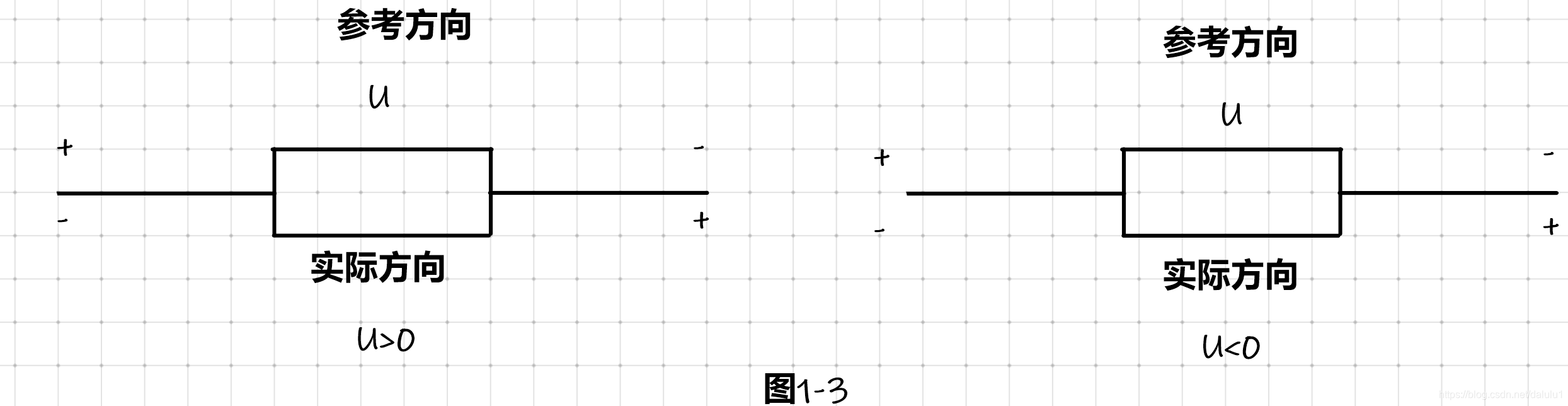

箭头的指向为电压的参考方向，如图1-3（a）所示
2. 用双下标表示
如UAB，表示电压参考方向由A指向B，如图1-3（b）所示。
3. 用正负极性表示
表示电压参考方向由+指向-，如图1-3（c）所示。

电压参考方向和实际方向的关系：

如图1-4所示

注意：①电压的参考方向可以任意指定
②指定参考方向的用意是把电压看成代数量。在指定的电压参考方向下，电压值的正负就可以反应出电压的实际方向。
