RC522 SPI+IIC demo板

最新推荐文章于 2024-09-29 14:45:02 发布
最新推荐文章于 2024-09-29 14:45:02 发布
阅读量1.2k 收藏 2
点赞数
文章标签： 单片机 stm32 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/daluluhuajian224949/article/details/122536560
版权
本文介绍了使用RC522模块进行SPI和IIC通信的Demo板设计，通过JLC SMT加工并自行焊接组件。在IIC模式下，器件地址设定为0x03。电容C5和C8用于调整读取距离。提供了原理图、PCB文件链接及源码获取方式。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

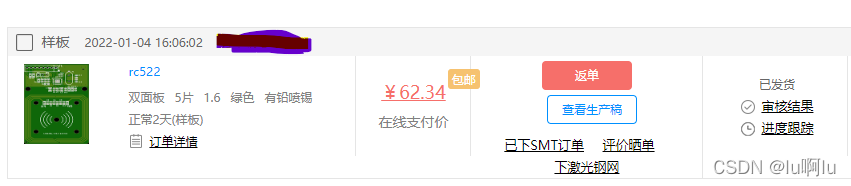

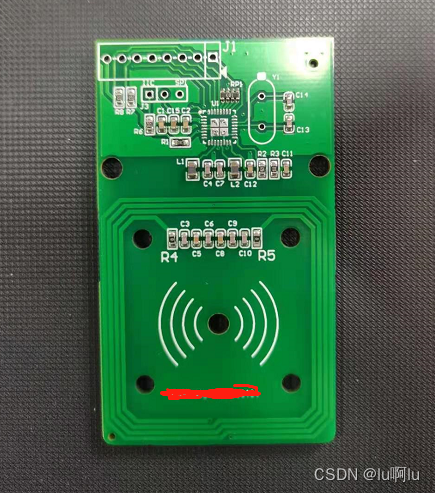

直接JLC一条龙SMT，回来自己焊个排针和晶振直接测试。（图中没有芯片是JLC太贵了，自己淘宝了）

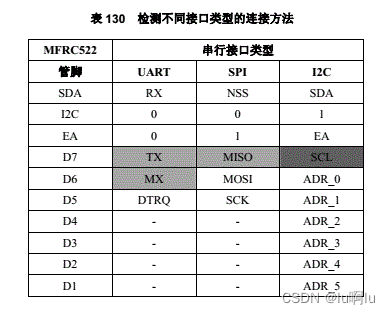

用条线帽选择通讯方式。我直接把D6,D5拉高了，所以IIC的器件地址是0x03。

需要调整读取距离的调整C5,C8电容。

有问题欢迎指出。

原理图和PCB，链接挂下面。有需要测试源码的我就挂评论上。

RC522SPI+IICdemo板-EMC文档类资源-CSDN下载
