1 TS 38.300 之 5G 网络架构

Architecture

1. 演进

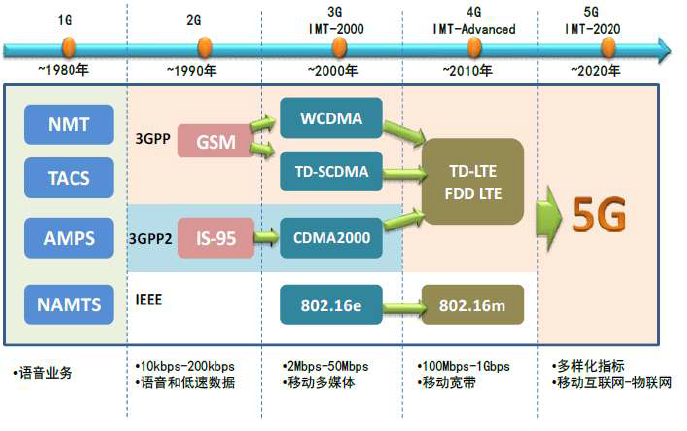

这张是从1g到5g路线图，从发展来看，大概每十年是一个升级，每一代的速率都有一个很大的提升，到了5G的时候，峰值速率达到20Gbps，频谱效率比IMT-A提升3倍，时延达到1毫秒,移动性达500公里/时、连接密度每平方公里达到10的6次方个、能效比IMT-A提升100倍、流量密度每平方米达到10Mbps。

2. 三大应用场景

5G首次面向用户和场景定义，理想是达到万物互联.5G归纳了三大应用场景

• eMBB，就是Enhance Mobile Broadband，增强型移动宽带。
  这种场景就是现在人们使用的移动宽带（移动上网）的升级版，主要是服务于消费互联网的需求。在这种场景下，强调的是网络的带宽（ 速率 ）。下行峰值速率为20gbit/s, 上行速率达到10 Gbps。
  应用于移动宽带、UHD、全息图、VR等
• uRLLC，是Ultra Reliable & Low Latency Communication，超可靠低时延通信。
  在这类场景下，对网络的时延有很高的需求。例如车联网，如果时延较长，网络无法在极短时间内对数据进行响应，就有可能发生严重的交通事故，甚至危害人身安全。这类场景对网络可靠性的要求也很高，不像手机上网，如果网络不稳定，最多引起用户的不满。用户面时延1ms,控制面时延20ms
  例如车联网、无人机、工业互联网等。
• mMTC，是Massive Machine Type Communication，大规模机器通信。
  这个也是典型的物联网场景。 对覆盖范围、电池寿命，连接密度、延迟要求高，连接密度达100万台/km2
  例如智能井盖、智能路灯、智能水表电表等，在单位面积内有大量的终端，需要网络能够支持这些终端同时接入.

3. NR架构

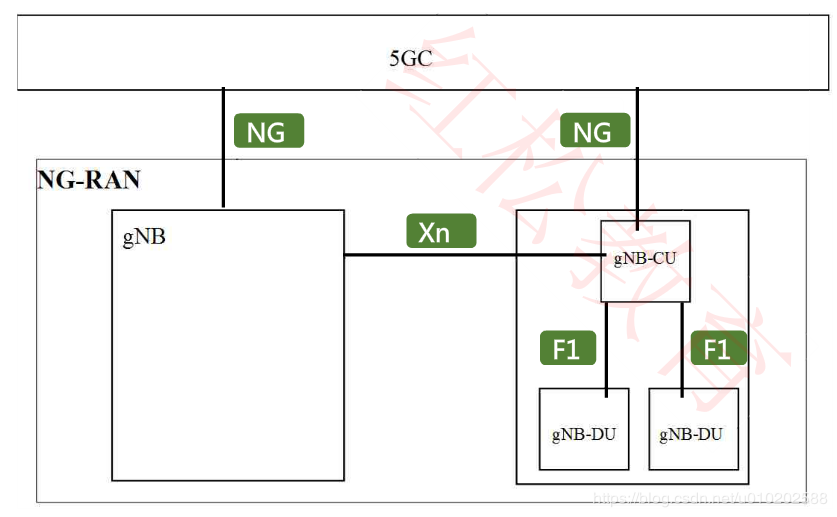

5G的网络架构主要包括5G接入网和5G核心网,其中NG-RAN代表5G 接入网，5GC代表5G核心网

• 5G接入网(NG-RAN)
  主要包含一下两个节点：  
  gNB: 为5G网络用户提供NR的用户平面和控制平面协议和功能  
  ng-eNB：eNB演进为ng-eNB，为4G网络用户提供NR的用户平面和控制平面协议和功能 

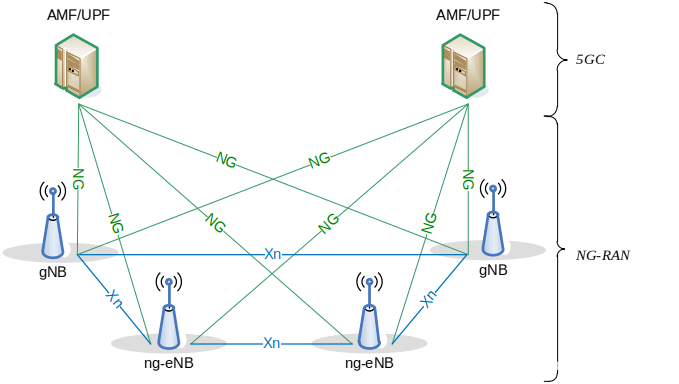

  其中gNB和gNB之间，gNB和ng-eNB之间，ng-eNB和gNB之间的接口都为Xn接口
• 5G核心网（5GC）
  主要由AMF和UPF构成： 
  AMF：主要负责访问和移动管理功能(控制面) ，类似4G中MME
  UPF：用于支持用户平面功能 ,类似SGW+PGW
  SMF：用于负责会话管理功能
  AMF和UPF通过NG接口连接

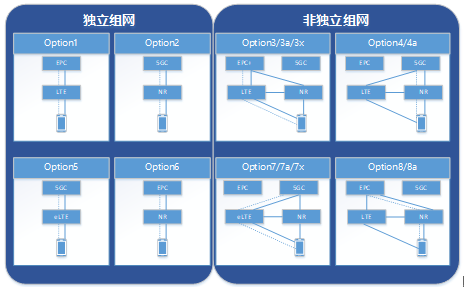

如下图，核心网和接入网因要独立演进，5G NR、5G核心网、4G核心网和LTE混合搭配，就形成了多种网络部署选项，分为SA(独立组网)、NSA(非独立组网)，现主要应用的是option3、option2，下面着重介绍这两种。

• 选项3系列：3/3a/3x
  在选项3系列参考3GPP R12的LTE双连接构架，UE同时连接到5G NR和4G E-UTRA，控制面锚定于E-UTRA，沿用EPC(4G核心网)，即“LTE assisted，EPC Connected”。双连接引入了”分流承载“的概念，即在PDCP层将数据分流到两个基站，主站用户面的PDCP层负责PDU编号、主从站之间的数据分流和聚合等功能。
  对于控制面(CP)，它完全依赖现有的4G系统——EPS LTE S1-MME接口协议和LTE RRC协议。
  对于用户面(UP)，存在变数，这就是选项3系列有3、3a和3x三个子选项的原因。

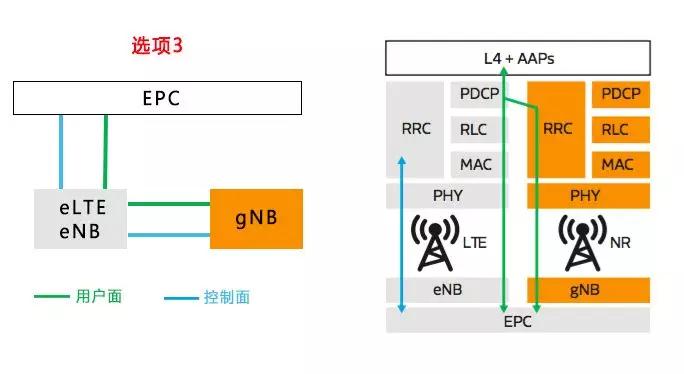

  选项3指的是LTE与5G NR的双连接(LTE-NR DC)，4G基站(eNB)为主站，5G基站(gNB)为从站。
  缺点：受限于LTE PDCP层的处理瓶颈。为了避免4G基站处理能力瓶颈，就必须对原有4G基站进行硬件升级到eLTE eNB。因4G基站升级成本高，于是推出了两个“变种”选项——选项3a和3x。

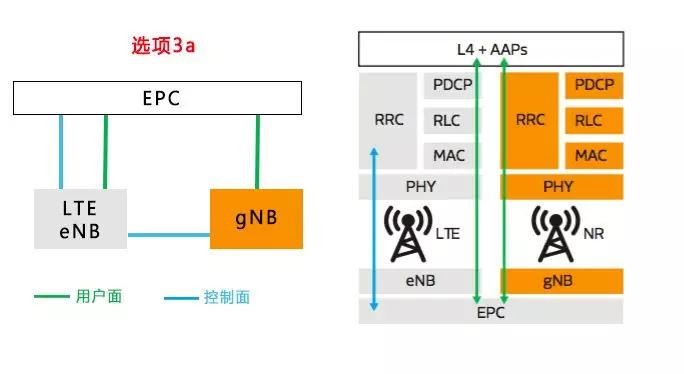

  选项3中，4G/5G的用户面在4G基站的PDCP层分流和聚合；而在选项3a中，4G和5G的用户面各自直通核心网，仅在控制面锚定于4G基站。

  选项3x与选项3相反。为了避免选项3中PDCP层处理瓶颈，就把数据分流和聚合功能迁移到NR PDCP层。
  运营商对选项3家族的青睐程度可表示为：选项3x > 选项3a > 选项3

• 选项2系列
  全新的核心网和接入网，减少了4/5G的接口，降低了复杂性


Functional Split

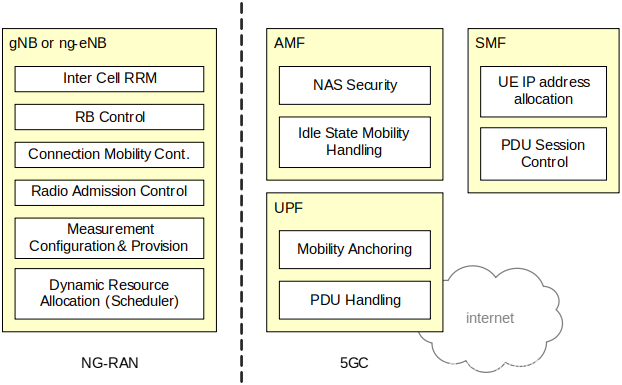

各个逻辑节点的主要功能图

• gNB和ng-eNB的主要功能 
  无线资源管理相关功能：无线承载控制，无线接入控制，连接移动性控制，上行链路和下行链路中UE的动态资源分配（调度）
• AMF
  NAS安全、idle态mobility handing
• UPF
  移动性处理、PDU处理
• AMF
  与UPF相连，负责UE IP地址分配，PDU会话控制

详细功能可学习：https://blog.csdn.net/baidu_41616132/article/details/89026649

Network Interfaces

主要接口如下：

• NG接口
  位置：无线接入网和5G核心网之间的接口。
  分类：NG-C接口、NG-U接口
  NG-C：连接NG-RAN与AMF（NG-RAN和5GC之间的控制面接口）

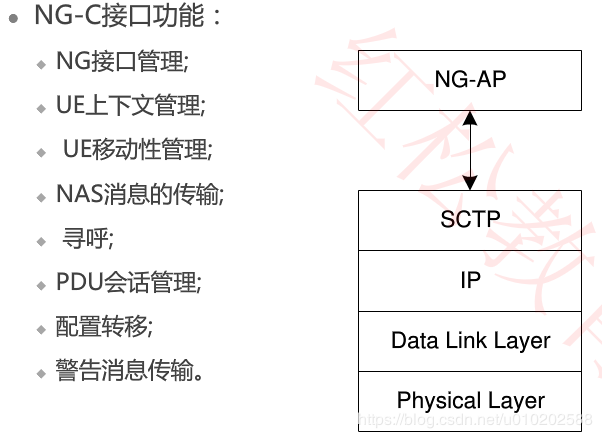

  NG-C功能：NG接口管理、UE上下文管理、UE移动性管理、NSA信令传输、寻呼、PDU Session管理、更换配置、警告信息传输

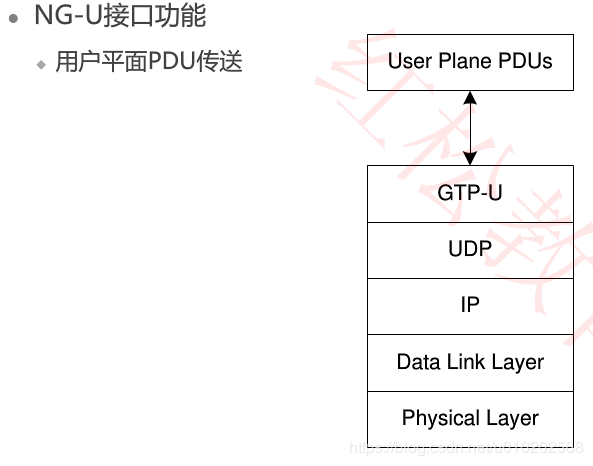

  NG-U：连接NG-RAN与UPF（NG-RAN和5GC之间的用户面接口）
  NG-U功能：提供用户面非保证的数据交付

• 空口协议


SDAP的主要功能：相比LTE协议栈多了一层SDAP，因为5G网络中无线侧依然沿用4G中无限承载（RB）的概念，但5G中的核心网为了更精细化业务实现，以Qos Flow为基本业务传输单位，那么无线侧的DRB就需要与5GC中的Qos Flow进行映射，SDAP就是为5G QoS而生，功能就是PDU到bearer的映射 ，属于层二

控制面协议与LTE一样
