1、1394工业9芯插座
1.1、引脚定义

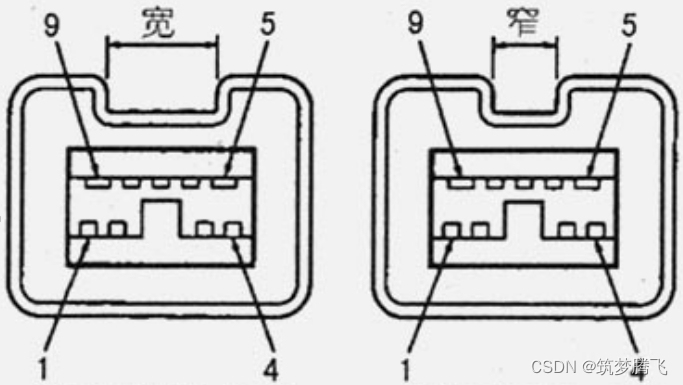

1394工业9芯插座(一般焊接在板卡端),针脚序号定义如下:
1.2、插座信号定义
引脚号 | 信号名称 |
1 | TPB-/TX- |
2 | TPB+/TX+ |
3 | TPA-/RX- |
4 | TPA+/RX+ |
5 | 屏蔽 |
6 | NC |
7 | NC |
8 | NC |
9 | 屏蔽 |
外壳 | 屏蔽 |
注:信号均为相对于引出该插座的设备而言,TPB为发送(TX),TPA为接收(Rx)

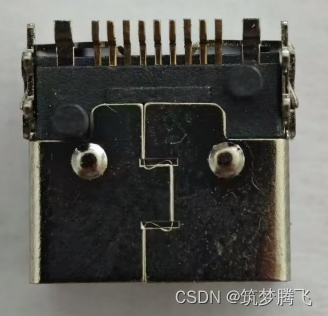

1.3 、插座实物图
插座实物图如下:
2、 1394工业9芯插头

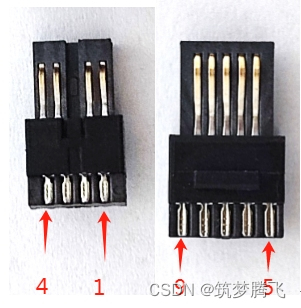

2.1、插头实物及引脚序号

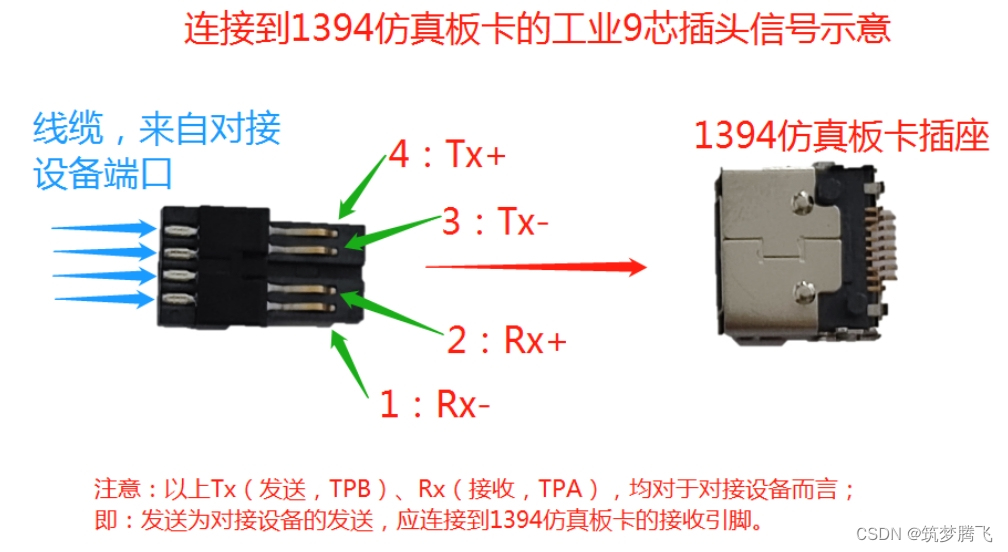

3、插头插座对接信号示意
插头插座对接时,信号直观示意如下:
