Spark 学习: spark 原理简述与 shuffle 过程介绍

Spark学习: 简述总结

---

Spark 是使用 scala 实现的基于内存计算的大数据开源集群计算环境.提供了 java,scala, python,R 等语言的调用接口.

---

---

1 引言

1.1 Hadoop 和 Spark 的关系

　　 Google 在 2003 年和 2004 年先后发表了 Google 文件系统 GFS 和 MapReduce 编程模型两篇文章,. 基于这两篇开源文档,06 年 Nutch 项目子项目之一的 Hadoop 实现了两个强有力的开源产品:HDFS 和 MapReduce. Hadoop 成为了典型的大数据批量处理架构,由 HDFS 负责静态数据的存储,并通过 MapReduce 将计算逻辑分配到各数据节点进行数据计算和价值发现.之后以 HDFS 和 MapReduce 为基础建立了很多项目,形成了 Hadoop 生态圈.

　　而 Spark 则是UC Berkeley AMP lab (加州大学伯克利分校AMP实验室)所开源的类Hadoop MapReduce的通用并行框架, 专门用于大数据量下的迭代式计算.是为了跟 Hadoop 配合而开发出来的,不是为了取代 Hadoop, Spark 运算比 Hadoop 的 MapReduce 框架快的原因是因为 Hadoop 在一次 MapReduce 运算之后,会将数据的运算结果从内存写入到磁盘中,第二次 Mapredue 运算时在从磁盘中读取数据,所以其瓶颈在2次运算间的多余 IO 消耗. Spark 则是将数据一直缓存在内存中,直到计算得到最后的结果,再将结果写入到磁盘,所以多次运算的情况下, Spark 是比较快的. 其优化了迭代式工作负载1.

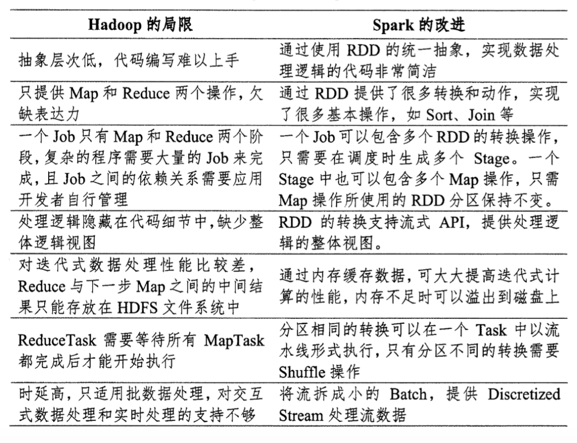

具体区别如下:

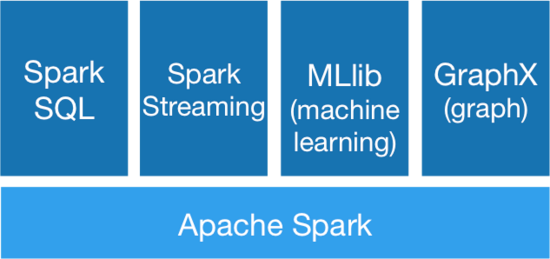

　　伯克利大学将 Spark 的整个生态系统成为 伯克利数据分析栈(BDAS),在核心框架 Spark 的基础上,主要提供四个范畴的计算框架:

• Spark SQL: 提供了类 SQL 的查询,返回 Spark-DataFrame 的数据结构
• Spark Streaming: 流式计算,主要用于处理线上实时时序数据
• MLlib: 提供机器学习的各种模型和调优
• GraphX: 提供基于图的算法,如 PageRank

关于四个模块更详细的可以参见2这篇博文. 后面介绍的内容主要是关于 MLlib 模块方面的.
　　
Spark 的主要特点还包括:

• (1)提供 Cache 机制来支持需要反复迭代计算或者多次数据共享,减少数据读取的 IO 开销;
• (2)提供了一套支持 DAG 图的分布式并行计算的编程框架,减少多次计算之间中间结果写到 Hdfs 的开销;
• (3)使用多线程池模型减少 Task 启动开稍, shuffle 过程中避免不必要的 sort 操作并减少磁盘 IO 操作。(Hadoop 的 Map 和 reduce 之间的 shuffle 需要 sort)

---

2 Spark 系统架构

首先明确相关术语3:

• 应用程序(Application): 基于Spark的用户程序，包含了一个Driver Program 和集群中多个的Executor；
• 驱动(Driver): 运行Application的main()函数并且创建SparkContext;
• 执行单元(Executor): 是为某Application运行在Worker Node上的一个进程，该进程负责运行Task，并且负责将数据存在内存或者磁盘上，每个Application都有各自独立的Executors;
• 集群管理程序(Cluster Manager): 在集群上获取资源的外部服务(例如：Local、Standalone、Mesos或Yarn等集群管理系统)；
• 操作(Operation): 作用于RDD的各种操作分为Transformation和Action.

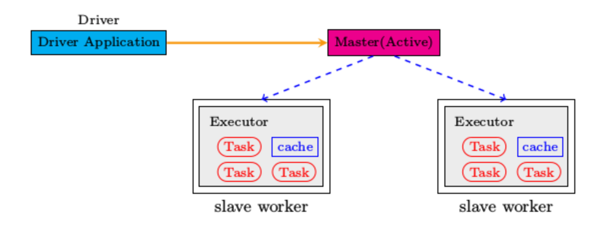

整个 Spark 集群中,分为 Master 节点与 worker 节点,,其中 Master 节点上常驻 Master 守护进程和 Driver 进程, Master 负责将串行任务变成可并行执行的任务集Tasks, 同时还负责出错问题处理等,而 Worker 节点上常驻 Worker 守护进程, Master 节点与 Worker 节点分工不同, Master 负载管理全部的 Worker 节点,而 Worker 节点负责执行任务.
　　Driver 的功能是创建 SparkContext, 负责执行用户写的 Application 的 main 函数进程,Application 就是用户写的程序.
Spark 支持不同的运行模式,包括Local, Standalone,Mesoses,Yarn 模式.不同的模式可能会将 Driver 调度到不同的节点上执行.集群管理模式里, local 一般用于本地调试.
　　每个 Worker 上存在一个或多个 Executor 进程,该对象拥有一个线程池,每个线程负责一个 Task 任务的执行.根据 Executor 上 CPU-core 的数量,其每个时间可以并行多个 跟 core 一样数量的 Task4.Task 任务即为具体执行的 Spark 程序的任务.
5

2.1 spark 运行原理

一开始看不懂的话可以看完第三和第四章再回来看.
底层详细细节介绍6:
　　我们使用spark-submit提交一个Spark作业之后，这个作业就会启动一个对应的Driver进程。根据你使用的部署模式（deploy-mode）不同，Driver进程可能在本地启动，也可能在集群中某个工作节点上启动。而Driver进程要做的第一件事情，就是向集群管理器（可以是Spark Standalone集群，也可以是其他的资源管理集群，美团•大众点评使用的是YARN作为资源管理集群）申请运行Spark作业需要使用的资源，这里的资源指的就是Executor进程。YARN集群管理器会根据我们为Spark作业设置的资源参数，在各个工作节点上，启动一定数量的Executor进程，每个Executor进程都占有一定数量的内存和CPU core。
　　在申请到了作业执行所需的资源之后，Driver进程就会开始调度和执行我们编写的作业代码了。Driver进程会将我们编写的Spark作业代码分拆为多个stage，每个stage执行一部分代码片段，并为每个stage创建一批Task，然后将这些Task分配到各个Executor进程中执行。Task是最小的计算单元，负责执行一模一样的计算逻辑（也就是我们自己编写的某个代码片段），只是每个Task处理的数据不同而已。一个stage的所有Task都执行完毕之后，会在各个节点本地的磁盘文件中写入计算中间结果，然后Driver就会调度运行下一个stage。下一个stage的Task的输入数据就是上一个stage输出的中间结果。如此循环往复，直到将我们自己编写的代码逻辑全部执行完，并且计算完所有的数据，得到我们想要的结果为止。
　　Spark是根据shuffle类算子来进行stage的划分。如果我们的代码中执行了某个shuffle类算子（比如reduceByKey、join等），那么就会在该算子处，划分出一个stage界限来。可以大致理解为，shuffle算子执行之前的代码会被划分为一个stage，shuffle算子执行以及之后的代码会被划分为下一个stage。因此一个stage刚开始执行的时候，它的每个Task可能都会从上一个stage的Task所在的节点，去通过网络传输拉取需要自己处理的所有key，然后对拉取到的所有相同的key使用我们自己编写的算子函数执行聚合操作（比如reduceByKey()算子接收的函数）。这个过程就是shuffle。
　　当我们在代码中执行了cache/persist等持久化操作时，根据我们选择的持久化级别的不同，每个Task计算出来的数据也会保存到Executor进程的内存或者所在节点的磁盘文件中。
　　因此Executor的内存主要分为三块：第一块是让Task执行我们自己编写的代码时使用，默认是占Executor总内存的20%；第二块是让Task通过shuffle过程拉取了上一个stage的Task的输出后，进行聚合等操作时使用，默认也是占Executor总内存的20%；第三块是让RDD持久化时使用，默认占Executor总内存的60%。
　　Task的执行速度是跟每个Executor进程的CPU core数量有直接关系的。一个CPU core同一时间只能执行一个线程。而每个Executor进程上分配到的多个Task，都是以每个Task一条线程的方式，多线程并发运行的。如果CPU core数量比较充足，而且分配到的Task数量比较合理，那么通常来说，可以比较快速和高效地执行完这些Task线程。
　　以上就是Spark作业的基本运行原理的说明.

　　在实际编程中,我们不需关心以上调度细节.只需使用 Spark 提供的指定语言的编程接口调用相应的 API 即可.
　　在 Spark API 中, 一个 应用(Application) 对应一个 SparkContext 的实例。一个 应用 可以用于单个 Job，或者分开的多个 Job 的 session，或者响应请求的长时间生存的服务器。与 MapReduce 不同的是，一个 应用 的进程（我们称之为 Executor)，会一直在集群上运行，即使当时没有 Job 在上面运行。
　　而调用一个Spark内部的 Action 会产生一个 Spark job 来完成它。 为了确定这些job实际的内容，Spark 检查 RDD 的DAG再计算出执行 plan 。这个
