【PLC一体机】用PLC一体机控制直流风扇

博主最近在网上买了一台PLC一体机，所谓PLC一体机，在我看来可以理解为PLC和触摸屏的集合体，通过对PLC和触摸屏编程，可以通过触摸屏（HMI，Human Machine Interface）向PLC发送控制指令，然后PLC对被控对象进行控制。

今天博主就和大家分享PLC一体机中最简单的一个控制例子：控制一个直流负载，这里负载为直流风扇。

如上所述，PLC一体机需要对PLC和触摸屏分别编程，下面分别介绍：

一、PLC编程

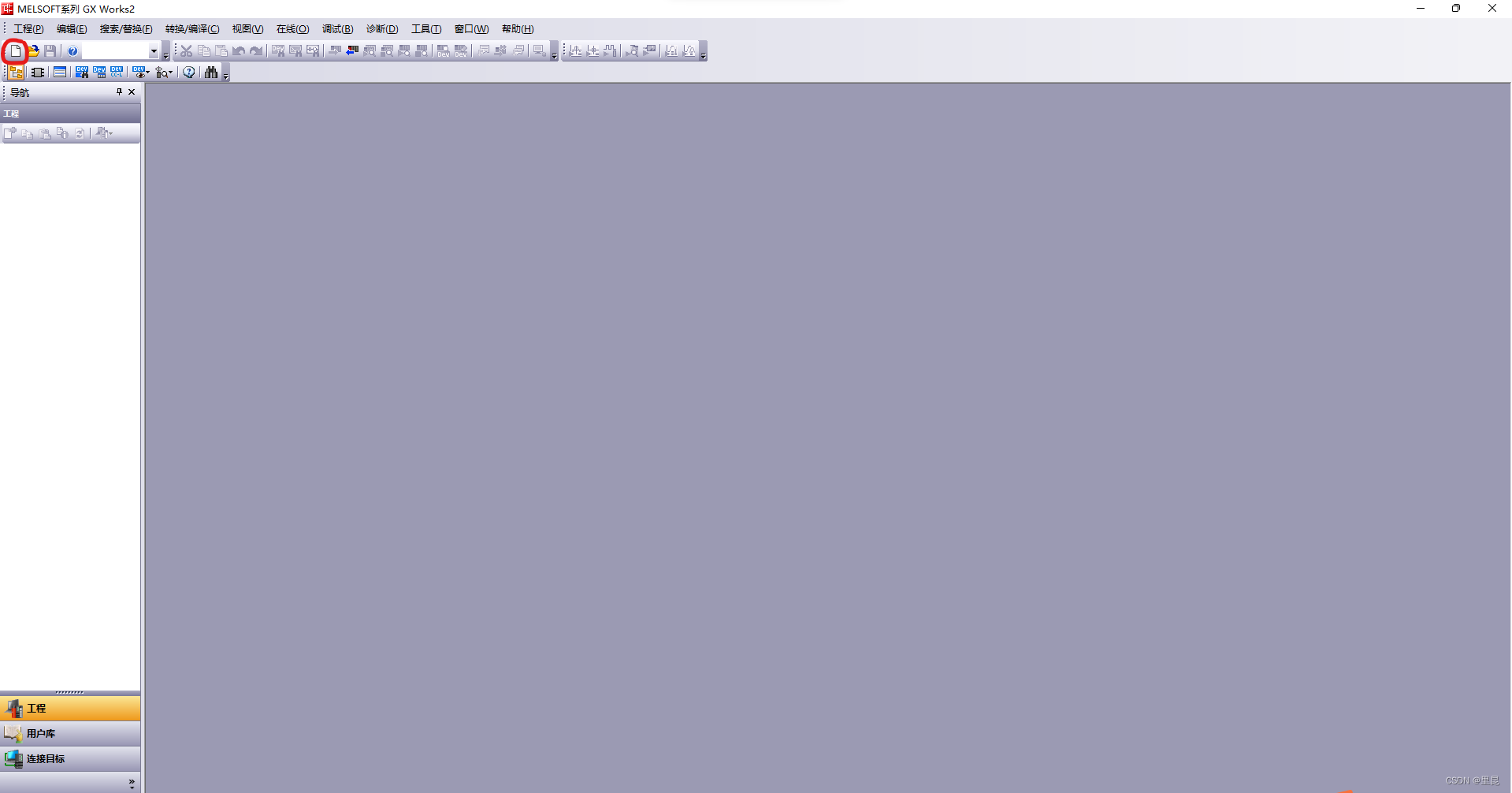

博主手中PLC一体机兼容的三菱FXCPU系列的FX3U/FX3UC的PLC，因此用GX Works2进行编程，打开GX Works2的界面如下：

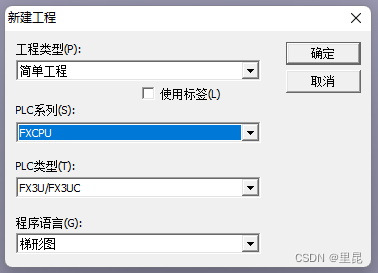

然后点击左上角的“新建工程”，然后选择和手中PLC一体机兼容的PLC类型及型号，如下图：

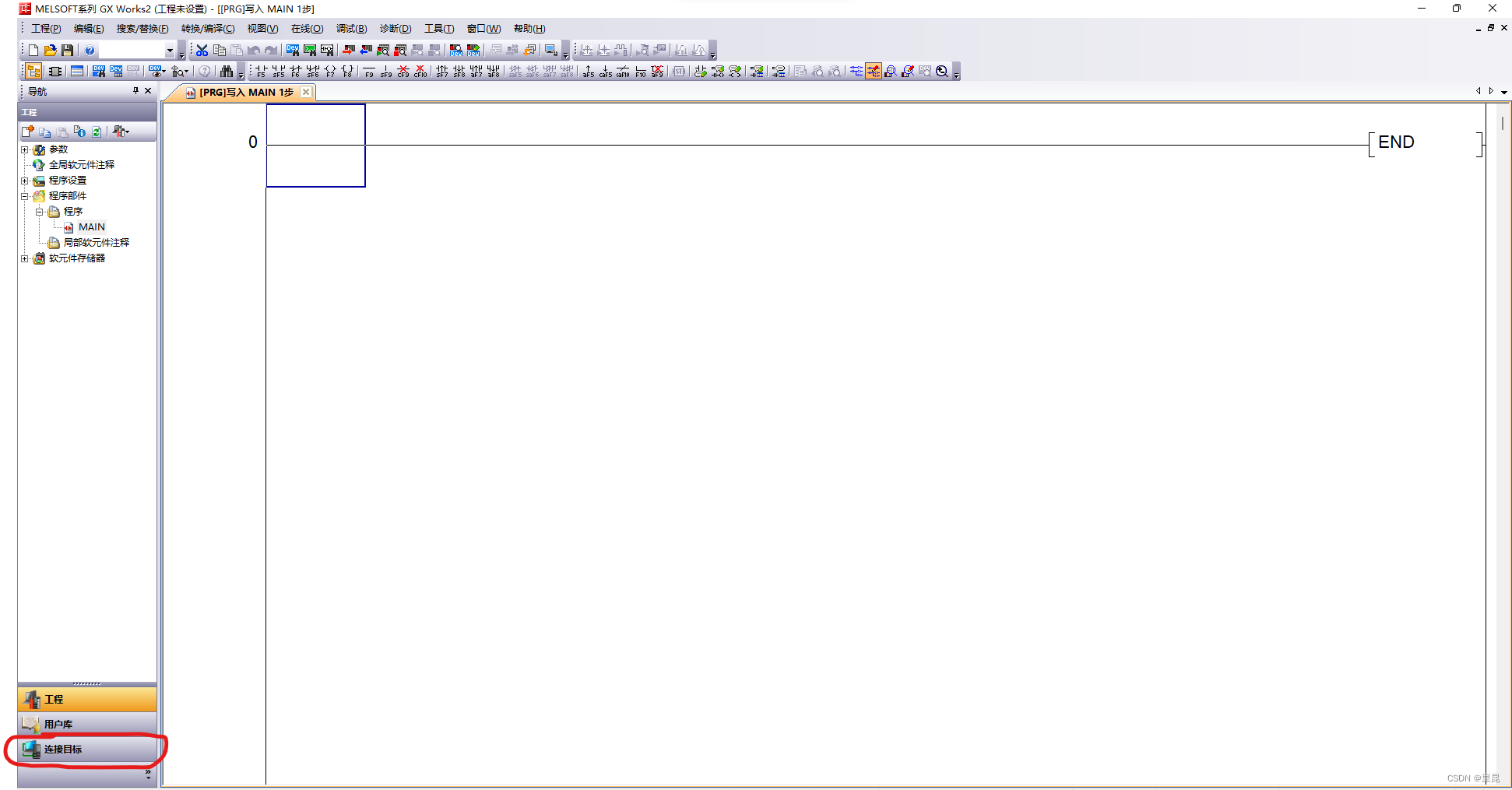

新建好工程的界面如下图，然后需要对PC端和PLC的通讯进行连接，方便将PLC程序刷写PLC硬件中。搭建通讯连接的方式，可参考之前的博文：【PLC】GX Works2 通讯连接检测方法

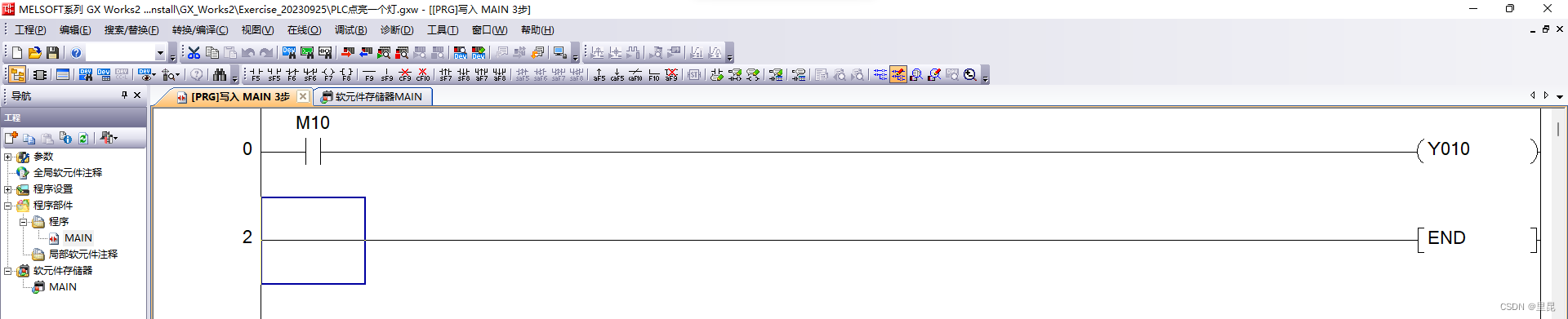

然后就可以在编程区域进行梯形图的编程了。闭合某一继电器（我采用的M10）线圈，使某一数字量输出（我采用的Y10点）工作，如下图：

最后将该程序刷写到PLC中，刷写程序的方法可参考之前的博文：【PLC】GX Works2中PLC程序的上传方法

这里需要强调一下，博主手中PLC程序的刷写采用的232转USB实现的。

截止到这里PLC的部分就都完成了，接下来是对触摸屏进行编程。

二、触摸屏编程

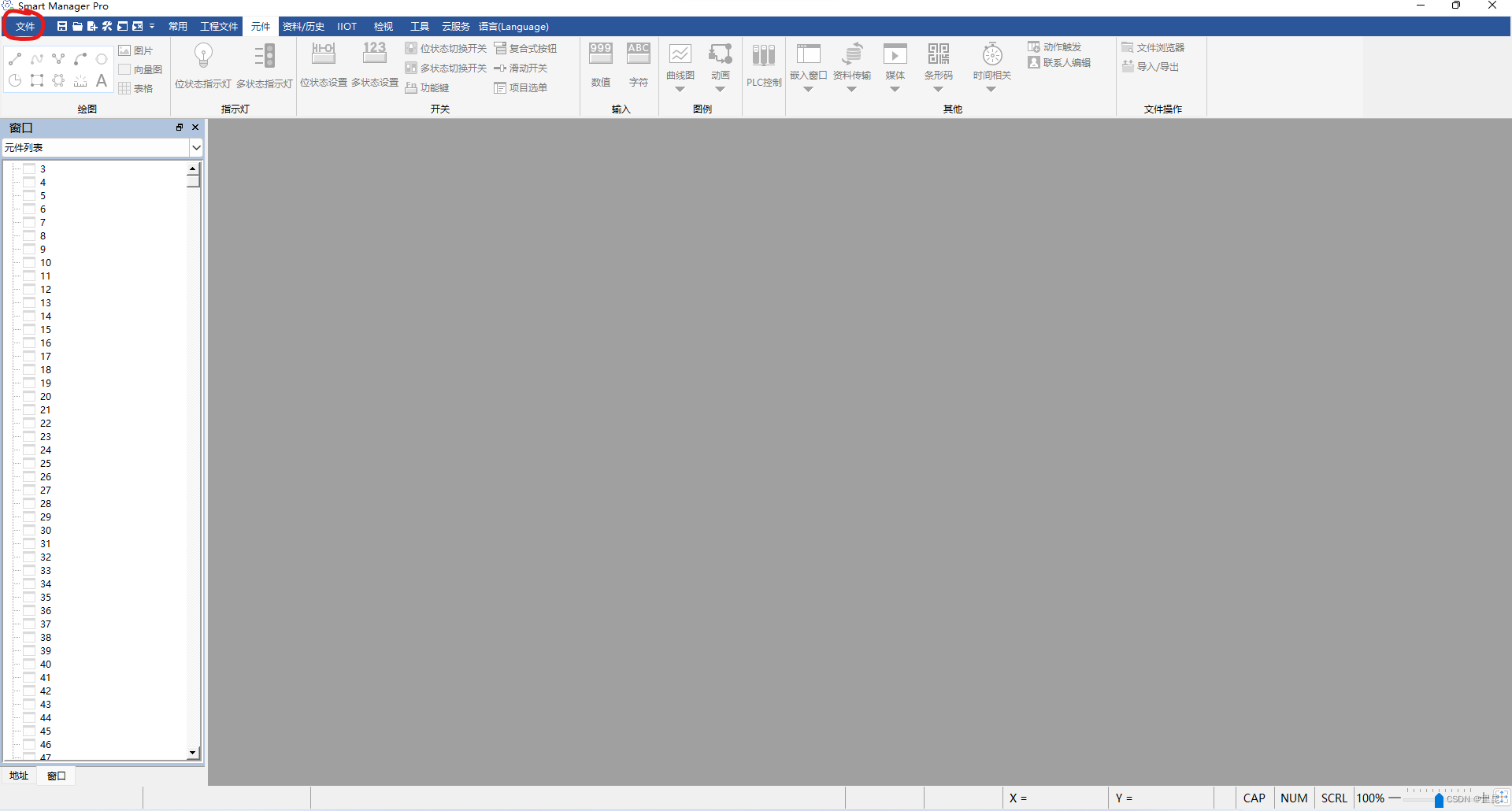

博主手中的PLC一体机集成了某宝上随意一家触摸屏，触摸屏编程软件为店家自己开发的，打开软件界面如下图：

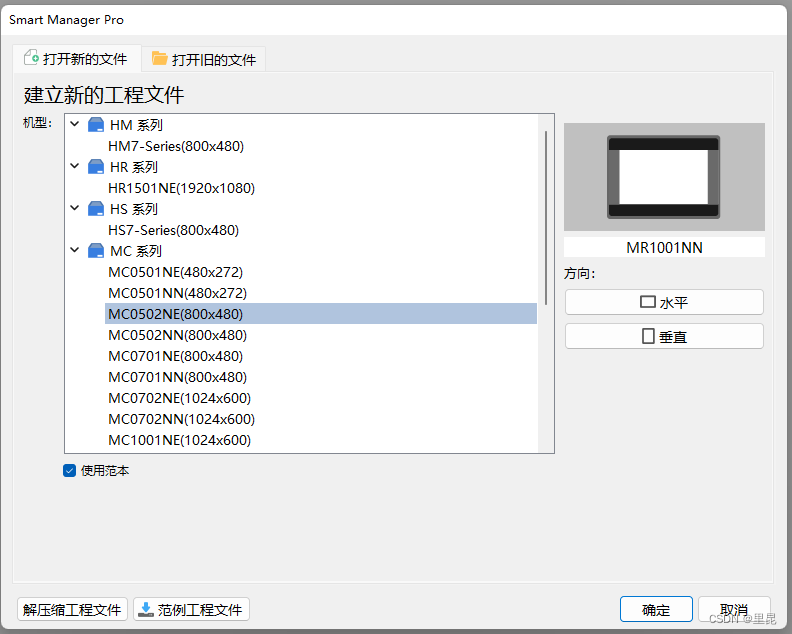

然后在“文件”选项中新建工程文件，根据触摸屏的型号选择相应的模板，如下图：

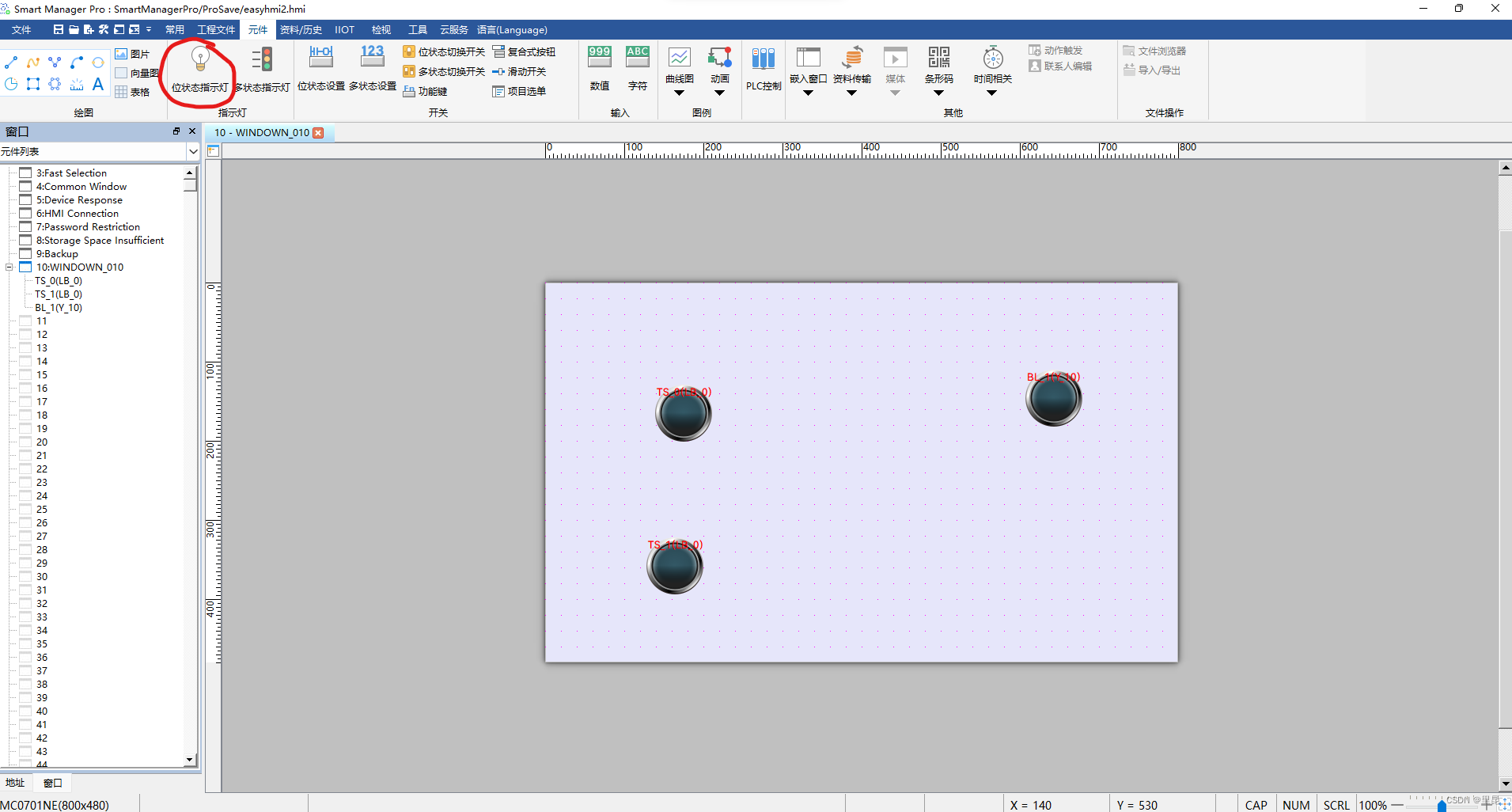

然后博主在这个触摸屏区域内，添加了三个“位状态指示灯”，如下图：

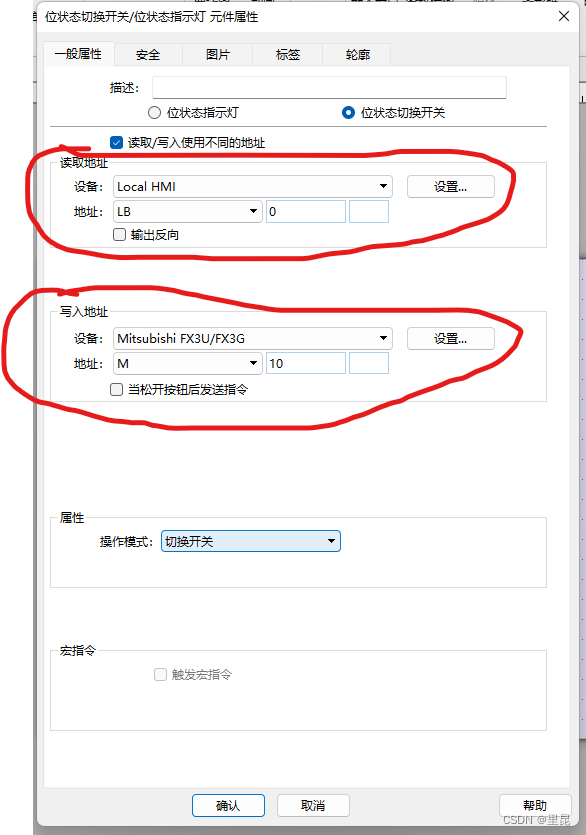

然后双击左下角的这个状态指示灯元件，在弹出的对话框中进行位状态切换的设置。所谓位状态切换，就是指的0和1两种状态的切换，对应到线圈中，就是线圈的联通和断开。如下设置，将切换的状态写入到PLC中，因此设备选择对应的PLC，地址则按照上面PLC编程时那个线圈的地址（我使用的M10）

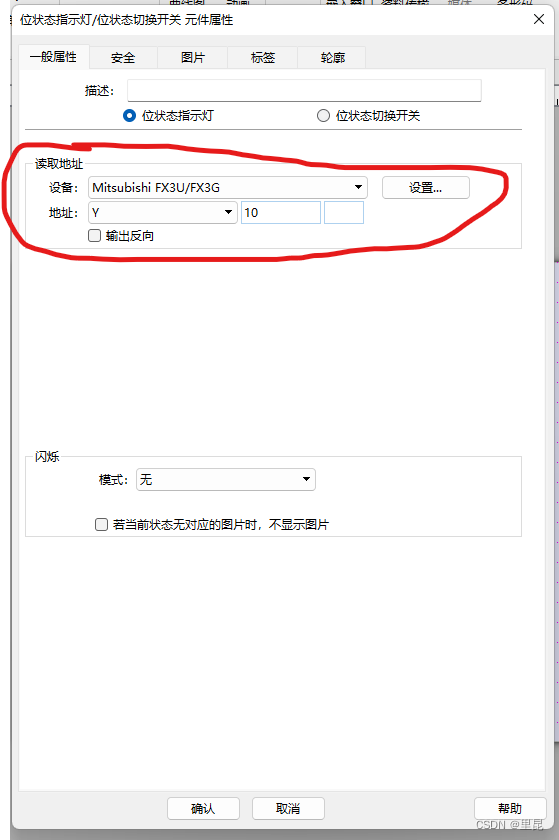

为了验证闭合线圈（我定义的M10）后，某一数字量输出接口（我用的Y10）工作，我又创建了位于右上角的这个状态指示灯，并且让他读取PLC上Y10点的状态，如下图：

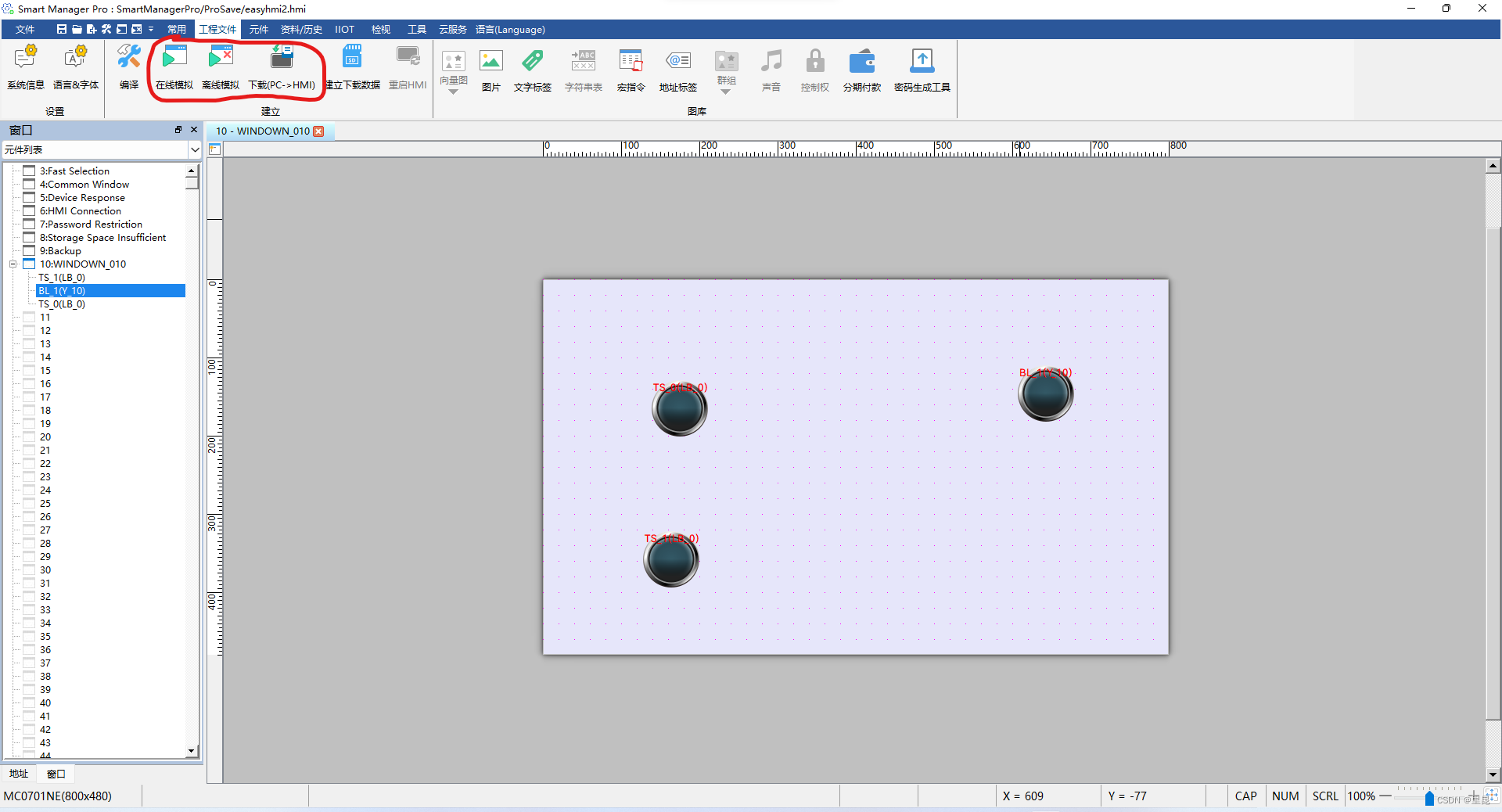

最后，连接好PLC，可以在线或离线调试一下触摸屏程序，完成调试后，如果一切正常，各状态指示灯按照预期亮起或熄灭，然后将程序刷写到触摸屏，如下图：

这里要强调一下，博主手中的触摸屏软程序刷写采用的以太网连接触摸屏与PC机。然后要进行一些通讯上的设置，博主直接参考的产品说明书，很详细，我这里就不赘述了。

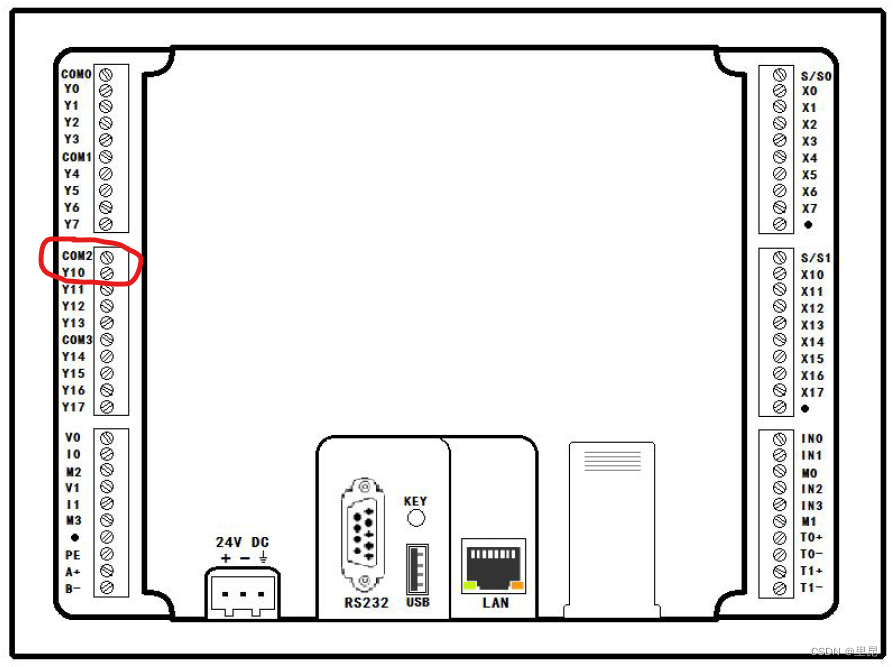

截止到这里触摸屏的程序也完成了。然后在触摸屏上可以看到和上图相同的样式，然后触摸屏上点击左下角的这个状态灯，发现右上角的状态灯会亮，同时，如果用万用表测量Y10引脚和COM引脚（如下图），发现两者连同，证明PLC程序起作用了。

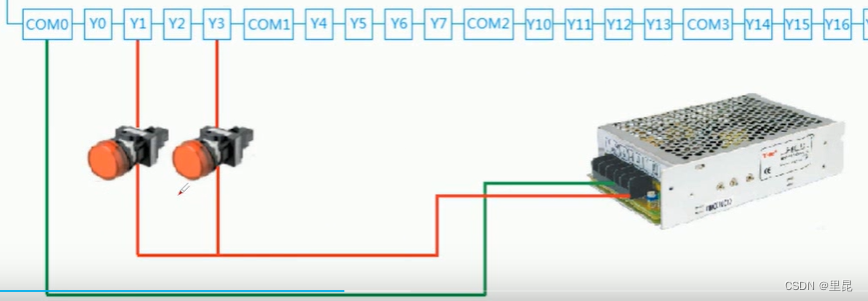

然后将风扇按照下图方式和PLC一体机连接，就会发现，点击触摸屏左下角的状态灯，风扇工作，同时右上角的状态灯亮。下图中将灯负载换成直流电机风扇，其两根线分别连接Y10和开关电源“+”，开关电源“-”连接PLC一体机上的COM口。
