Solidworks在装配体如何删除单独的零件

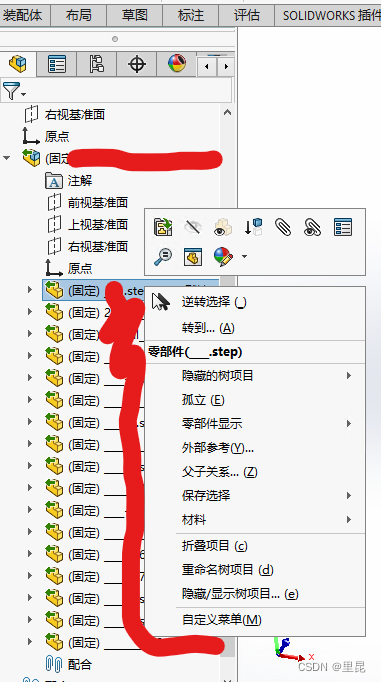

博主最近在用solidworks画图时候,拿到了一个“装配体“数模,想把装配体数模中的个别零件给删掉。如下图,如果直接在零件树里选择具体想删除的零件,并点击右键,发现并没有删除选项。

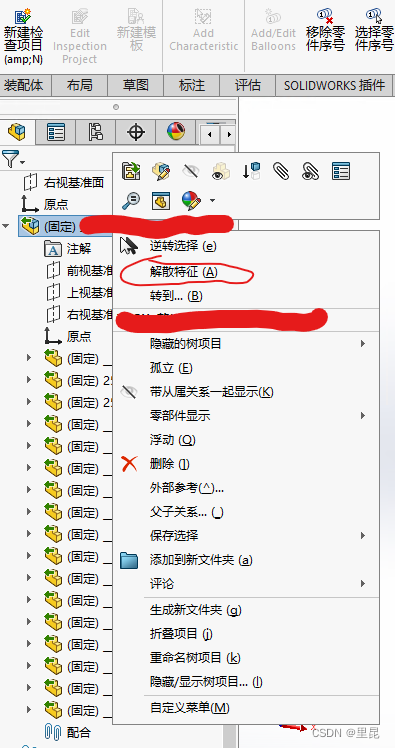

 于是在网上查找如何在装配体中删除单独零件的方法。具体的操作就是在”装配体“中直接点击右键,先”解散特征“,如下图:

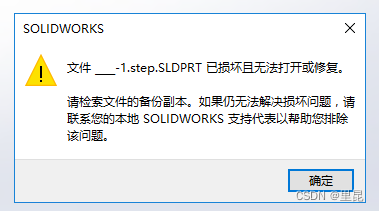

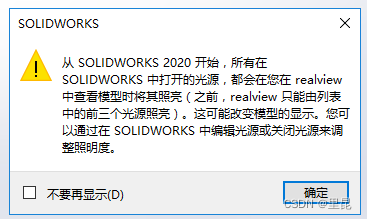

期间出现下图中的提示,直接选择”确定“即可。

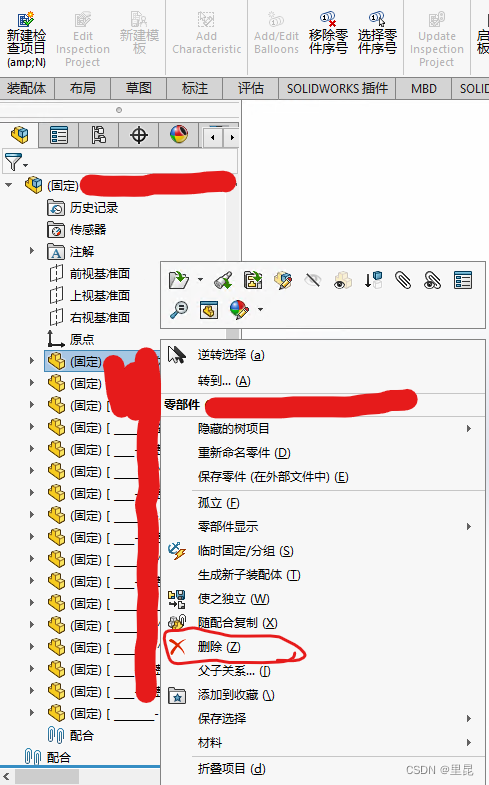

然后再右键单击相应零件,就会看到”删除“的选项,如下图:

然后这里注意根据实际情况,选择”删除子装配体“或”仅删除选定的零部件“。博主的数模比较简单,且直接由几个简单的零件构成,因此博主直接选择的”仅删除选定的零部件“即可。
