USB Type-C 详解

小正空间

已于 2024-02-28 10:29:07 修改

阅读量2.3k

点赞数 3

分类专栏：简介文章标签：智能硬件

于 2020-08-20 21:20:45 首次发布

本文链接：https://blog.csdn.net/daxiangwusheng/article/details/108133968

版权

简介专栏收录该内容

30 篇文章

订阅专栏

本文详细介绍了USB接口从1.x到3.1的传输速率进化历程，涵盖了不同版本中引入的各种接口类型，如Type-A、Type-B、Mini系列和Micro系列。深入探讨了插座、插头和线缆的设计规范，以及USB Type-C与传统Type-A/B接口的互联方式。此外，还讲解了线缆的电流承载能力和识别机制，以及设备间通讯的拓扑结构。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

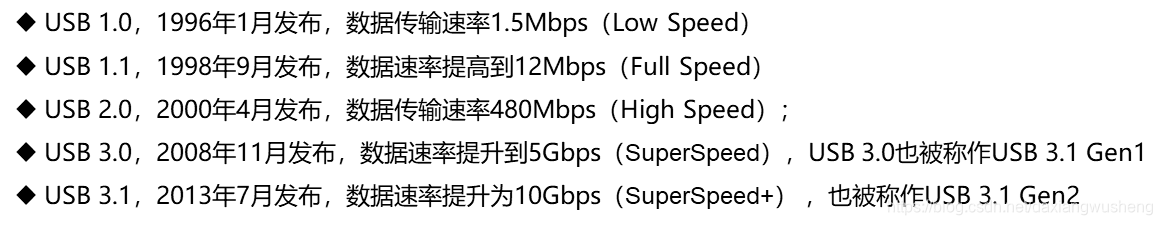

一、USB接口传输速率进化在这里插入图片描述
USB 1.x，仅规定了标准的Type-A和Type-B接口
USB 2.0，新的接口通过ECN的形式增加了Mini-A/B和Micro-A/B（Mini-A已经弃用，Micro-B成为手机上使用最多的接口）；
USB 3.0，支持USB 3.0速率的Type-A/B SuperSpeed，及Micro-B SuperSpeed接口；
USB 3.1，2013年7月发布，没有新增接口，只是修改了接口标识；
在这里插入图片描述

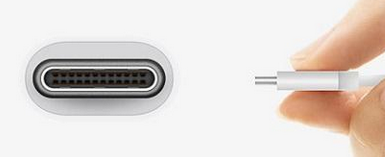

二、插座、插头和线缆

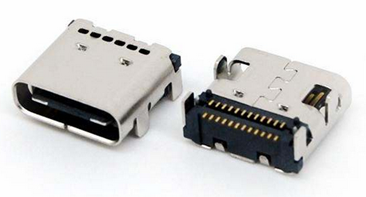

插座：

插头：

线缆：

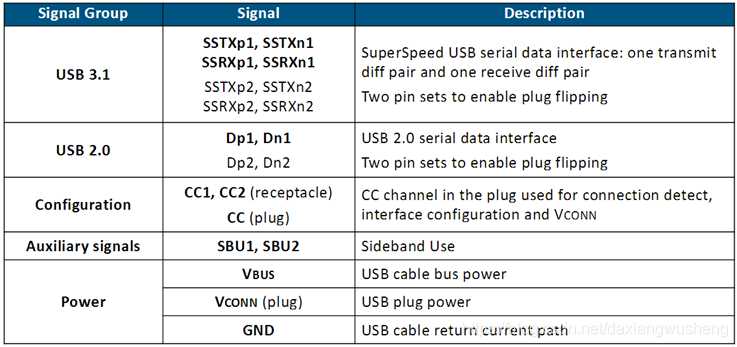

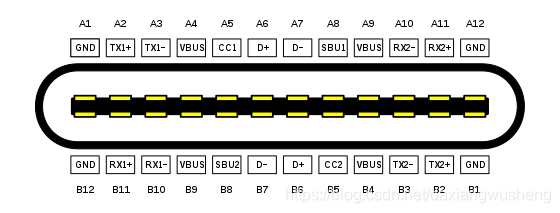

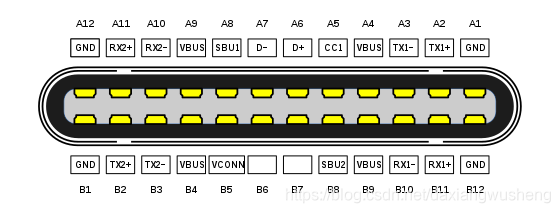

三、接口定义之插座

功能如下：

四、接口定义之插头

在这里插入图片描述
五、线缆定义

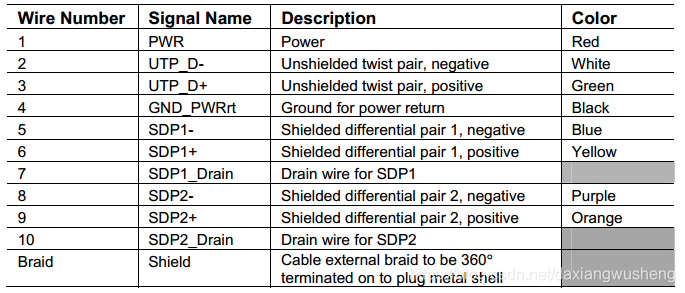

线缆颜色和功能定义：

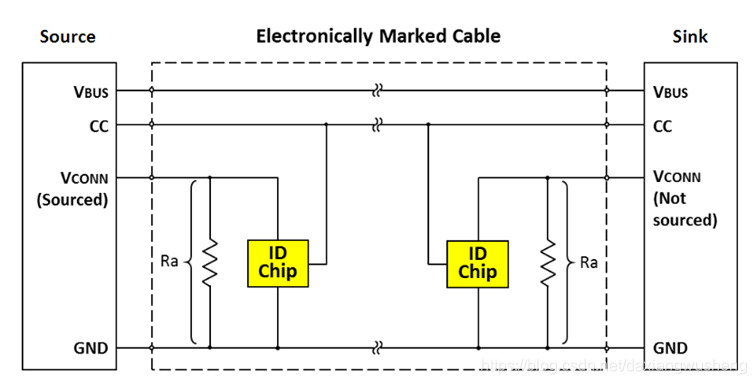

线缆要求最小支持3A电流，如果载流能力超过3A的线缆(最大支持5A) ，需要线缆内部添加芯片标识。拓扑如下：
在这里插入图片描述
六、设备间通讯拓扑如下：

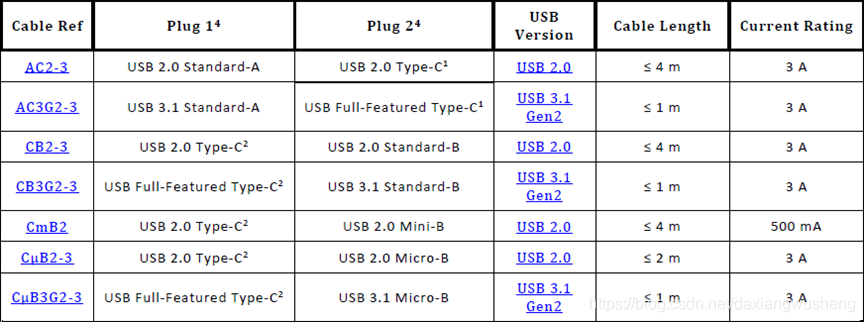

七、USB Type-C与Type-A/B互联通讯拓扑

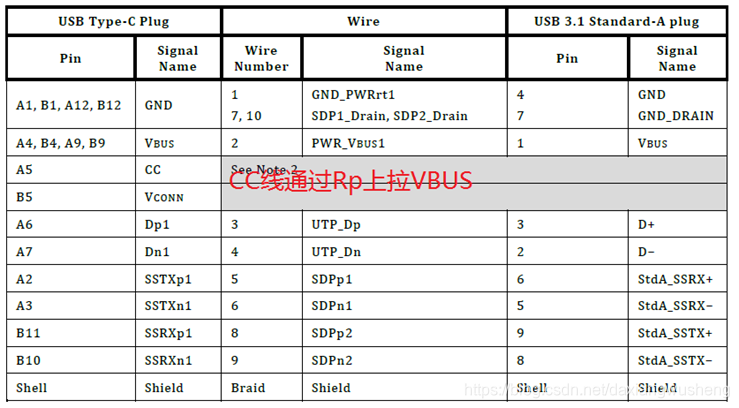

八、USB Type-C转USB 3.1 Type-A公头——CC线上拉Rp

具体连接如下：

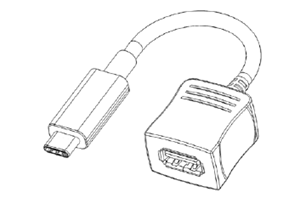

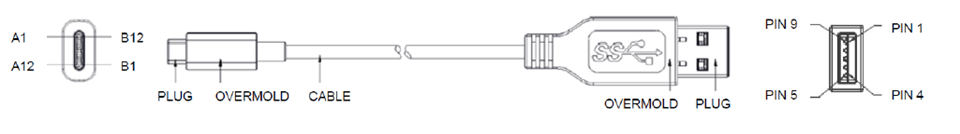

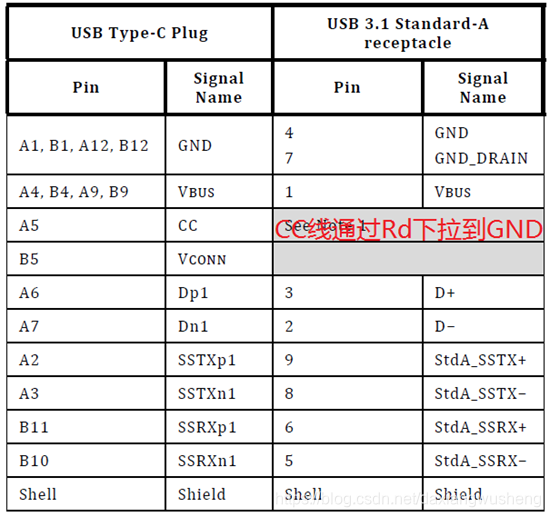

九、USB Type-C转USB 3.1 Type-A母头

定义如下：
