状态图的含义

状态图的含义

状态图(StatechartDiagram)是描述一个实体基于事件反应的动态行为，显示了该实体如何根据当前所处的状态对不同的事件做出反应。通常创建一个UML状态图是为了以下的研究目的：研究类、角色、子系统或组件的复杂行为。

状态图用于显示状态机(它指定对象所在的状态序列)、使对象达到这些状态的事件和条件，以及达到这些状态时所发生的操作。

状态机用于对模型元素的动态行为进行建模，更具体地说，就是对系统行为中受事件驱动的方面进行建模。状态机专门用于定义依赖于状态的行为(即根据模型元素所处的状态而有所变化的行为)。其行为不会随着其元素状态发生变化的模型元素不需要用状态机来描述(这些元素通常是主要负载管理数据的被动类)。

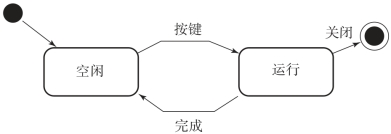

状态机由状态组成，各状态由转移连接在一起。状态是对象执行某项活动或等待某个事件时的条件。转移是两个状态之间的关系，它由某个事件触发，然后执行特定的操作或评估并导致特定的结束状态。图8.1描绘了一个简单机器的状态机。
