关于LDPC码的基本介绍,可以看一下我的另一篇文章
目录
1.如何确定LDPC编译码的几个重要参数。
举例:若是现在有业务数据6144bit。
1.1首先由码块长度及速率确定LDPC基本图
基本图分为BG1和BG2。
- 第一个基本图(BG1)矩阵较大,系统列数目 Kb 最大为 22,最低母码码率为 1/3, 核矩阵的码率在 22/24 左右,支持的最大码块长度为 8448 bit;
- 第二个基本图(BG2)矩阵稍小, 系统列数目 Kb 最大为 10,最低母码码率为 1/5,核矩阵的码率为 5/6,支持的最大码块长度为 3840 bit。
其中,采用BG2进行LDPC编码需要至少满足以下3个条件之一:
① 传输块不大于 292 bit;
② 传输块的大小在 292 bit 到 3824 bit 之间,且首次传输的码率不高于 2/3;
③ 传输块首次传输的码率不大于 1/4。
其他情况下都采用 BG1 编码。

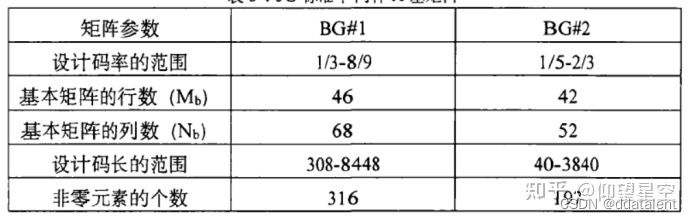

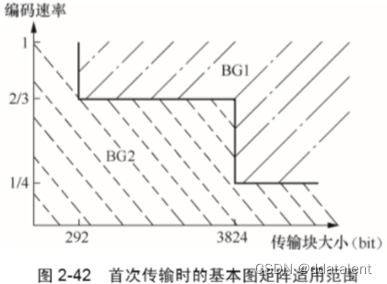

简单来说可以参考如下两张图
本例中传输块大小为6114,很明显可以选择BG1。
1.2 由相关公式确定Zc及码块大小K
码块大小
K
K
K由下式确定:
K
=
K
b
∗
Z
c
=
22
∗
Z
c
≥
K
′
K=K_b*Z_c=22*Z_c≥K^{'}
K=Kb∗Zc=22∗Zc≥K′
其中
K
b
K_b
Kb为常数22。
K
′
=
6144
K^{'}=6144
K′=6144是数据净荷长度。我们从上表中找到符合条件的最小的扩展因子
Z
c
=
288
Z_c=288
Zc=288,由此得到码块大小
K
=
6336
K=6336
K=6336。
因此,我们6144bit的数据需要先经过CRC处理,得到6144+24=6168bit。此时仍然不够6336,因此需要在末尾再加168bit的0。这样就能得到6336bit的编码前码块。
1.3 根据Zc确定移位尺寸及循环移位矩阵

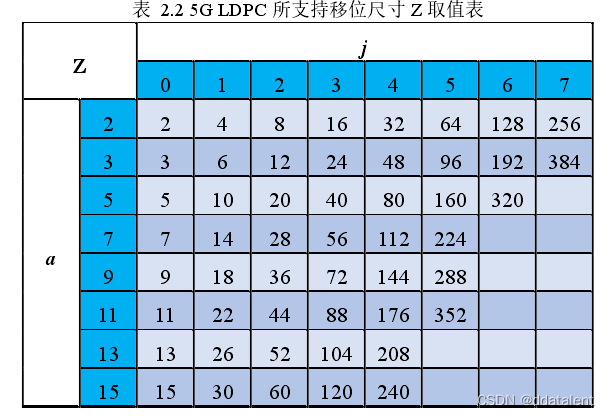

参考上表,根据公式
Z
c
=
a
∗
2
j
Z_c = a*2^j
Zc=a∗2j,可以得到
a
=
9
,
j
=
5
a=9,j=5
a=9,j=5两个参数。每个
Z
c
Zc
Zc对应的循环位移矩阵都是唯一的。
以上就是仿真LDPC编译码时所用到的各个参数详解。具体的循环位移矩阵可自行查询。
2.Vivado仿真LDPC编译码参数设置。
在vivado中仿真LDPC编译码时,需要调用 IP core : LDPC EncoderlDecoder (2.0),该IP需要自行申请合法的License。
调用该IP core时需要注意:
1.ctrl信号需要比data信号早至少6个clk先输入,以满足其配置时间。
2.一般只需要更改ctrl信号里的如下四个参数
MB = 6’d46; (校验矩阵行数,BG1的维度就是46*68,见图1)
BG = 3’d0; (表示BG1)

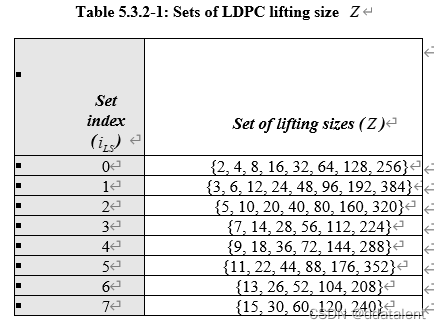

Z_SET = 3’d4; (参考1.2节中的图,看Zc在第一行,例如288在第五行,前面索引为4,则该项设置为4)
Z_J = 3’d5; (参考最后一张图,288对应j=5,则该项设置为5)
