一、RS-232概述

RS-232标准接口（又称EIARS-232）是常用的串行通信接口标准之一，它是由美国电子工业协会（Electronic IndustryAssociation，EIA）联合贝尔系统公司、调制解调器厂家及计算机终端生产厂家于1970年共同制定，其全名是“数据终端设备（DTE）和数据通信设备（DCE）之间串行二进制数据交换接口技术标准”。该标准规定采用一个25个脚的DB-25连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的电平加以规定。后来IBM的PC机将RS-232的DB-25连接器简化成了DB-9连接器，从而成为事实标准。而工业控制的RS-232接口一般只使用TXD、RXD、GND三条线。

二、DB-9连接器

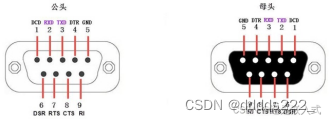

DB-9连接器分为公头和母头。来认识一下，下图是其中一种的DB-9连接器实物图。
