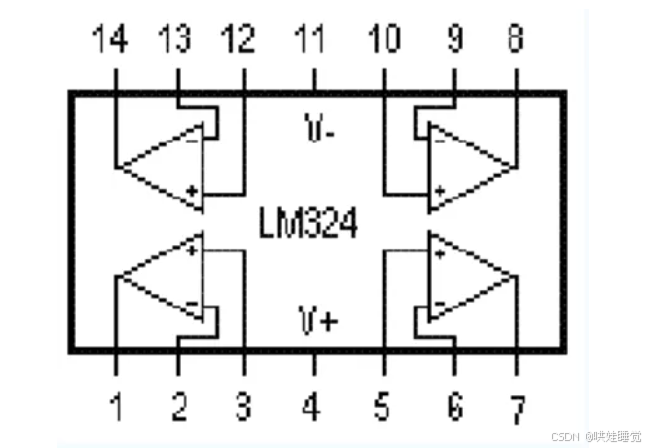

 lm324和lm224区别是工作温度范围不同，功能和管脚都是完全一样的，都是四运放集成电路，是标准通用型运放，很多时候接成比较器来用。

LM224是工业级器件，工作温度范围是-25℃~+85℃，

而LM324是商业级器件，工作温度范围是0℃~+70℃。
