Modbus 转 IEC61850 网关，型号 SG-IEC61850-Modbus，详细介绍

第一章 产品概述

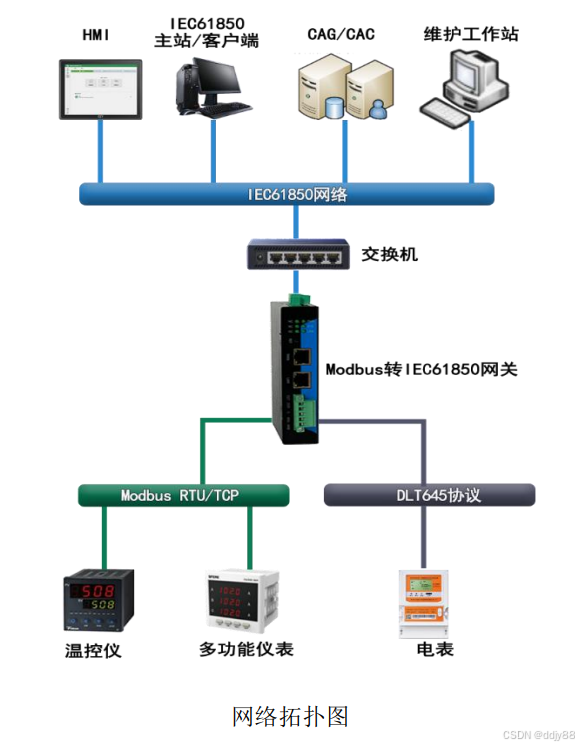

Modbus 转 IEC61850 网关型号 SG-IEC61850-Modbus，是三格电子推出的工业级网关（以 下简称盒子或网关），主要用于 Modbus RTU/TCP 数据采集、DLT645-1997/2007 数据采集， 可接多功能电力仪表、温控仪、电表等，将采集到的数据转换为 IEC61850 协议数据。IEC61850实现服务端功能，支持 MMS、GOOSE 服务，可接入 IEC61850 网络，对接 IEC61850 主站、HMI、电力维护工作站等。



1.1. 配置软件

Modbus 转 IEC61850 网关的配套软件，可以实现配置 Modbus 采集、DLT645 采集配置、 监控采集数据等功能。

第二章 硬件说明

2.1. 产品外观

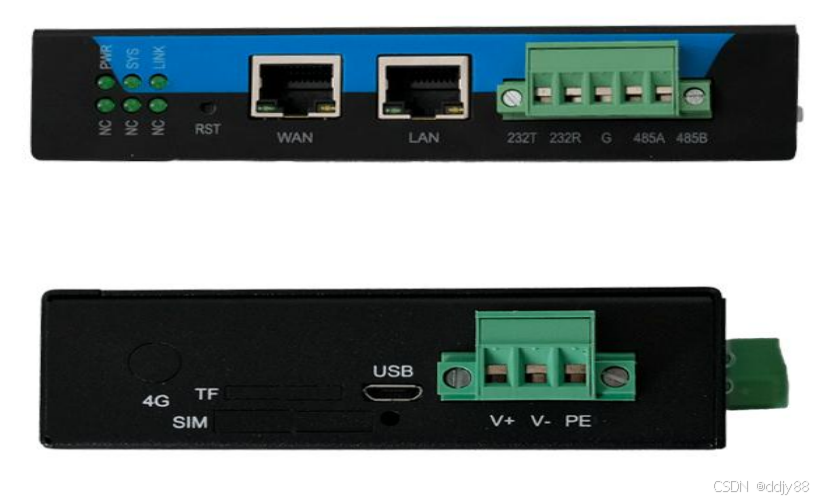

2.2. 产品接口

·WAN 口：用于连接 IEC61850 主站设备。

·LAN 口：用来接 Modbus TCP 从站设备。

·电源端子接口：网关供电。

·Reload 按键：长按 3~10s 设备恢复出厂设置。

·COM1：端子接法通用串口 RS485/RS232。

2.2.1. WAN 口

设备提供 1 个 WAN 口，可用于连接 IEC61850 主站设备。

2.2.2. LAN 口

设备提供 1 个 LAN 口，连接 Modbus TCP 从站设备。

2.2.3. 电源端子

V+、V-为设备供电口，支持 12~36V DC 供电，PE 可接大地。

2.2.4. Reload 按键

长按 3~10s 设备恢复出厂设置，设备恢复出厂设置 LAN 口默认 IP 为 192.168.1.37。

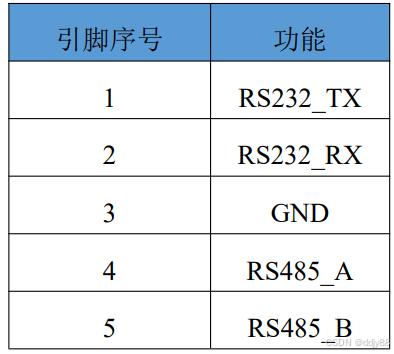

2.2.5. COM1

插拔式接线端子，支持一路 RS485/RS232。Modbus RTU 和 DLT645 不能同时使用。

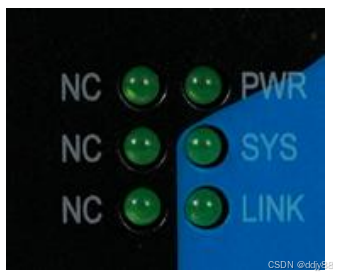

2.3. 指示灯



·Power 灯：常量表示供电正常。

·Sys 灯：设备工作正常时闪烁。

·Link 灯：IEC61850 有设备连接时常亮。

·NC：预留。

·NC：预留。

·NC：预留。

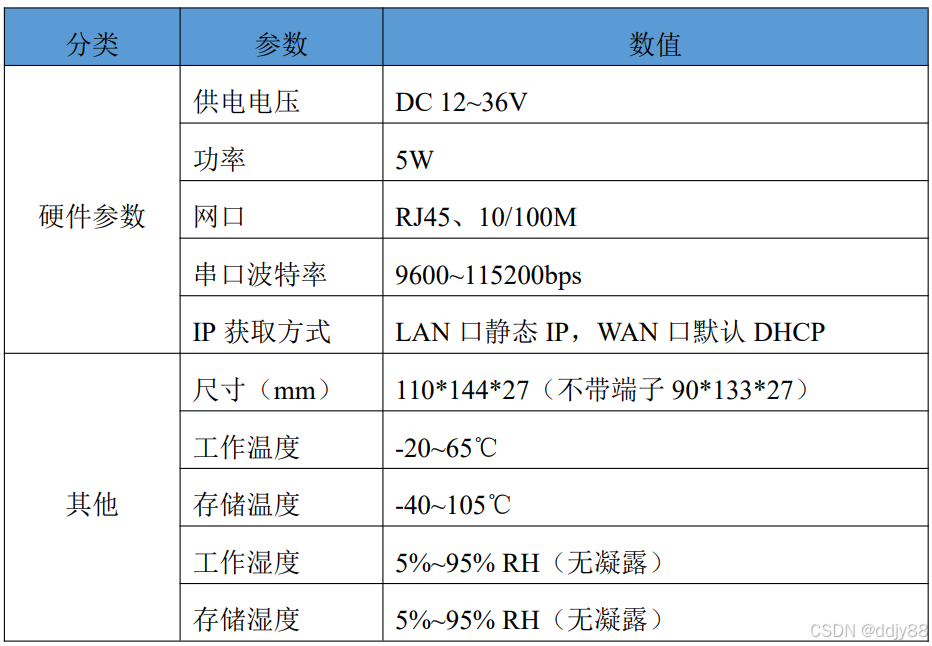

2.4. 基本参数

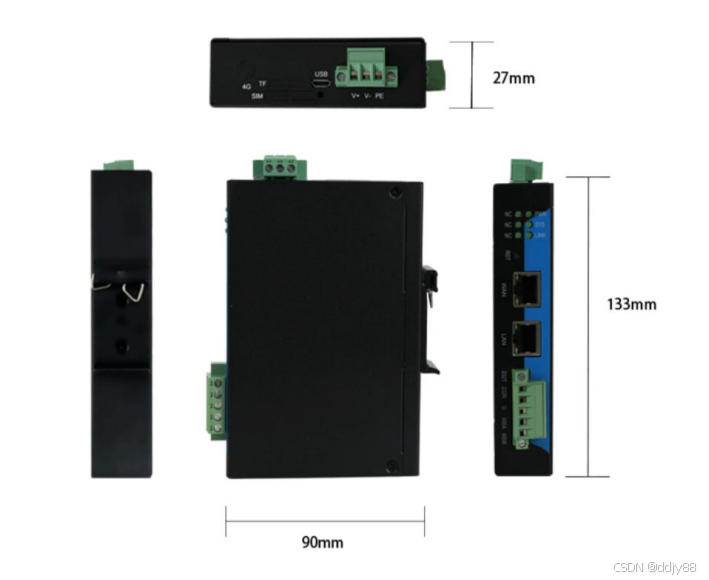

2.5. 尺寸图

第三章 IEC61850 配置软件安装



1. 双击 IEC61850Setup.exe

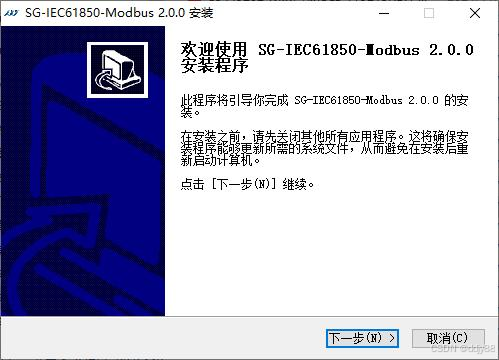

2. 点击“下一步”

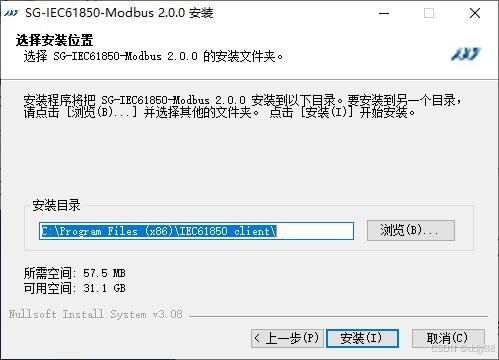

3. 点击“安装”

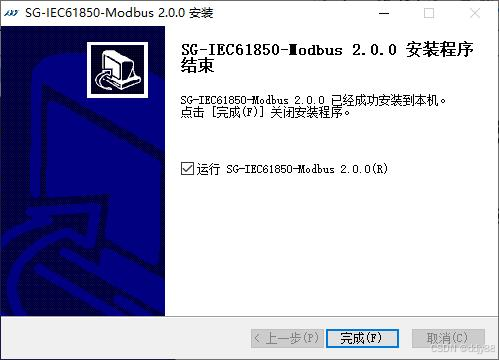

4. 等待安装完成后点击“完成”

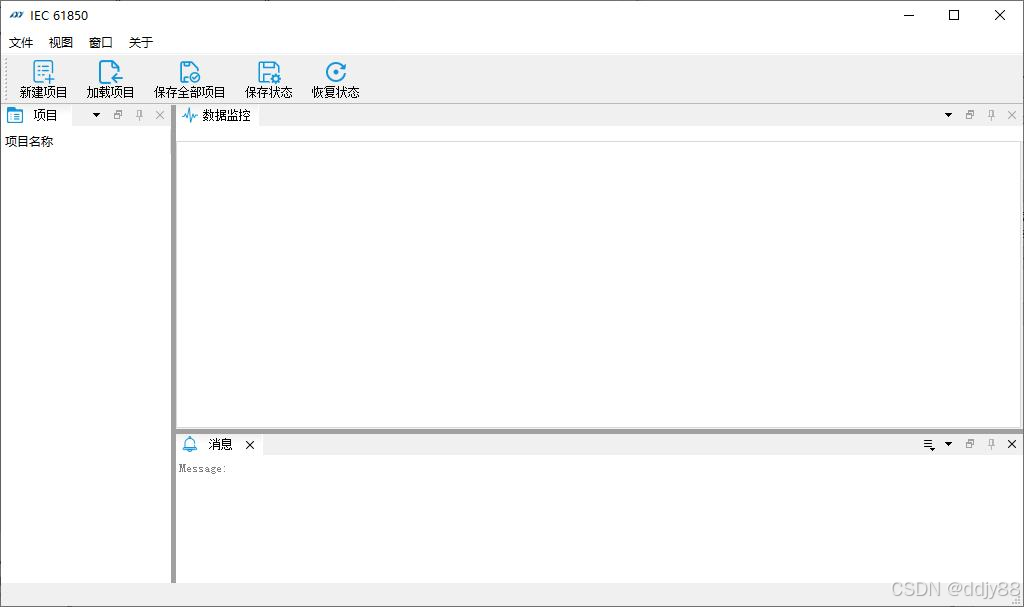

桌面会创建“IEC61850”软件快捷方式图标，双击即可运行。

第四章 数据采集配置说明

4.1. 新建项目

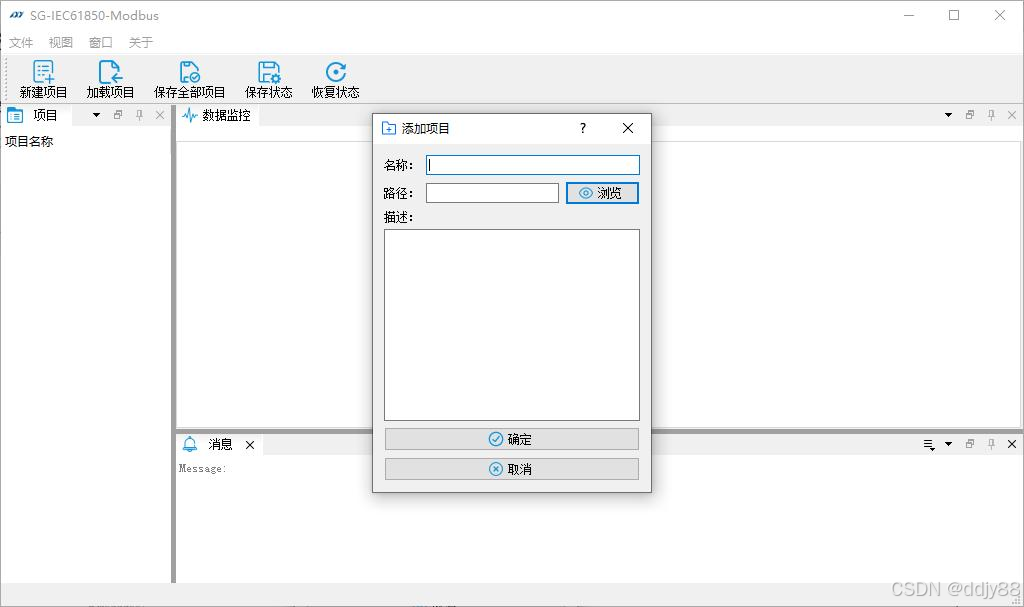

点击 New Project，输入项目名，选择项目存储路径。Description 处可填写项目描述信息。

点击新建项目创建一个新项目。

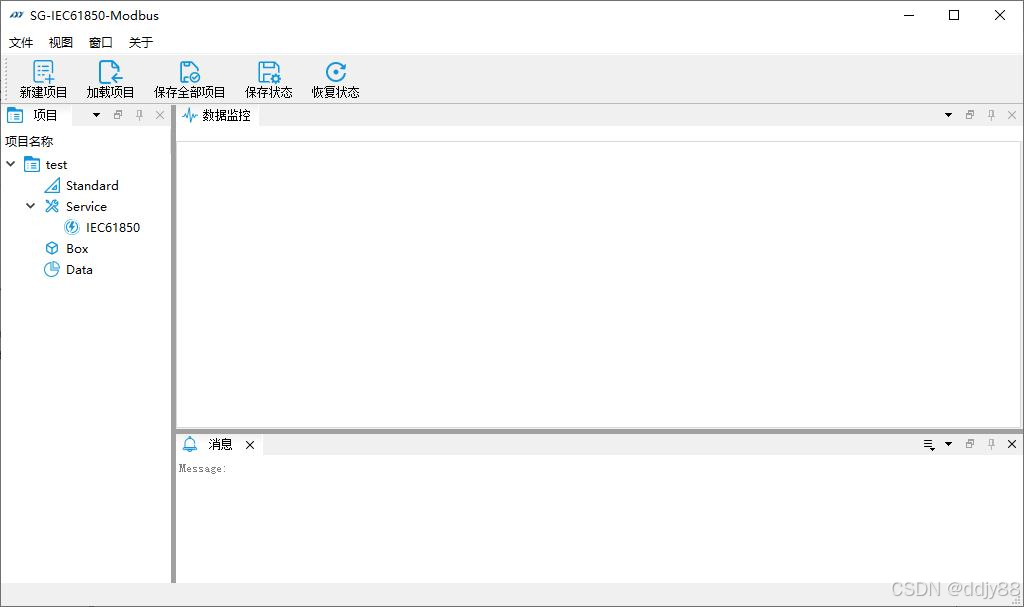

如图新建名为 test 的项目。项目下方会有 Standard、Service、Box、Data 四项，功能分别 是数据采集配置、IEC61850 服务、Box 设备配置、数据采集监控。

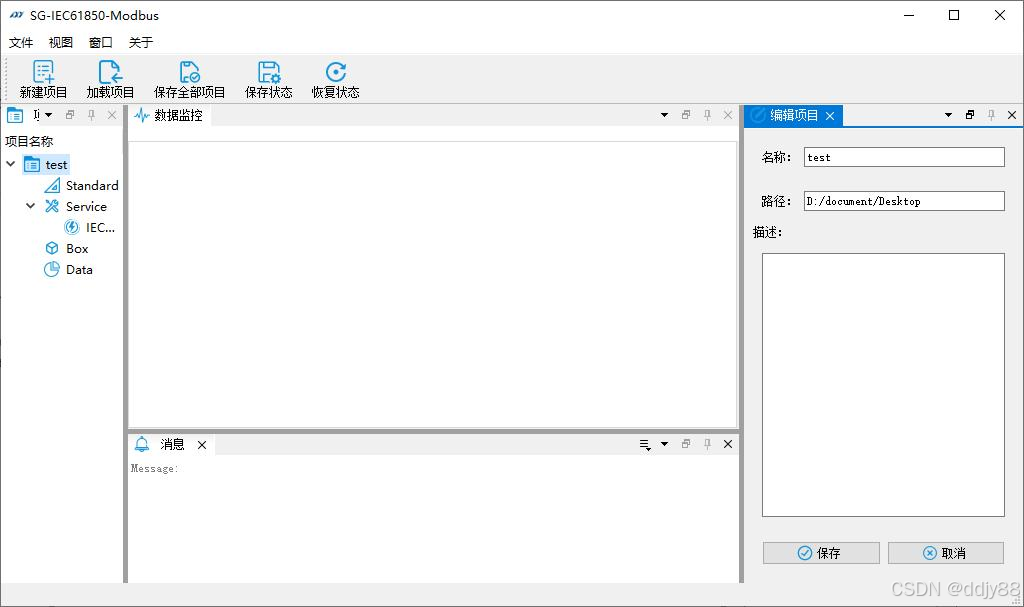

点击项目名，右键弹出菜单，可修改项目属性，保存、关闭项目操作。点击 Edit Project。 主窗体右侧出现 Edit Project 标签页，可修改项目名及描述信息。
