标准SDK按键基本说明（sdk_cfg.h）

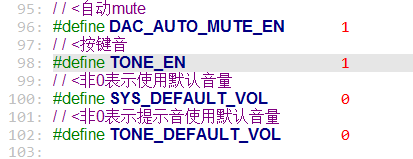

按键音宏定义。
在这里插入图片描述
按键双击功能宏定义，可以在key.h配置双击间隔时间。

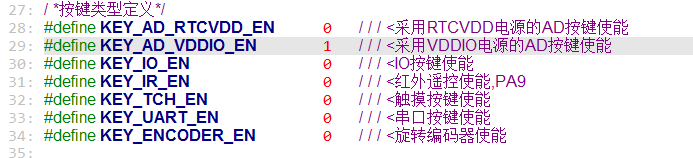

按键类型选择（key.h）。

在这里插入图片描述

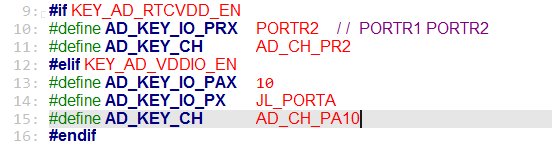

按键GPIO口配置，需要软关机就使用PR口，一般使用普通GPIO口。
可以配置按键生效时间（10ms）。

/*按键门槛值*/
#define KEY_BASE_CNT  4
#define KEY_LONG_CNT  75
#define KEY_HOLD_CNT  15
#define KEY_SHORT_CNT 7

/*按键状态*/
#define KEY_SHORT_UP    0x0
#define KEY_LONG        0x1
#define KEY_HOLD        0x2
#define KEY_LONG_UP     0x3

#define KEY_DOUBLE_CLICK_CNT    35 //35*10ms

#define NO_KEY          0xff

按键触发方式：

短按抬起：单击，可用于上/下曲，模式切换类功能
长按：按住不放（按键生效一次），可用于软关机类功能
连按：按住不放（按键生效多次），可用于音量+/-
长按抬起：按住不放（抬起按键生效），根据需要使用

按键功能实现说明

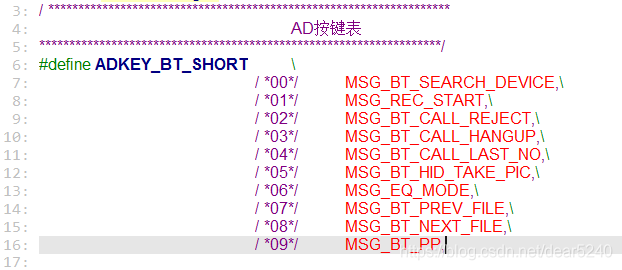

因为每个模式单独生效，所以每个模式的按键功能需要单独配置（例task_bt_key.c）。
在这里插入图片描述

#define KEY_REG_AD_MAX			(10)
#define KEY_REG_IO_MAX			(10)
#define KEY_REG_IR_MAX			(21)
#define KEY_REG_TOUCH_MAX		(10)
#define KEY_REG_UART_MAX		(10)

const u16 task_bt_ad_table[4][KEY_REG_AD_MAX] = {
    /*短按*/	    {ADKEY_BT_SHORT},
    /*长按*/		{ADKEY_BT_LONG},
    /*连按*/		{ADKEY_BT_HOLD},
    /*长按抬起*/	{ADKEY_BT_LONG_UP},
};

按键消息处理（task_bt.c）

功能模块的消息处理：

void task_bt_deal(void *hdl)

main线程的消息处理：

tbool task_common_msg_deal(void *hdl, u32 msg)
