【MFC】带背景的工具栏

00. 目录

01. 案例概述

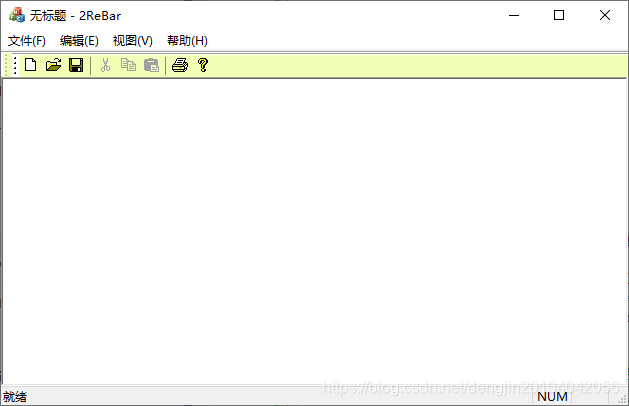

带背景的工具栏可以为程序界面增添活力，使用户更容易使用。本案例实现了带背景的工具栏，效果如下图所示。

02. 开发环境

系统环境：Windows 10

开发环境：Visual Studio 2019或者以上

03. 关键技术

本案例主要通过CReBar类来完成，CReBar类是CToolBar的容器，将CToolBar对象添加到该容器中，即可实现带背景的工具栏。首先通过CReBar类的Create方法创建一个CReBar对象，然后通过AddBar方法将CToolBar对象添加进容器，通过设置REBARBANDINFO结构，可以将位图资源添加进容器，最后通过SetBandInfo方法将REBARBANDINFO结构的设置生效。

04. 程序设计

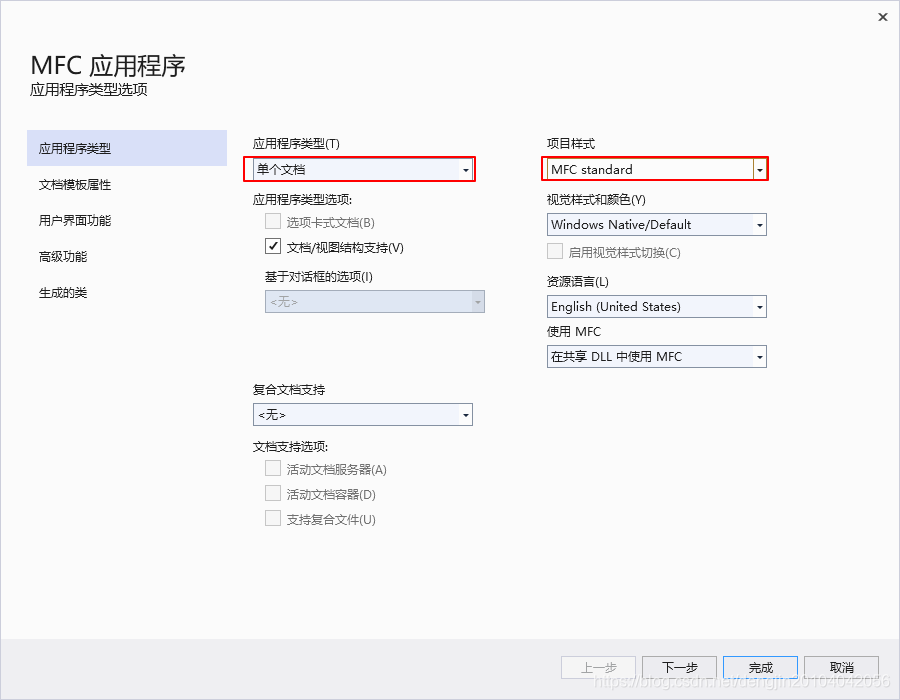

（1）新建基于单文档视图结构的应用程序。

（2）向工程中添加一个位图资源，设置ID属性为IDB_BACK。

（3）在头文件MainFrame.h中声明一个CReBar对象。

private:
	CReBar m_ReBar;

（4）在主框架的OnCreate函数中创建带背景的工具栏，函数实现代码如下：

int CMainFrame::OnCreate(LPCREATESTRUCT lpCreateStruct)
{
	if (CFrameWnd::OnCreate(lpCreateStruct) == -1)
		return -1;

	//创建工具栏
	if (!m_wndToolBar.CreateEx(this, TBSTYLE_FLAT, WS_CHILD | WS_VISIBLE | CBRS_TOP
	| CBRS_GRIPPER | CBRS_TOOLTIPS | CBRS_FLYBY | CBRS_SIZE_DYNAMIC) ||
		!m_wndToolBar.LoadToolBar(IDR_MAINFRAME))
	{
		TRACE0("未能创建工具栏\n");
		return -1;      // 未能创建
	}

	//创建状态栏
	if (!m_wndStatusBar.Create(this))
	{
		TRACE0("未能创建状态栏\n");
		return -1;      // 未能创建
	}
	m_wndStatusBar.SetIndicators(indicators, sizeof(indicators)/sizeof(UINT));

	//创建工具栏容器
	m_ReBar.Create(this);
	//将向导生成的工具栏作为目标工具栏
	m_ReBar.AddBar(&m_wndToolBar);
	//重新绘制工具栏容器按钮
	m_ReBar.RedrawWindow();

	REBARBANDINFO info;
	info.cbSize = sizeof(info);
	//修改容器背景
	info.fMask = RBBIM_BACKGROUND;
	//修改工具栏样式
	m_wndToolBar.ModifyStyle(0, TBSTYLE_TRANSPARENT);
	//加载图片
	info.hbmBack = LoadBitmapW(AfxGetInstanceHandle(), MAKEINTRESOURCE(IDB_BACK));
	//使用REBARBANDINFO信息设置工具栏容器
	m_ReBar.GetReBarCtrl().SetBandInfo(0, &info);


	// TODO: 如果不需要可停靠工具栏，则删除这三行  必须注释这几行 否则达不到对应的效果
	//m_wndToolBar.EnableDocking(CBRS_ALIGN_ANY);
	//EnableDocking(CBRS_ALIGN_ANY);
	//DockControlBar(&m_wndToolBar);


	return 0;
}

温馨提示

// TODO: 如果不需要可停靠工具栏，则删除这三行  必须注释这几行 否则达不到对应的效果
//m_wndToolBar.EnableDocking(CBRS_ALIGN_ANY);
//EnableDocking(CBRS_ALIGN_ANY);
//DockControlBar(&m_wndToolBar);

05. 秘笈心法

CReBar 类的使用

MFC中CReBar 类是工具栏类的一个容器，通过CReBar类可以实现对工具栏的控制。不但可以设置工具栏的背景图，还可以设置背景颜色和显示文字。

06. 源码下载

下载：带背景的工具栏代码.rar
