【PCB】嘉立创EDA-工程基本操作

00. 目录

01. 嘉立创EDA概述

嘉立创EDA是一款专门为中国电子工程师和程序员设计的在线PCB(印制电路板)设计软件。隶属于深圳嘉立创科技集团股份有限公司,嘉立创EDA由嘉立创EDA团队基于JavaScript独立开发,并拥有完整的自主知识产权。国内版本被称为嘉立创EDA,而国际版本则命名为EasyEDA。

嘉立创EDA提供了一系列电子设计工具,旨在简化电子设计师将创意从设计阶段迅速转移到工厂生产的过程。这款工具的主要特点是易用性、轻量级、便捷性,且不需要在Windows操作系统下运行或安装任何软件或插件。嘉立创EDA支持团队协作,并提供了原理图设计、PCB设计、库绘制、工程管理等功能。

此外,嘉立创EDA拥有超过百万的免费库,包括超过400万个元件库,这些库不断得到更新和扩充,以帮助用户专注于设计工作。它还整合了立创商城和嘉立创的元器件目录,使得电子工程师能够在设计过程中检查元器件的库存、价格、规格书和SMT信息,从而缩短器件选型和项目设计周期。

嘉立创EDA为工程师提供了两种版本:标准版和专业版。标准版简单易用,适合小规模的设计,而专业版则提供全新的交互和界面,支持更大规模的设计,并提供更严谨的设计约束和更规范的流程。

作为一款国产在线PCB设计软件,嘉立创EDA已经被超过290万位工程师所采用,提供了强大的支持,助力了1370万个设计项目。它是一款高效而强大的工具,专为满足中国电子行业的特定需求而设计。

02. 创建工程

嘉立创EDA专业版创建工程时会默认创建一个板子、一个原理图和一个PCB,无需再创建工程后再创建PCB。

注意:需要创建好工程文件和板子才能创建图页。

操作步骤

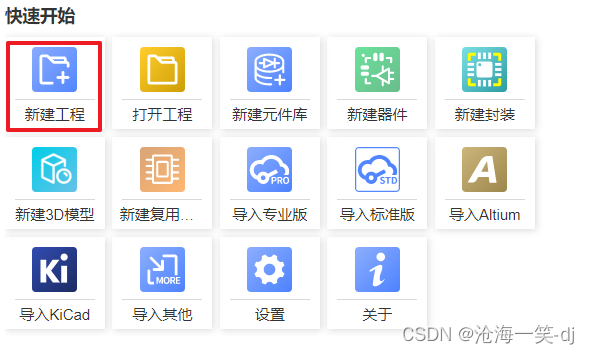

  • 编辑器开始页,直接创建工程

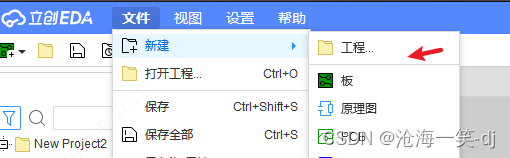

  • 顶部菜单 - 新建 - 工程。新建工程会自动创一个板子,里面包含原理图和PCB

在这里插入图片描述

在这里插入图片描述

03. 自动创建版本

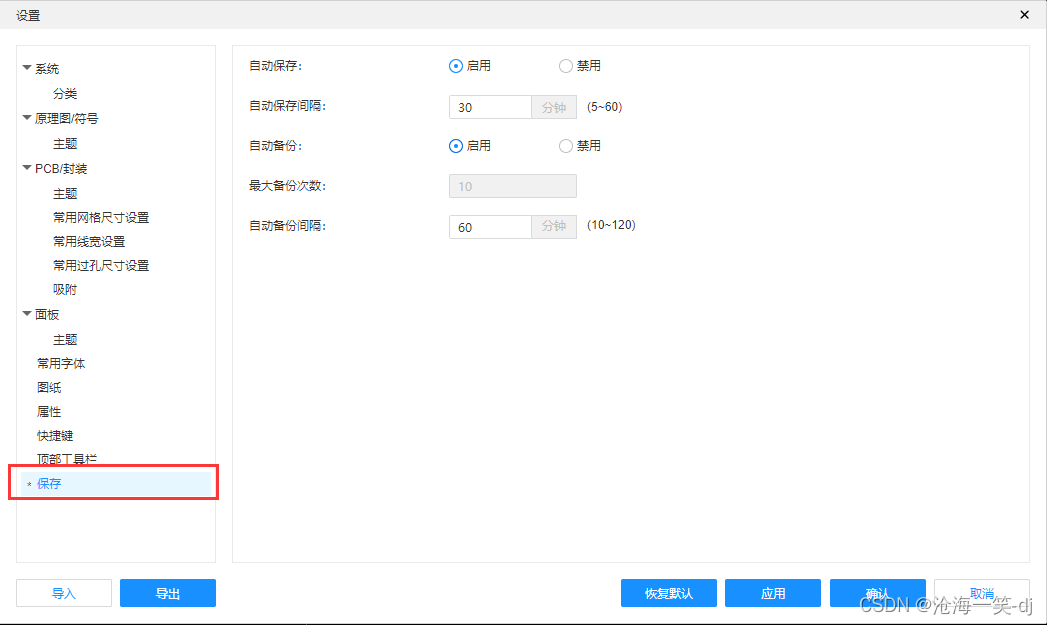

把工程备份到我们嘉立创EDA专业版的云端,备份可分为自动备份和手动备份两种。

自动备份需要在设置中先打开,勾选启用,即可开启自动备份,自动备份的备份次数最多为10份,超出10分会把旧的备份给覆盖。

自动备份的时间可设置为10-120分钟。

在这里插入图片描述

04. 手动创建版本

自动备份则需要手动的将工程备份到服务器中,手动备份的数量最多只能为15份。

操作步骤

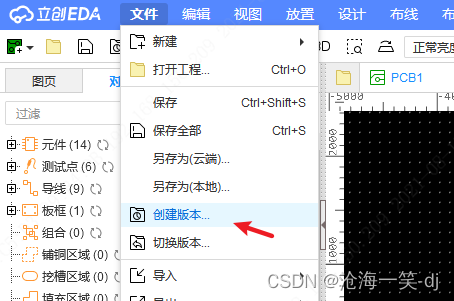

  • 顶部菜单 - 文件 - 创建版本

在这里插入图片描述

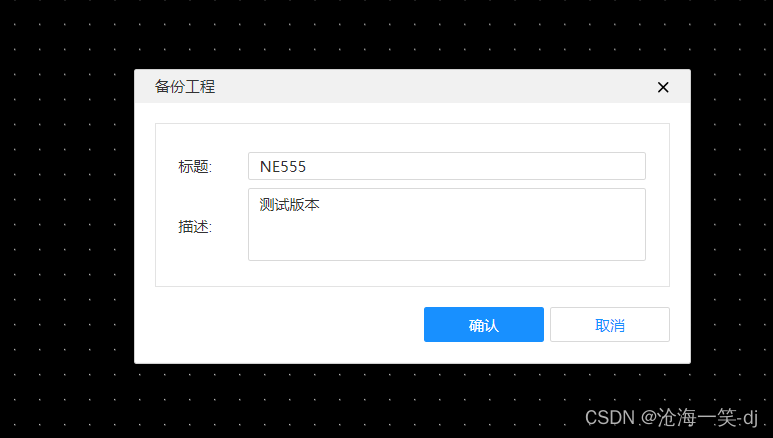

在弹窗中输入名称以及描述,点击确定即可备份在云端。

在这里插入图片描述

05. 切换版本

目前嘉立创EDA专业版暂不支持直接在工程上切换版本,目前的切换版本是以新建工程的方式实现。

把在云端或之前设计的工程恢复

创建方法:

  • 部菜单栏 - 文件 - 切换版本

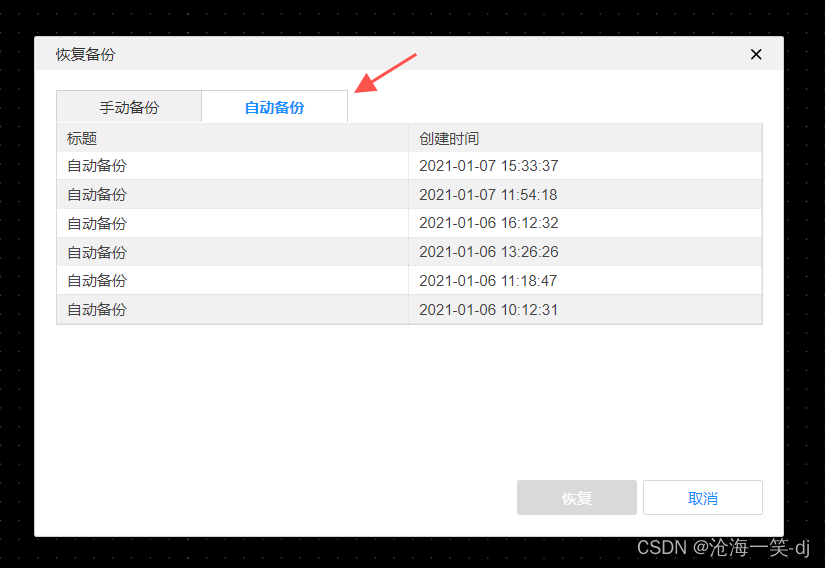

弹窗中显示的是自动备份和手动备份的工程、创建时间和描述。
在这里插入图片描述

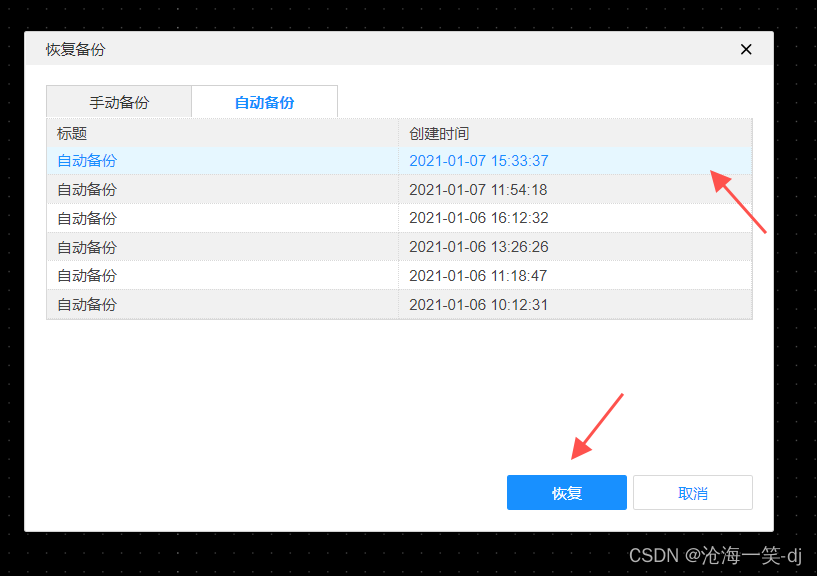

选择需要恢复的工程文件,点击恢复,即可把备份的工程重新导入到编辑器中,导入备份的工程与原工程不会冲突。

在这里插入图片描述

06. 备份管理

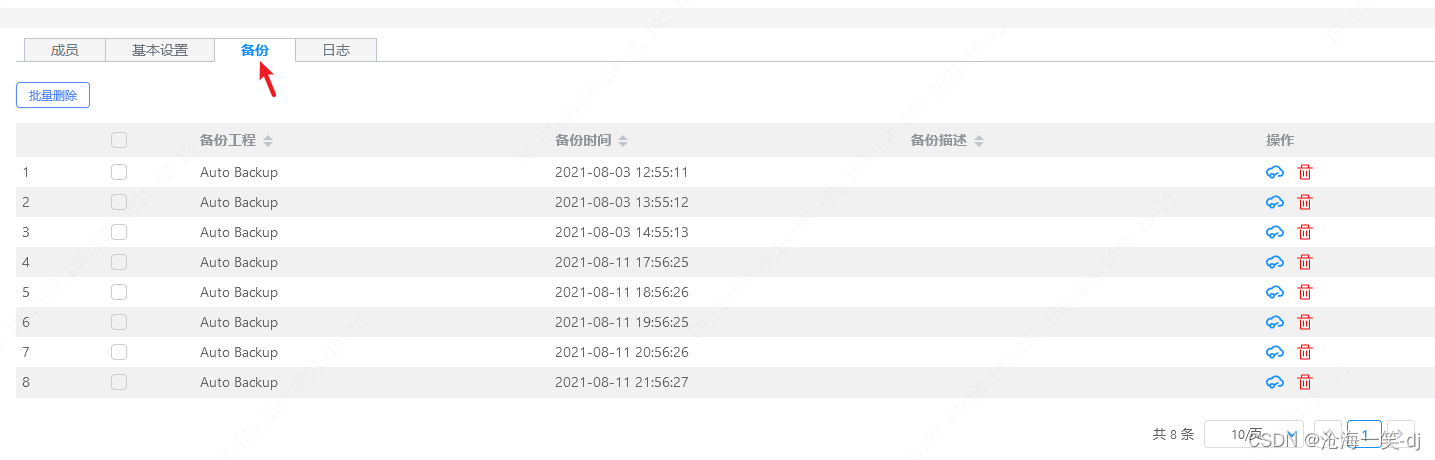

在工作区打开工程详情页面,也可以看到工程的备份列表:

在这里插入图片描述

可以进行删除操作。

07. 缓存恢复

嘉立创EDA专业版提供了一个缓存恢复功能,可以很方便对误删或者编辑器奔溃等情况,进行工程恢复。

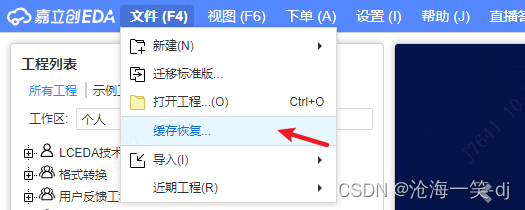

入口:顶部菜单 - 文件 - 缓存恢复。

在这里插入图片描述

每个文档打开后都可以在文件菜单下打开缓存恢复。

在这里插入图片描述

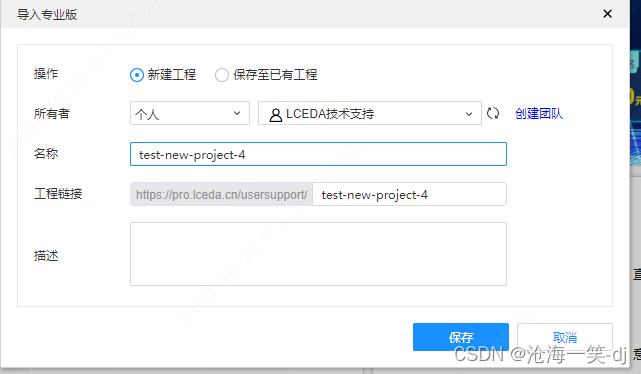

选择恢复后,会走导入工程逻辑,选择新建工程保存即可。

在这里插入图片描述

你还可以把历史记录导出到本地,会作为一个工程压缩包导出。如果不需要保留,可以移除历史记录。

提示

  • 有编辑权限的工程打开后都会进入缓存恢复,没有数量限制;每个工程的历史记录只会记录最近 15 次(当天最近9次,最近6天每天次1次),超出部分会自动移除旧的记录。
  • 缓存恢复是以每 5 分钟一次,把当前的工程状态缓存到本地缓存,如果清理了本地缓存数据会把这个缓存恢复也会清空。

08. 导出工程

嘉立创EDA专业版支持把工程文件另存到本地文件中。创建工程默认在云端保存的,需要存在本地需要用户自行操作。

导出流程

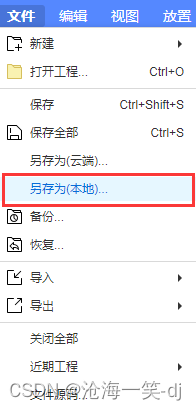

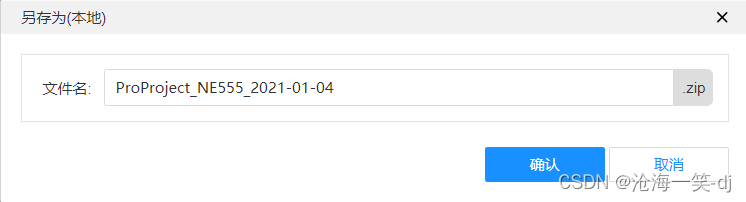

  • 顶部菜单 - 文件 - 另存为(本地)

在这里插入图片描述

点击后即可将工程里面的文件压缩到本地,压缩包里包括放置在工程原理图的器件库和封装。

在这里插入图片描述

在编辑器开始页可以导入保存在本地的工程压缩包。

在这里插入图片描述

09. 修改工程信息

在工作区打开工程设置页。

入口

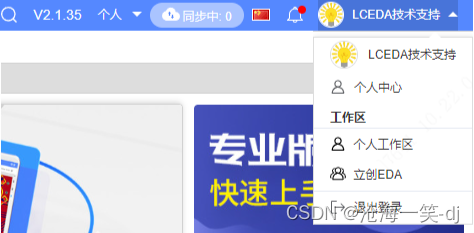

  • 在头像下拉中选择需要跳转的工作区。

在这里插入图片描述

  • 在左侧-所有工程的工程上右键,在工作区打开、工程管理、版本管理,都会跳转到工作区。

在这里插入图片描述

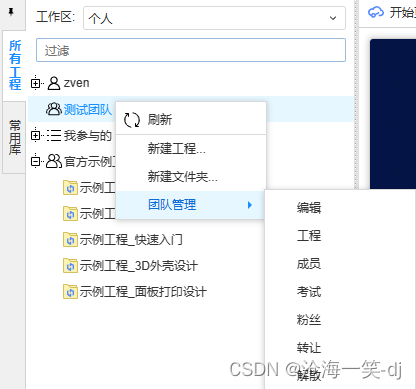

  • 在左侧-所有工程的团队归属上右键,团队管理会跳转到工作区

在这里插入图片描述

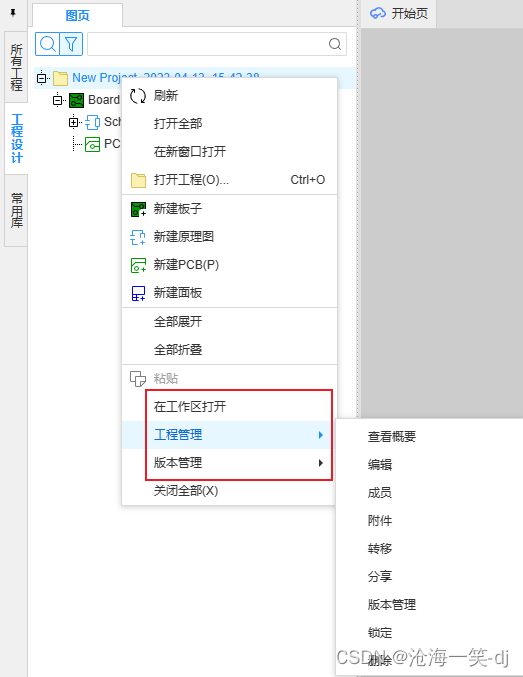

  • 打开工程后,在左侧-工程设计的工程名称上右键,在工作区打开、工程管理、版本管理,都会跳转到工作区

在这里插入图片描述

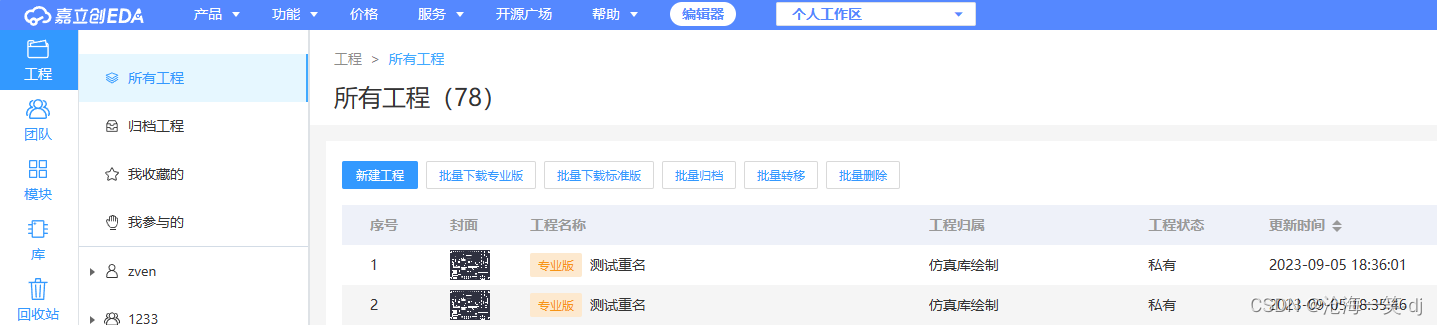

在工作区的工程列表支持对工程进行批量

在这里插入图片描述

在工作区打开工程后,支持查看编辑工程信息、移动(文件夹)、分享、锁定、转移、删除工程。

在这里插入图片描述

当锁定工程后,他们打开工程后无法做任何编辑保存的操作,只能查看。

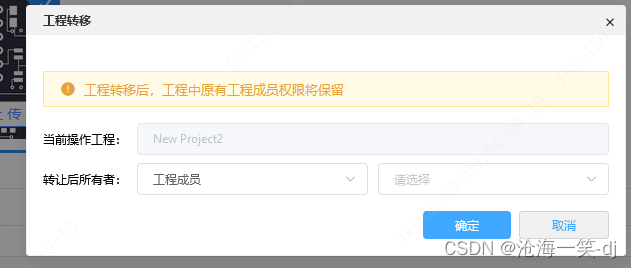

转移工程支持转移给工程成员,和自己加入的团队。

在这里插入图片描述

10. 工程协作

工程成员管理

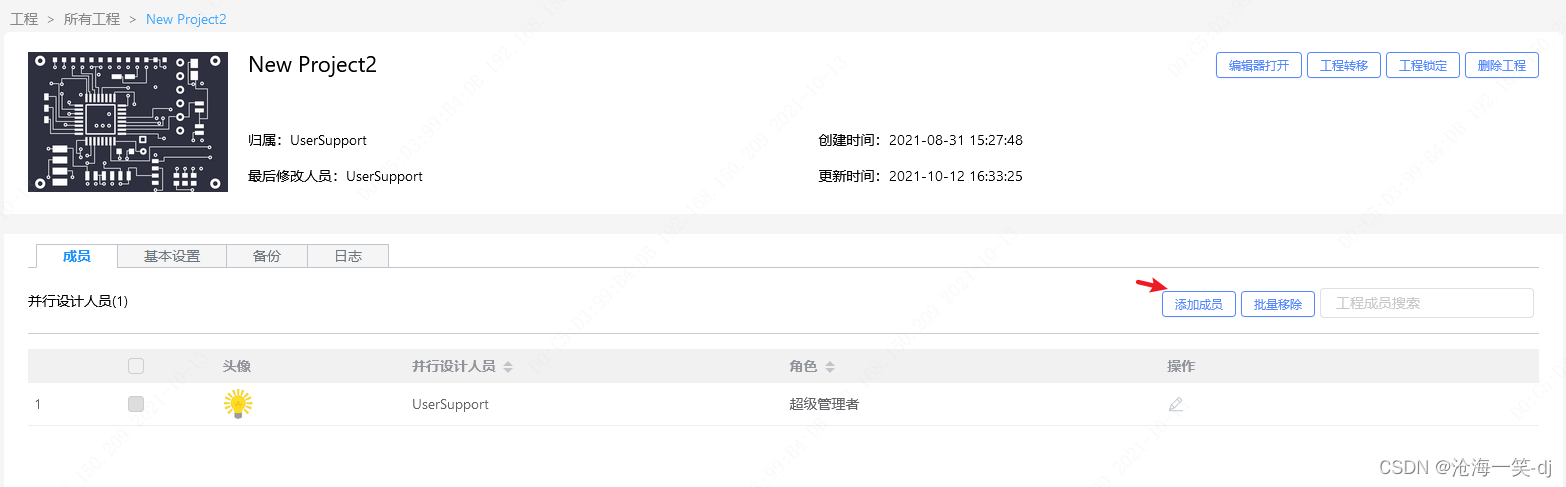

在工作区打开工程设置页,可以添加工程成员,并设置对应的权限,工程成员即可对工程进行读写等操作。

在这里插入图片描述

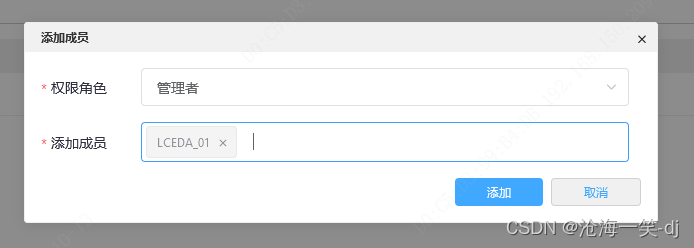

通过输入对方用户名进行添加。

在这里插入图片描述

如果不需要对方参与,将其移除成员即可。

注意:当工程进行团队协作时,不能多人同时编辑同一个文档,需要分别编辑不同文档,否则保存会相互覆盖。

角色权限

  • 工程负责人:拥有工程管理所有权限。
  • 管理者:可以对工程信息进行编辑,添加或移除成员,删除工程,删除文档等。
  • 开发者:可以对文档进行创建与编辑保存。
  • 观察者:可以对文档尽快打开查看。目前观察者可以导出工程到本地和导出BOM等操作。

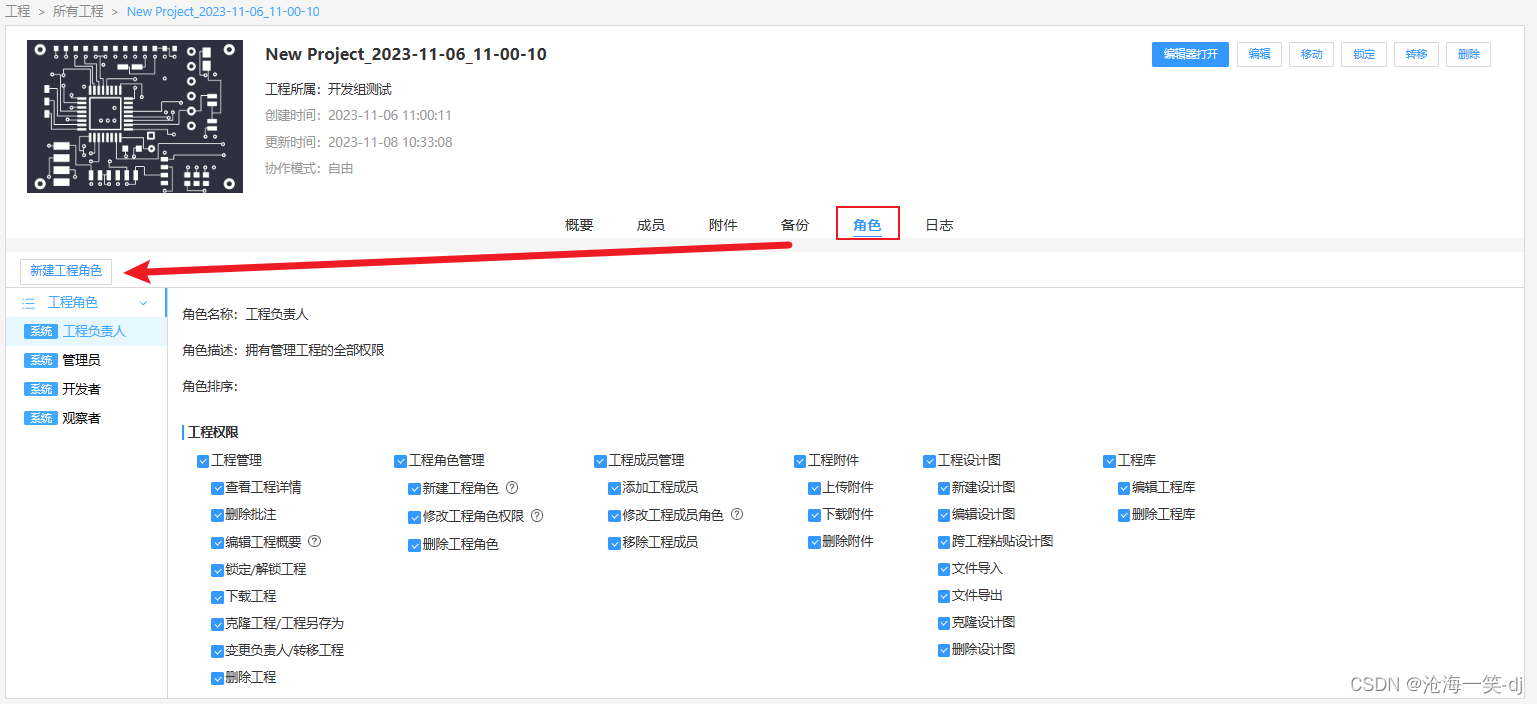

  • 自定义权限:工程负责人可以创建自定义角色,给予角色对应的权限。

在这里插入图片描述

工程协作模式

提示:该功能暂提供给私有部署,公网版本暂未支持。

组织和团队层面可以预设工程的协作模式,如果预设为严格模式,则所属范围内的工程的协作模式均按照严格模式执行,如果预设为自由模式,则所属范围内的工程可以自定义协作模式。

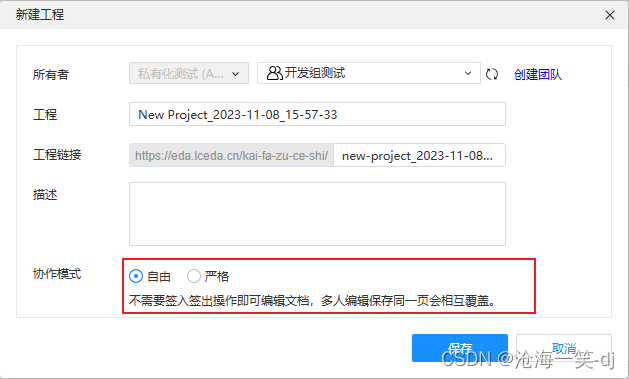

新建工程时可以设置工程的协作模式。

  • 自由模式:没有过多的限制,不需要签入签出操作即可编辑文档,多人编辑保存同一页会相互覆盖。
  • 严格模式:需要签出获取编辑权限,不能多人同时签出同一页。

在这里插入图片描述

严格模式

在严格模式,需要编辑图页内容或属性时,需要签出对应图页才能编辑,编辑完成后需要签入图页,其他协作者才能操作签出后继续编辑。

在左侧-工程设计树上,会标注出图页的签出状态。

  • 橘黄色的锁图标代表该页已被他人签出,无法编辑,鼠标悬浮在图标上会显示签出人信息。
  • 绿色的铅笔图标代表该页被自己签出,可以编辑。

操作

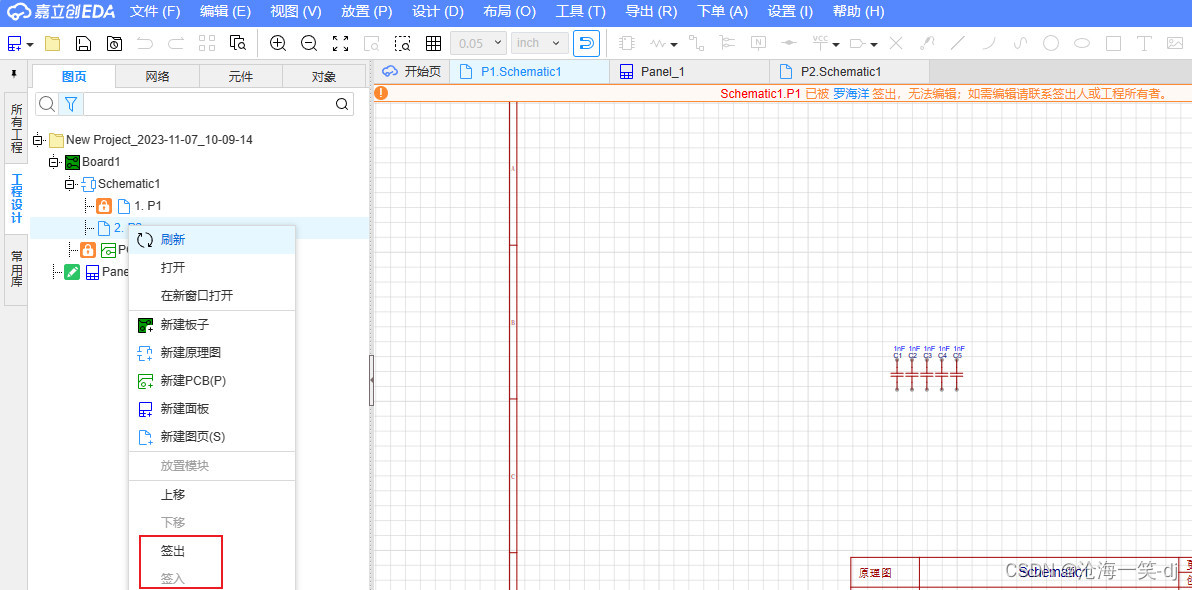

  • 可以在左侧-工程设计树中,右键签出、签入图页。

在这里插入图片描述

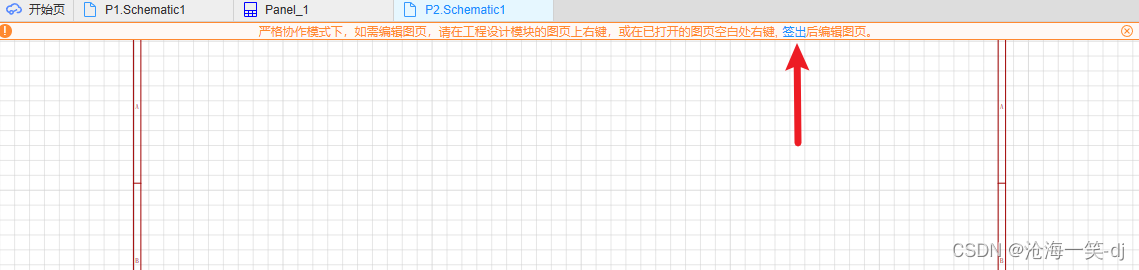

  • 可以在图页上方提示语中操作签出。

在这里插入图片描述

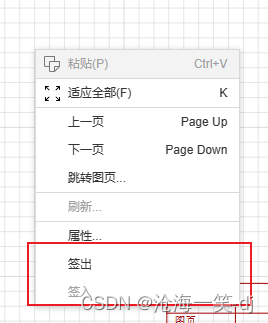

  • 可以在画布右键菜单中操作签出、签入图页。

在这里插入图片描述

工程所有者可以在工程设计树上清除签出,来收回图页的编辑权限。

11. 工程日志

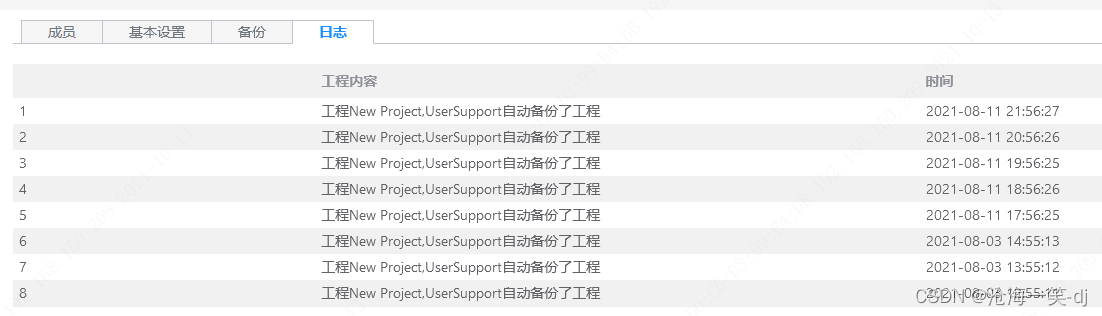

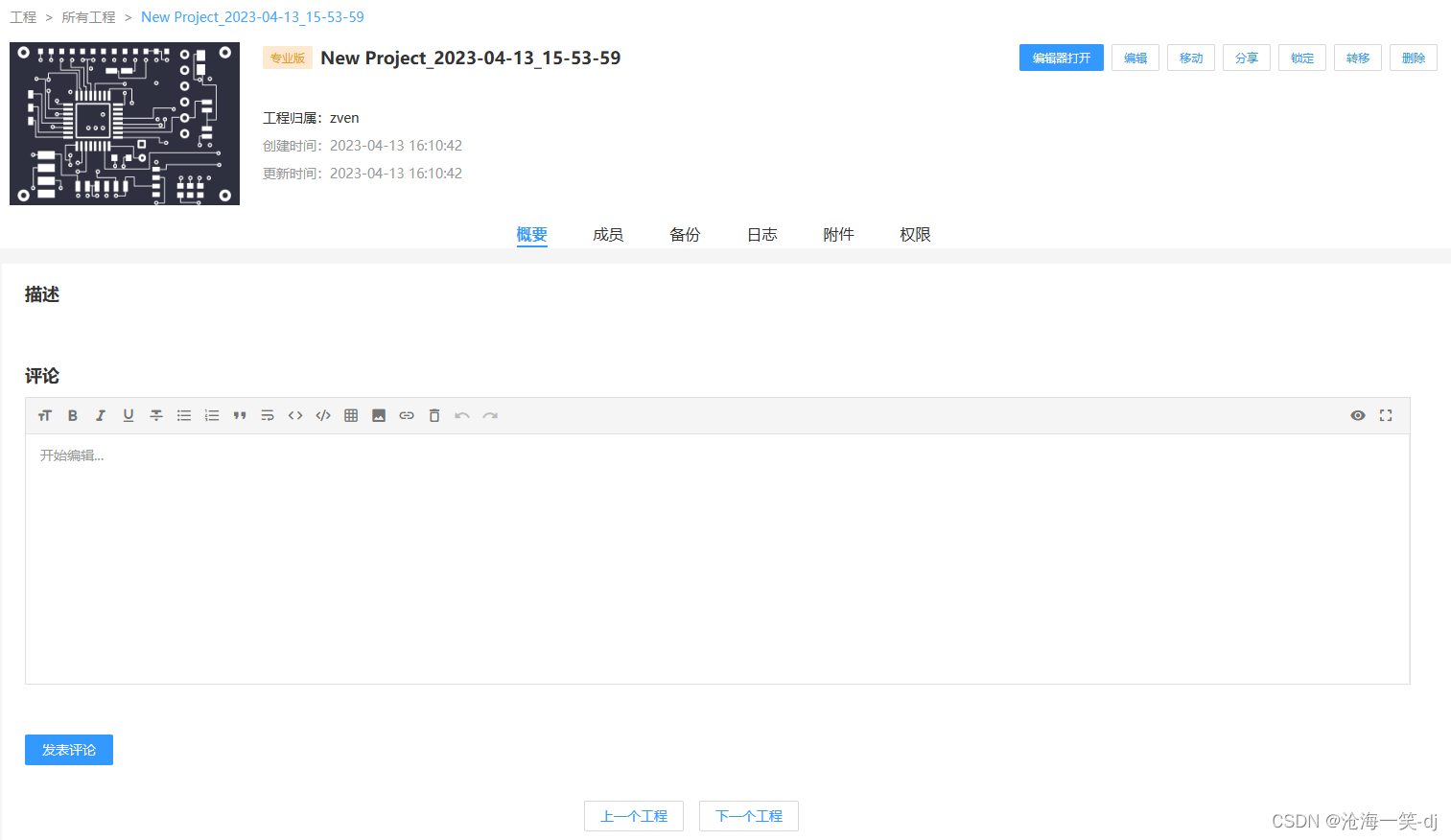

在工作区的工程详情页面,可以查看工程的操作日志,目前仅对几个关键操作进行记录了日志,后面会支持更细粒度的日志记录。

在这里插入图片描述
