【PCB】嘉立创EDA-原理图设计-设计菜单(1)

00. 目录

01. 嘉立创EDA概述

嘉立创EDA是一款专门为中国电子工程师和程序员设计的在线PCB(印制电路板)设计软件。隶属于深圳嘉立创科技集团股份有限公司,嘉立创EDA由嘉立创EDA团队基于JavaScript独立开发,并拥有完整的自主知识产权。国内版本被称为嘉立创EDA,而国际版本则命名为EasyEDA。

嘉立创EDA提供了一系列电子设计工具,旨在简化电子设计师将创意从设计阶段迅速转移到工厂生产的过程。这款工具的主要特点是易用性、轻量级、便捷性,且不需要在Windows操作系统下运行或安装任何软件或插件。嘉立创EDA支持团队协作,并提供了原理图设计、PCB设计、库绘制、工程管理等功能。

此外,嘉立创EDA拥有超过百万的免费库,包括超过400万个元件库,这些库不断得到更新和扩充,以帮助用户专注于设计工作。它还整合了立创商城和嘉立创的元器件目录,使得电子工程师能够在设计过程中检查元器件的库存、价格、规格书和SMT信息,从而缩短器件选型和项目设计周期。

嘉立创EDA为工程师提供了两种版本:标准版和专业版。标准版简单易用,适合小规模的设计,而专业版则提供全新的交互和界面,支持更大规模的设计,并提供更严谨的设计约束和更规范的流程。

作为一款国产在线PCB设计软件,嘉立创EDA已经被超过290万位工程师所采用,提供了强大的支持,助力了1370万个设计项目。它是一款高效而强大的工具,专为满足中国电子行业的特定需求而设计。

02. 更新/转换原理图到PCB

当你完成了原理图设计,如何开始PCB的设计呢?可以点击 顶部菜单 > 设计 > 原理图转PCB 即可将原理图中的新增内容或者删改导入到PCB中。
在这里插入图片描述

注意:要从原理图更新至PCB里,原理图和PCB都必须在同一个板子下。

原理图转PCB的时候,会根据原理图的设计规则先检测一遍,然后满足转PCB的条件后再转换。

03. 校验封装

点击 “原理图转PCB” 后,如果编辑器检测到元件与封装的对应信息异常时,会弹出错误对话框,并且转换动作不会继续进行。你需要在封装管理器修正错误。
因为嘉立创EDA指定封装的时候会将封装的唯一ID记录在符号库及原理图里面,所以报错信息对应的情况有:

  • 有封装名,但是未通过封装管理器指定过封装的
  • 符号库引脚编号名称与指定的封装焊盘编号名称不一致的
  • 符号库引脚编号数量大于指定的封装焊盘数量
  • 封装为空未指定封装的

04. 确认导入信息

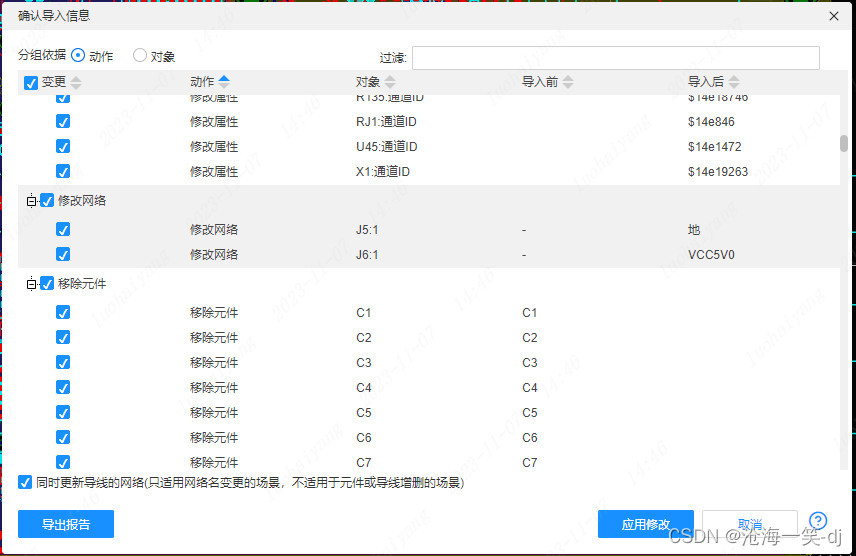

如果原理图没有问题,成功导入到了PCB。会出现如下图所示的弹窗。
在这里插入图片描述

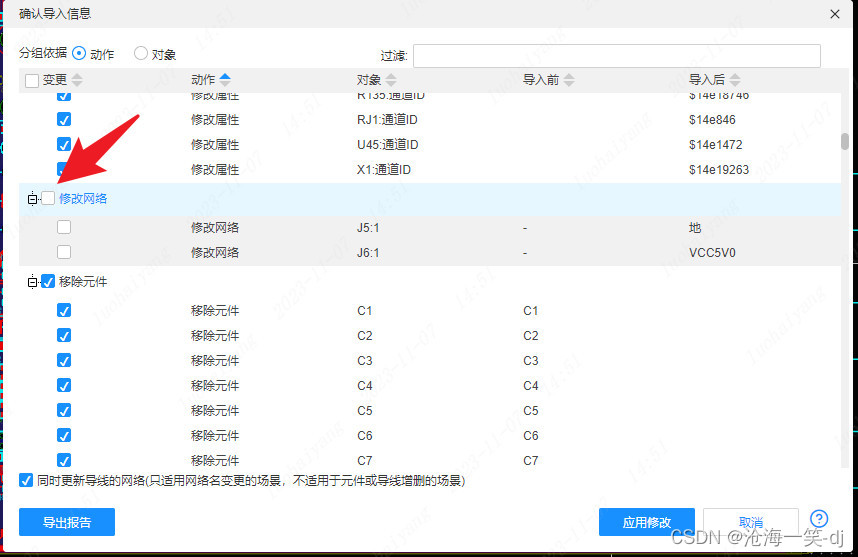

弹窗中默认勾选全部的变更,如果你不需要某一些变更,可以在左侧取消勾选
在这里插入图片描述

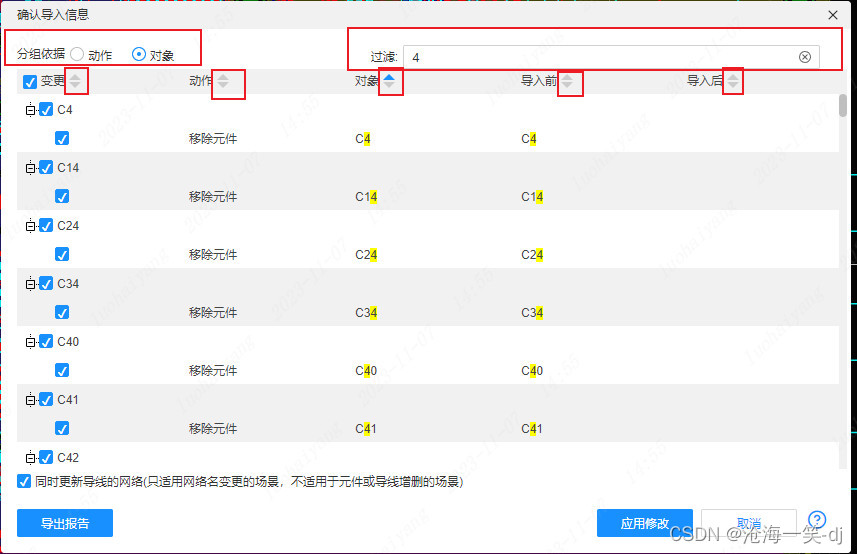

还可以设置不同的分组和排序,以及对内容进行过滤
在这里插入图片描述

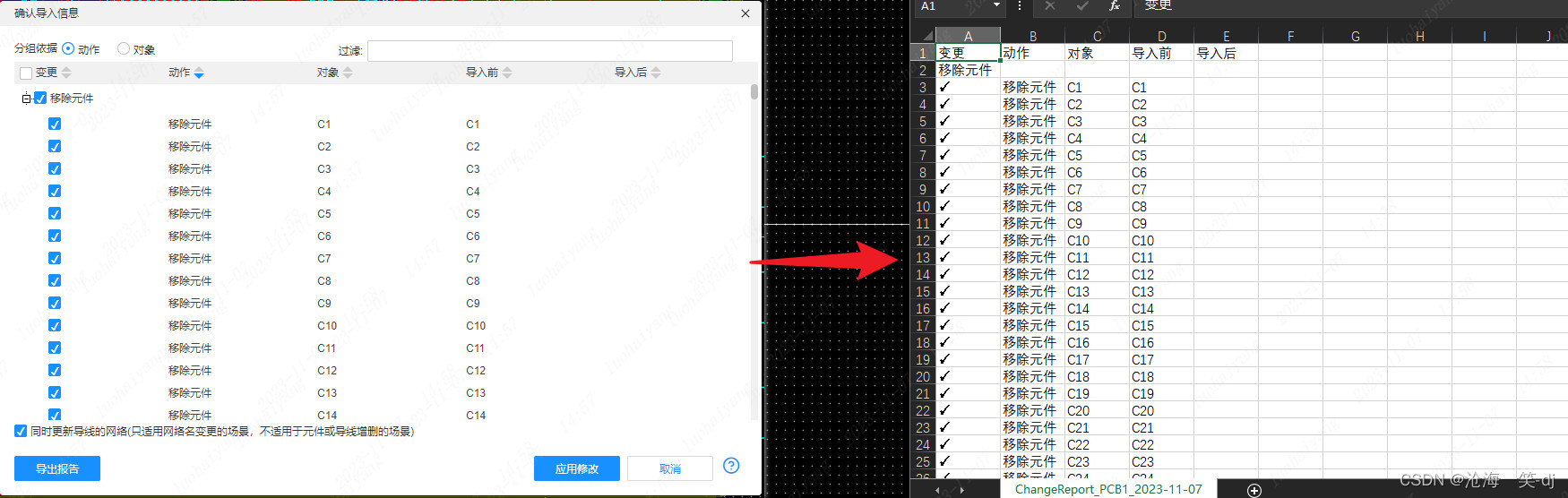

你也可以将此窗口展示的内容导出为一个表格
在这里插入图片描述

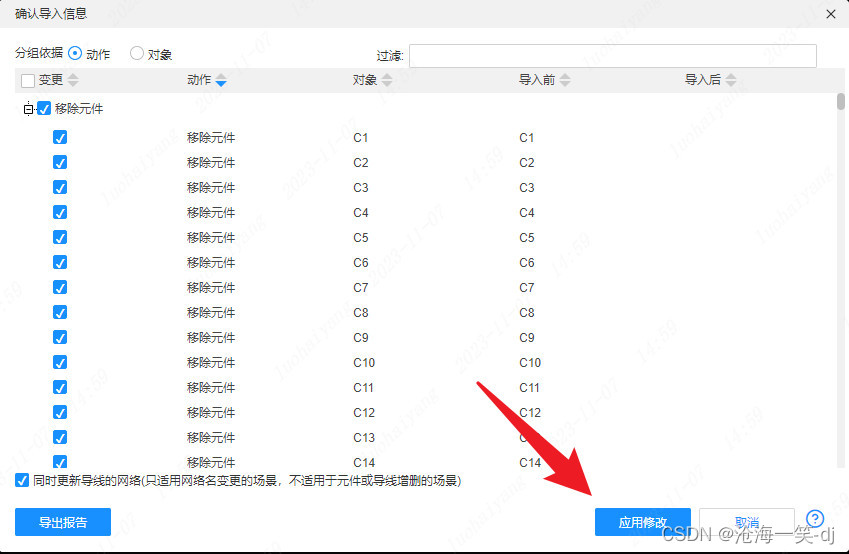

点击应用修改即可将勾选内容修改到PCB中

在这里插入图片描述

05. 生成PCB

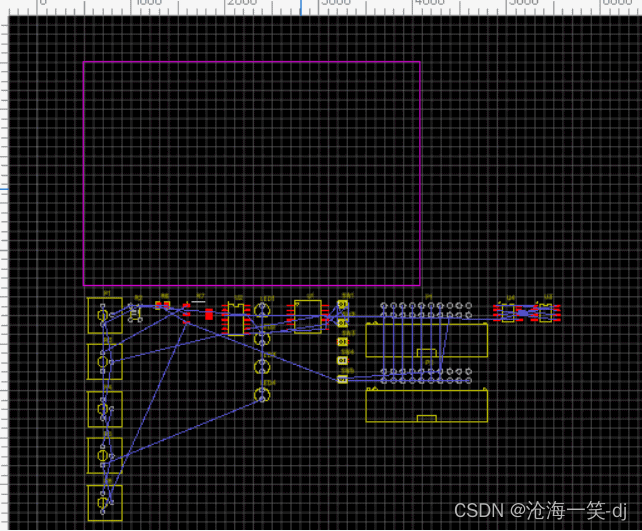

转换成功后会如下图所示,自动将PCB封装按照顺序排列成一排,蓝色的飞线表示两个焊盘之间需要进行布线连接,属于同一网络。
在这里插入图片描述

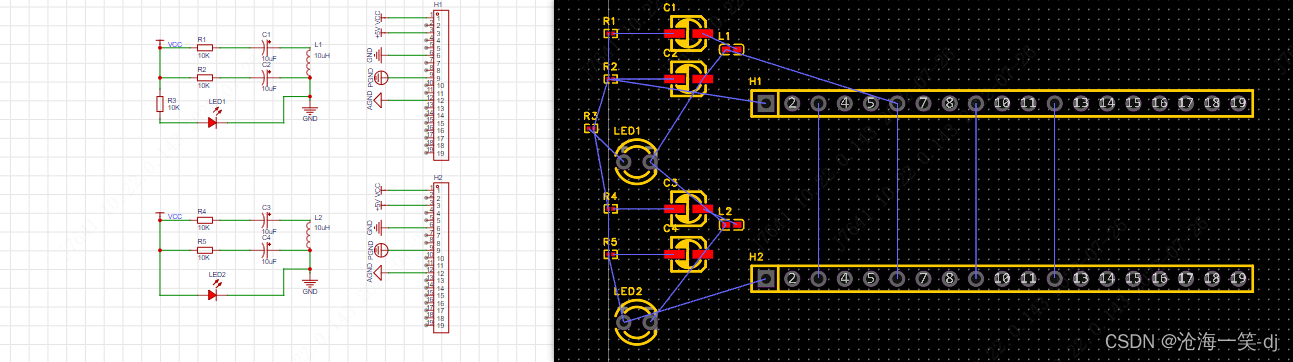

嘉立创EDA会优先根据原理图的元件位置,大致自动摆放好元件在 PCB 的位置,减少元件归类分组的操作,方便快速布局。
在这里插入图片描述

06. 更新PCB

当你已经完成转PCB动作,但是又再次修改了原理图,这时你无需转一个新的PCB,只需点击“更新PCB”即可将变更更新至现有已保存的PCB文件。

也可以在PCB中直接导入变更:顶部菜单 - 设计 - 导入修改信息。

在这里插入图片描述

  • 因为原理图网络名是计算后生成,当你修改了原理图后部分网络如果出现变更,那么更新至PCB后,原网络已经布好的走线会保持不变。
  • 更新焊盘网络并把焊盘相关的导线会跟随焊盘的网络更新,可能会出现导线网络变化的情况,如果不符合期望,需要手动将导线旧的网络名改为新的网络名!
  • 大部分原理图更新网络后都可以更新到PCB。但如果原理图有增删器件,PCB的导线网络需要手动修改。

07. 附录

### 使用嘉立创EDA绘制双色LED原理图 #### 准备工作 在开始之前,确保已经安装并启动了嘉立创EDA软件。该软件支持多种元件库管理功能,能够方便地找到所需的元器件。 #### 建新项目 打开嘉立创EDA后,在主界面点击新建工程按钮来建一个新的工程项目文件夹。这一步骤对于保存后续的工作非常重要[^1]。 #### 添加双色LED组件 进入原理图编辑环境之后,通过左侧工具栏中的“放置元件”选项卡寻找合适的双色LED模型。如果默认库中找不到特定型号,则可以通过自定义封装的方式导入所需类型的LED。双色LED一般由两个独的发光二极管组成,共阴极或共阳极连接方式取决于具体的应用需求。 ```plaintext 注意:选择时要注意区分共阴(Cathode Common)和共阳(Anode Common)型双色LED。 ``` #### 进行连线操作 选中刚刚加入到画布上的双色LED图标,按照实际电路逻辑将其与其他部件相连。比如电源正负极、限流电阻以及控制信号输入端口等。为了便于理解和维护,建议在线路上标注清楚各部分的功能说明。 #### 设置属性参数 右键单击已放置好的双色LED图形对象,可以在弹出菜单里调整其电气特性设置,如设定引脚名称、指定对应的物理位置编号等信息。这些配置有助于提高后期PCB布局效率,并减少可能出现的人为错误风险。 #### 完善文档资料 完成上述基本构建以后,还可以进一步完善整个项目的辅助性描述材料,包括但不限于零件清单(BOM表),装配指导手册等内容。这对于团队协作开发尤其重要,能有效促进成员间的沟通交流。
