学习STC51单片机06（芯片为STC89C52RC）

hello 啊今天来学习接触硬件了

硬件1：震动传感器

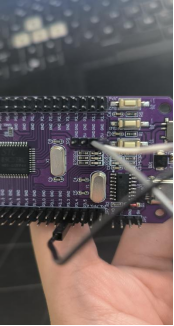

对于这个传感器连接到板子上 我是这样连接的

简单的来说传感器上的vcc 杜邦线就连5v   GND杜邦线就连GND   DO 就连接 引脚

震动控制灯

需要材料 杜邦线  震动传感器

Tips：

传感器的 DO（Digital Output） 是输出信号，其 “输入 / 输出” 的定义是相对于传感器本身而言的。以下是详细解析：

一、DO 的本质：传感器的信号输出

• DO（Digital Output） 表示传感器的数字量输出接口，用于向外部设备（如单片机、控制器）输出信号。
  • 核心逻辑：
    • 传感器是信号的发出者：DO 接口输出的是传感器内部处理后的结果（如检测到目标时输出高电平，未检测到输出低电平）。
    • 外部设备是信号的接收者：单片机等设备通过 DO 接口输入传感器的信号，从而获取状态信息（如 “是否检测到障碍物”）。

二、“输入 / 输出” 的参考对象

理解 “输入 / 输出” 需明确主体是谁：

1. 对于传感器而言

• DO 是输出接口：
  传感器通过 DO 引脚输出数字信号（高 / 低电平），表示自身的状态（如 “触发” 或 “未触发”）。
  • 示例：红外避障传感器检测到障碍物时，DO 引脚从高电平跳变为低电平，输出状态变化信号。

2. 对于外部设备（如单片机）而言

• DO 信号是输入：
  单片机通过 I/O 引脚（如 P3.3）输入传感器的 DO 信号，读取传感器的状态。
  • 示例：单片机读取 P3.3 引脚的电平（高或低），判断传感器是否检测到目标，此时 P3.3 作为输入引脚使用。

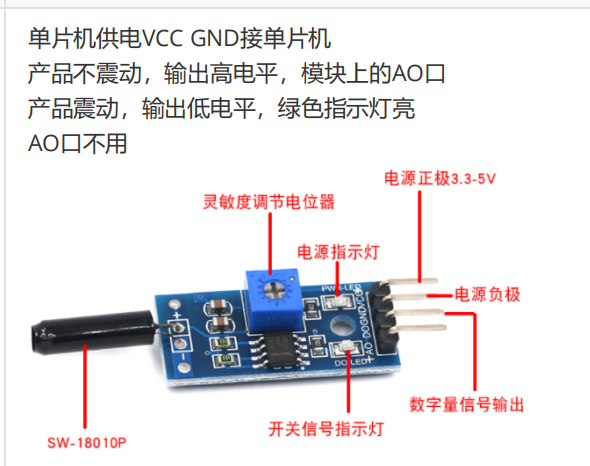

这个产品要怎么用呢？要注意看说明书：（注意我们要学的是震动控制灯）

产品不震动，输出高电平，模块上的AO口

产品震动，输出低电平，绿色指示灯亮

 AO口不用

就是震动的时候DO口会输出低电平，板子上面的引脚接收低电平，就按照这个写代码

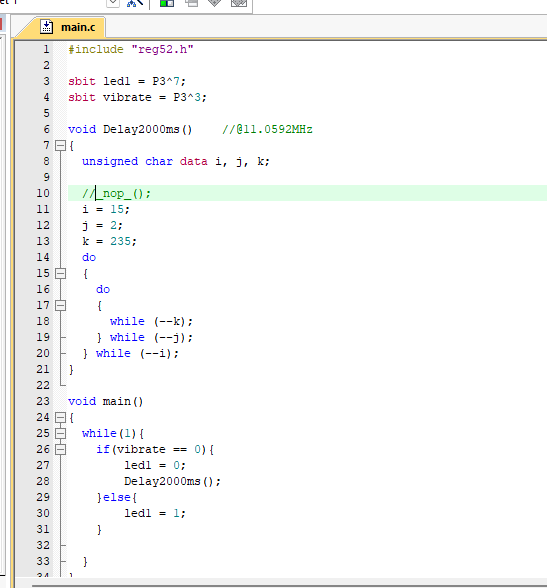

代码如下

vibrate是震动的意思

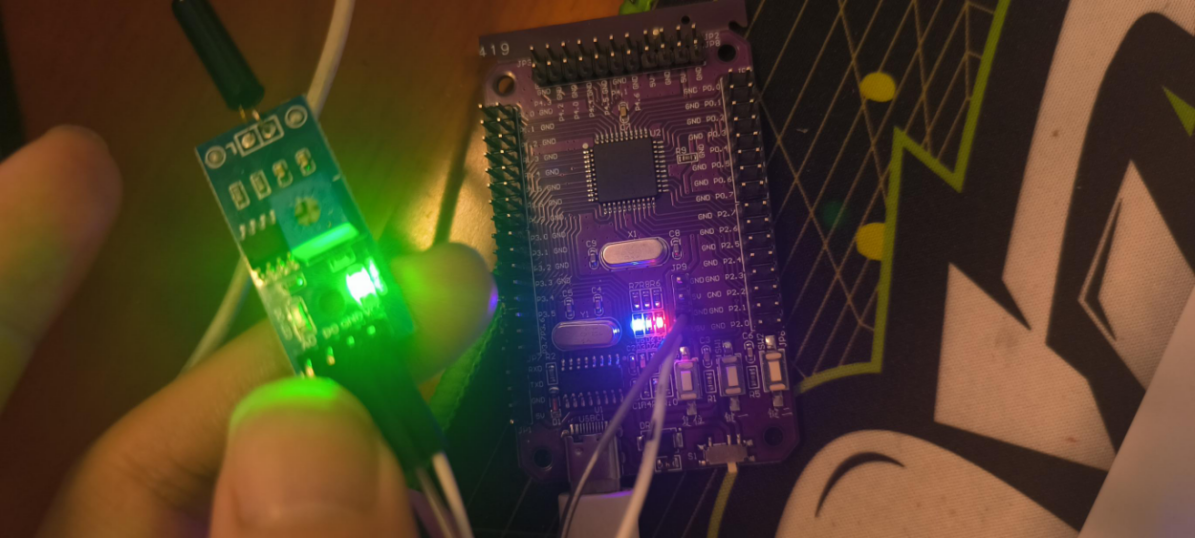

显示效果

就是这个我加了延时的效果 只要传感器感受到了震动，本身传感器的led会微弱的闪一下绿灯表示感受到震动了，同时这个蓝色的LED会持续亮两秒

另外这个常年绿的灯是震动传感器的电源灯

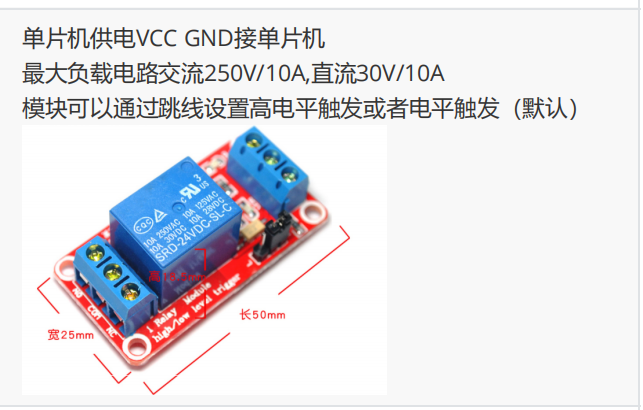

硬件2：继电器(我单独发了个继电器的原理在其他笔记)

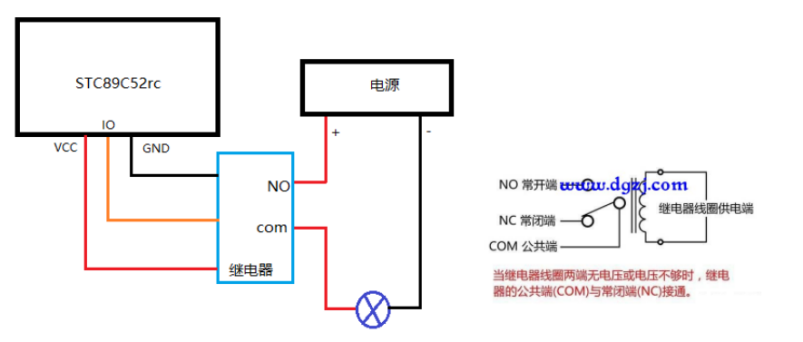

继电器工作原理

原理就是：这个vcc 和 GND这个不用说肯定要接到单片机上面的 vcc就对应5v

GND  就对应GND  ，IN就对应引脚

通电的时候这个com端就和NO常开端连接，就是连接的时候会有很清脆的声音，那个是因为，信号切换的时候铁片的工作

是信号切换到时候，继电器内部的控制电路发生了改变导致的继电器工作的改变，工作就是指的是铁片的状态

震动控制继电器开关

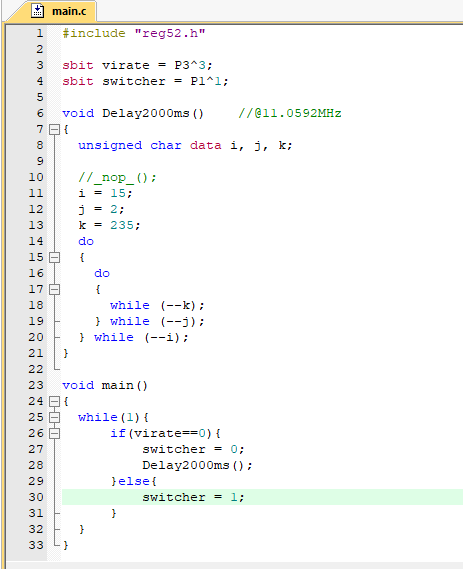

代码如下

我们通过震动传感器，震动时传进来的低电平，传到继电器，因为继电器收到低电平的信号就会打开开关，就等于是连通了

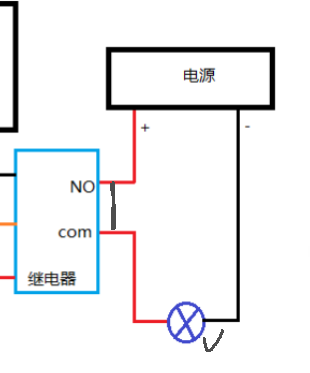

        这个连通之后，com公共端与啪一下与常闭端Nc断开连接后和No常开端连接了，（想象一下那个铁片是怎么样工作的）那么我们看到这个继电器上面的绿色灯泡就亮了，就表示开关此时是开的状态。我的代码还写了延时，是为了让继电器上面的绿色灯延长时间，效果更明显。

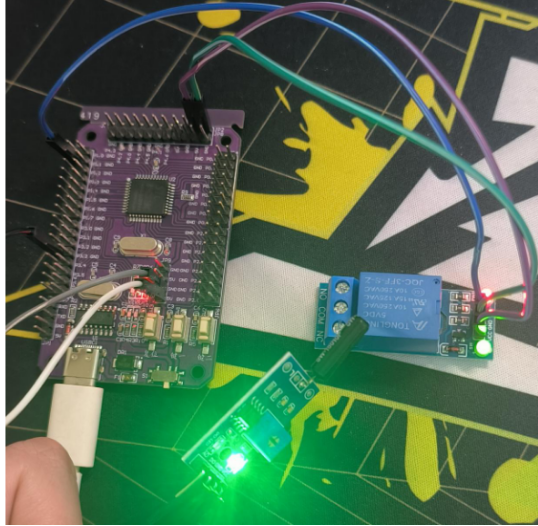

这个是显示效果，是不是很有意思，只要你去动一下震动传感器，这个继电器就会亮绿灯两秒

        总结一下：继电器的工作只要你信号的状态不发生改变，继电器也不会发生改变（我有一章写的是继电器的原理更能看得出来了，那个搭配了报警器）
