旋转的图形-第16届蓝桥第1次STEMA测评Scratch真题第5题

[导读]：超平老师的《Scratch蓝桥杯真题解析100讲》已经全部完成，后续会不定期解读蓝桥真题，这是Scratch蓝桥真题解析第204讲。

第16届蓝桥第1次STEMA测评已于2024年10月20日落下帷幕，编程题一共有5题（初级组只有前4道编程题），分别如下：

• 小鹿移动

• 海底的鱼

• 熊猫消失

• 保卫地球

• 旋转的图形

旋转的图形，本题是2024年10月20日举行的蓝桥STEMA测评Scratch编程中级组编程第5题。题目要求编程创作旋转的图形作品，舞台上先出现6个正方形组合，然后出现10颗小星星均匀分布在以舞台中心为圆心的圆周上，拖动滑杆改变r的值，r为1时图形持续右转，r为-1时图形持续左转。

先来看看题目的要求吧。

一.题目说明

编程实现：

旋转的图形。

具体要求：

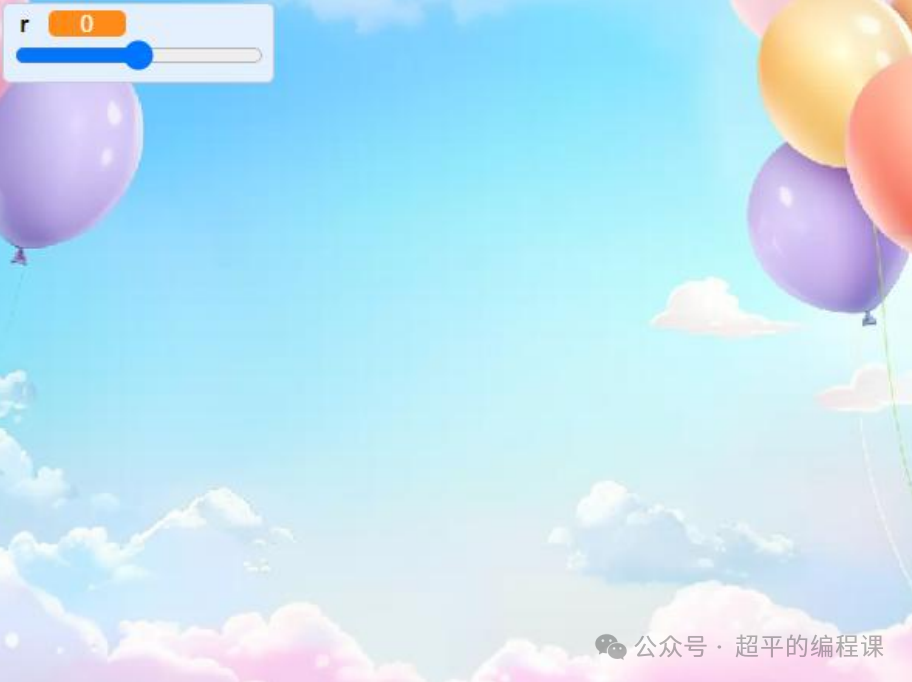

1). 点击绿旗，在舞台上出现滑杆形式的变量 r，取值范围为-1、0、1，默认值为 0，如图所示；

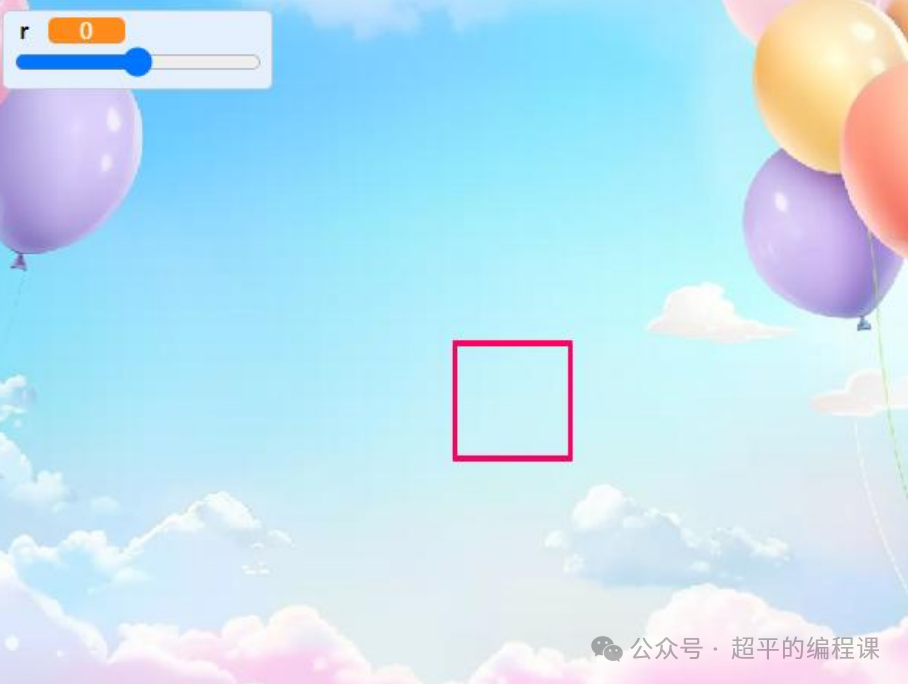

2). 1秒后，在舞台上绘制出一个红色正方形（边长为 60），如图所示；

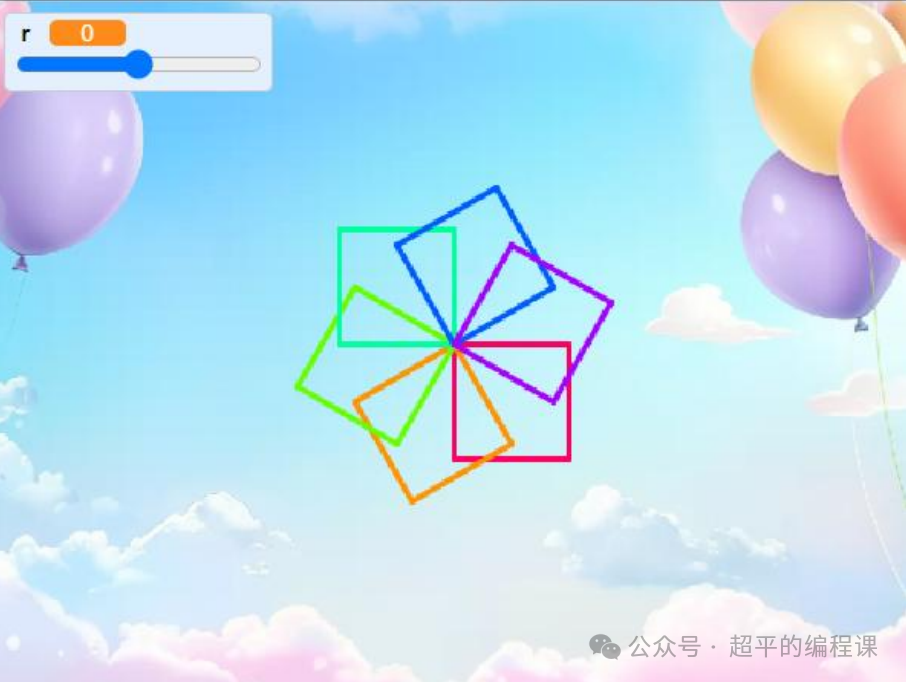

3). 1秒后，呈现出一个由6个大小相同、颜色各不相同的正方形组成的组合图形，6个正方形均匀分布，且6个正方形有一个共用顶点，如图所示；

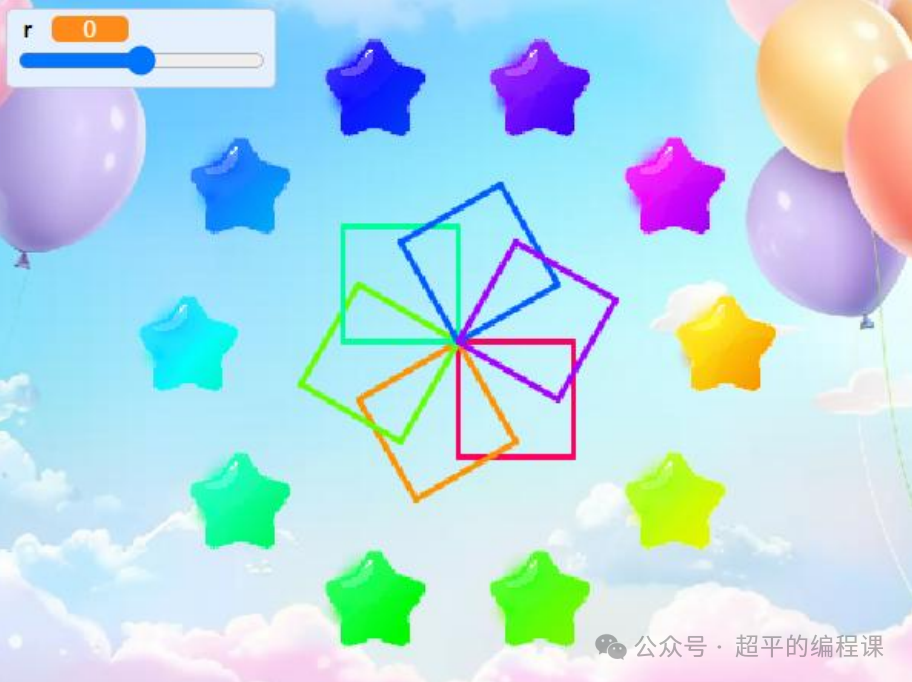

4). 1秒后，出现10颗颜色各不相同的星星均匀分布在以6个正方形的共用顶点为圆心的圆周上，如图所示；

5). 拖动滑杆改变变量r的值，当值为 -1 时，10 颗星星同时逆时针持续转动，当值为0时，10颗星星停止转动，当值为1时，10颗星星同时顺时针持续转动（转动过程中每颗星星的颜色不会发生变化）；

6). 拖动滑杆改变变量r的值，当值为-1时，正方形组合图形顺时针持续转动，当值为0时，正方形组合图形停止转动，当值为1时，正方形组合图形逆时针持续转动（转动过程中每个正方形的颜色不会发生变化）。

二.思路分析

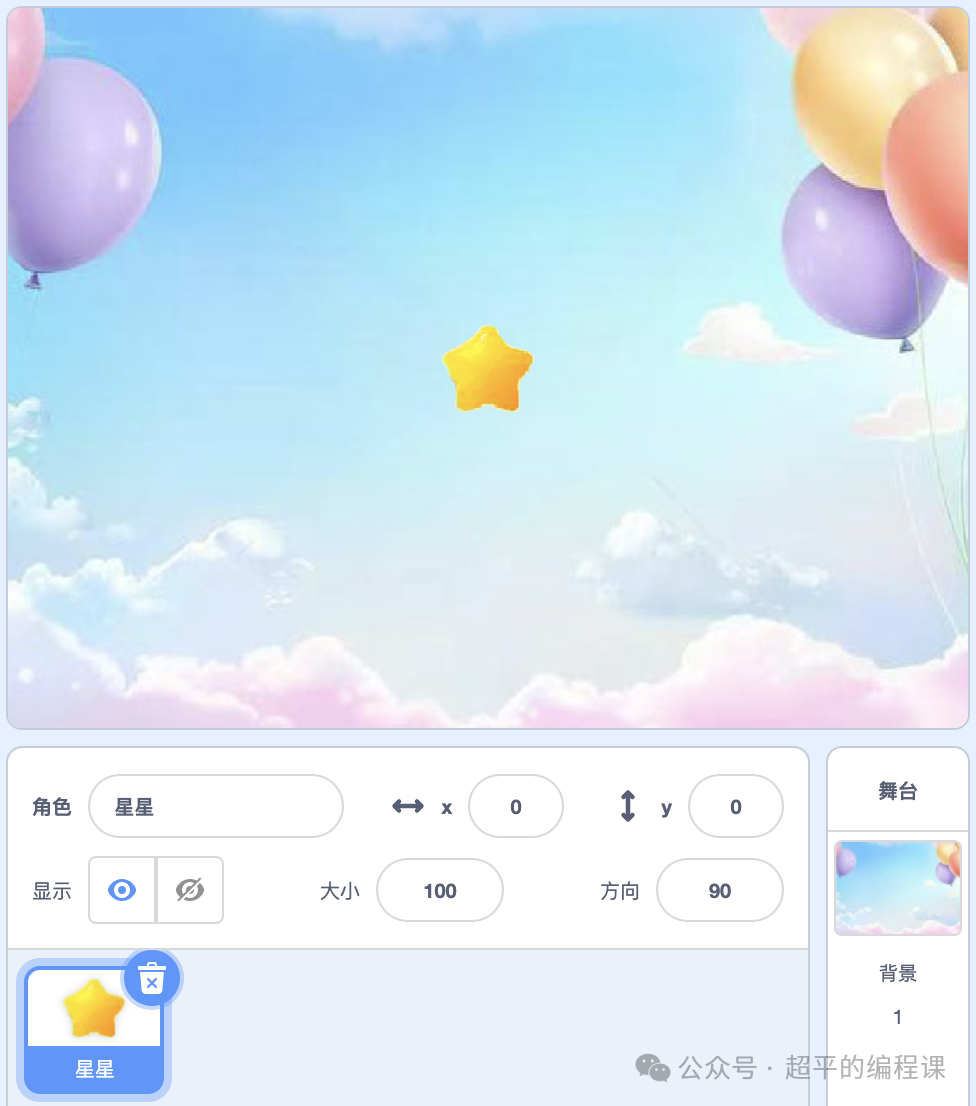

本题只有1个角色，就是小星星，如图所示：

本题考查的知识点包括变量、画笔、运动编程、图章（或克隆）和自制积木等。

根据题目的描述，我们可以将作品分成如下几个模块：

• 滑杆变量

• 画6个正方形

• 正方形的旋转

• 复制10颗星星

• 星星的旋转

接下来我们逐一分析和讨论。

1.滑杆变量

在scratch中，变量有3种显示方式，分别为正常显示、大字显示和滑杆，如图：

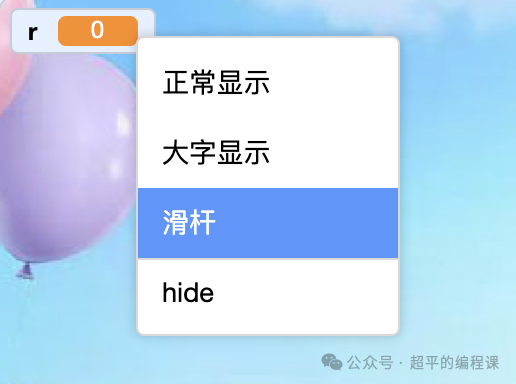

当创建一个新的变量时，默认为正常显示模式，右键单击变量，弹出下拉菜单，选择滑杆就可以切换到滑杆模式。

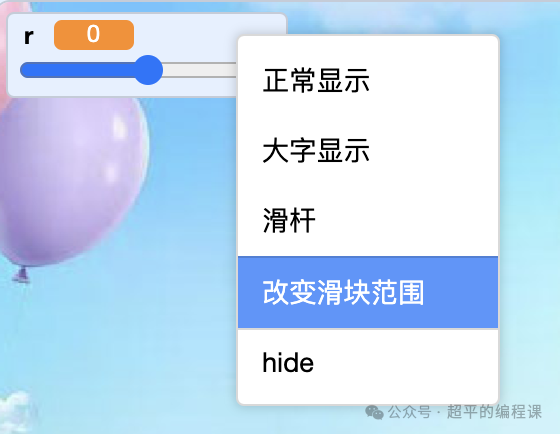

再次右键单击变量，弹出下拉菜单，如下：

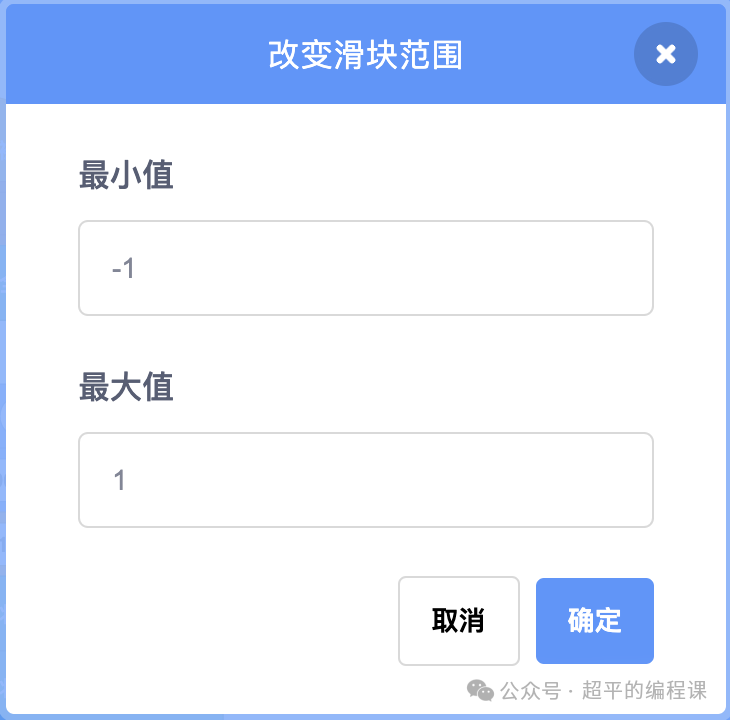

选择改变滑块范围菜单，可以设置变量的最小值和最大值，如图：

设置完成后，拖动滑杆就可以改变变量的值了。

2.画6个正方形

绘制正方形比较简单，直接套用“360万能公式”模型即可，如下：

那么如何绘制6个正方形呢？

如果将一个正方形作为整体，看作是一条边，那么就相当于再画一个正六边形了，所以再次使用“360万能公式”模型即可。

为了简化代码，可以使用自制积木来实现正方形和6个正方形的绘制。

3.正方形的旋转

首先，我们要明白，绘制出来的图形本身是不能移动和旋转的。所谓的移动和旋转只不过是先擦除再重新绘制，并不断地重复这个过程。

我们可以让画笔每次右转r度，再重新绘制图形。

变量r的取值有3种，分别是-1、0、1，r的初始值为0，此时画笔方向始终不变，图形就不会旋转。

当变量r的值为1时，每次都先擦除当前的图形，右转1度后再重新绘制图形，看起来就是右转的效果，同理当变量r的值为-1时，图形会持续左转。

4.复制10颗星星

题目提供了星星角色，这说明星星不需要通过画笔来绘制的。在Scratch编程中，复制角色通常有如下两种方式：

• 克隆

• 图章

在创作游戏时，大部分情况下我们都会选择克隆方案，因为可以通过程序控制克隆体，从而实现更丰富的功能和效果。

图章相对比较简单，通常只是起一个展示效果。

但是，在这个作品中，使用图章反而更加简单，直接使用“360万能公式”模型，每隔36度通过图章复制一颗小星星。

5.星星的旋转

怎么让图章复制出来的角色旋转起来呢？

其实和绘制图形一样，只是方向刚好相反，先擦除，左转r度，再重新图章即可，这也是为什么选择图章的原因。二者旋转的原理一模一样，包括速度也可以保持一致，效果非常棒。

思路有了，接下来，我们就进入具体的编程实现环节。

三.编程实现

根据上面的思路分析，我们分4步来编写程序：

• 创建变量

• 创建自制积木绘制正方形

• 正方形旋转

• 复制星星并旋转

1. 创建变量

创建一个变量，将其命名为r，修改为滑杆模式，并设置其范围为-1~1，具体细节可以参考前面的思路分析。

2. 创建自制积木绘制正方形

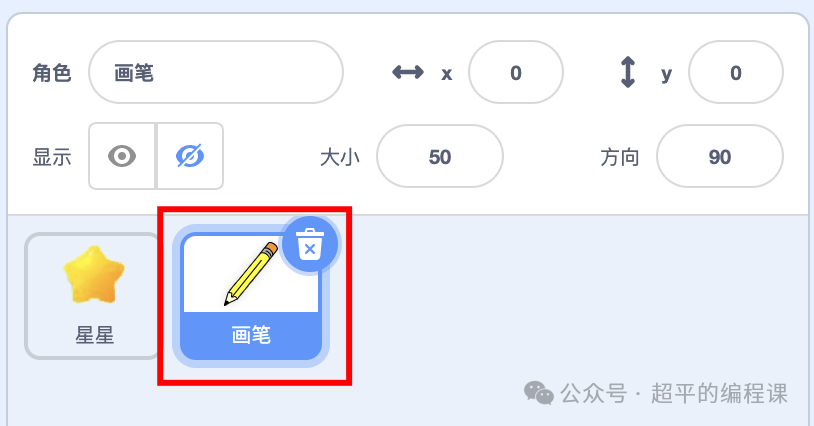

添加一个画笔角色，如图：

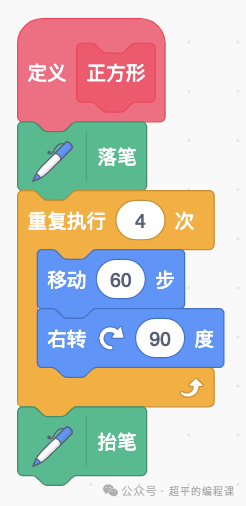

根据前面的思路分析，先创建一个自制积木用于绘制正方形，在画笔角色编写代码如下：

代码很简单，说明2点：

1).  正方形的边数为4，转角是90度，4 * 90 = 360，这就是“360万能公式”模型；

2). 正方形的边长是60；

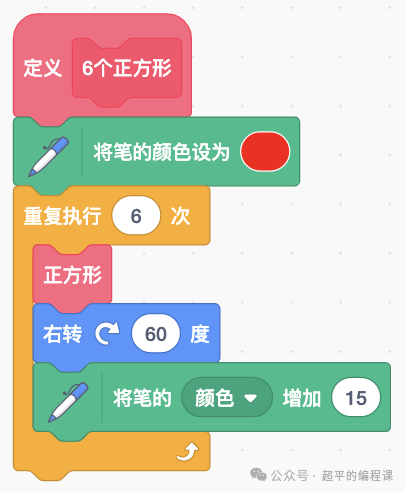

再定义一个自制积木，用于绘制6个正方形，代码如下：

代码很简单，强调3点：

1).  该积木要勾选“在运行时不刷新屏幕“选项，这样可以瞬间完成6个正方形的绘制，从而确保正方形能够流畅的旋转起来；

2). 6个正方形，个数为6，转角就是 360 / 6 = 60度；

3).每次将颜色的初始值设置为红色，确保每次绘制出来的6个正方形颜色是一致的；

3. 正方形旋转

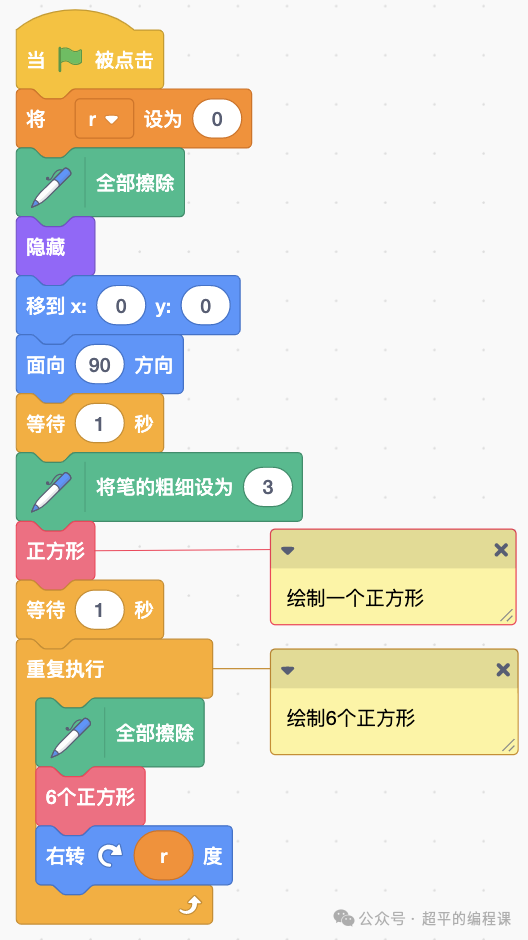

在画笔角色中，继续编写代码如下：

代码不少，说明4点：

1). 初始化设置不能少，包括隐藏、位置和方向；

2). 变量r的初始值为0，表示不旋转；

3). 1秒之后，调用”正方形“自制积木，先绘制一个红色的正方形；

4). 再等1秒，将之前的图像擦除，瞬间绘制6个正方形，当r为0时，不停的在原地原方向上绘制6个正方形；

此时，图形是没有旋转的，向右拖动滑杆，将r设置为1时，图形就会持续右转；向左拖动滑杆，将r设置为-1时，图形就会持续左转。

4. 复制星星并旋转

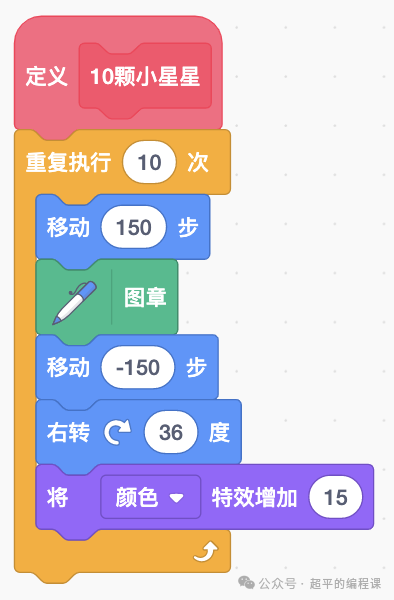

切换到星星角色，创建一个自制积木如下：

代码比较简单，说明4点：

1). 创建自制积木时要勾选”运行时不刷新屏幕“；

2). 在图章小星星时，使用了”中心法“模型，从中心位置（0,0）除法，移动150步复制一颗星星，然后移动-150步返回中心位置，右转36度，这就是中心法模型，非常好用；

3). 这里一共有10颗星星，根据”360万能公式“模型，转角就是360 / 10 = 36度；

4). 在自制积木中不要设置初始位置和方向；

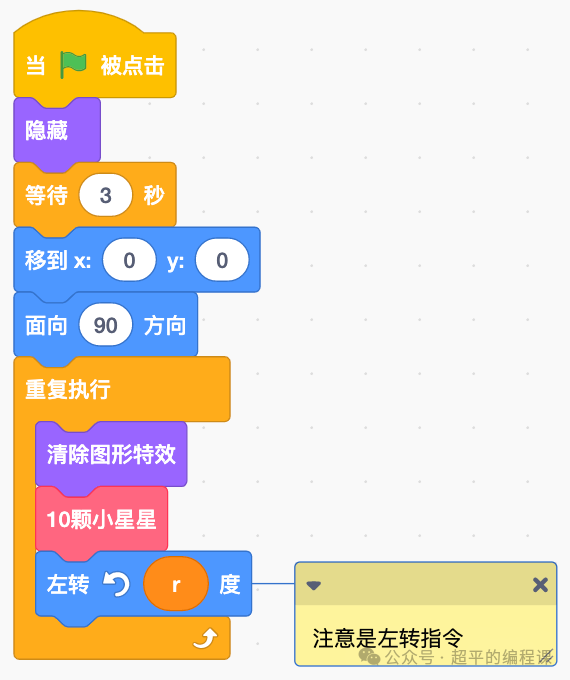

在绿旗下，编写代码如下：

代码不多，强调3点：

1). 根据题目要求，3秒之后才开始显示星星，所以使用了”等待3秒“指令；

2). 设置好初始位置和方向， 确保每一次点击绿旗效果一致；

3). 在循环指令中，要加入”清除图形特效“，确保每次的颜色完全一致；

和正六边形一样，开始时星星是静止不动的，因为r的初始值为0。向右拖动滑杆，将r设置为1时，星星就会持续左转；向左拖动滑杆，将r设置为-1时，星星就会持续右转，并且和正六边形的旋转完全同步，方向刚好相反。

至此，整个作品就创作好了。

四.总结与思考

本题是中级组编程部分第5题，分数为80分，积木块数量45个左右，涉及到的知识点主要包括：

• 滑杆变量；

• 运动编程；

• 画笔技巧；

• 图章的使用；

• 自制积木；

这是stema测评的第5题，也是中级组最后一题，初级组没有此题，难度中等，创作时间约25分钟，难点是如何让图形持续左转和右转。

本题是典型的画笔题目，针对画笔题目，只需要掌握几个核心模型即可，包括：

• 360万能公式；

• 中心法；

• 先擦再画；

一旦你熟练掌握了这几个模型，画图的题目就变得非常简单了，在之前的STEMA测评和蓝桥杯历届真题中，多次出现过这类题目，解题思路和实现方式都差不多。

超平老师给你留1道思考题，本题中的星星是通过图章来复制的，如果使用克隆，该如何实现呢，赶紧来尝试一下吧！
