关于晶振（含谐振原理）

1. 晶振是什么？

1.1 关于晶振

还是从模拟电路出发吧。个人觉得电子类的器件最基本的组成都是三极管mos管电阻电感电容等，不同的组合方式，对外的端口特性就不同，还是得抓住主要矛盾，一切从简出发。
晶振，全称石英晶体振荡器，从字面意思看有两点需要理解，石英晶体和振荡器。

• 振荡器
  首先说振荡器。电路能起振的功臣就是电感L和电容C和R。它们一旦组成了二阶网络，就可能振荡起来，毕竟二阶函数的根包含正弦函数。
  RC振荡电路工作在低频<1MHz，LC振荡电路工作在高频/>1MHz.
  晶振用在LC振荡电路中，用在LC振荡电路中就能输出稳定的频率。
• 石英晶体
  下面再来说石英晶体。之所以用这个东西是因为它的品质因数Q值很高。Q值越高，频率稳定性越高，即频率的偏移相对于它的振荡频率来说很小。
  我们不用知道它的物理化学特性，主要考虑它的电参数。
  首先说两个概念。
  压电效应：在晶体的某些轴向施加电场时，会使晶体产生机械变形；在晶片某轴向上施加压力时，相应施力的方向会产生一定的电位。
  压电谐振：外加交变电压的频率与晶片的固有频率相等时，机械振动的幅度将急剧增加。

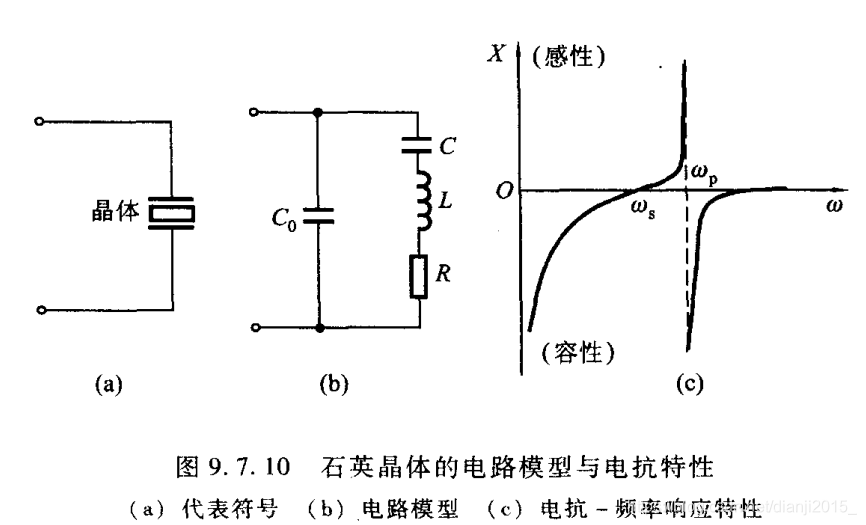

  不过以上两个概念也不是重点，毕竟用的时候也不会考虑它，接下来等效电路就是重点了,晶振的压电谐振效应可以用等效电路表示。（搬了模电书上的图形）

  C0是静电电容，LC是弹性惯性参数，R是损耗的等效电阻，C比C0小的多。
  此电路有两个谐振频率，串联谐振频率和并联谐振频率。
  串联谐振频率为

  并联谐振频率为

  串并联两者的频率接近。

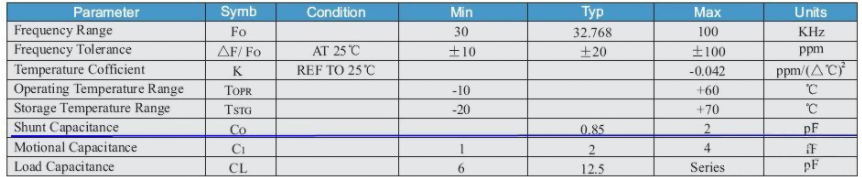

  但是下图所示的额标称频率，并不是串并联频率，而是加了微调电容后的频率。


1.2 关于谐振

从上面可以看到石英晶体起振，全靠LC谐振。
这里补充讲解下LC谐振的知识。
什么叫谐振？
含有RLC的二端口网络，输入电压和输入电流同相时，即可任务发生了谐振。

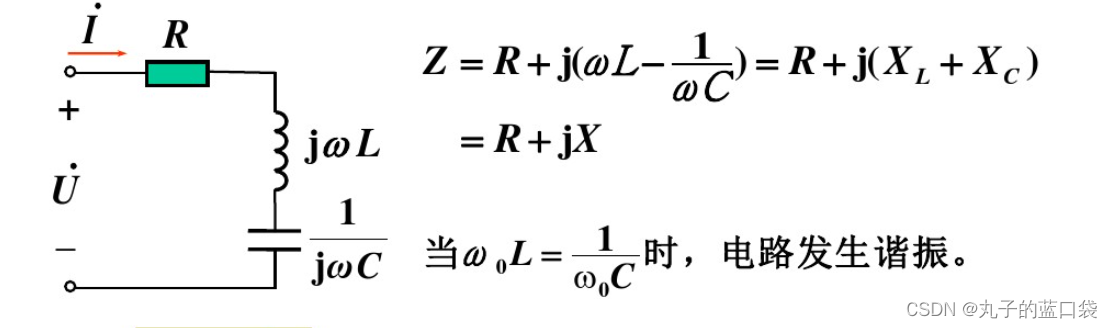

串联谐振的原理

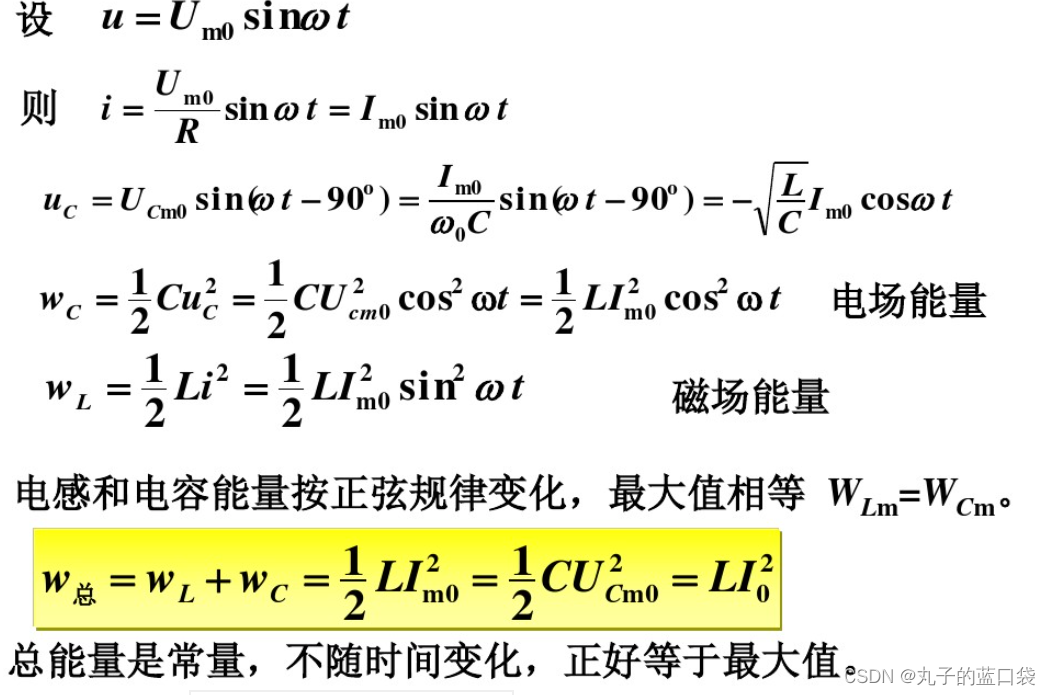

发生谐振时，由于输入电压不一定是完全的直流，根据傅里叶分解可以分为多种频率的叠加，在谐振频率下，电感电容的电压电流都是正弦，并且两者进行能量交换。

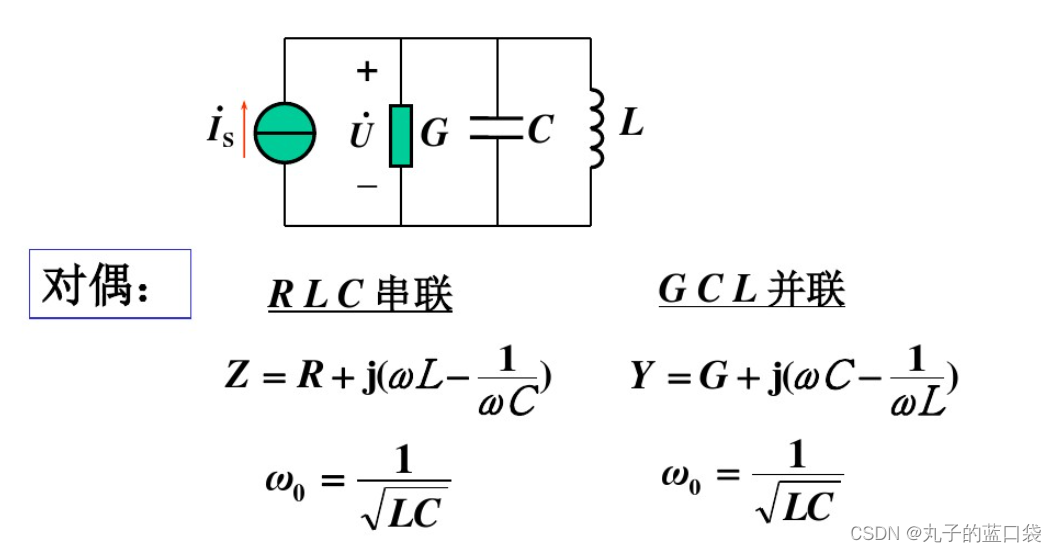

并联谐振与串联谐振电路对偶，实际原理相同，这里就不多说了。

2. 分类

2.1 无源晶振

2.1.1 原理

无源晶振芯片内部有振荡器，并且晶振的信号电压根据起振电路而定，允许不同的电压，但无源晶振通常信号质量和精度较差，需要精确匹配外围电路（电感、电容、电阻等）.

2.1.2 应用

无源晶振在使用时，需要外接电容。

当无源晶振接到stm32时，未烧录程序，去测晶振两端的电压，发现非正弦。烧录程序后即可测得正弦波形。

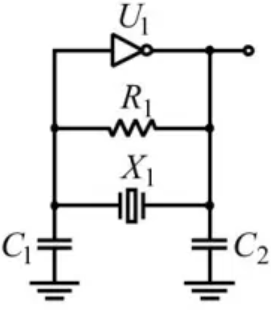

可能原因是，数字电路采用的是皮尔斯震荡器，里面有反相器，反相器由三极管或mos管组成，需要驱动，所以如果不对stm32配置，反相器工作不起来，晶振就没法组成正反馈产生稳定的正弦波。也就是说stm32接无源晶振时需要一定的驱动晶振才能起振。

2.2 有源晶振

2.2.1 原理

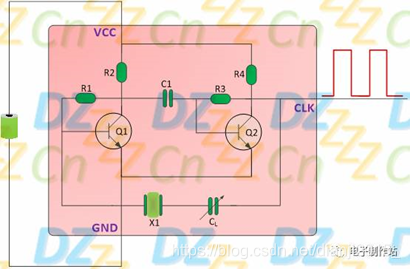

有源晶振需要外部供电。供电主要是给内部的三极管等有源器件。在使用有源晶振时，注意电源的匹配，最好3.3V的晶振供电3.3V，5V的供电5V，否则晶振有可能不工作，或者造成损坏。

2.2.2 应用

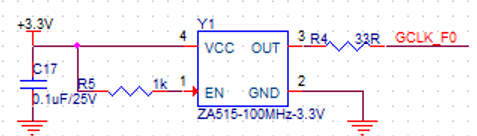

2.2.2.1 单端晶振

单端晶振的输出是只有一路。

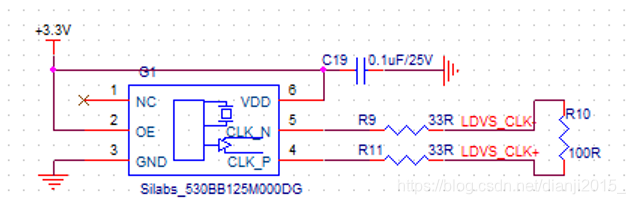

2.2.2.2 差分晶振

之前都不知道有差分晶振这个东西，现在真的是什么都做成差分的，因为它抗干扰性好。它的输出相位相反。这样可以减小共模噪声。

3. 参数

标称频率。晶振上标注的频率。
频率误差。Ppm（parts per million百万分之一）标称，变化越小，精度越高。
负载电容。与晶振一起得到标称频率的外接电容。在无源晶振使用时，会考虑此参数。

我们需要根据负载电容，算出晶振对地外接的电容。

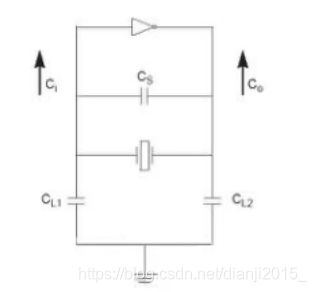

CS为晶体两个管脚之间的寄生电容，CG指的是晶体振荡电路输入管脚到GND的总电容，CD指的是晶体振荡电路输入管脚到GND的总电容。
CG=CD=Ci+CPCB+CL1
Ci：需加外晶振主芯片管脚芯到GND的寄生电容
CPCB：晶体震荡电路PCB走线到到GND的寄生电容
CL1：电路上外增加的并联到GND的外匹配电容

由此可计算出CL1，CL2
