D-CAP模式和DCS-control 模式
1. 前言
在看TPS54325的手册时,出现了个D-CAP2模式控制。
在看TPS62150时,出现了个DCS-control模式。
以上两种方式都是在buck的应用中发现的,是TI提出的概念,那么相比于常规的电压控制和电流控制模式到底有哪些优点呢?
2. D-CAP模式
D-CAP:Direct connection to the output CAPacitor 直接连接到输出电容。也称adaptive Constant On-Time 自适应恒导通时间控制。这种控制模式类似滞环控制的升级。
那先说说什么是滞环控制?
2.1 滞环控制
滞环控制,也称为bang-bang控制,是pwm控制方式的一种。
原理是,直接用输出电压与门限电压比。当输出电压低于一定值时,开关管导通,当高于一定值时,开关管关断。
滞环控制的特点:
- 控制简单
- 响应速度快
- 频率随输入输出变化

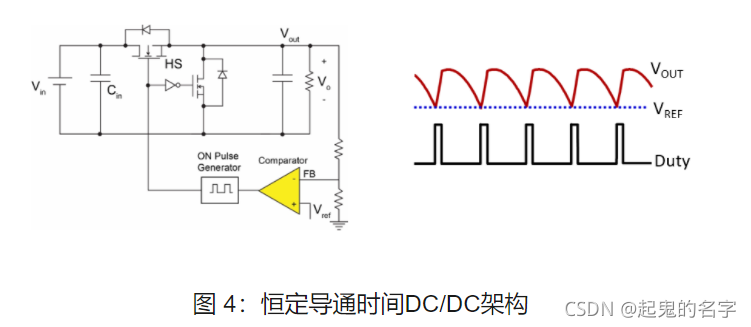

2.2 恒定导通时间控制(COT)
原理:输出电压纹波谷值直接与参考电压进行对比,生成固定的导通时间脉冲来导通上管MOSFET。当导通时间脉冲到期后,上管MOSFET关断(且下管导通)。
COT是滞环控制的一种。
特点:
- 结构简单
- 瞬态响应快,因为不使用运放
- 频率不定

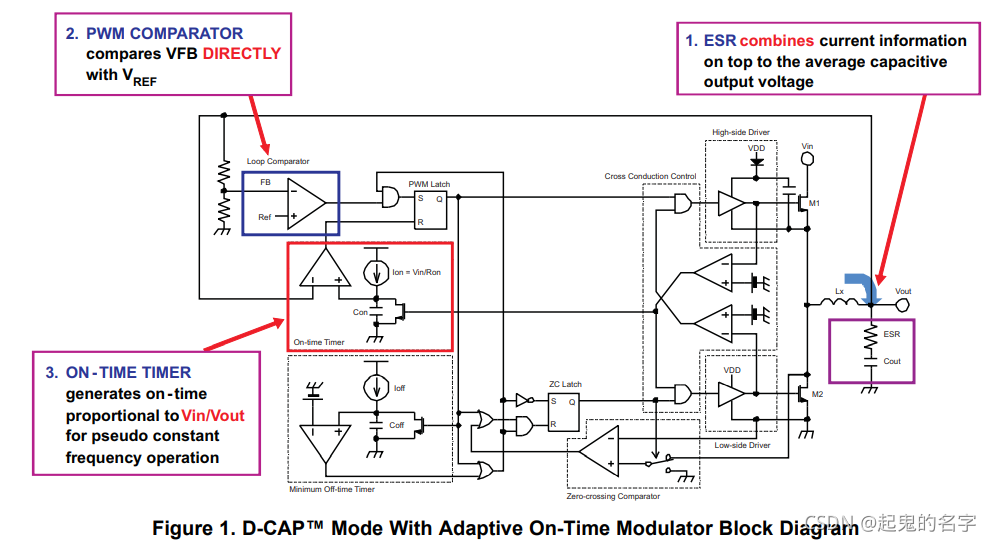

2.3 D-CAP控制
每个周期开始,高边mos导通,导通时间由Vin和Vout决定,保持开关频率相对恒定。当反馈电压低于参考电压时,高边mos继续保持导通,高边mos关掉后,低边mos导通,当电感电流为0时,低边mos关掉。

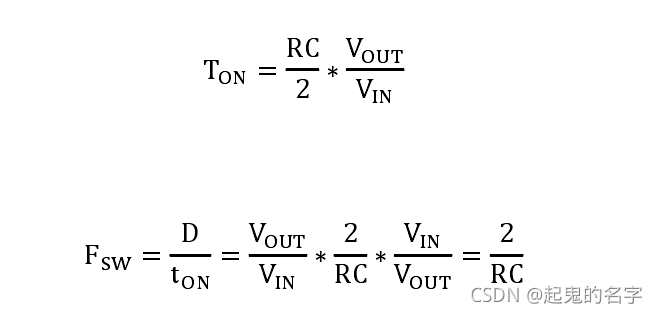

从下面公式可以看到,当导通时间与Vin,Vout相关时,开关频率可基本保持不变,只跟外部的RC有关。
特点:
- 相对于COT,开关频率相对恒定
- 不需要环路补偿,瞬态响应快
- 需要大ESR的输出电容,否则环路不稳定
2.4 D-CAP2控制
由于D-cap是需要输出电压纹波的,所以一般需要ESR大的电容,要想在小的ESR的陶瓷电容情况下工作,则需要加入纹波注入。D-cap2相对于D-cap加入了纹波注入,且集成在芯片内部。

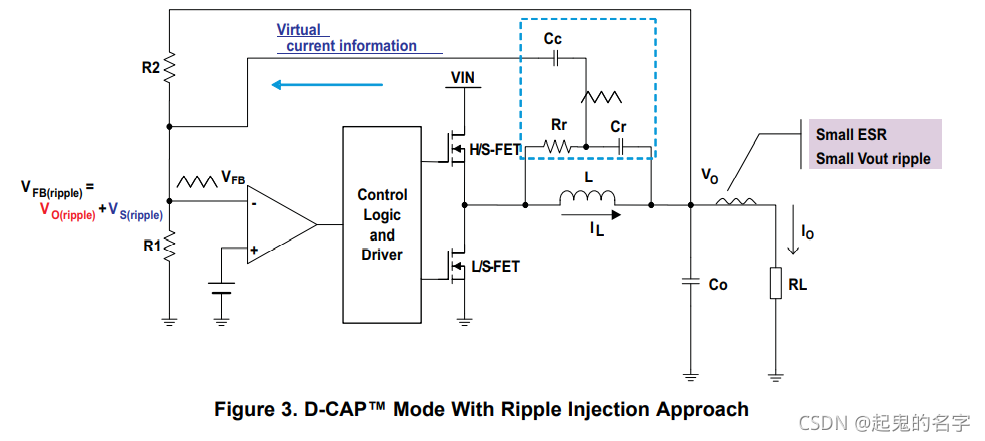

下图是D-cap2的原理框图。RF和CF用来将电感上的纹波送到输出电压反馈端,Cb用来隔离直流,将小的交流纹波输入FB端。
2.4 D-CAP3控制

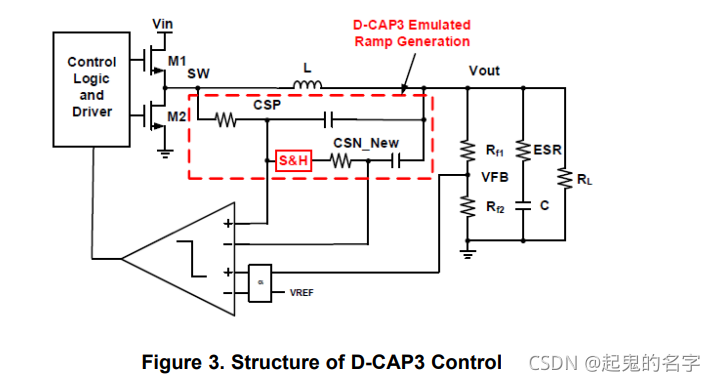

相对于D-cap2,D-cap3增加了采样保持模块,在每个CSP的谷值,采样保持模块采样CSP,并保持到开关的下一个周期。CSN_NEW代替CSN进入FB.

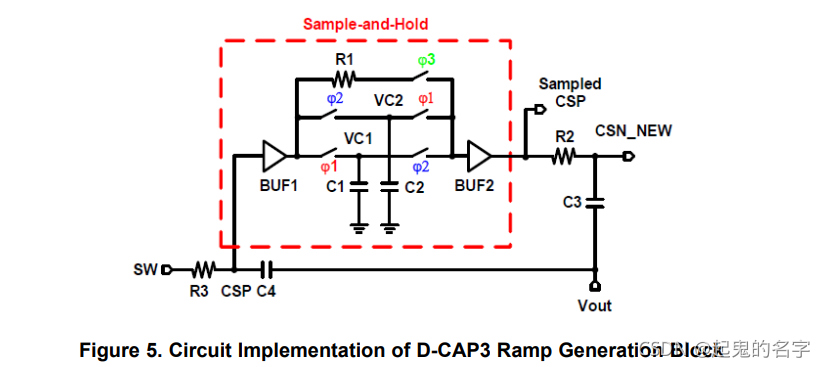

采样保持的内部结构如下。包括两个缓冲器(作用是将SH block与外部隔离),5个开关,电阻电容等。
特点:
- 响应速度快
- 输出电压精度高
- 不需要额外的补偿电路
下表是几种控制器类型的总结。
控制器类型 | 特性 |
---|---|
COT | 恒定导通时间 |
ACOT | 自适应恒定导通时间 |
DCAP | =ACOT |
DCAP-2 | =ACOT + 内部纹波补偿 |
DCAP-3 | =ACOT + 内部纹波补偿 + 提升输出电压精度 |
3.DCS-control模式
DCS-control:Direct Control with Seamless transition into power-save mode. 无缝转换进入节能模式。
DCS-control本质是一种滞环控制,融合了电压控制。有两个输入引脚VOS和VFB,VFB电压反馈引脚用来跟参考值进行比较,VOS用来直接检测输出电压。

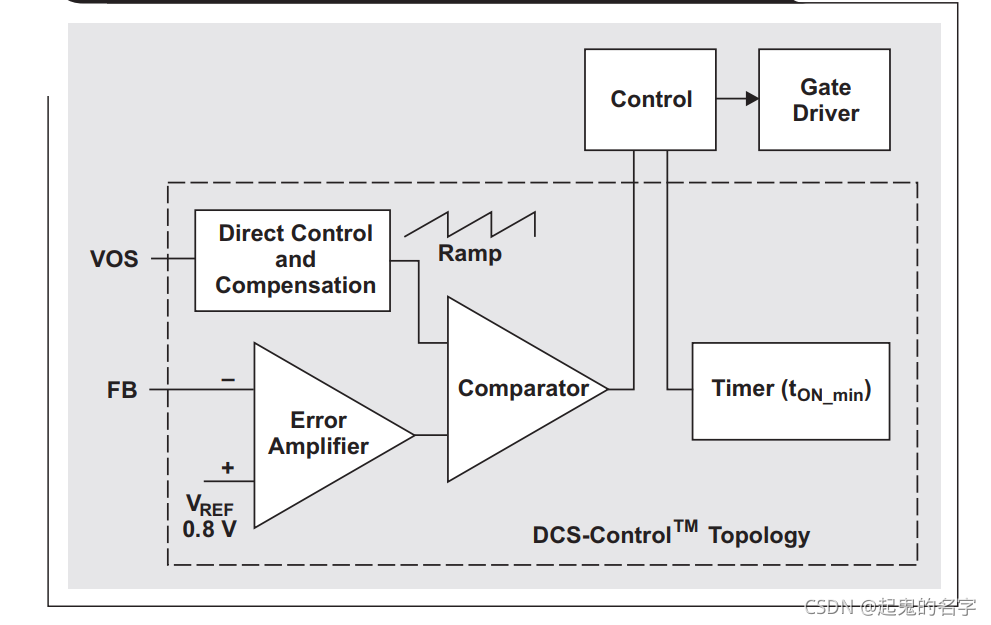

下面是DCS-control的控制框图。
基本原理:
对于高侧mos控制:VOS经过专有电路产生锯齿波,与FB经过误差放大器的输出比较,输出控制脉冲,而计时器控制脉冲的最小导通时间,最小导通时间由Vout,Vin的比率决定。
对于低侧mos控制:在高侧MOSFET关闭以后,低侧MOSFET开启,当电感电流衰减至零,或者比较器让高侧MOSFET再次开启时,低侧MOSFET关闭。施加相应的死时间,以避免MOSFET出现击穿电流。
DCS-control的特点:
- 瞬态响应快,因为VOS没有受误差放大器的带宽的影响,所以反应速度快,不影响开关的导通时间。
- DCM时进入节能模式,CCM时进入PWM模式,两种模式可以平滑的过度。节能模式,使用持续最小“导通”时间的单个开关脉冲,把最小能量传输至输出端,从而实现最小输出电压纹波。当电感电流非零时,进入PWM模式。因为只用一种电路控制两种模式,所以可以进行无缝转换。
4.附:电压电流模式控制框图

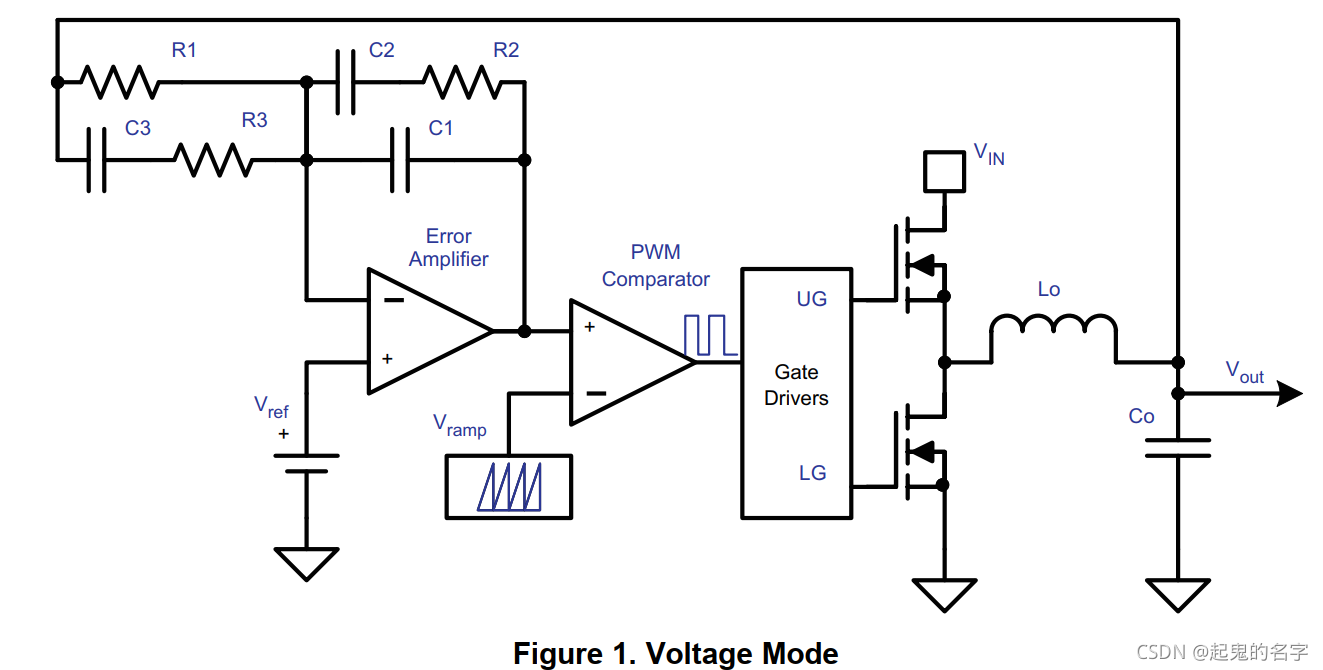

电压控制模式

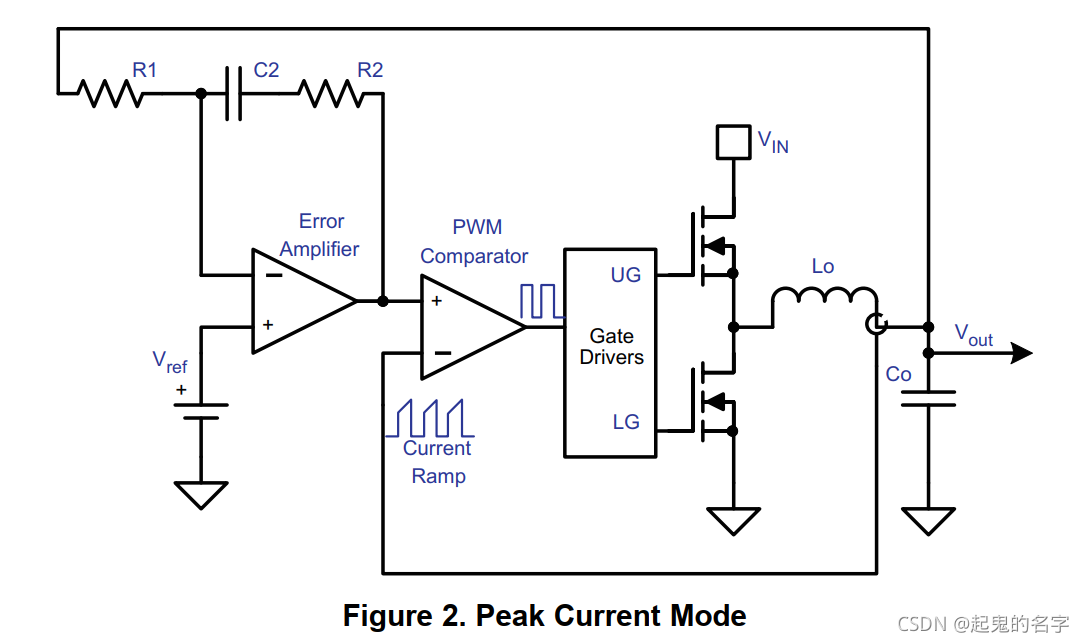

电流控制模式
参考文献
《adaptive Constant On-Time (D-CAP™) Control Study in
Notebook Applications》
《High-efficiency, low-ripple DCS-Control™ offers seamless PWM/power-save transitions》
《D-CAP™ Mode With All-Ceramic Output Capacitor Application》
《Accuracy-Enhanced Ramp-Generation Design for D-CAP3
Modulation》
