ZynqMPSoC 通过EMIO引出GEM网卡 + GMII_TO_RGMII IP，在vitis跑lwip_echo_server ping不通的问题（笔记）

1. 创建vivado工程

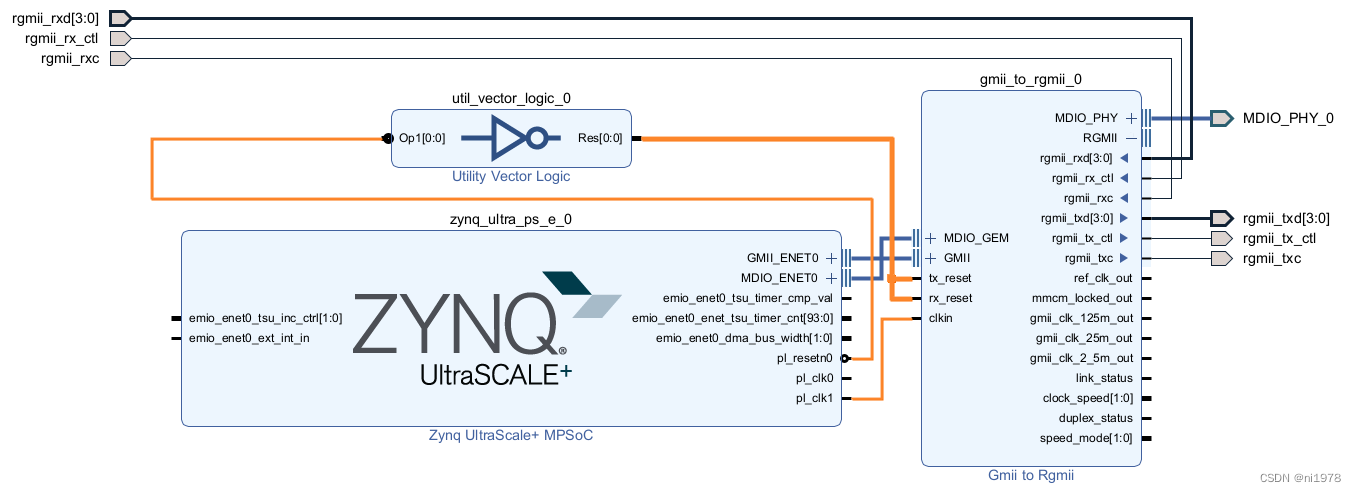

这里的clkin给375MHz，如果是zynq则给200MHz；

2. GMII_TO_RGMII IP设置：

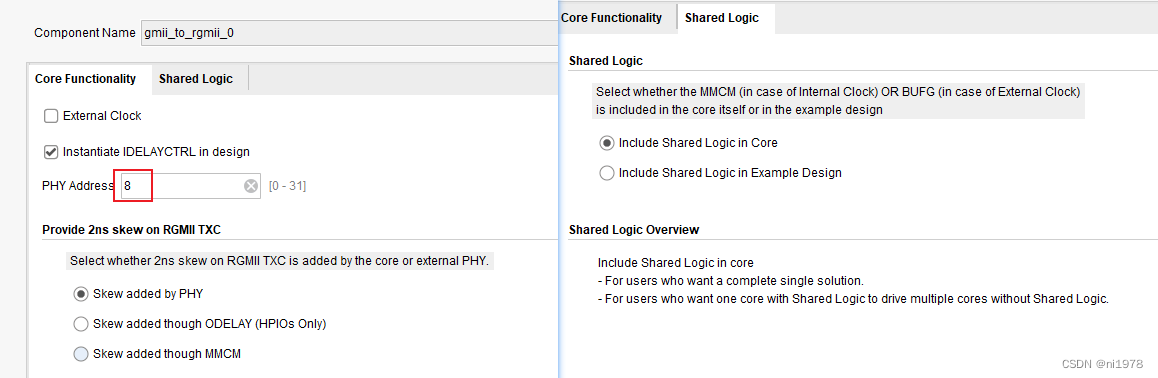

这里的地址默认设置为8，只要与PHY的物理地址不一样即可；

3. Vitis修改：

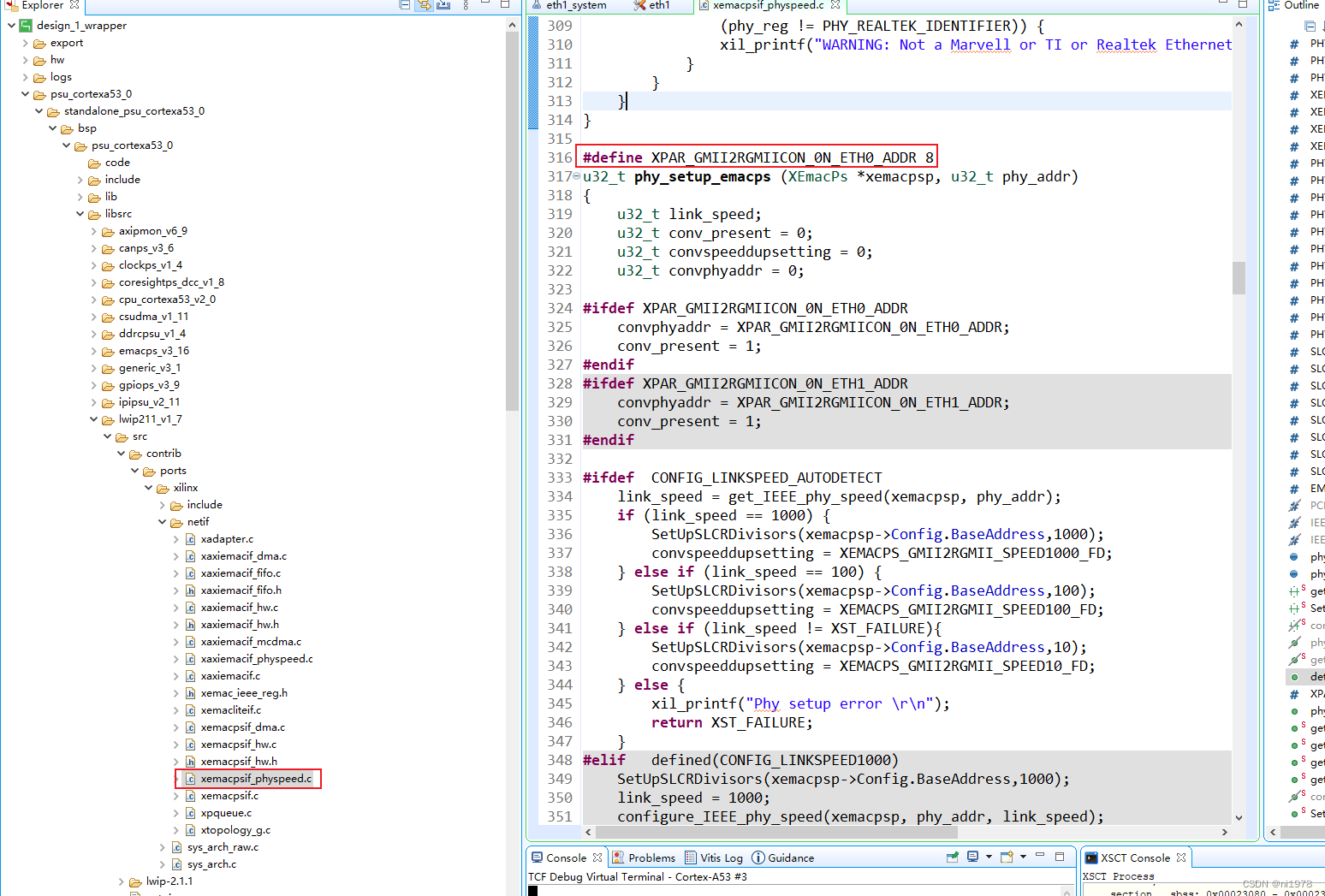

创建lwip echo server 工程后，修改以上文件，添加在vivado IP中设置的地址宏定义；此时应该可以ping通了；

4. 系统端设备树文件添加：

我这里使用的是gem1作为emio引出网口。

&gem1 {
        gmii2rgmii-phy-handle = <&gmii_to_rgmii_0>;
        phy-handle = <&phy1>;
        mdio: mdio {
                #address-cells = <1>;
                #size-cells = <0>;
                phy1: phy@8{
                        device_type = "ethernet-phy";
                };
        };
};

petalinux-config -c kernel，勾选Xilinx_GMII_TO_RGMII驱动；

编译后系统端也可以使用网口了。
