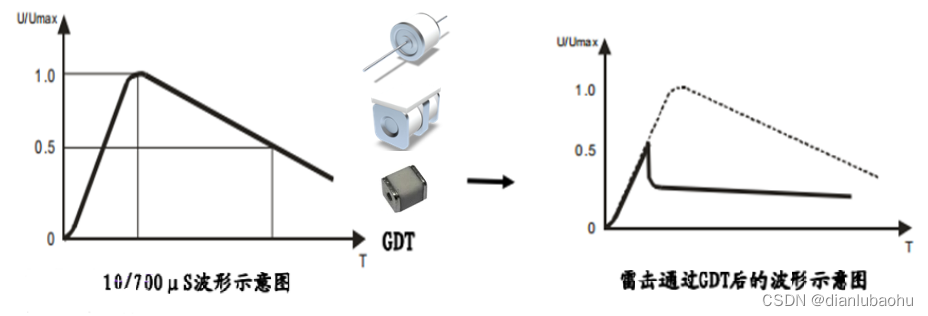

气体放电管按照高效率弧光放电的气体物理原理工作。从电气的角度看,气体放电管相当于压敏开关。一旦施加到放电管的电压超过击穿电压,密封的放电区域会在毫微秒内形成电弧。高浪涌电流处理能力和几乎独立于电流的电弧电压对过压进行短路。当放电结束,放电管熄灭,内部电阻立即返回数百兆欧姆。
气体放电管近乎完美的满足保护性元件的所有要求。它能够将过电压可靠地限制在允许的数值范围内;并且在正常工作条件下,由于高绝缘阻抗和低电容特性,放电管对受保护的系统实际上不发生任何影响。

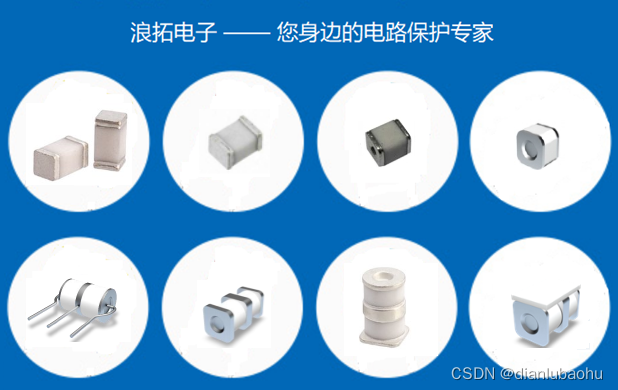

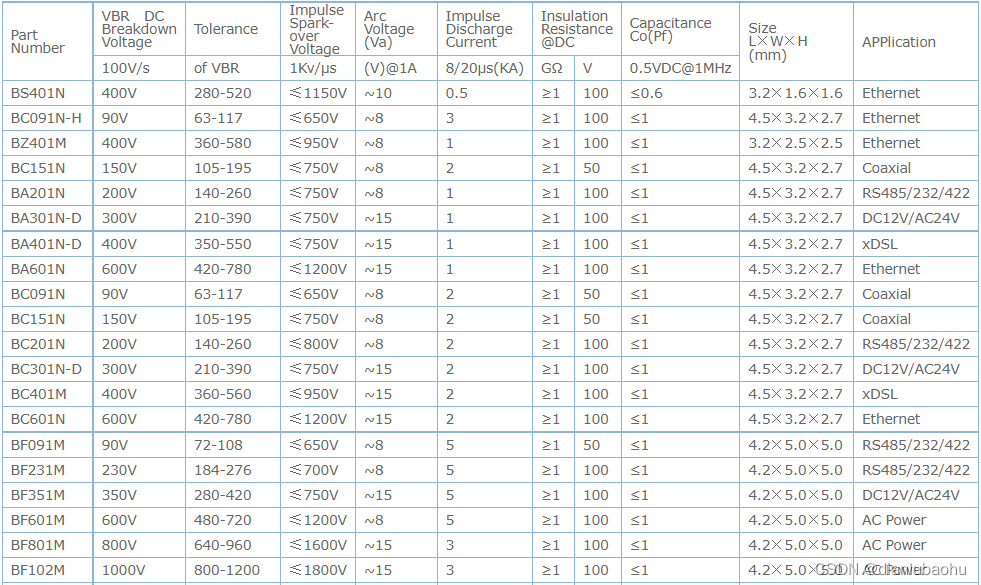

陶瓷气体放电管主要特点
1️⃣电压范围广,从75V~3600V,最高可以做到6000V;
2️⃣响应迅速,其动作的时间一般为100ns左右;
3️⃣浪涌耐受能力高,2KA~100kA ;
4️⃣电容小,常规为1pF左右;

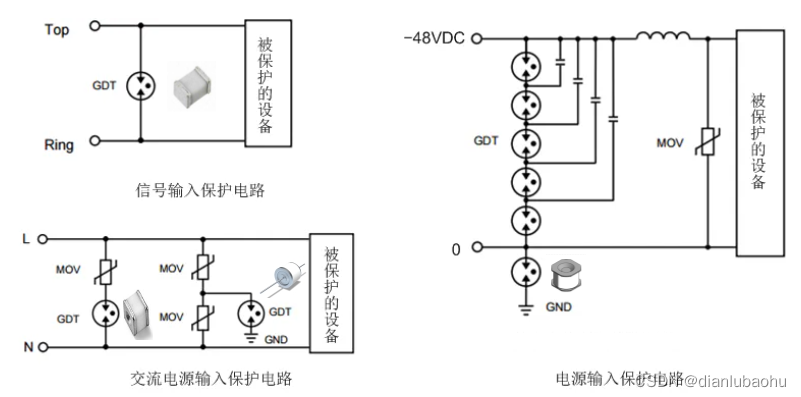

典型应用
