ESD保护二极管（TVS二极管）的选型指南

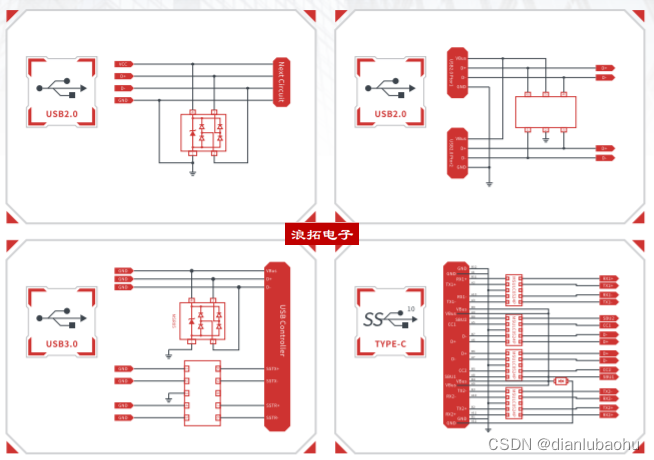

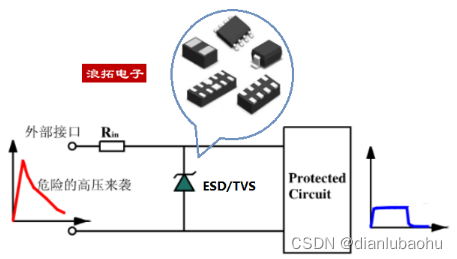

ESD保护二极管的任务就是发生静电事件时，将输入电压维持在安全过压范围之内，而在正常工作时不影响系统性能。ESD二极管器件被放置于邻近静电事件可能进入系统的位置，旨在限制敏感节点处的电压，并将电流引至不太敏感的节点，如地电平。为实现这个功能，ESD二极管必须在正常工作电压范围内拥有高阻抗,在正常工作电压范围之外拥有低阻抗，这样才能将电流直接从敏感节点引开，并限制瞬态电压。

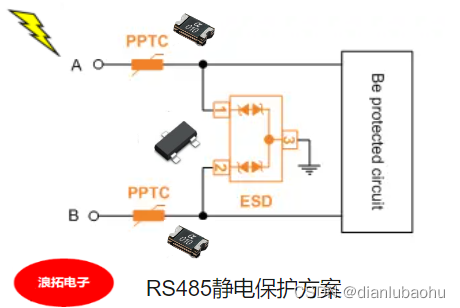

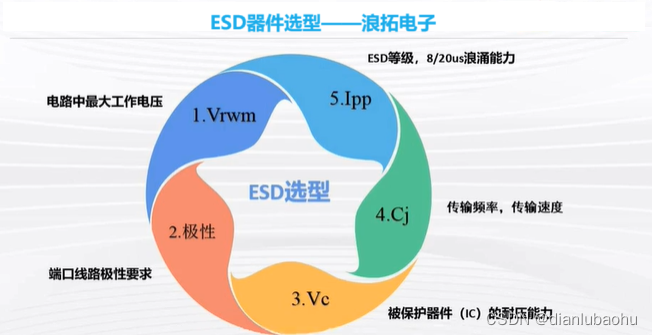

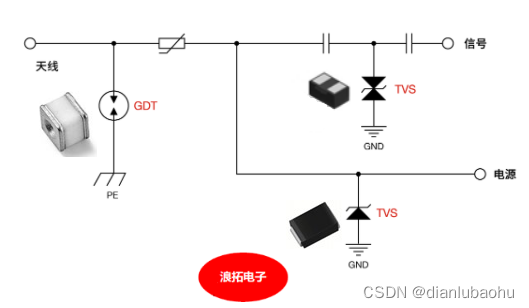

选择正确的ESD保护二极管，请关注以下主要电气特性。

1、信号线电压

根据被保护信号线的最大电压，选择具有相应反向击穿电压（VBR）或反向工作峰值电压（VRWM）的ESD保护二极管。

2、信号极性

跨GND电平信号（如模拟信号），使用双向ESD保护二极管。

3、信号速度

根据被保护信号线的最大频率，选择总电容（CT）合适的的ESD保护二极管。

4、钳位电压

根据所需VRWM选择最小钳位电压（VC）的ESD保护二极管。

务必选择VC低于受保护器件耐受电压的二极管。

5、ESD保护二极管ESD耐受性

① IEC 61000-4-2

选择保证ESD性能高于系统ESD抗扰度要求的ESD保护二极管。

但请注意，ESD保护二极管的ESD性能通常与其总电容成正比。

② IEC 61000-4-5

选择电气额定值高于峰值脉冲功率和峰值脉冲电流要求的ESD保护二极管。
