常见的电路保护器件（GDT、MOV、TSS、TVS）

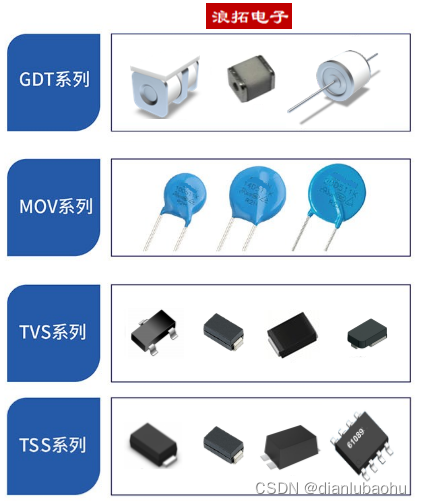

目前用于浪涌过电压保护的器件有四种：

　　（1）瞬变电压抑制器（TVS），电流调节能力强，工作电压和箝位电低，响应速度快，用于保护400V以下的低压电路，能承受50~500A的浪涌电流，有单极性和双极性两种，是电路板保护和理想器件。

　　（2）金属氧化物变阻器（压敏电阻）， 响应速度比TVS管慢，但通流量大于TVS管，可保护电压低于20 kV的设备，常用于电源保护回路。

　　（3）气体放电管或放电火花间隙，是一个充有惰性气体的密封式火花间隙，当两端出现超过其保护电压的干扰时，一小段延时后间隙被击穿变为低阻抗，通流量大（>20KA），保护电压可达10kV，适合信号保护回路使用。

　　（4）固体放电管，是基于晶闸管原理和结构的一种二端负阻器件，响应速度快，无限重复，功耗小，起动电压为6~500V，瞬间冲击电流可达50~3000A，适用于保护电子元器件。

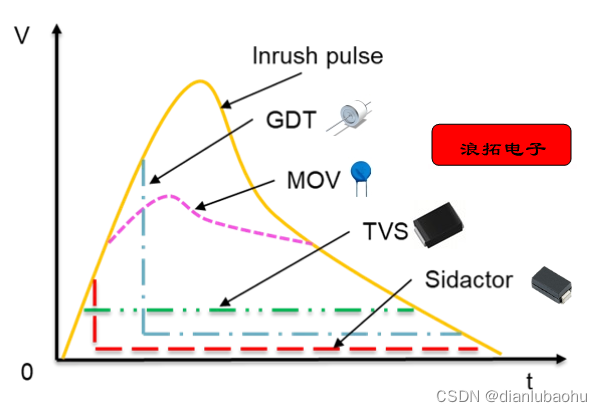

过电压保护器件特性比较

在使用时，可以根据被保护电子系统的具体保护要求，充分比较各种保护元件之间的性能差异，择优选择，合理使用，以提高保护可靠性。

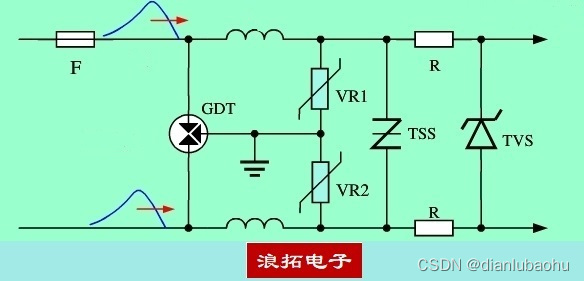

对于一些脆弱电子设备的防雷保护来说，往往需要将几种保护元件组合起来，构成多级保护电路才能达到要求。在这类多级保护电路中，放电管常用作第一级，压敏电阻可用于第一、二级，而暂态抑制二极管一般用于最末一、二级。下图浪拓公司FAE给出了一个采用放电管、压敏电阻和暂态抑制二极管的三级保护电路。
